М45203

М45203 в аппаратуре радиовысотомера

М45203 — СВЧ-модуль, предназначенный для работы в составе авиационной аппаратуры радиовысотомера. Он применяется в микроволновом тракте радиовысотомера А-037 и связанного приемного оборудования. Это не самостоятельный радиовысотомер и не прибор индикации. Модуль не рассчитывает высоту и не выводит показания экипажу. Его задача — работать как часть СВЧ-цепи, где требуются стабильные частотные и мощностные параметры сигнала.

М45203 в составе радиовысотомера А-037

Модуль М45203 входит в состав радиокомпонентов радиовысотомера А-037. Он может применяться в конфигурациях А-037-1А, А-037-1В и А-037-1Г, в зависимости от варианта установленной системы и документации оборудования. В составе А-037 модуль работает в микроволновом тракте и обеспечивает необходимые параметры выходной мощности, частотной стабильности и электрического режима. Так как он относится к радиочастотной части, его состояние может влиять на качество сигнала и работу всего радиовысотомера.

Применение М45203 в приемнике ПП-5М

Кроме аппаратуры А-037, модуль М45203 также применяется в приемнике ПП-5М. В этом приборе он работает как элемент СВЧ-тракта приемного оборудования. При поставке или ремонте важно уточнять, где именно будет установлен модуль: в блоке радиовысотомера А-037, в конкретной версии А-037-1 или в приемнике ПП-5М. Совпадение обозначения не отменяет проверки по паспорту, месту установки в схеме, электрическим параметрам и документации конкретного изделия.

Рабочая роль модуля М45203

М45203 предназначен для работы в СВЧ-тракте радиовысотомерной аппаратуры непрерывного излучения с частотной модуляцией. Его электрические параметры обеспечивают совместимость с другими микроволновыми узлами системы. Модуль поддерживает рабочий частотный участок, используемый радиовысотомером, и формирует требуемый уровень сигнала для дальнейших цепей оборудования. Проверять его нужно не отдельно от прибора, а вместе со связанными СВЧ-модулями, приемными или передающими цепями, антеннами, коаксиальными линиями и цепями управления.

Электрические параметры М45203

По предоставленным данным М45203 работает от питания +15 В. Ток коллектора составляет 280–360 мА, ток цепи управления — до 20 мА. Выходная мощность — не менее 7 мВт. Центральная частота указана как 4270 МГц, рабочая частота — 4330 МГц, полоса пропускания — 20 МГц. Эти параметры нужно сверять по паспорту конкретного модуля перед установкой, так как СВЧ-аппаратура радиовысотомера требует точного соответствия рабочих режимов и частотных характеристик.

Конструкция СВЧ-модуля М45203

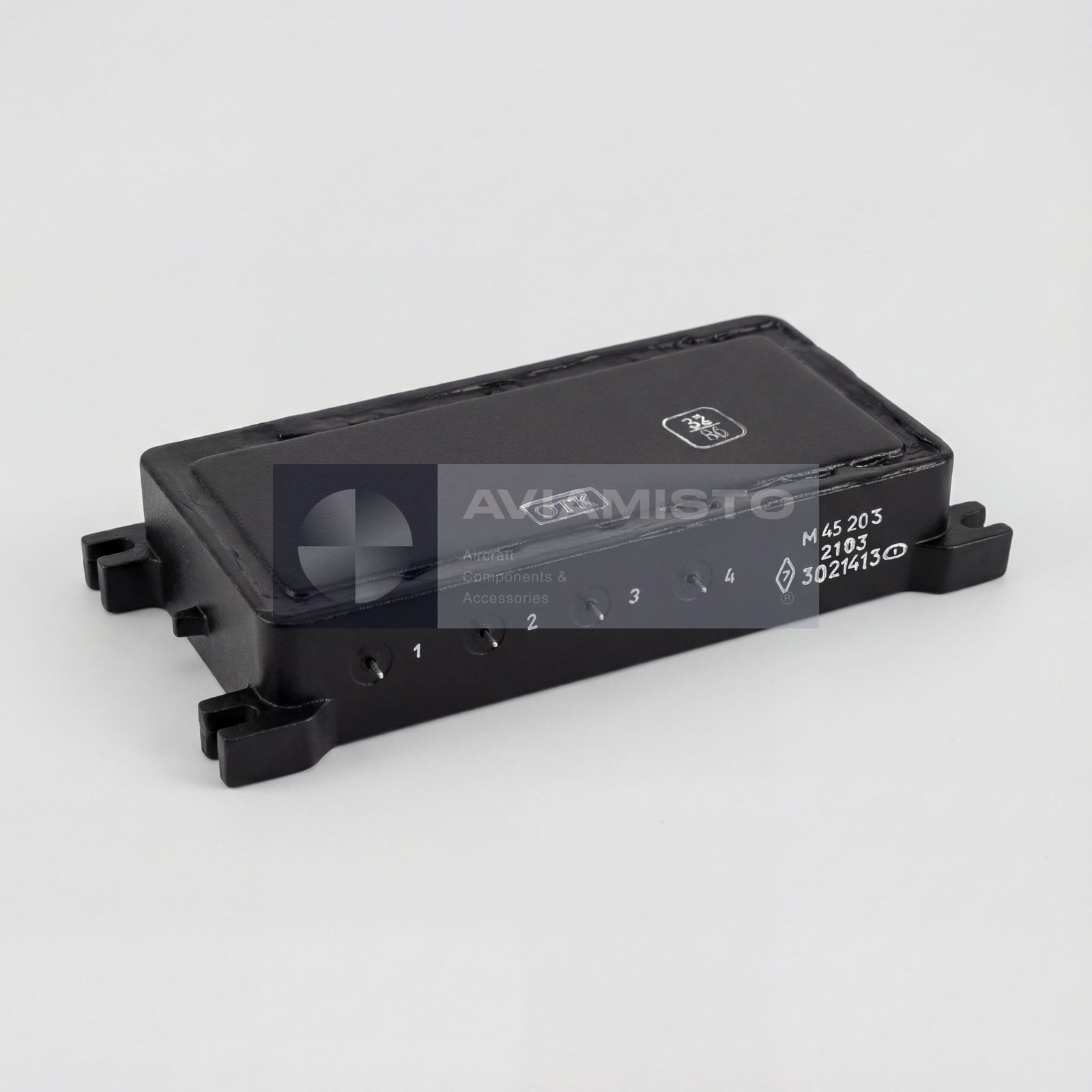

М45203 выполнен в экранированном металлическом корпусе. В корпусе предусмотрены выводы питания, управления и СВЧ-сигнала для включения в аппаратуру радиовысотомера. Экранирование важно, потому что модуль работает в СВЧ-диапазоне и должен быть защищен от внешних электромагнитных помех и паразитных связей. При осмотре проверяют состояние корпуса, выводов, разъемов, отсутствие коррозии, механических повреждений, следов перегрева и неправильного обращения.

Эксплуатация и поставка М45203

Эксплуатация М45203 допускается только по паспорту изделия, техническим условиям и инструкциям по эксплуатации. Надежность, минимальная наработка и срок сохраняемости устанавливаются производителем и подтверждаются паспортными данными. При заказе нужно указывать полное обозначение М45203. В англоязычных запросах могут встречаться варианты M45203, M-45203 или M 45203, но для русской карточки и документации корректно использовать обозначение М45203.

Наименование изделия: СВЧ-модуль М45203
Обозначение: М45203
Тип изделия: СВЧ-модуль / микроволновый модуль
Функция: Работа в СВЧ-тракте радиовысотомера
Применение / Где используется: Радиовысотомер А-037
Совместимые версии: А-037-1А; А-037-1В; А-037-1Г
Дополнительное применение: Приемник ПП-5М
Рабочая роль: Модуль СВЧ-тракта для стабильной работы и взаимодействия с другими микроволновыми узлами радиовысотомера
Напряжение питания: +15 В
Ток коллектора: 280–360 мА
Ток цепи управления: До 20 мА
Выходная мощность: Не менее 7 мВт
Центральная частота: 4270 МГц
Рабочая частота: 4330 МГц
Полоса пропускания: 20 МГц
Масса: Не более 450 г
Срок сохраняемости: 12 лет
Минимальная наработка: Не менее 2000 часов
Конструкция: Экранированный металлический корпус
Состояние: В зависимости от поставки
Альтернативные обозначения: М45203; M45203; M-45203; M 45203
Техническая документация: Паспорт изделия
