БМП серия 2

БМП серия 2 в навигационных цепях ВС

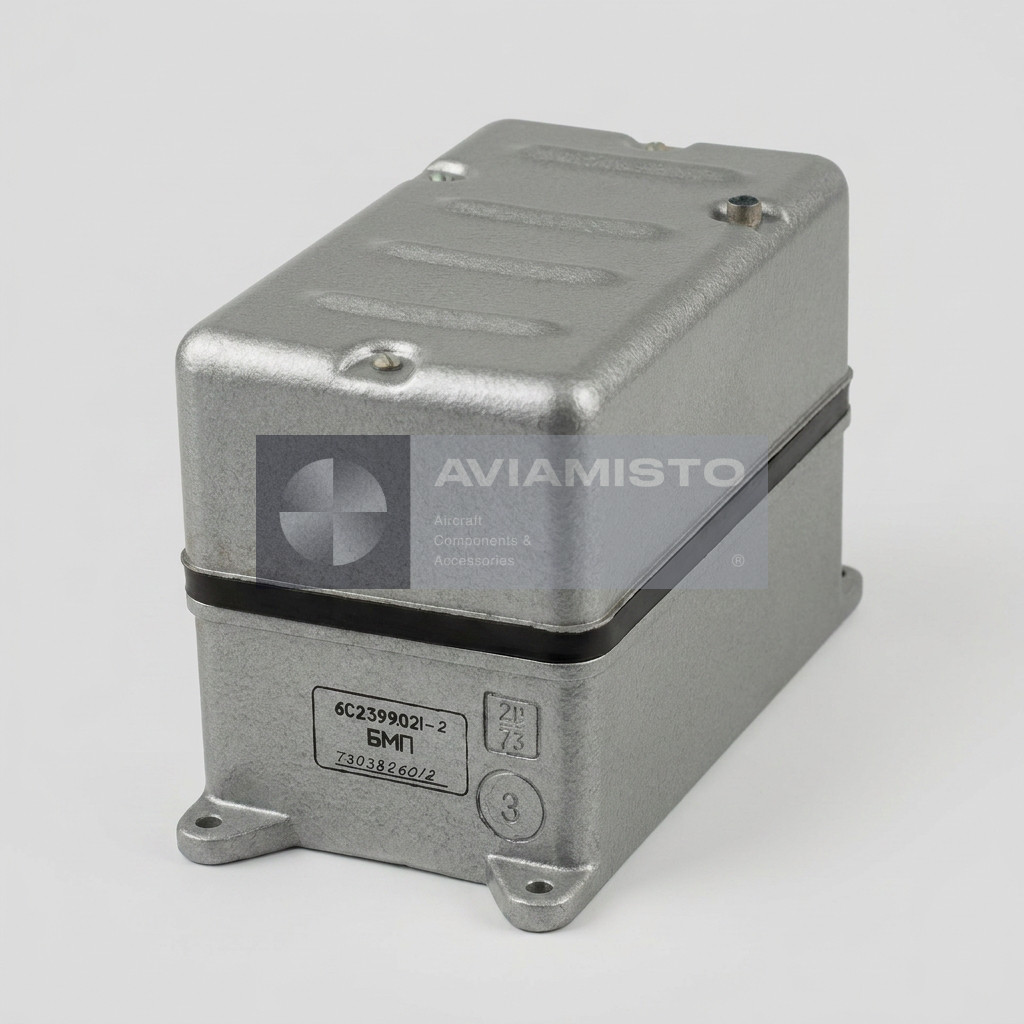

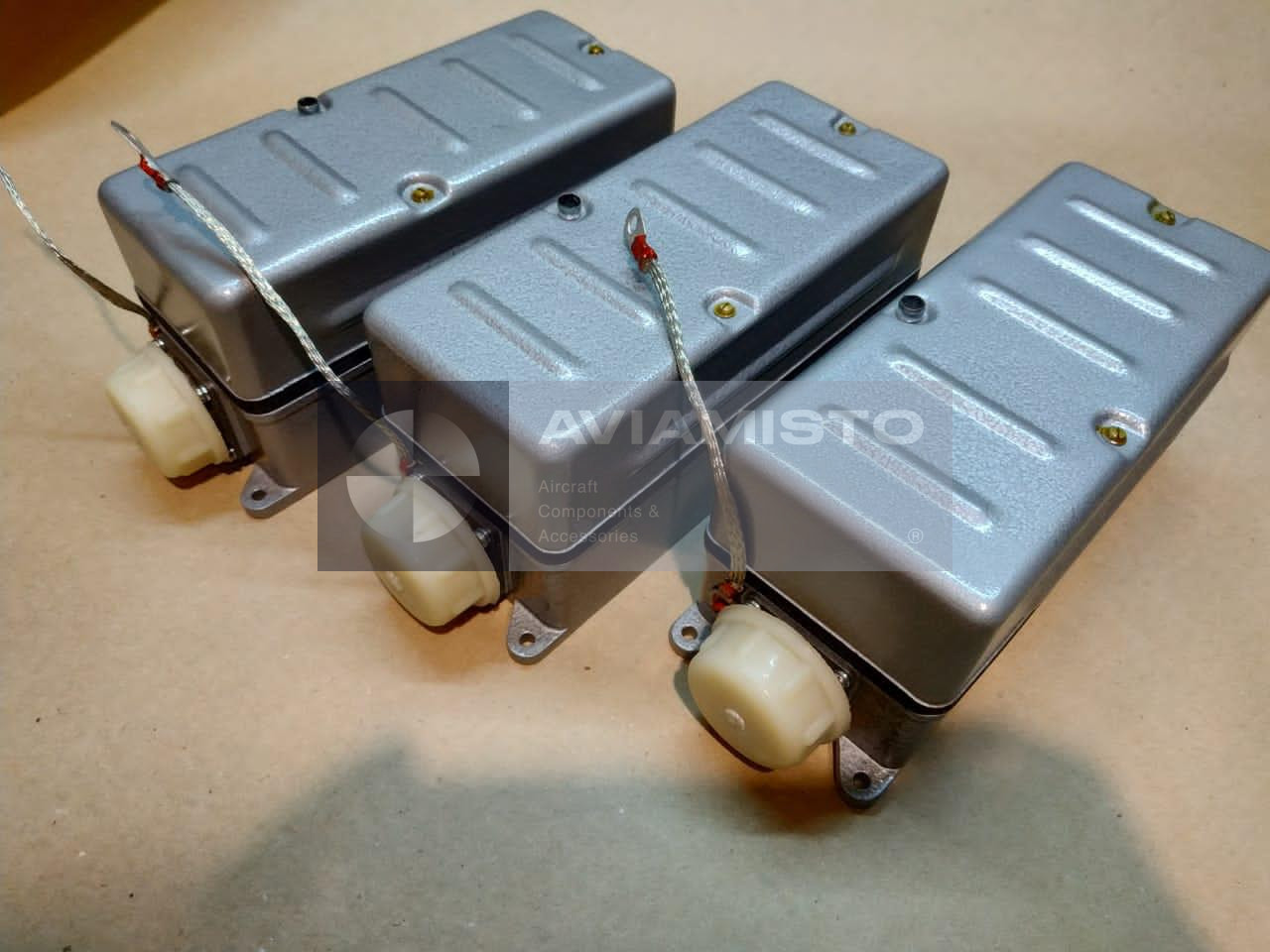

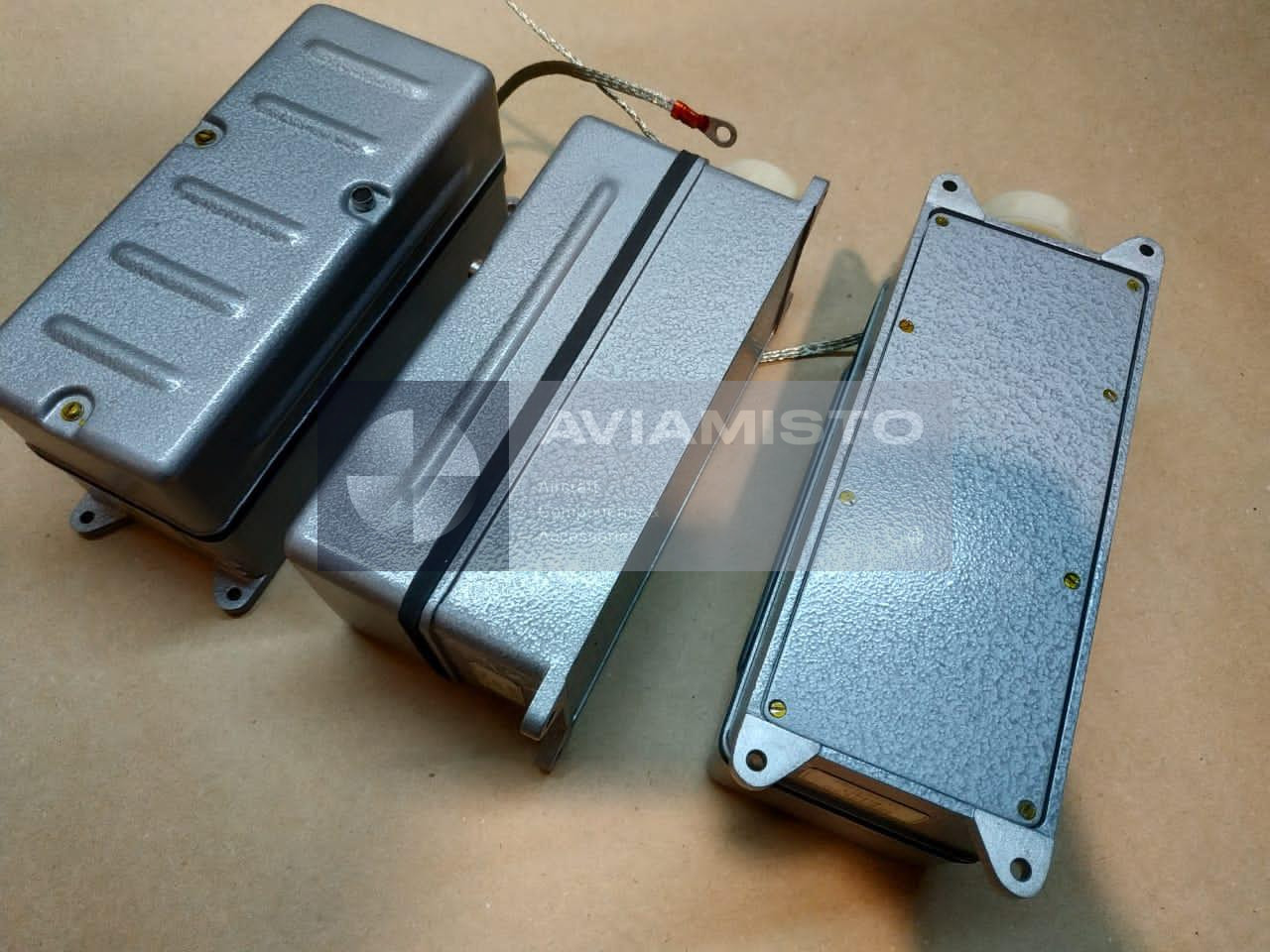

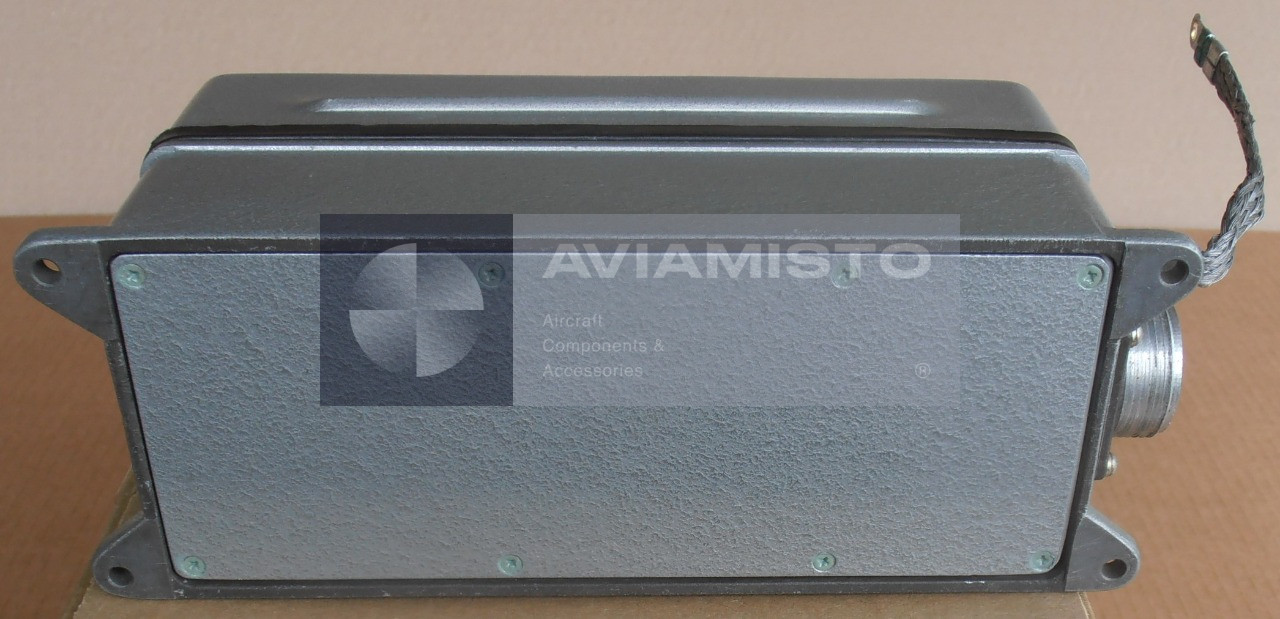

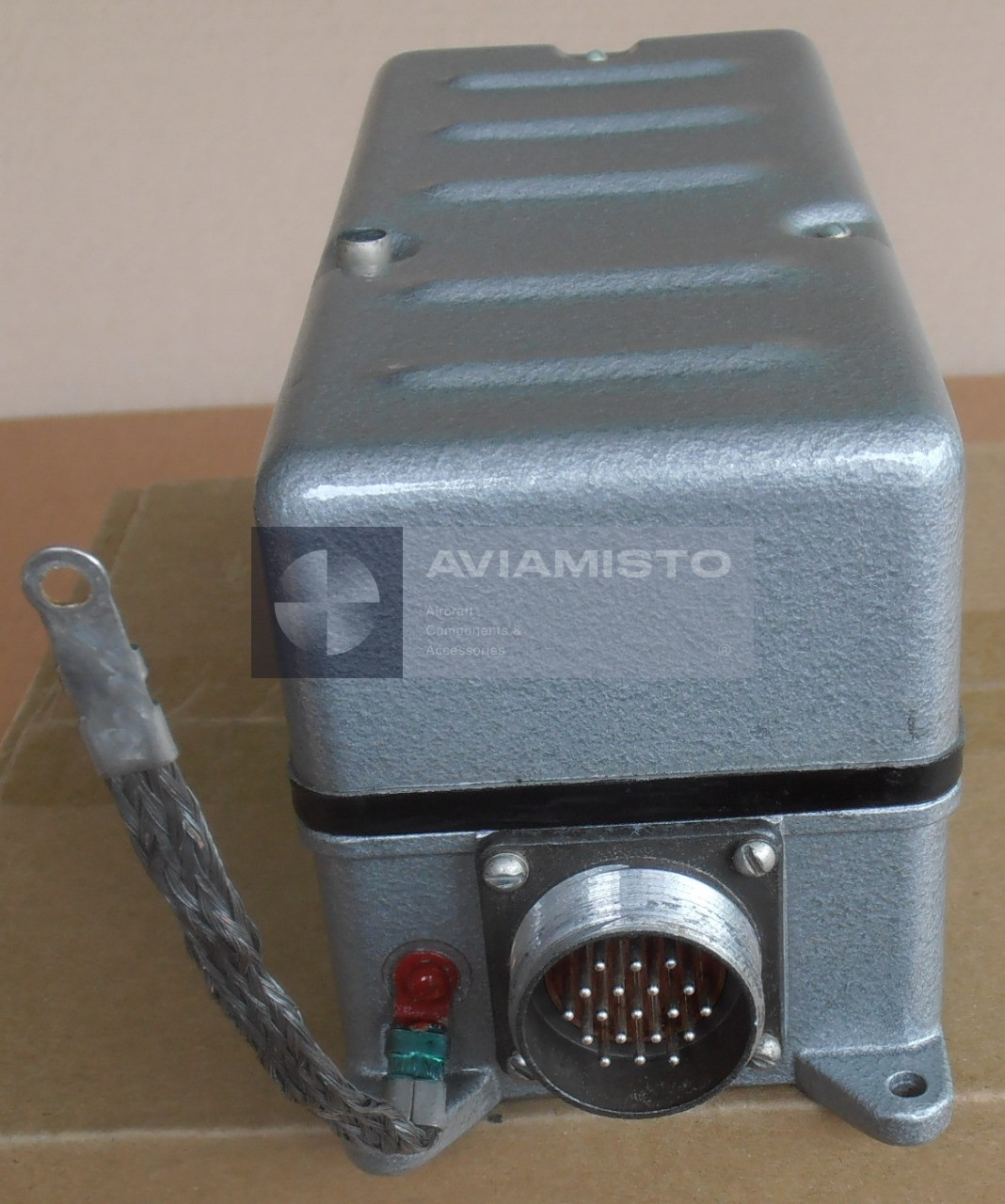

БМП серия 2 — авиационный механический переходной блок, который применяется в пилотажно-навигационном оборудовании воздушных судов. Его задача — согласовать между собой элементы, работающие по разным принципам передачи угловой информации. В одной части схемы может стоять бесконтактный синусно-косинусный трансформатор, а в другой — сельсинный приемник со статорными обмотками, соединенными по схеме “звезда”. БМП нужен именно для такого сопряжения. Он не формирует навигационный сигнал сам, а помогает правильно передать его от датчика к принимающему прибору.

Передача курсового угла через БМП серия 2

В навигационной системе БМП серия 2 может использоваться для передачи курсового угла или радиопеленга от автоматического радиокомпаса к стрелочным указателям в кабине экипажа. Для пилота важен уже готовый, читаемый результат на приборе, но за этим стоит цепочка преобразования сигнала. Если источник угла выполнен на синусно-косинусном трансформаторе, а индикатор принимает сигнал через сельсинную схему, без переходного блока нормальная работа цепи невозможна. БМП в этом месте выступает как согласующий узел между датчиком и индикацией.

БМП-01 / БМП-02 серия 2 на вертолетах Ми-8 и Ми-171

На вертолетах семейства Ми-8 / Ми-17, включая Ми-8Т, Ми-8МТВ, Ми-171 и Ми-171Е, блок БМП серия 2 может входить в состав аппаратуры вертолетовождения и радионавигационного оборудования. В таких машинах часто встречаются смешанные электромеханические схемы, где разные приборы и блоки должны обмениваться угловыми сигналами. БМП помогает связать радиокомпас и кабину индикации без искажения передаваемого угла. Конкретная применяемость зависит от модификации вертолета, состава АРК, приборного оборудования и утвержденной ведомости комплектации.

Применение БМП серия 2 на Ил-76 и Ми-26

Кроме вертолетов Ми-8 / Ми-17, блок БМП серия 2 может применяться на тяжелых вертолетах Ми-26 / Ми-26Т и самолетах Ил-76 / Ил-76ТД. В зависимости от борта он может работать в измерительных устройствах навигационного комплекса, схемах автоматического управления или цепях автоматических радиокомпасов. В документации встречается связь с системами АРК-11, АРК-15М, АРК-15, АРК-УД, а также с комплексами САУ-1Т-2Б и САУ-155МП. Поэтому при подборе блока нужно смотреть не только тип воздушного судна, но и фактический состав оборудования.

Принцип работы переходного блока БМП

Работа БМП серия 2 строится на согласовании угловой информации между передающим и принимающим элементом. С одной стороны в схеме может быть бесконтактный синусно-косинусный трансформатор, который выдает сигнал углового положения. С другой — сельсинный приемник, связанный со стрелочным прибором или другим устройством индикации. БМП обеспечивает правильную передачу этого положения дальше по схеме. Для навигационного оборудования это важный момент: ошибка в передаче угла может привести к неверному показанию, хотя сам радиокомпас или сам указатель внешне будут казаться исправными.

Условия установки и обслуживания БМП серия 2

БМП серия 2 рассчитан на эксплуатацию в обычных для авиации условиях: вибрации, перепады температуры, изменение давления и длительная работа в технических отсеках. Обычно этот блок не является элементом управления в кабине, а устанавливается внутри приборной или навигационной схемы. При обслуживании проверяют крепление, состояние корпуса, разъема, проводки, отсутствие коррозии и стабильность передачи сигнала в связанной цепи. Неисправность БМП может проявляться не как явный отказ блока, а как неправильное или нестабильное показание стрелочного указателя.

Идентификация и поставка блока БМП серия 2

При заказе лучше указывать полное обозначение: БМП серия 2, БМП-01 серия 2, БМП-02 серия 2 или децимальный номер, если он известен. Внешне похожие блоки могут отличаться схемой подключения, исполнением разъема, серией, креплением или применяемостью на конкретном борту. Перед поставкой желательно уточнить тип воздушного судна, модификацию, связанный радиокомпас или систему автоматического управления, а также требуемое состояние изделия. Блок может поставляться новым, с хранения, после ремонта или после капитального ремонта — в зависимости от наличия и документов.

Тип изделия: Авиационный механический переходной блок / согласующий блок навигационного сигнала
Обозначение: БМП серия 2
Альтернативные обозначения: БМП-01 серия 2; БМП-02 серия 2
Функция: Согласование синусно-косинусного трансформатора с сельсинной приемной схемой
Применение / Где используется: Пилотажно-навигационные, измерительные и радионавигационные системы ВС
Система / Место установки: Аппаратура навигации, цепи индикации радиокомпаса, измерительные и управляющие цепи в зависимости от комплектации
Основная функция в системе: Передача и согласование курсового угла / радиопеленга на стрелочные указатели кабины
Тип датчика сигнала: Бесконтактный синусно-косинусный трансформатор
Тип принимающего прибора: Сельсинный приемник со статорными обмотками по схеме “звезда”
Связанные системы: АРК-11, АРК-15М, АРК-15, АРК-УД, САУ-1Т-2Б, САУ-155МП в зависимости от комплектации ВС
Совместимые ВС / Оборудование: Ми-8, Ми-8Т, Ми-8МТВ, Ми-17, Ми-171, Ми-171Е, Ми-26, Ми-26Т, Ил-76, Ил-76ТД в зависимости от установленного оборудования
Напряжение питания постоянного тока: 27 ±2,7 В
Потребляемый постоянный ток: Не более 0,12 А
Напряжение питания переменного тока: 32,4–37,8 В
Потребляемый переменный ток: Не более 0,6 А
Частота питания: 400 ±8 Гц
Габаритные размеры: 270 × 93 × 84 мм
Масса: 1,5 кг

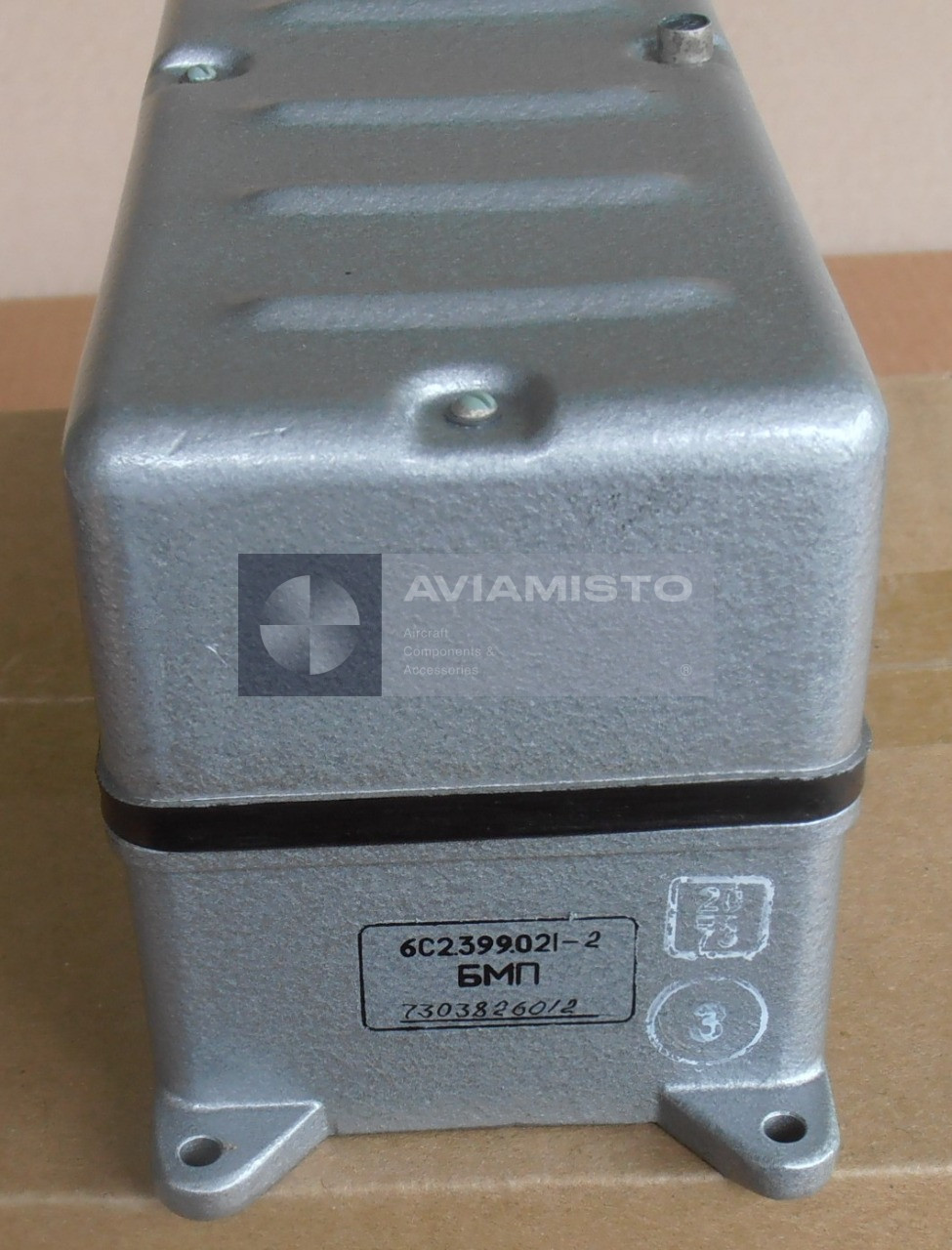

Чертежный / децимальный номер: 6С2.399.021 / 9Я2.399.001
Условия эксплуатации: Авиационные условия по вибрации, температуре и давлению согласно технической документации
Техническая документация: Паспорт изделия, этикетка, документы приемки и эксплуатационная документация ВС при наличии
