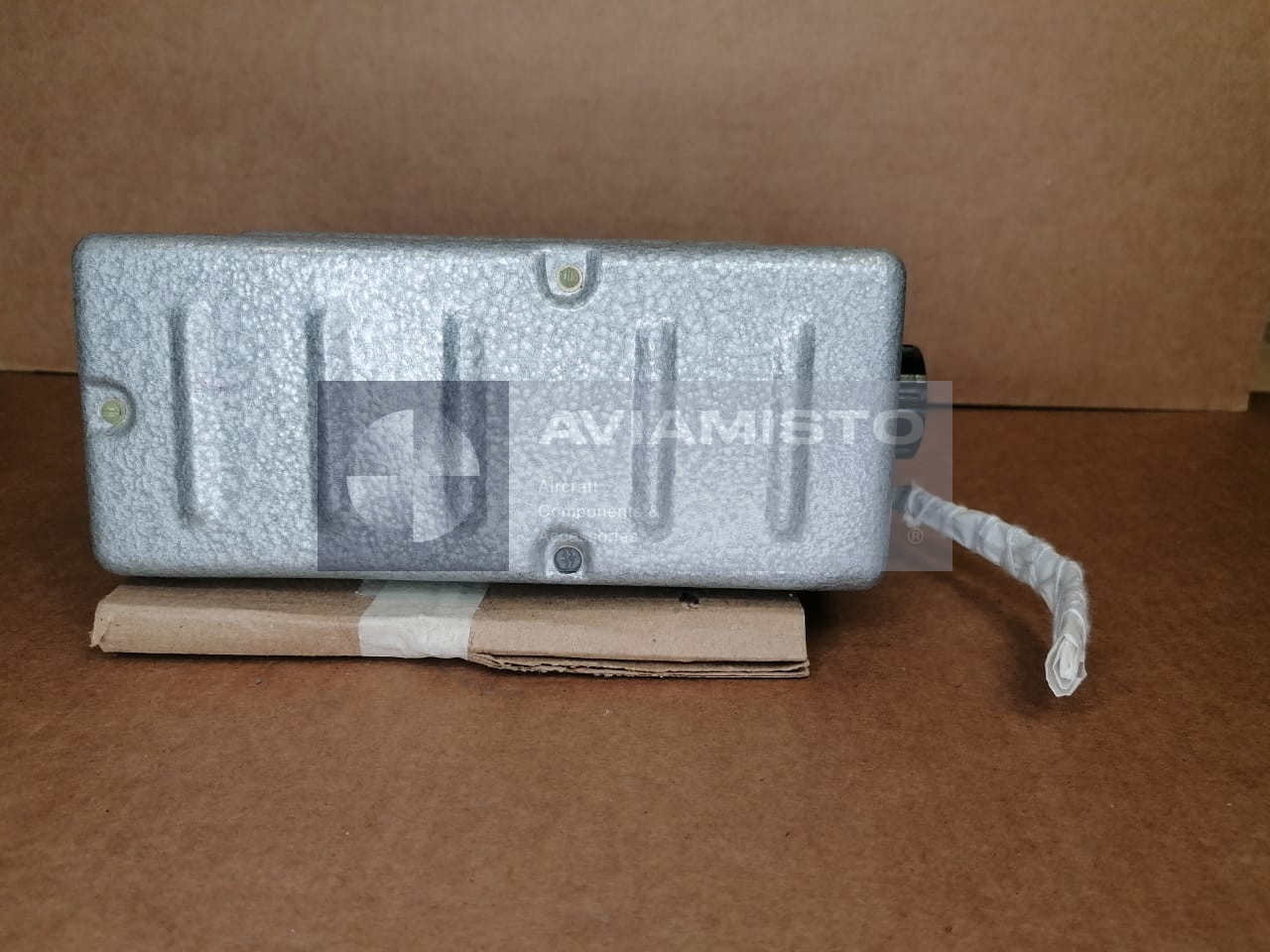

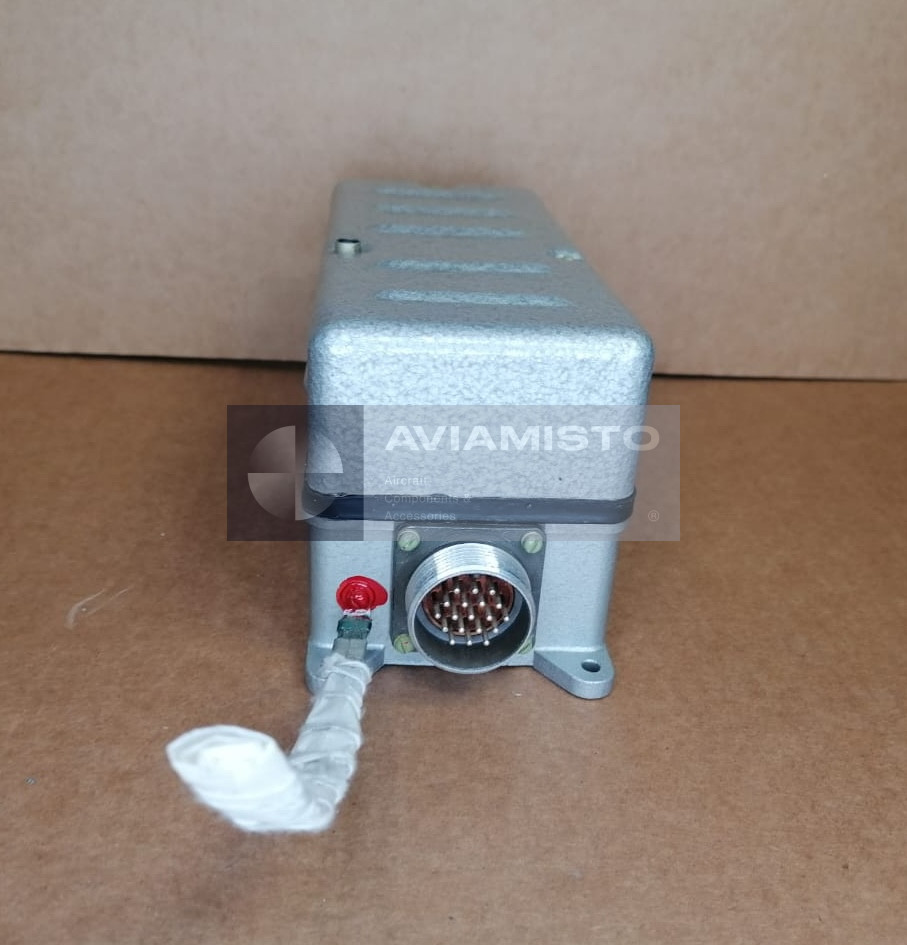

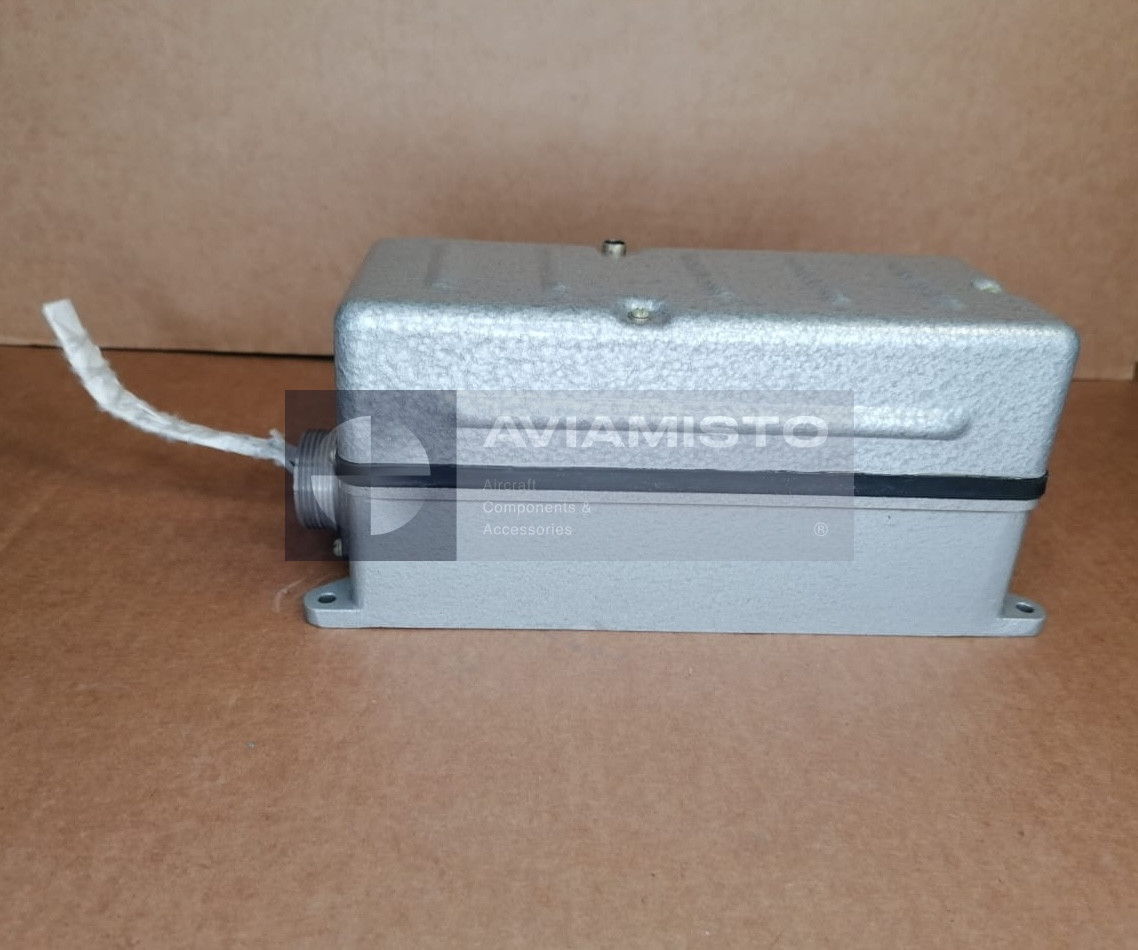

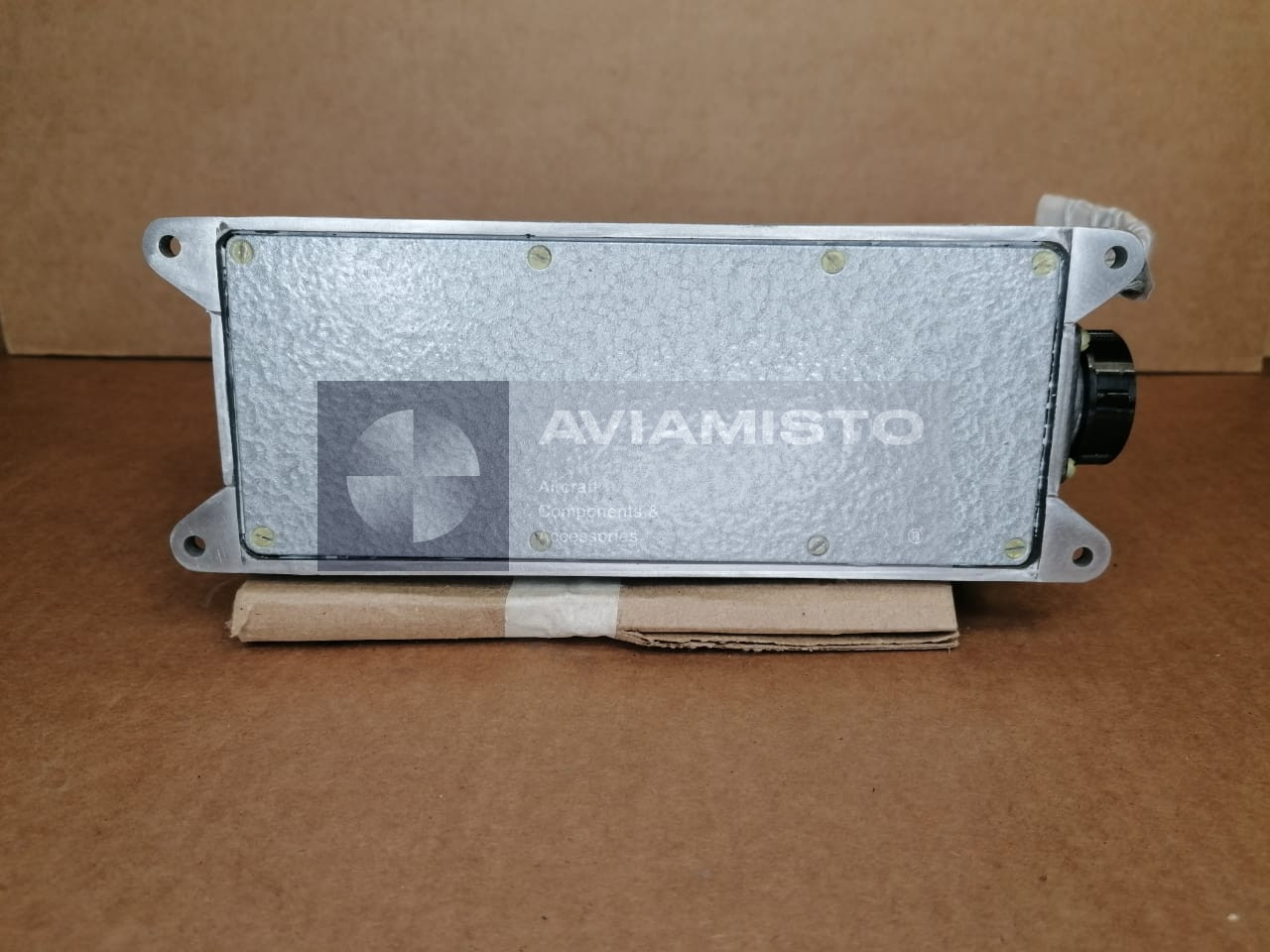

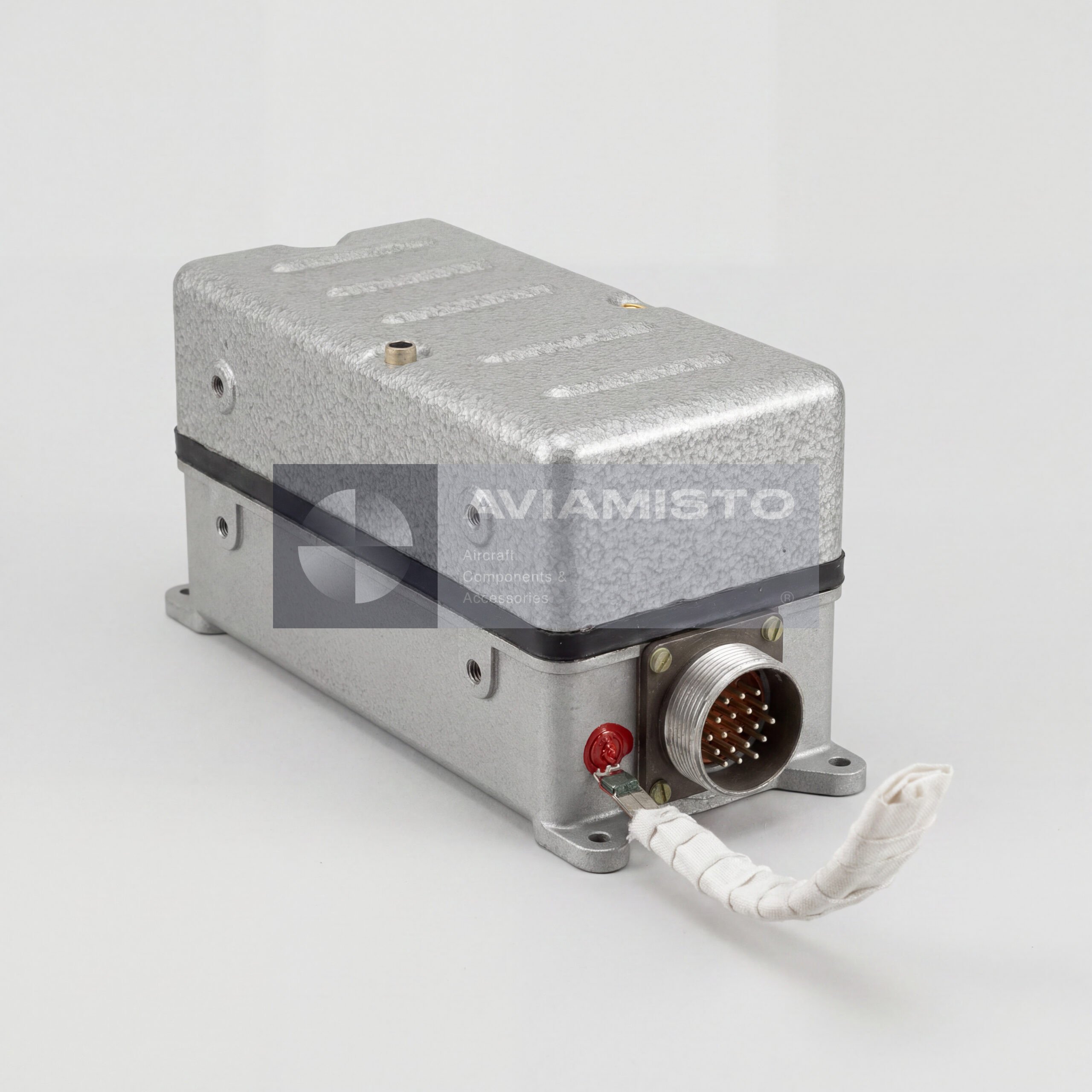

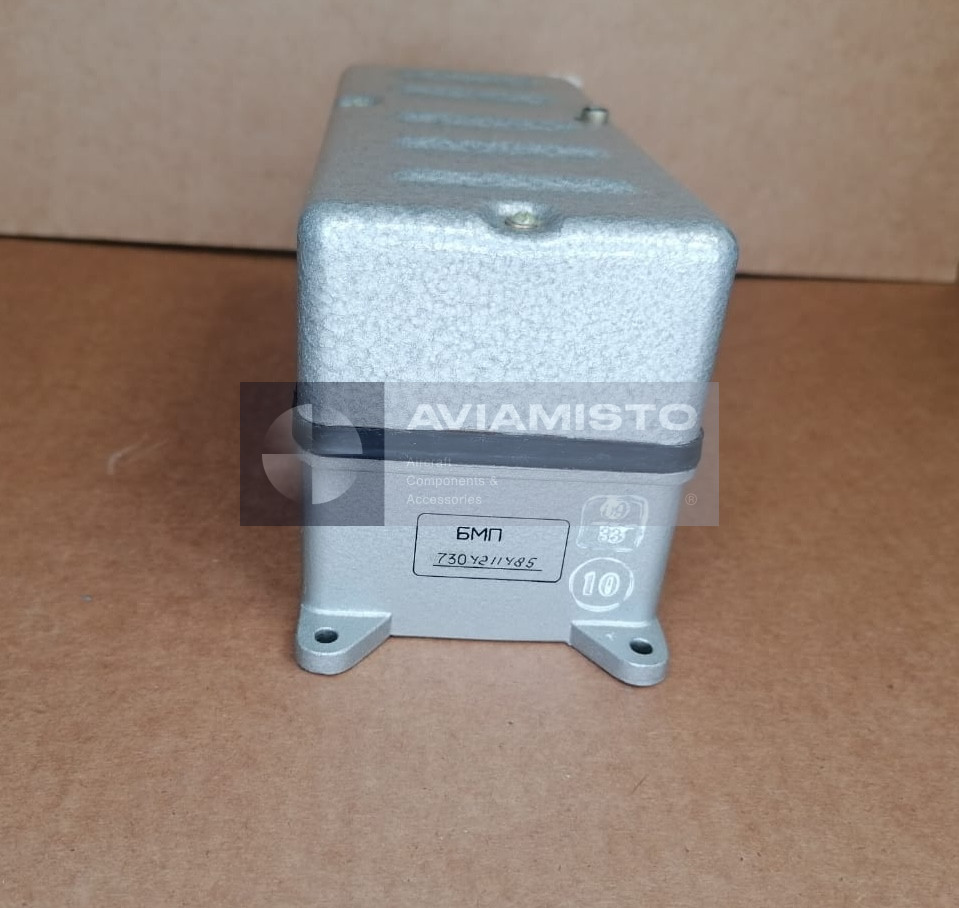

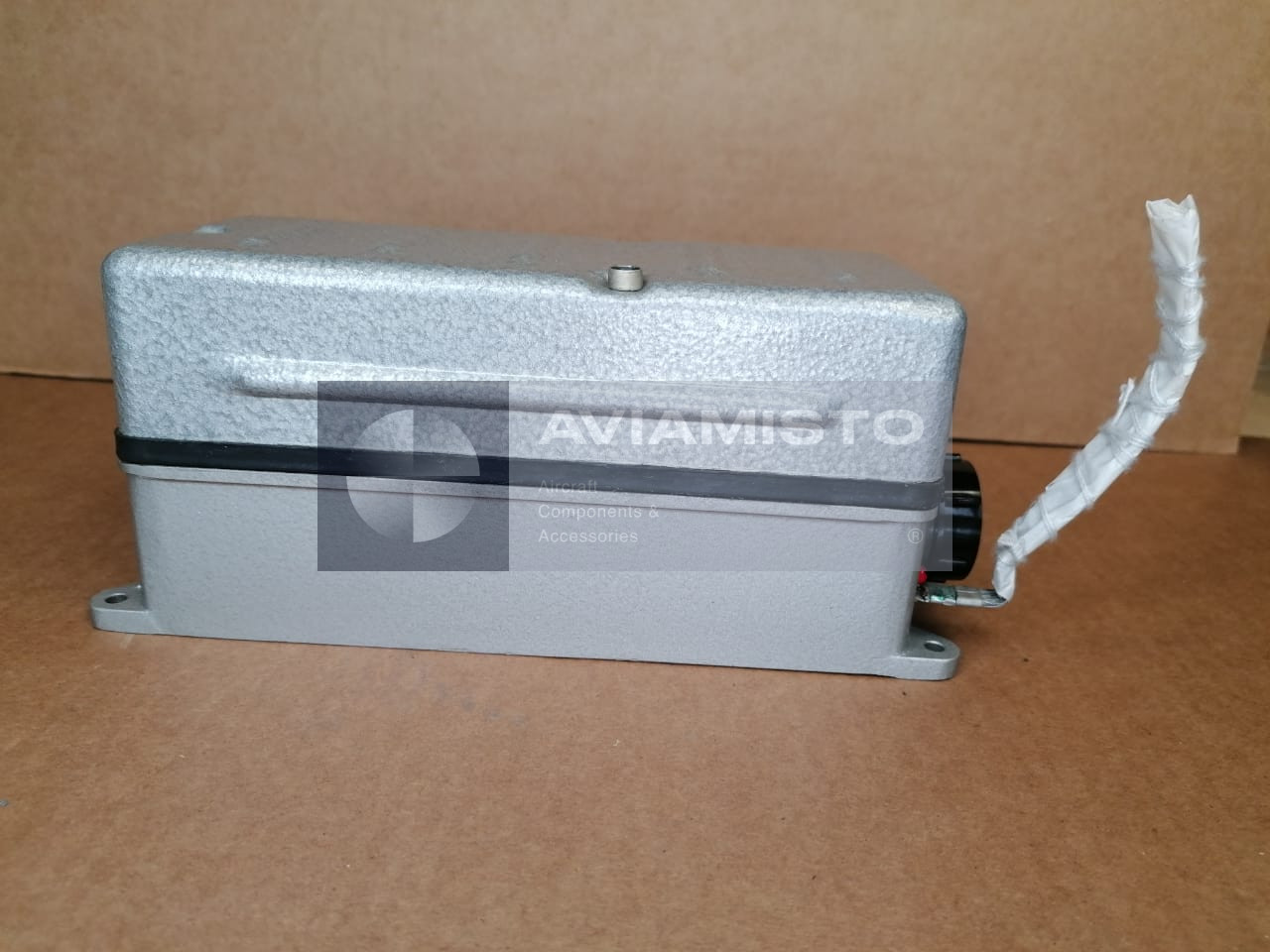

БМП 6С2.399.021

БМП 6С2.399.021 в радионавигационной системе

Блок механический переходной БМП с чертежным номером 6С2.399.021 применяется в составе авиационного радиоэлектронного оборудования. Он нужен в цепях, где сигнал от антенного блока или углового датчика должен быть передан дальше на индикатор без искажения. Это не самостоятельный прибор навигации и не орган управления в кабине. БМП работает внутри схемы автоматического радиокомпаса и помогает связать между собой элементы, которые по-разному формируют и принимают угловую информацию.

Согласование трансформаторов и сельсинов через БМП

Основная задача БМП — согласование синусно-косинусных трансформаторов с сельсинными приемными цепями. Такая необходимость появляется, когда источник углового положения и принимающий прибор построены на разных принципах. С одной стороны может работать бесконтактный синусно-косинусный трансформатор, с другой — сельсинная схема, связанная со стрелочным указателем. БМП выполняет переход между этими элементами, чтобы передаваемый угол корректно дошел до индикации и не потерял связь с положением антенного устройства.

Передача курсового угла через блок БМП

В автоматических радиокомпасах БМП участвует в передаче курсового угла или радиопеленга от антенного блока радиостанции к индикаторам в кабине экипажа. Это особенно важно для режимов “Компас” и “Антенна”, где экипаж должен видеть правильное положение стрелки и понимать направление на радиостанцию. Сам блок не определяет направление и не принимает радиосигнал. Он работает как согласующий узел в уже сформированной цепи передачи углового сигнала от аппаратуры радиокомпаса к принимающему прибору.

БМП 6С2.399.021 в составе АРК

Блок БМП 6С2.399.021 может входить в состав комплектов автоматических радиокомпасов, включая АРК-УД и АРК-15, в зависимости от комплектации воздушного судна. В таких системах он связан с антенной частью, измерительными цепями и индикацией. Если в этой цепочке появляется рассогласование, экипаж может получить нестабильное или неверное показание, хотя сам радиокомпас или индикатор внешне будут выглядеть исправными. Поэтому БМП лучше рассматривать не как простую переходную деталь, а как рабочий элемент радионавигационной системы.

Применение БМП на Ан-26 и Ил-76ТД

БМП с чертежным номером 6С2.399.021 применяется на гражданских и военных воздушных судах, где установлены совместимые комплекты автоматических радиокомпасов. Среди типовых применений можно указать Ан-26, Ил-76ТД и другие самолеты с соответствующей аппаратурой АРК. Но применяемость нельзя определять только по типу самолета. На разных бортах может отличаться состав оборудования, схема подключения, исполнение антенного блока и тип индикаторов. Поэтому перед поставкой лучше сверять блок по каталогу, ведомости комплектации и электрической схеме конкретного борта.

Условия работы и обслуживание блока БМП

БМП рассчитан на эксплуатацию в авиационных условиях: вибрации, перепады температуры, изменение давления и длительная работа в составе бортовой аппаратуры. Обычно блок устанавливается в технической зоне или в составе радиооборудования, а не в зоне прямого доступа экипажа. При обслуживании проверяют крепление, состояние корпуса, разъем, проводку, отсутствие коррозии и стабильность работы связанной цепи индикации. Неисправность БМП может проявляться не как полный отказ системы, а как неправильное положение стрелки, дергание указателя или некорректная работа одного из режимов.

Идентификация и поставка БМП 6С2.399.021

При заказе важно указывать не только название БМП, но и чертежный номер 6С2.399.021. Похожие переходные блоки могут отличаться серией, внутренней схемой, разъемом или применяемостью. Также в документации могут встречаться связанные обозначения, относящиеся к конкретному комплекту радиокомпаса. Перед поставкой желательно уточнить тип воздушного судна, установленную систему АРК, требуемое состояние изделия и наличие документов. Блок может поставляться новым, с хранения, после ремонта или как проверенное изделие — в зависимости от наличия и требований заказчика.

Тип изделия: Авиационный механический переходной блок / согласующий блок радионавигационной системы
Обозначение: БМП
Чертежный номер: 6С2.399.021
Функция: Согласование сигналов антенного блока, синусно-косинусных трансформаторов и сельсинных приемных цепей
Применение / Где используется: Авиационные радионавигационные системы и комплекты автоматических радиокомпасов
Система / Место установки: Цепи передачи и индикации сигналов автоматического радиокомпаса
Основная функция в системе: Передача и согласование курсового угла / радиопеленга на индикаторы кабины
Типовые режимы работы: “Компас” и “Антенна” в зависимости от схемы АРК
Связанное оборудование: АРК-УД, АРК-15 и другие комплекты автоматических радиокомпасов в зависимости от комплектации ВС
Совместимые ВС / Оборудование: Ан-26, Ил-76ТД и другие гражданские или военные ВС с совместимой аппаратурой АРК
Согласование сигнала: Синусно-косинусный трансформатор с сельсинной приемной схемой
Напряжение питания постоянного тока: 27 ±2,7 В
Потребляемый постоянный ток: Не более 0,12 А
Напряжение питания переменного тока: 32,4–37,8 В
Частота питания переменного тока: 400 ±8 Гц
Потребляемый переменный ток: Не более 0,6 А
Габаритные размеры: 270 × 93 × 84 мм
Условия эксплуатации: Авиационные условия по вибрации, температуре и давлению согласно технической документации
Техническая документация: Паспорт изделия, этикетка, документы приемки и эксплуатационная документация ВС при наличии
