БИ-037Д

Назначение платы БИ-037Д в измерительном канале

БИ-037Д работает в приемно-измерительном канале радиовысотомера. Ее задача — обрабатывать измерительные сигналы, которые формируются во время работы системы. На практике плата участвует в обработке сигнала частоты биений, поступающего после СВЧ-приемного тракта и усилительных каскадов. Она выполняет функции фильтрации, усиления, обработки импульсной частоты и формирования сигналов высоты. Сама плата не излучает СВЧ-сигнал и не показывает высоту экипажу.

Совместная работа БИ-037Д с М51102-1 и М45110-1

В радиовысотомере А-037 плата БИ-037Д работает в единой цепочке с передающим СВЧ-модулем М51102-1 и приемным СВЧ-модулем М45110-1. Передающий модуль формирует частотно-модулированный СВЧ-сигнал, приемный модуль принимает отражение и выделяет сигнал частоты биений, а БИ-037Д обрабатывает этот сигнал дальше. После обработки формируются данные, которые используются стрелочным указателем высоты и связанными бортовыми системами. Поэтому проверять БИ-037Д нужно не отдельно, а в составе всего тракта радиовысотомера.

Выходные сигналы платы БИ-037Д

БИ-037Д связана с формированием выходных сигналов высоты в аппаратуре А-037. К таким сигналам могут относиться аналоговый выход постоянного тока H1+ для стрелочного указателя в кабине и выход H3+ для сопряжения со смежными бортовыми системами, в зависимости от конфигурации. Также плата может участвовать в формировании сигналов “Отказ” и “Опасная высота”. Точную логику выходов, масштабирование и допустимые погрешности нужно сверять по документации радиовысотомера, а не по плате отдельно.

Особенности модификации БИ-037Д

БИ-037Д рассматривается как вариант измерительной платы с измененным диапазоном выдачи аналоговых сигналов и алгоритмом масштабирования по сравнению с базовыми платами БИ-037 и БИ-037А. Для соответствующих конфигураций А-037 рабочий диапазон связан с измерением малых высот, обычно до 300 метров. При замене важно учитывать не только название платы, но и версию приемника, исполнение радиовысотомера, выходные сигналы и применяемость на конкретном воздушном судне.

Управление СВЧ-трактом через БИ-037Д

В составе БИ-037Д могут находиться узлы, связанные с управлением передающим СВЧ-модулем. Плата формирует модулирующее напряжение, которое подается на перестраиваемый элемент передающего модуля и обеспечивает частотную модуляцию сигнала. Также плата может участвовать в поддержании стабильности закона модуляции и корректной работы измерительного канала. Нарушение этих цепей может приводить к нестабильной индикации, неправильной отработке TEST или появлению сигнала отказа.

Установка и поставка БИ-037Д

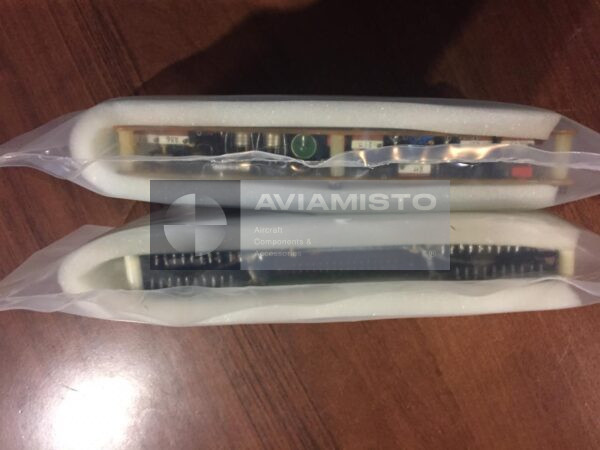

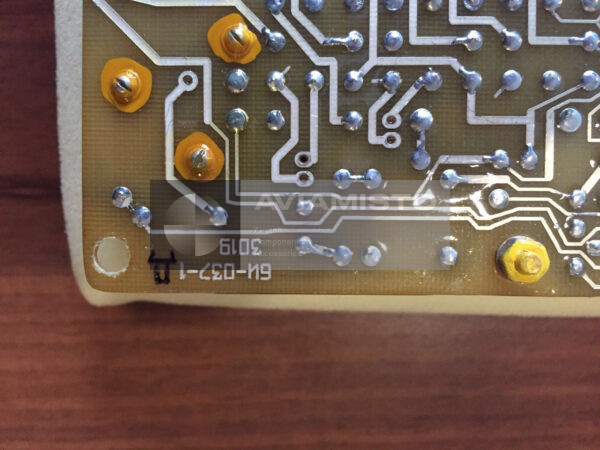

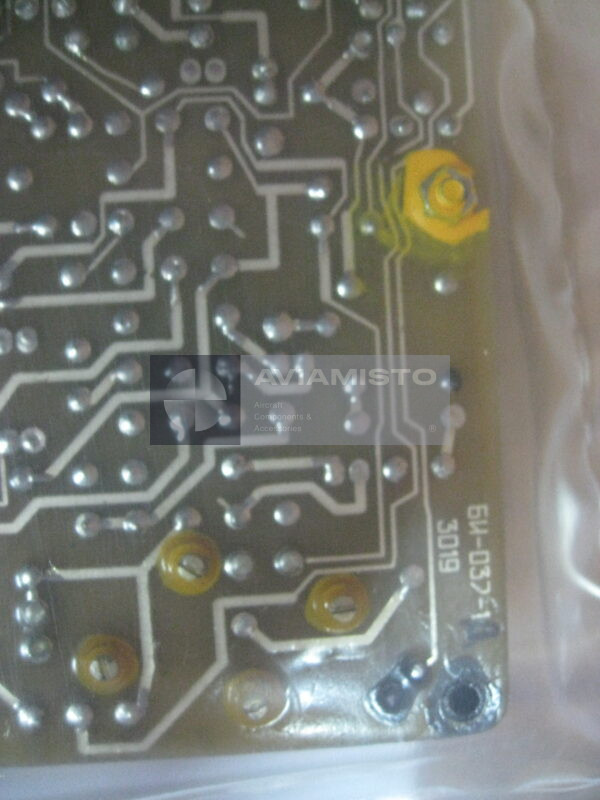

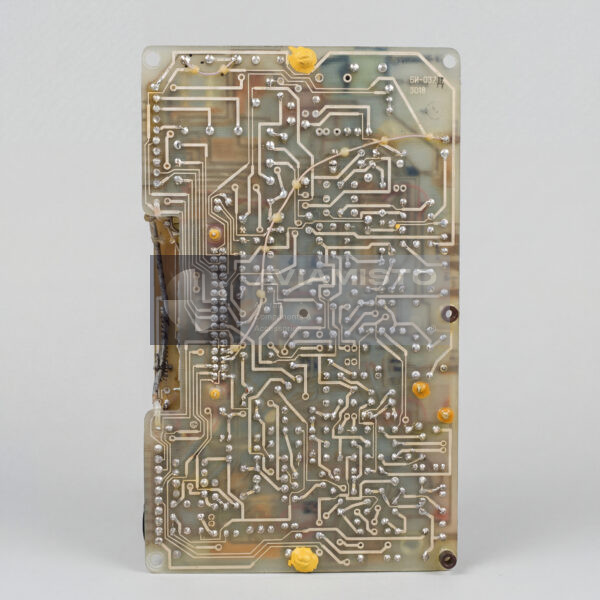

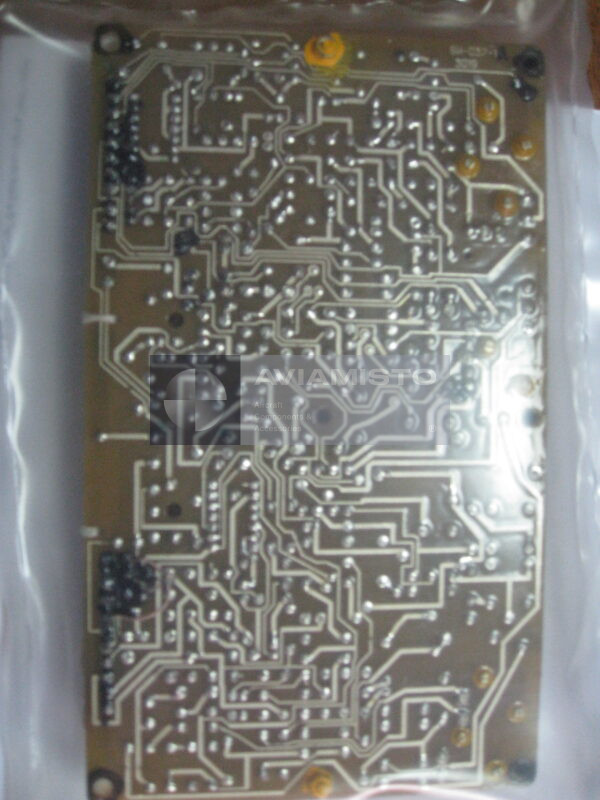

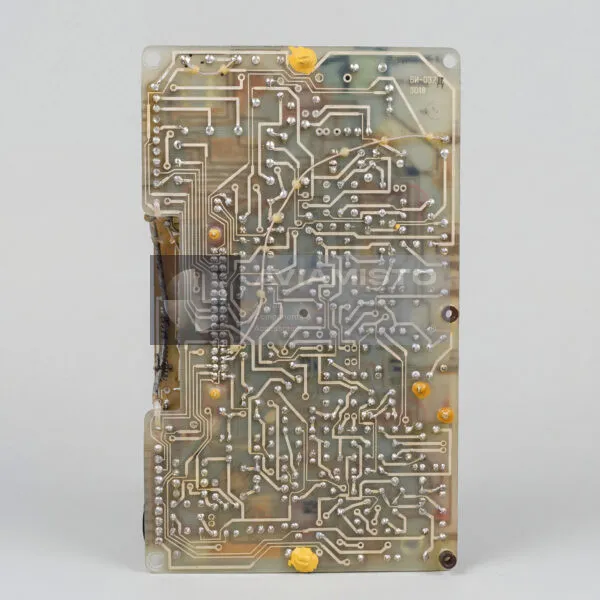

Конструктивно БИ-037Д выполнена как электронная печатная плата, устанавливаемая внутри приемных блоков радиовысотомера. При осмотре проверяют состояние дорожек, пайки, разъемов, элементов, отсутствие коррозии, загрязнений, следов перегрева и повреждений от неправильного хранения. Так как плата относится к авионике, при работе с ней нужно соблюдать защиту от статического электричества. При заказе следует указывать полное обозначение БИ-037Д и сверять применяемость по документации А-037 или ПП-5М.
