ARK-9

АРК-9 в бортовой системе радионавигации

АРК-9 — автоматический радиокомпас, применяемый на самолетах и вертолетах для определения курсового угла радиостанции. Он работает с наземными приводными и широковещательными радиостанциями в длинноволновом и средневолновом диапазоне. Для экипажа это понятный навигационный прибор старой, но рабочей школы: настроился на привод, прослушал позывной, получил направление на станцию и используешь его для выдерживания маршрута, выхода на аэродром или выполнения предпосадочного маневра.

Навигационная работа АРК-9 по приводным радиостанциям

АРК-9 используется для самолетовождения и вертолетовождения по наземным приводным радиостанциям. В полете система помогает определить направление на выбранный радиомаяк и вывести это значение на стрелочный указатель в кабине. Радиокомпас может применяться при полете по маршруту, при выходе на аэродром, при заходе по приводам и в процедурах, связанных с ОСП. Возможность предварительной настройки на две частоты удобна для работы с дальним и ближним приводом: экипажу не нужно заново перестраивать приемник, достаточно переключить заранее подготовленный канал.

Режимы работы автоматического радиокомпаса АРК-9

У АРК-9 есть несколько режимов, и каждый нужен не “для галочки”. В режиме “Компас” система автоматически пеленгует выбранную радиостанцию и выводит направление на указатель. В режиме “Антенна” работает ненаправленный прием: экипаж может искать станцию, слушать позывные или использовать приемник как резервный источник радиосигнала. Режим “Рамка” применяется для ручного пеленгования, особенно когда помехи мешают автоматике. В этом режиме направление определяют на слух по минимуму громкости при повороте рамочной антенны.

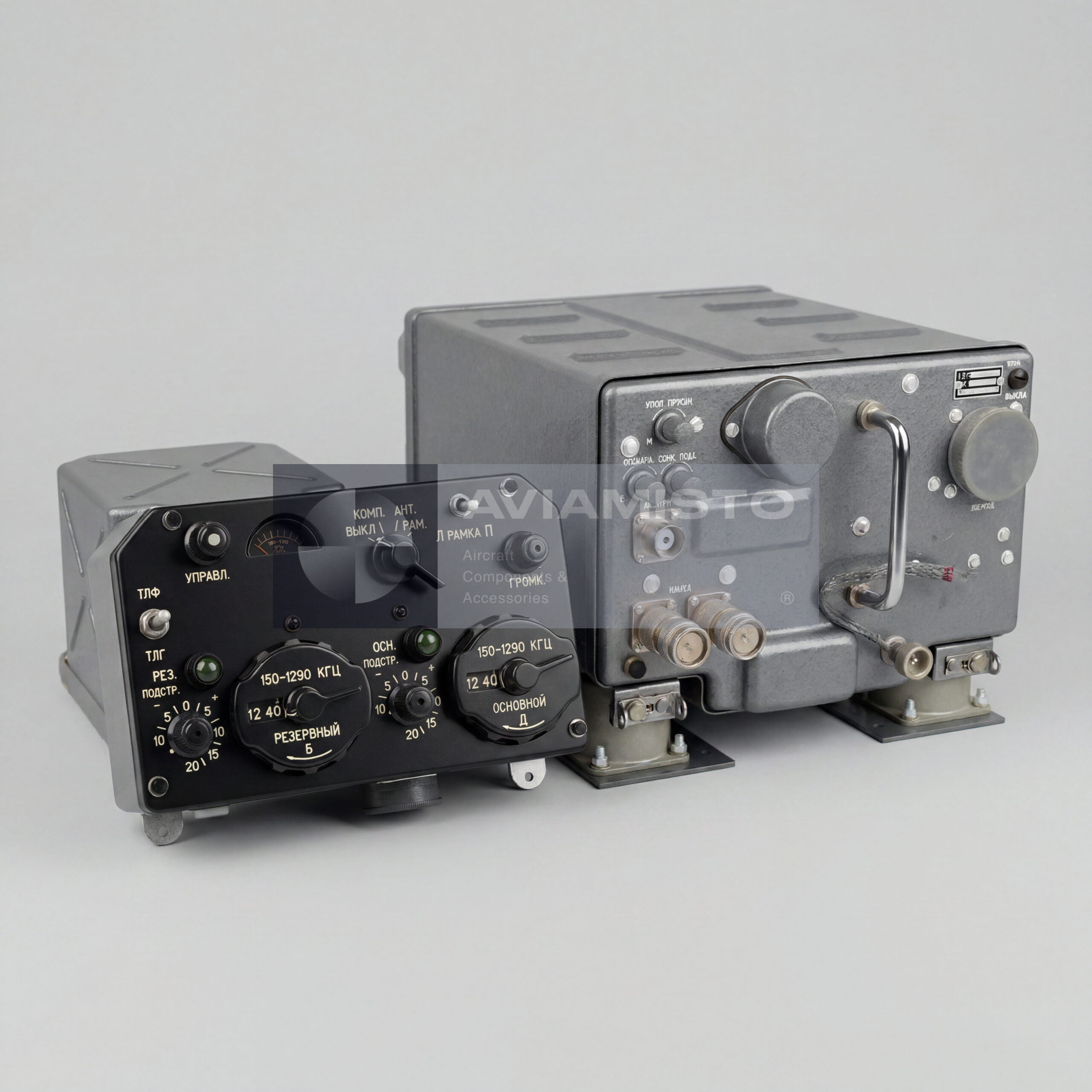

Состав комплекта АРК-9

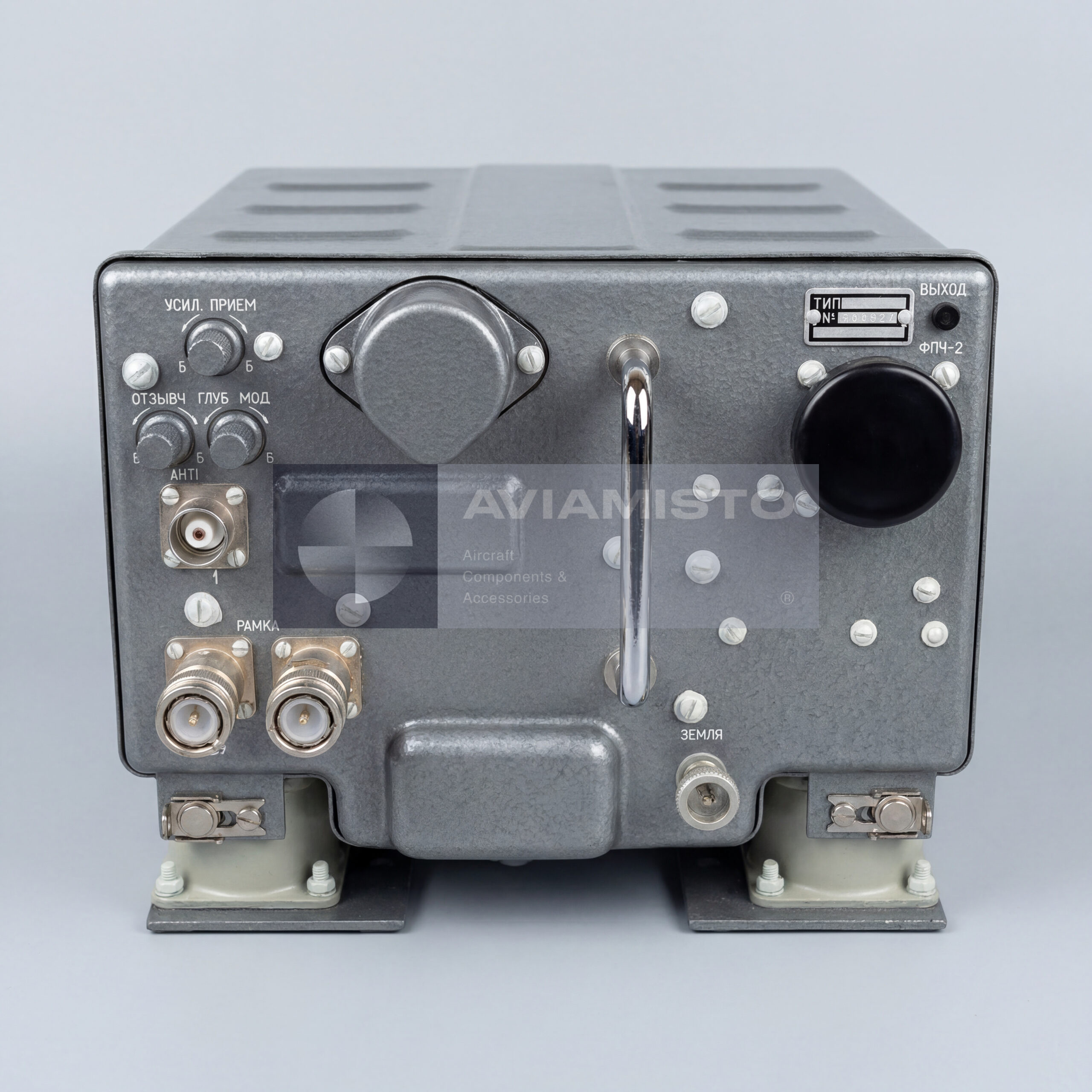

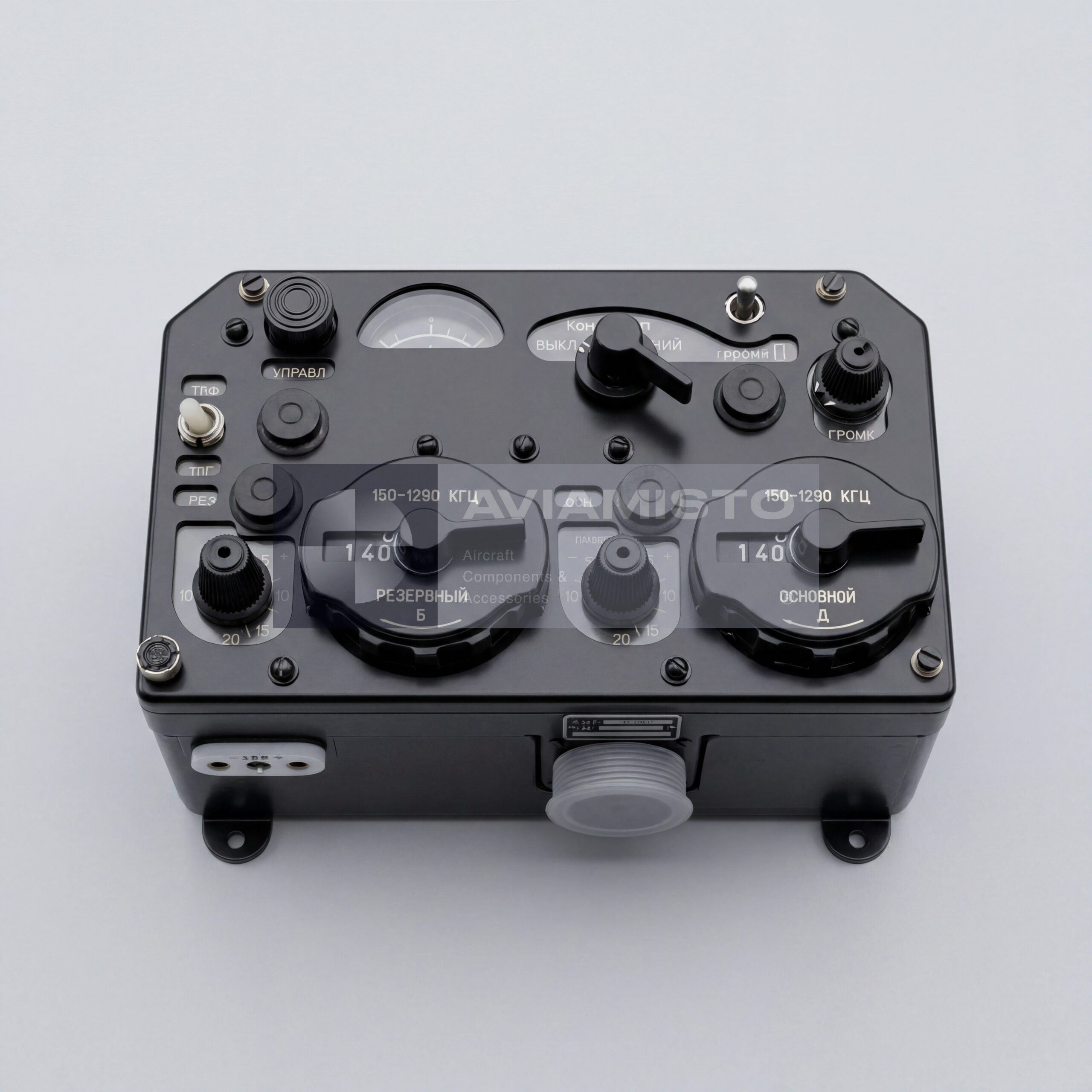

АРК-9 — это не один прибор на панели, а комплект блоков. В состав входят приемник, пульт дистанционного управления, блок направленной рамочной антенны, ненаправленная антенна, антенно-согласующее устройство или антенный усилитель, блок питания, дистанционный переключатель волн и соединительные элементы. Приемник отвечает за прием и обработку сигнала. Пульт управления ставится в кабине и нужен для выбора режима и настройки частот. Рамочная антенна участвует в пеленговании, а ненаправленная антенна помогает системе правильно определить направление и обеспечить слуховой прием.

Индикация КУР в системе АРК-9

Результат работы АРК-9 экипаж видит на указателе курсовых углов. Обычно это стрелочный прибор типа УГР-4УК или другое совместимое индикационное оборудование, установленное на конкретном воздушном судне. Стрелка показывает курсовой угол радиостанции, а пилот использует это значение для навигации. Но одной стрелки недостаточно: выбранную станцию нужно обязательно опознать по позывному сигналу через гарнитуру. Если позывной не прослушан, экипаж не может быть уверен, что радиокомпас показывает направление именно на нужный привод.

Применение АРК-9 на самолетах и вертолетах

АРК-9 устанавливался на разные типы авиационной техники, включая Ан-2, Як-18Т, Як-40, Ми-2, Ми-8 и другие воздушные суда в зависимости от комплектации. На вертолетах радиокомпас удобен для навигации по приводам, выхода на площадки, работы в районах со старой навигационной инфраструктурой и выполнения процедур, где еще используются приводные радиостанции. Перед заменой важно сверить не только обозначение “АРК-9”, но и состав комплекта, тип пульта, антенную схему, указатель, питание и бортовую проводку.

Поставка и проверка комплекта АРК-9

При закупке АРК-9 нужно сразу понимать, требуется полный комплект или отдельный блок: приемник, рамочная антенна, пульт, блок питания, антенный усилитель, ДПВ либо распределительная коробка. Это важно, потому что в поставках старого АТИ часто продается не вся система, а отдельные позиции. При проверке смотрят настройку приемника, работу режимов, вращение рамки, слуховой прием, переключение частот, питание, разъемы, состояние амортизационной рамы и точность выдачи КУР. Для установки на ВС также нужны документы, комплектность и совместимость с конкретной схемой.

Тип изделия: Автоматический радиокомпас / бортовой радиопеленгатор
Обозначение: АРК-9
Функция: Автоматическое определение курсового угла радиостанции, слуховой прием и опознавание приводных радиостанций
Применение / Где используется: Радионавигационные системы самолетов и вертолетов; предпосадочные маневры и заход по приводным радиостанциям
Система / Место установки: Бортовое радионавигационное оборудование, кабина экипажа, антенные отсеки и места установки блоков
Совместимые ВС / Оборудование: Ан-2, Як-18Т, Як-40, Ми-2, Ми-8 и другие воздушные суда в зависимости от комплектации
Диапазон частот: 150–1300 кГц
Ориентировочная дальность действия: Около 160 км при высоте полета 1000 м для наземной станции мощностью 500 Вт
Предустановка частот: Два заранее настроенных канала
Устройство переключения частот: ДПВ, дистанционный переключатель волн
Основной режим работы: “Компас” / автоматическое пеленгование
Дополнительный режим: “Антенна” / слуховой прием и опознавание радиостанции
Ручной режим: “Рамка” / ручное пеленгование по минимуму громкости сигнала
Индикация КУР: Вывод курсового угла радиостанции на указатель в кабине
Типовой указатель: УГР-4УК или совместимый указатель в зависимости от установки
Питание постоянным током: 28,5 В
Питание переменным током: 115 В, 400 Гц
Масса приемника с соединительной амортизационной рамой: 11,5 кг
Габариты приемника: 208 × 277 × 498 мм
Масса блока рамочной антенны: 3,5 кг
Габариты блока рамочной антенны: 196 × 184 × 244 мм
Масса блока питания: 1,5 кг
Габариты блока питания: Около 140 × 170 × 230 мм
Масса пульта дистанционного управления: 1,3 кг
Габариты пульта дистанционного управления: 146 × 145 × 100 мм
Масса генератора встроенного контроля: 1,3 кг
Габариты генератора встроенного контроля: 115 × 38 × 222 мм
Масса антенного усилителя: 0,5 кг
Габариты антенного усилителя: 66 × 36 × 155 мм
Масса распределительной коробки: 0,3 кг
Габариты распределительной коробки: 74 × 82 × 36 мм
Полная масса комплекта без кабелей, бортовой проводки и указателя: 19,65 кг
Основные блоки комплекта: Приемник, пульт управления, рамочная антенна, ненаправленная антенна, антенно-согласующее устройство / антенный усилитель, блок питания, ДПВ, распределительные коробки и соединительные элементы в зависимости от комплектации
Техническая документация: Паспорт, руководство по эксплуатации, документы проверки и документация на установку в составе ВС при наличии
