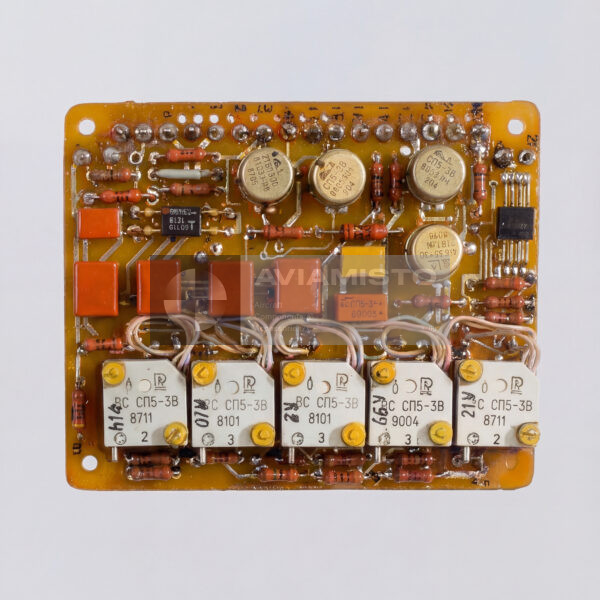

3023 (А-034-4-16)

Назначение компаратора 3023 в схеме указателя

Основная задача платы 3023 — усиление и сравнение напряжений в цепях указателя. Она работает с входными электрическими сигналами, сравнивает их с заданными опорными уровнями и помогает сформировать управляющие или измерительные сигналы для дальнейшей работы индикатора. Это типовая функция внутреннего электронного узла: он не показывает высоту сам по себе, но влияет на то, как указатель обрабатывает поступающие данные. Поэтому неисправность платы может проявляться не напрямую, а через некорректную или нестабильную работу указателя.

3023 в комплекте радиовысотомера А-037

Плата 3023 применяется в оборудовании радиовысотомера А-037. Сам радиовысотомер формирует информацию о высоте, а указатели А-034 отображают или передают эту информацию в нужном виде. Внутри этого комплекта плата 3023 является частью внутренней электронной схемы указателя. Если компаратор работает неправильно, это может отразиться на формировании сигнала, работе индикации или взаимодействии с другими элементами схемы. Конкретная диагностика выполняется не “на глаз”, а по документации на указатель и методике проверки радиовысотомера.

Совместимость платы 3023 с указателями А-034-4

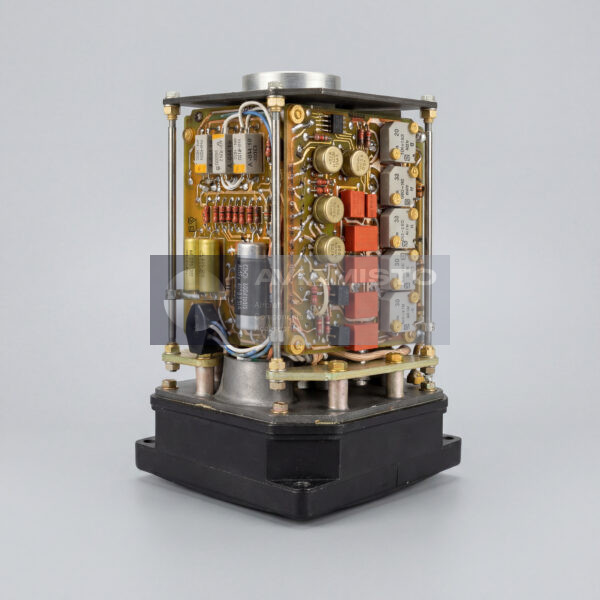

Плата 3023 устанавливается в указатели А-034-4-16, А-034-4-22 и А-034-4-11. Это важно указывать при заказе, потому что речь идет именно о внутренней плате указателя, а не о внешнем блоке системы. Замена должна выполняться по точному обозначению и по документации конкретной модификации указателя. Внешне похожие платы или изделия с близкой маркировкой нельзя считать взаимозаменяемыми без проверки схемы, версии указателя, регулировок и требований по ремонту. Для А-034 такие нюансы имеют значение.

Паспортные данные платы 3023

По предоставленным паспортным данным раздел “Основные технические данные” для компаратора усилителя напряжения 3023 отдельно не задан. Для такой платы это нормально: ее электрические режимы и рабочие параметры определяются не как у самостоятельного прибора, а в составе указателя и всего комплекта А-037. Срок службы и срок сохраняемости также привязаны к радиовысотомеру А-037 и его комплектующим изделиям. При поставке или ремонте важнее подтвердить правильное обозначение, документацию, состояние платы и применяемость в нужном указателе.

Идентификация и поставка платы 3023

При заказе лучше указывать полное описание: плата 3023, компаратор усилителя напряжения, из указателя А-034-4-16 или другой нужной модификации А-034-4. Так меньше риска спутать ее с другим электронным модулем. Если плата снята с прибора, желательно уточнять, с какого указателя она была демонтирована, есть ли документы, проходила ли проверку и в каком состоянии находится печатный монтаж. Для установки в авиационное оборудование нужна совместимость с указателем, техническая документация и проверка по правилам ремонта радиовысотомера.
