3023 (А-034-4-22)

Назначение компаратора 3023 в схеме А-034-4-22

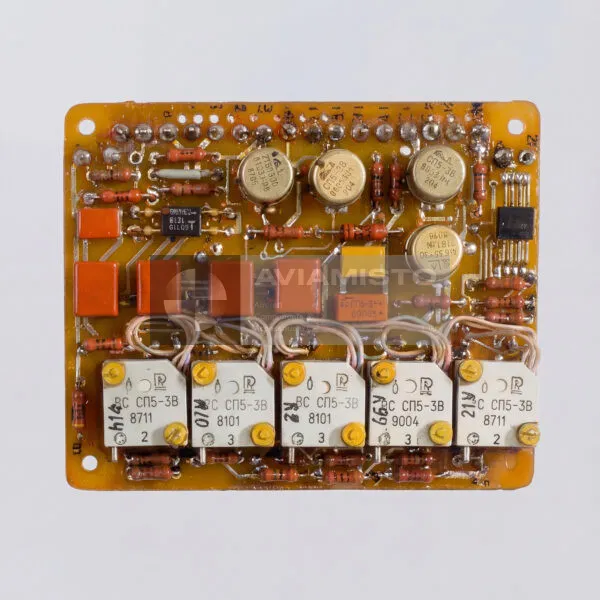

Плата 3023 выполняет функцию усиления и сравнения электрических сигналов. Она работает с напряжениями, которые поступают в цепи указателя, и сравнивает их с опорными уровнями, заданными схемой. За счет этого в А-034-4-22 формируются внутренние управляющие и измерительные сигналы. Сама по себе плата высоту не измеряет и не показывает. Ее работа имеет смысл только в составе указателя, вместе с другими электронными узлами, которые принимают и обрабатывают информацию радиовысотомера.

3023 в комплекте радиовысотомера А-037

Указатель А-034-4-22 входит в комплект оборудования радиовысотомера А-037. Радиовысотомер формирует данные о высоте, а указатель принимает и отображает эту информацию через собственную электронную схему. Плата 3023 является одним из внутренних элементов этой схемы. При неисправности компаратора проблема может проявляться как нестабильная индикация, неправильное формирование сигнала или сбой отдельной функции указателя. Поэтому проверять такую плату нужно не отдельно “на столе”, а по документации на А-034-4-22 и комплект А-037.

Совместимость платы 3023 с А-034-4-22

В данной карточке основное применение платы 3023 — указатель А-034-4-22. Эта же плата также связывается с другими указателями семейства А-034-4, включая А-034-4-16 и А-034-4-11, но замену нужно подтверждать по точной модификации изделия. В авионике похожий внешний вид платы не означает автоматическую взаимозаменяемость. Нужно сверять версию указателя, место платы в схеме, регулировки, требования ремонта, контактную группу и документацию на конкретное исполнение указателя.

Паспортные данные платы 3023 для А-034-4-22

По имеющейся паспортной информации отдельный раздел “Основные технические данные” для компаратора усилителя напряжения 3023 не задан. Для внутренней платы это нормально: рабочие режимы определяются не как у самостоятельного блока, а через указатель А-034-4-22 и радиовысотомер А-037. Срок службы и срок сохраняемости соответствуют комплекту А-037 и его связанным изделиям. При поставке важнее подтвердить правильное обозначение, применяемость именно в А-034-4-22, состояние платы и наличие документации.

Поставка и ремонт платы 3023 А-034-4-22

При заказе лучше формулировать позицию полностью: плата 3023, компаратор усилителя напряжения для указателя А-034-4-22. Так меньше риск получить не тот электронный модуль или плату с похожей маркировкой. Если изделие снято с указателя, желательно указывать, с какого прибора оно демонтировано и проходило ли проверку. Перед установкой смотрят состояние печатного монтажа, пайку, контакты, следы перегрева, влаги, коррозии и соответствие ремонтной документации на А-034-4-22.
