А-037-1А

А-037-1А в комплекте радиовысотомера А-037 вариант 11

А-037-1А — основной приемопередающий блок радиовысотомера А-037, вариант 11. Он измеряет истинную высоту воздушного судна над землей, водой или неровной поверхностью и передает данные на кабинный указатель и связанные бортовые системы. Блок устанавливается на самолетах и вертолетах, включая вертолеты семейства Ми-8, Ми-17 и Ми-171, если на них установлен соответствующий комплект радиовысотомера. Это не прибор индикации на панели, а электронный измерительный блок системы А-037.

Принцип работы блока А-037-1А

А-037-1А работает по принципу радиолокатора непрерывного излучения с частотной модуляцией. Блок излучает радиочастотный сигнал в сторону подстилающей поверхности, принимает отраженный сигнал и обрабатывает разницу между переданным и принятым сигналом. По этой информации система определяет истинную высоту в реальном времени. Радиовысота показывает фактическое расстояние до поверхности под воздушным судном, а не высоту относительно уровня моря, поэтому она особенно важна на малых высотах.

Диапазон измерения А-037-1А

Для исполнения А-037-1А рабочий диапазон высот указан как 20–300 метров. Это делает блок ориентированным на низковысотные режимы, где экипажу нужна точная информация о запасе высоты над землей или водой. Система обеспечивает непрерывную индикацию и работу предупреждения в пределах своего рабочего диапазона. У родственных блоков А-037 могут быть другие диапазоны, поэтому при поставке нельзя ориентироваться только на общее название. Нужно сверять именно обозначение А-037-1А и документацию варианта 11.

Индикация, предупреждение и отказ системы

В составе радиовысотомера А-037 блок А-037-1А формирует данные для непрерывной индикации высоты на стрелочном указателе. Также система может выдавать предупреждение при снижении ниже установленного порога опасной высоты. В зависимости от комплектации борта предупреждение может быть световым и звуковым. При неисправности, потере радиолокационного контакта с поверхностью или выходе за допустимый диапазон на шкале указателя появляется флажок отказа. Для экипажа это сигнал, что показаниям радиовысотомера доверять нельзя.

Конструкция и состав А-037-1А

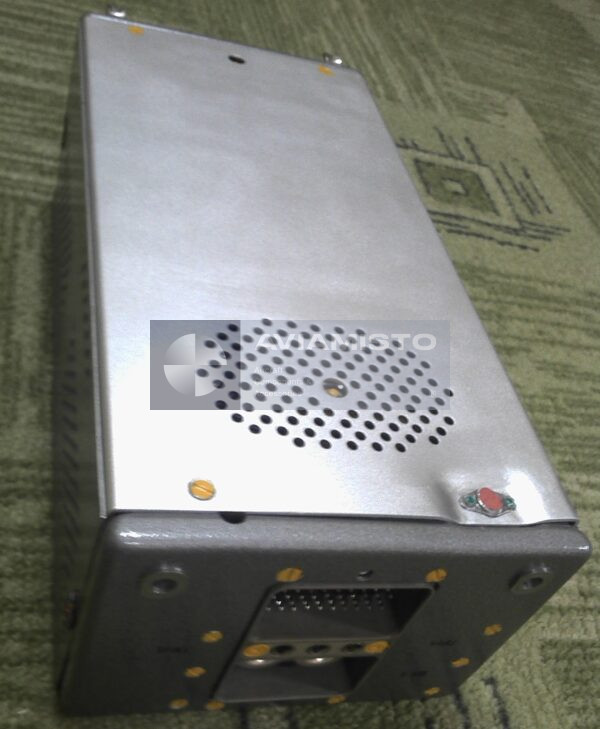

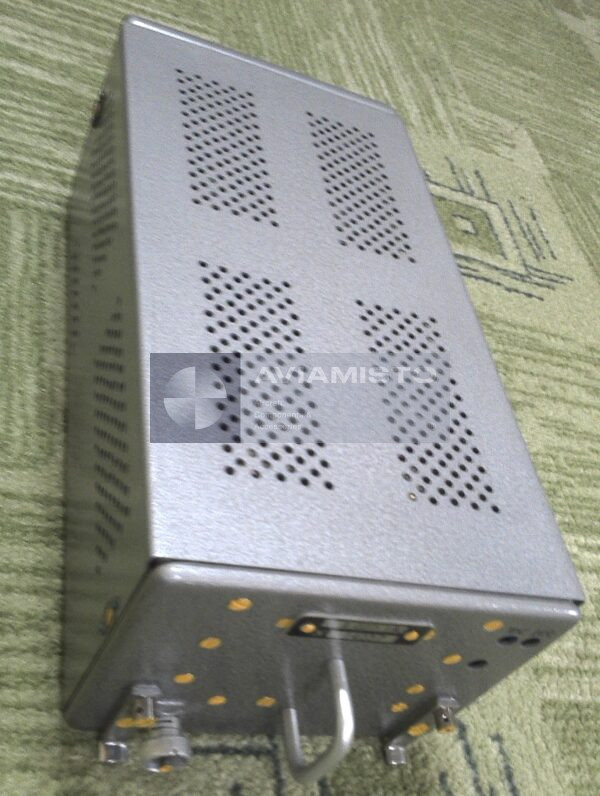

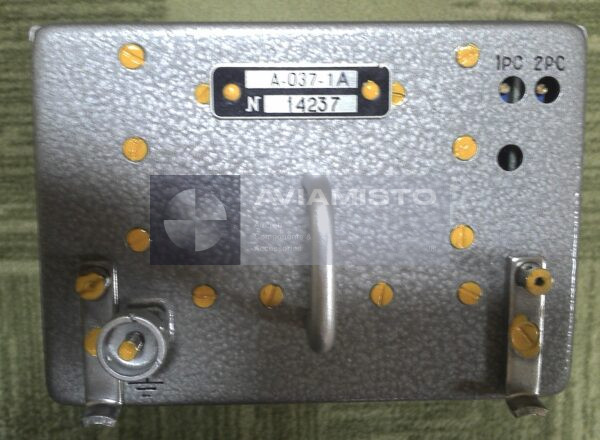

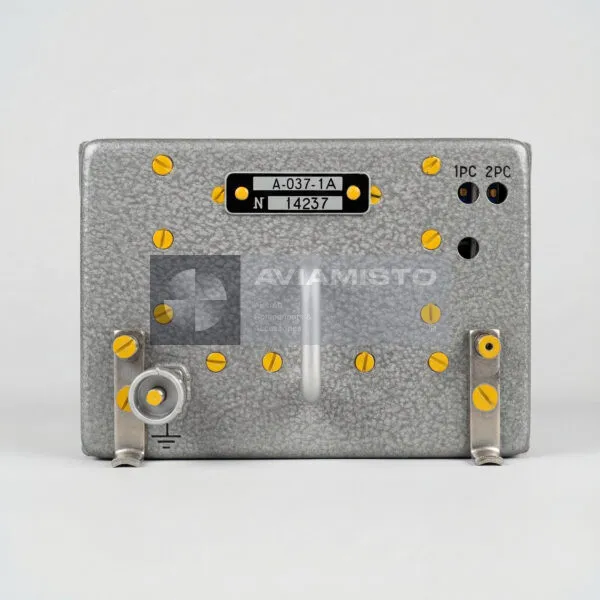

А-037-1А включает приемные, передающие, сигнально-обрабатывающие и контрольные цепи. Корпус блока металлический, сверху закрыт перфорированной П-образной крышкой. На блоке предусмотрены точки ручного доступа к регулировкам “1RS” и “2RS”. Установка выполняется на штатные рамные крепления, подключение к системе и бортовой проводке осуществляется через задний разъем Ш1-1. Так как блок является электронным ядром комплекта, его состояние напрямую влияет на индикацию, предупреждение и общую работоспособность радиовысотомера.

Применение А-037-1А на Ми-8, Ми-17 и Ми-171

А-037-1А может применяться на вертолетах Ми-8, Ми-17 и Ми-171, а также на других воздушных судах с установленным комплектом А-037 вариант 11. На вертолетах радиовысотомер особенно важен при заходе, посадке, висении, снижении, полете над водой, работе с внешней подвеской и контроле запаса высоты над местностью. Точную применяемость нужно подтверждать по модификации борта, перечню оборудования, схеме подключения и документации радиовысотомера.

Установка, проверка и поставка А-037-1А

А-037-1А должен эксплуатироваться и обслуживаться строго по документации воздушного судна и техническим требованиям радиовысотомера А-037. Перед установкой проверяют состояние блока, паспорт, историю хранения, разъем, комплектность, совместимость с рамным креплением и результаты проверки. При неисправности нужно смотреть не только приемопередатчик, но и антенны, коаксиальные линии, указатель, цепи предупреждения, питание, разъемы и межблочные кабели. При заказе следует указывать полное обозначение А-037-1А.

Наименование изделия: Приемопередатчик радиовысотомера
Обозначение: А-037-1А
Тип изделия: Радиолокационный блок измерения высоты / приемопередающий блок
Функция: Измерение истинной высоты над землей, водой или неровной поверхностью
Принцип работы: Радиолокатор непрерывного излучения с частотной модуляцией
Применение / Где используется: Комплект радиовысотомера А-037, вариант 11
Диапазон рабочих высот: 20–300 м
Остаточная высота H₀: 7,2 м
Погрешность измерения, 95%, выходы H1/H3 до 20 м: ±0,6 + 0,05·H
Погрешность измерения, 95%, выше 60 м: ±0,6 + 0,05·H
Погрешность аналоговой индикации 0–20 м: ±2 м
Погрешность калибровки по линии задержки К-5, аналоговые выходы H1/H3: ±(0,3 + 0,03·H)
Погрешность калибровки указателя: ±0,05·H
Суммарная чувствительность по линии К-5: ≥87 дБ
Импульсные выходы высоты 1RS / 2RS: 5–750 м
Погрешность сигнала опасной высоты 0–20 м: ±1 м
Погрешность сигнала опасной высоты выше 20 м: ±2 м
Длительность звукового сигнала: 3–9 с
Подсветка указателя: Белая / красная
Индикация высоты в контрольном режиме: 15 ±2 м
Потребляемая мощность от сети 115 В, 400 Гц: До 10 В·А
Потребляемая мощность от сети 27 В постоянного тока: До 30 Вт
Масса блока: 6,8 ±0,3 кг
Установка / крепление: Штатные рамные крепления; задний разъем Ш1-1
Точки регулировки: “1RS” и “2RS”
Типовые платформы: Ми-8, Ми-17, Ми-171 и другие воздушные суда по запросу
Состояние: В зависимости от поставки
Альтернативные обозначения: А-037-1А; A-037-1A; A037-1A; A 037 1A; приемопередатчик А-037-1А
Техническая документация: Паспорт изделия и руководство по эксплуатации
