ТФ1-25,50,100/1А

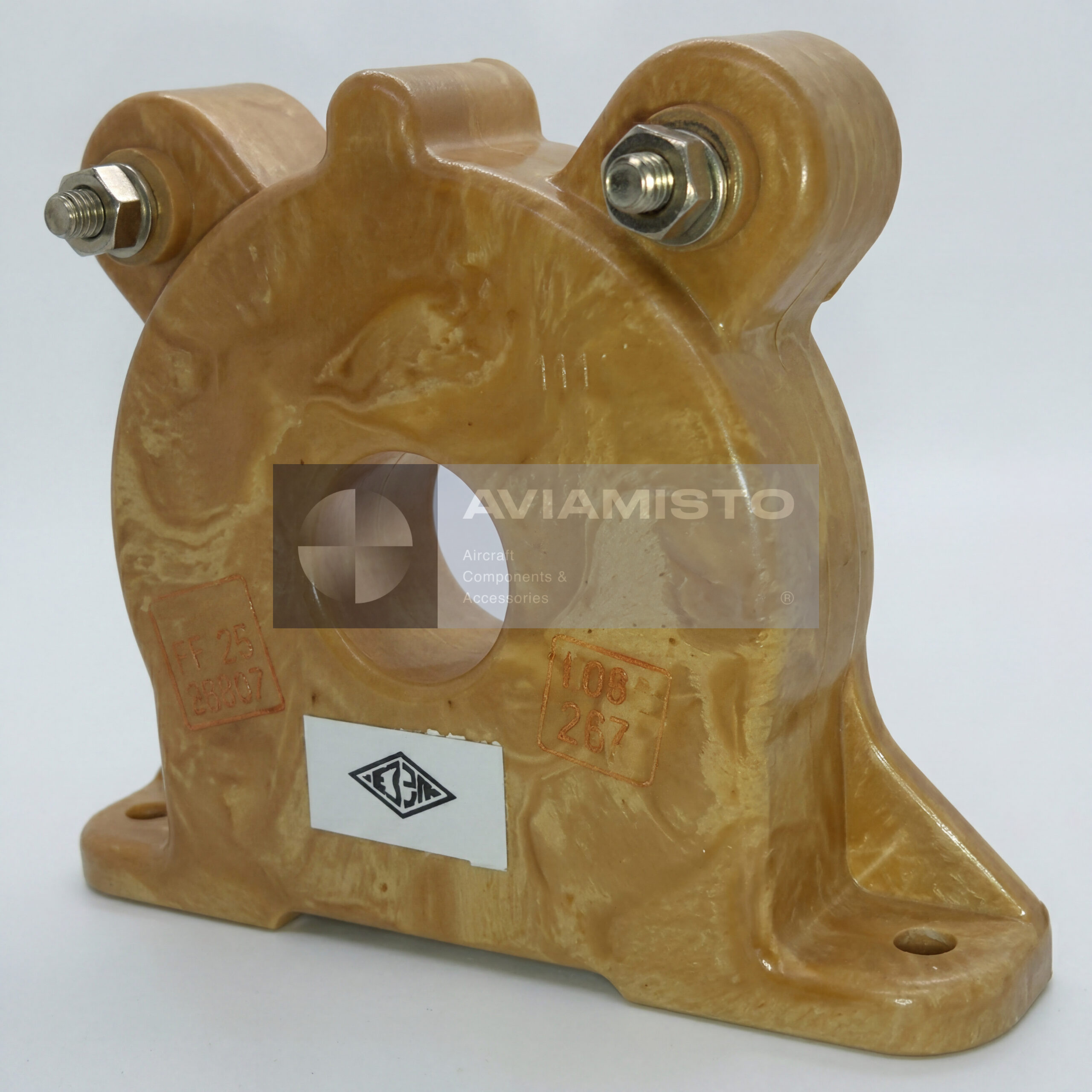

Трансформатор тока ТФ1-25,50,100/1А для авиационных сетей

ТФ1-25,50,100/1А — авиационный измерительный трансформатор тока, применяемый в бортовых сетях переменного тока. Он преобразует большие значения первичного тока в меньший вторичный измерительный ток, пригодный для работы с авиационными амперметрами и цепями контроля нагрузки. Изделие используется там, где полный ток силовой линии нельзя подавать напрямую на показывающий прибор. Это элемент измерительной цепи, а не защитное реле, выключатель или преобразователь питания.

Масштабирование тока через ТФ1-25,50,100/1А

Трансформатор позволяет работать с несколькими диапазонами первичного тока. Выбор диапазона зависит от схемы подключения входных шин или проводников. Такая конструкция удобна для авиационных электросистем, где на разных участках требуется контроль нагрузки с разными пределами измерения. Вторичная цепь выдает унифицированный измерительный ток на амперметр. Для правильной индикации трансформатор и прибор должны соответствовать друг другу по коэффициенту преобразования и схеме подключения.

ТФ1-25,50,100/1А с амперметрами серии АФ1

Изделие обычно работает в паре со стрелочными авиационными амперметрами переменного тока серии АФ1. В такой схеме трансформатор снижает измеряемый ток до значения, безопасного и пригодного для прибора, а амперметр показывает нагрузку в выбранной цепи. Система применяется в бортовых сетях авиационной частоты, включая сети 400 Гц. При неправильных показаниях нужно проверять трансформатор, амперметр, вторичную цепь, подключение шин, проводку и состояние разъемов.

Применение ТФ1-25,50,100/1А на вертолетах

ТФ1-25,50,100/1А применяется в электросистемах вертолетов семейства Ми-8 / Ми-17 / Ми-171 и других авиационных конфигурациях, если это предусмотрено документацией. Трансформатор может использоваться в цепях контроля нагрузки генераторов, фидеров или других участков сети переменного тока. Точная применяемость зависит от модификации борта, схемы электрооборудования, панели контроля и установленного амперметра. Внешне похожие изделия могут отличаться диапазонами тока, вторичным током и частотным диапазоном.

Идентификация и заказ ТФ1-25,50,100/1А

Перед заказом нужно внимательно сверить полное обозначение, включая все диапазоны тока и вторичный ток. В русской документации изделие обычно записывается как ТФ1-25,50,100/1А, а в англоязычных заявках — как TF1-25.50.100/1A. Для точного подбора желательно указать тип воздушного судна, место применения в электросистеме, связанный амперметр, маркировку установленного трансформатора и приложить фото изделия.

Технические характеристики

Тип изделия: Авиационный измерительный трансформатор тока
Функция: Преобразование большого переменного тока в измерительный ток для авиационных амперметров
Применение / Где используется: Бортовые сети переменного тока воздушных судов
Система / Место установки: Цепи контроля нагрузки и измерения тока переменного тока
Совместимые ВС / техника: Вертолеты семейства Ми-8 / Ми-17 / Ми-171, в зависимости от конфигурации
Связанные приборы: Авиационные амперметры переменного тока серии АФ1, включая АФ1-150 по применимости
Диапазоны первичного тока: 25 А, 50 А, 100 А
Номинальный вторичный ток: 1 А
Рабочий диапазон частот: 350–1200 Гц
Типовая авиационная частота: 400 Гц
Диапазон рабочих температур: −60…+150 °C
Кратковременная стойкость к нагреву корпуса: До +400 °C
Допустимая влажность: До 98% при +40 °C
Устойчивость к внешним факторам: Рассчитан на авиационные вибрационные нагрузки
Альтернативные обозначения: ТФ1-25,50,100/1А; TF1-25.50.100/1A; TF1-25/50/100-1A
Документация: Паспорт изделия и документация электросистемы ВС по запросу
