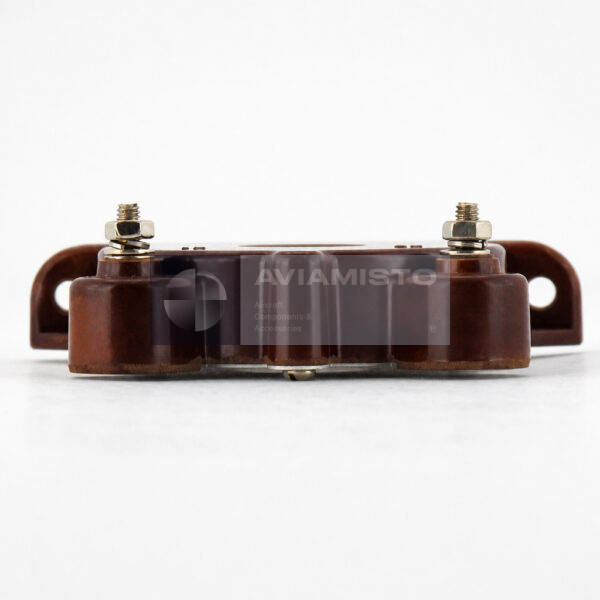

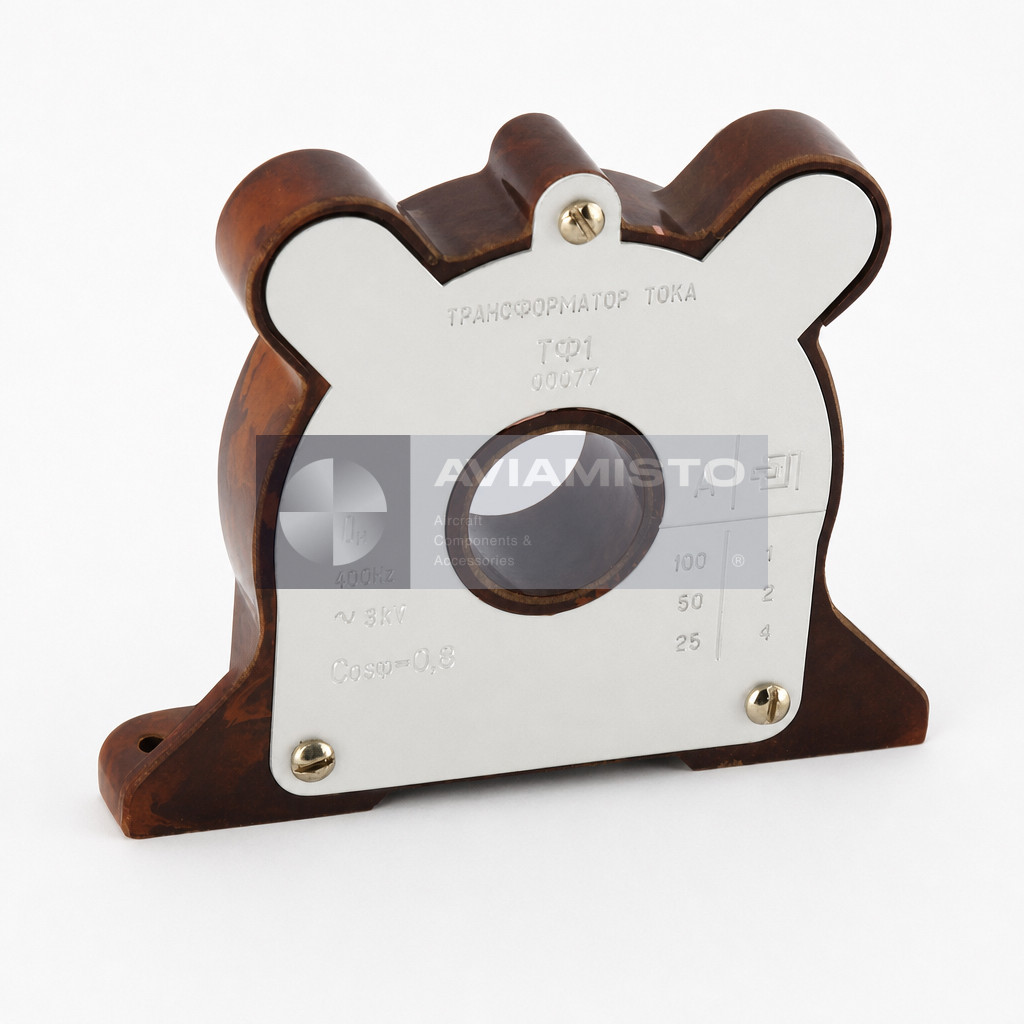

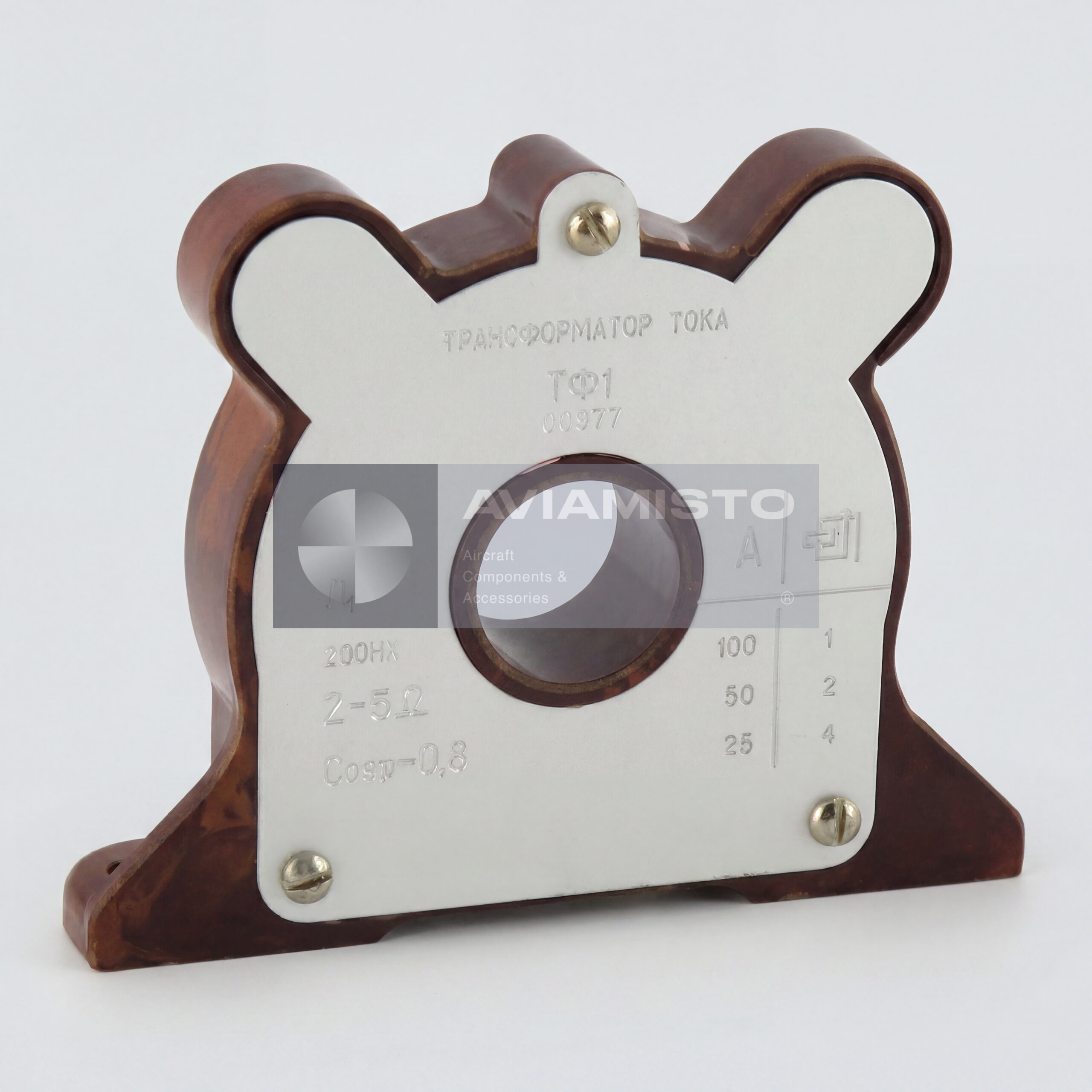

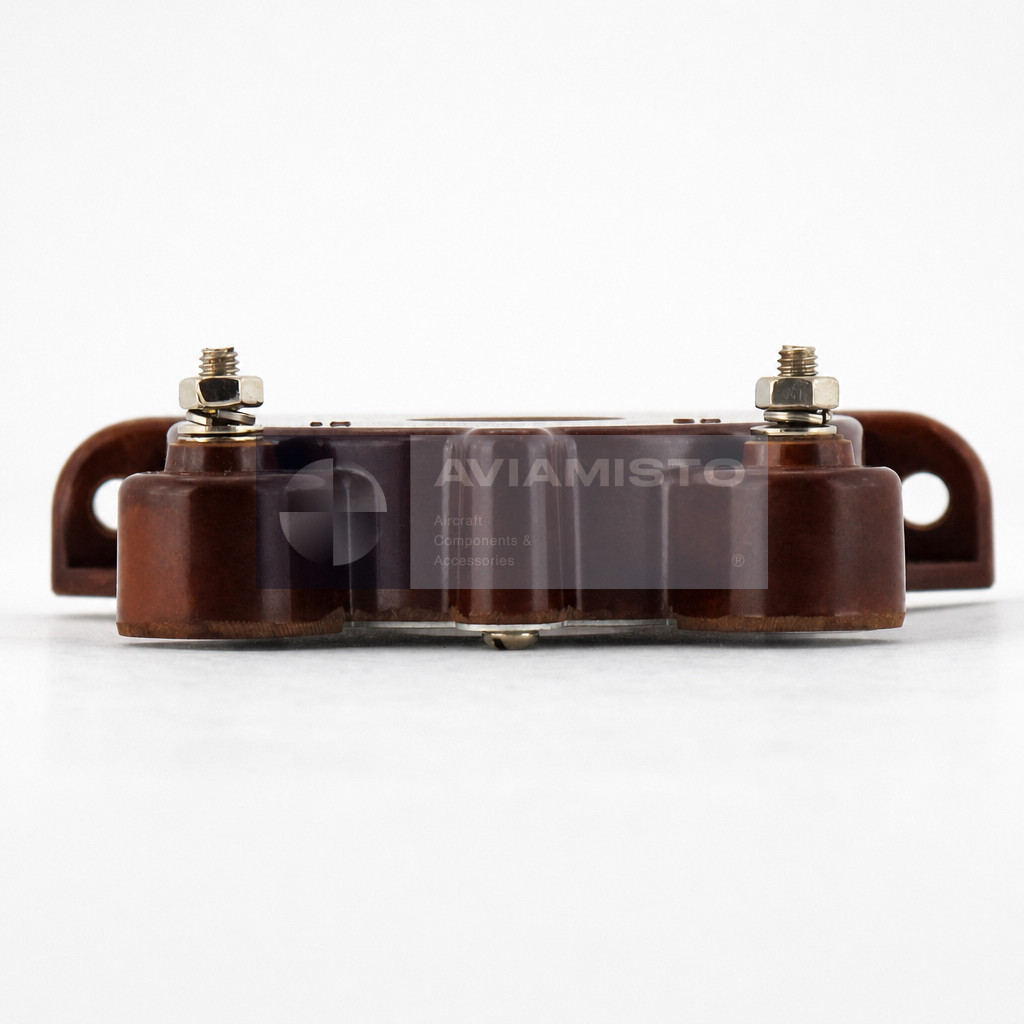

ТФ1-150/1А

Трансформатор тока ТФ1-150/1А для авиационных сетей

ТФ1-150/1А — авиационный трансформатор тока, применяемый в бортовых сетях переменного тока. Он преобразует большой первичный ток в малый измерительный ток, пригодный для работы с амперметром и цепями контроля нагрузки. Изделие используется там, где необходимо контролировать ток в электрической сети воздушного судна без пропуска полного тока через показывающий прибор. Это измерительный элемент, а не защитное реле и не преобразователь питания.

Преобразование тока через ТФ1-150/1А

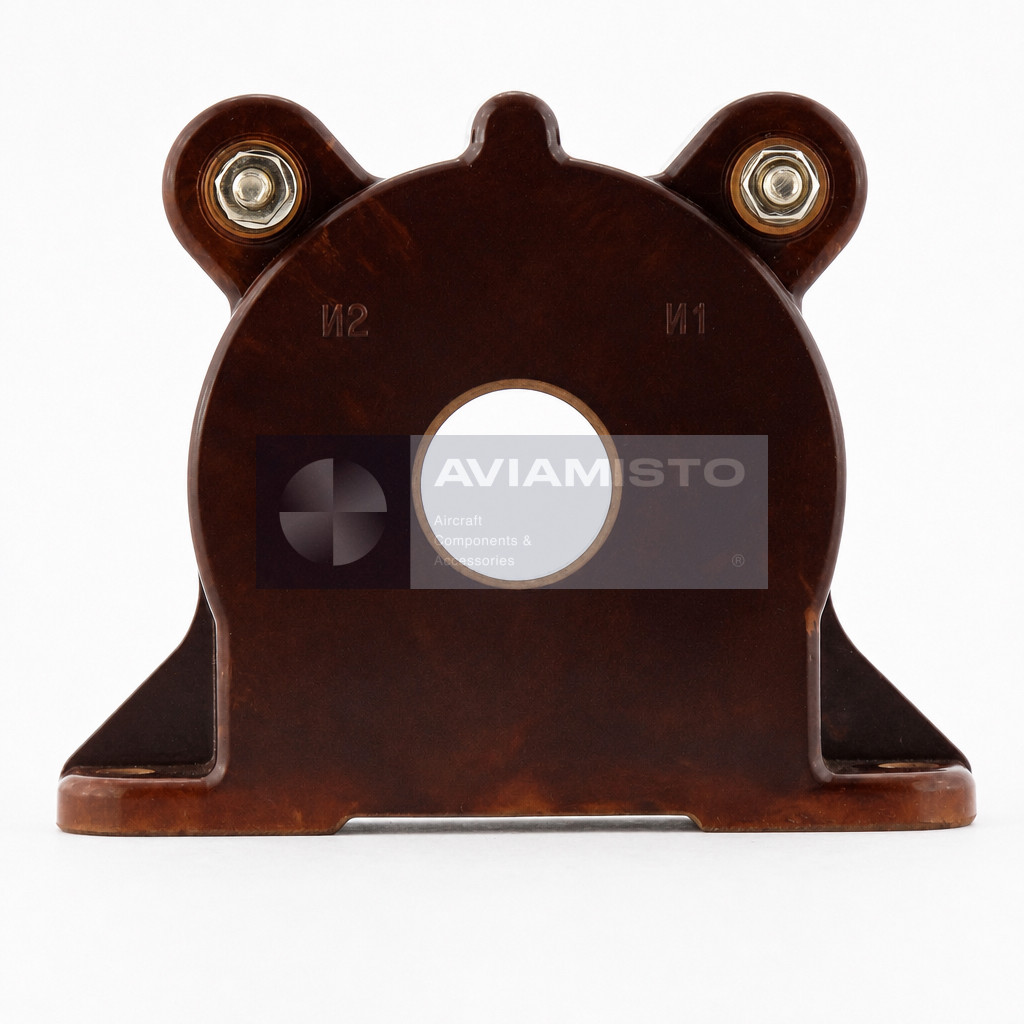

Трансформатор выполнен по проходной схеме с одним витком первичной обмотки. Контролируемый проводник проходит через трансформатор и образует первичную цепь, а вторичная обмотка выдает измерительный ток на прибор. Такая схема позволяет безопасно контролировать нагрузку в силовой линии. Для корректных показаний трансформатор должен работать с амперметром, рассчитанным на соответствующее отношение токов и частотный диапазон бортовой сети.

ТФ1-150/1А с амперметром АФ1-150

ТФ1-150/1А часто применяется в паре с авиационным амперметром переменного тока АФ1-150. В такой схеме трансформатор снижает измеряемый ток до требуемого вторичного значения, а амперметр показывает нагрузку в электрической системе. Комплект используется в сетях переменного тока авиационной частоты, включая системы 400 Гц. При неверных показаниях нужно проверять трансформатор, амперметр, проводку, вторичную цепь, контакты и сам контролируемый участок нагрузки.

Применение ТФ1-150/1А на авиационной технике

Изделие применяется в составе электрооборудования советской и российской авиационной техники, включая вертолеты и самолеты. Типовые применения связаны с Ми-8, Ми-17, Ми-26, Ан-24, Ан-26 и Ту-154М, в зависимости от установленной схемы электроснабжения. Точная применяемость зависит от модификации борта, типа генераторной системы, амперметра и схемы включения. Внешне похожие трансформаторы могут отличаться номинальным током, вторичным током, диапазоном частот и габаритами.

Идентификация и заказ ТФ1-150/1А

Перед заказом нужно сверить полное обозначение с каталогом деталей, документацией электросистемы или паспортом изделия. Важно подтвердить диапазон первичного тока, вторичный ток, рабочую частоту, габариты, способ установки и связанный амперметр. Для точного подбора желательно указать тип воздушного судна, место применения в электросистеме, маркировку установленного трансформатора и приложить фото изделия. Изделие также известно под обозначениями ТФ1-150/1А, ТФ1-150 и TF1-150/1A.

Тип изделия: Авиационный трансформатор тока
Функция: Преобразование большого переменного тока в измерительный ток для авиационных приборов
Применение / Где используется: Бортовые сети переменного тока воздушных судов
Система / Место установки: Цепи контроля нагрузки генераторов и амперметров переменного тока
Совместимые ВС / техника: Ми-8, Ми-17, Ми-26, Ан-24, Ан-26, Ту-154М, в зависимости от конфигурации
Связанный прибор: Авиационный амперметр переменного тока АФ1-150
Диапазон первичного тока: 0–150 А
Число ампер-витков первичной обмотки: 150
Число витков первичной обмотки: 1
Номинальный вторичный ток: 1 А
Номинальная частота: 400 Гц
Рабочий диапазон частот: 350–1200 Гц
Токовая погрешность: Не более 0.5%
Угловая погрешность: 40 мин
Диапазон рабочих температур: −60…+150 °C
Кратковременная стойкость к температуре окружающей среды: До +400 °C
Допустимая влажность: До 98% при +40 °C
Габаритные размеры: 95 × 75 × 32 мм
Масса: 0.325 кг
Альтернативные обозначения: ТФ1-150/1А; ТФ1-150; TF1-150/1A
Документация: Паспорт изделия и документация электросистемы ВС по запросу
