МА-60
авиационный манометр
Описание
Манометр МА-60 для авиационных систем
МА-60 — виброустойчивый авиационный манометр, предназначенный для измерения избыточного давления в бортовых и наземных авиационных системах. Прибор применяется с неагрессивными жидкими и газообразными средами, включая воздух, кислород, гидравлические жидкости и другие совместимые рабочие среды. Он дает прямую визуальную индикацию давления по шкале и используется там, где требуется простое и надежное механическое показание без электрического преобразования сигнала.
Полное описаниеСвернуть описание
Измерение давления через МА-60
Манометр подключается к контролируемой линии и показывает текущее избыточное давление на циферблате. Он не является электронным датчиком и не передает сигнал в другие приборы. Его задача — местная индикация давления для контроля, обслуживания или наблюдения на панели, в зависимости от места установки. По шкале оператор оценивает, находится ли давление в пневматической, кислородной или гидравлической цепи в допустимом диапазоне. Корректность показаний зависит от исправности механизма, чистоты линии и правильного подключения штуцера.
МА-60 в воздушных, кислородных и гидросистемах
Прибор может применяться для воздуха, кислорода, гидрожидкости АМГ-10 и других неагрессивных сред, совместимых с материалами манометра. В авиации такие приборы используются как на борту летательных аппаратов, так и в составе наземной авиационной техники. Совместимость среды нужно проверять отдельно, особенно для кислородных и гидравлических систем. Для кислородного применения важны чистота, отсутствие загрязнений и соответствие конкретного исполнения требованиям документации.
Модификации МА-60 и МА-60К

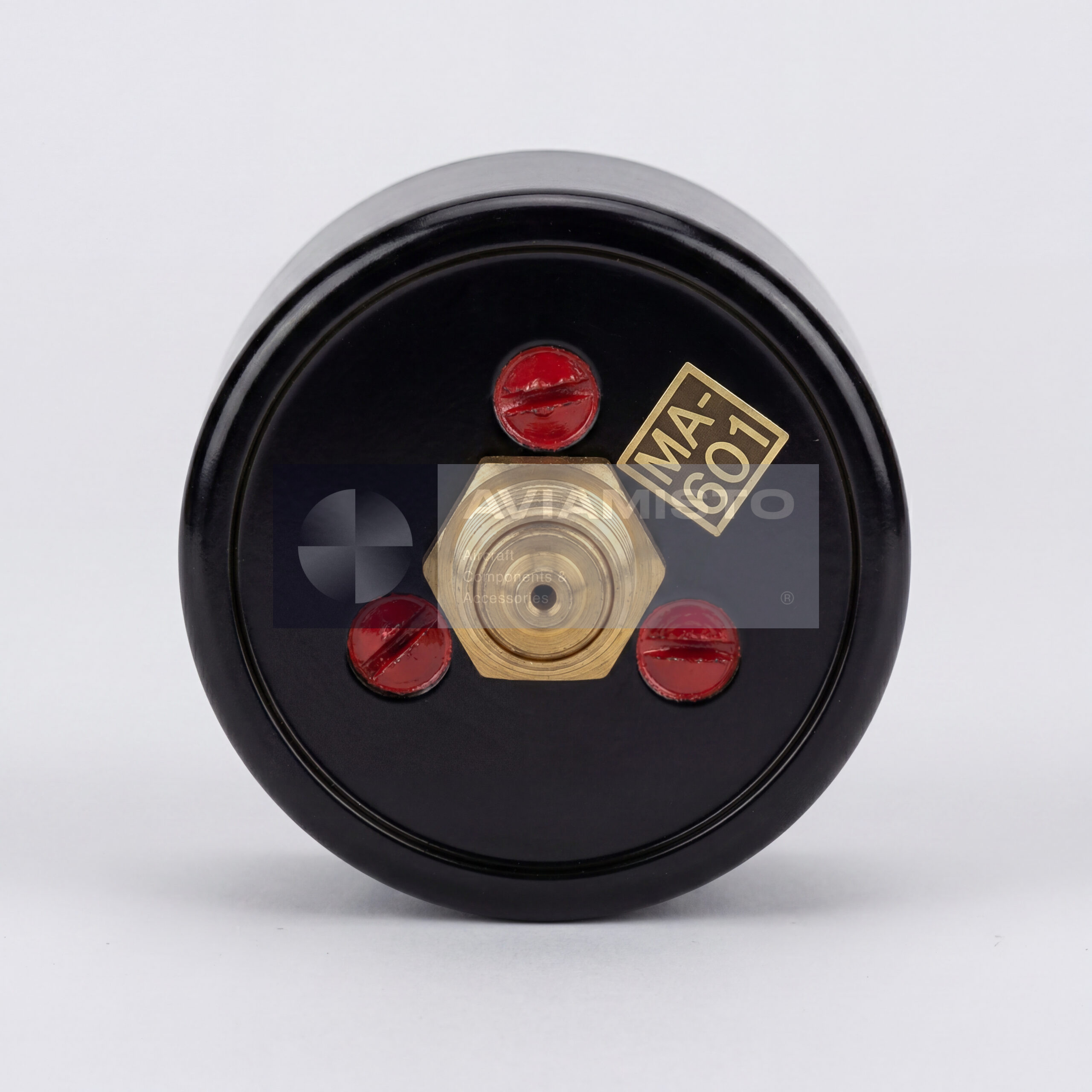

Базовое исполнение МА-60 имеет осевое расположение штуцера сзади и поставляется без переднего фланца. МА-60К — близкая модификация с передним фланцем на корпусе, рассчитанная на крепление в панель и часто связанная с измерением давления кислорода. Эти исполнения нельзя подбирать только по диапазону давления. Нужно учитывать тип крепления, положение штуцера, назначение среды, внешний вид шкалы и требования конкретного места установки.
Идентификация и заказ МА-60
Перед заказом МА-60 нужно сверить маркировку, диапазон давления, расположение штуцера и способ крепления с документацией оборудования или паспортом изделия. Также желательно подтвердить рабочую среду, требуемое исполнение и место применения — бортовая система или наземная авиационная техника. Для точного подбора лучше указать тип воздушного судна или оборудования, систему установки, маркировку имеющегося манометра и приложить фото шкалы и штуцера. Изделие также известно под обозначениями МА-60, МА-60К и MA-60.
Технические характеристики
- Тип изделия
- Авиационный виброустойчивый манометр
- Функция
- Измерение избыточного давления жидких и газообразных сред
- Применение / Где используется
- Бортовые системы летательных аппаратов и наземная авиационная техника
- Система / Место установки
- Пневматические, кислородные, гидравлические и другие совместимые контуры давления
- Измеряемые среды
- Воздух, кислород, гидрожидкость АМГ-10 и другие неагрессивные жидкости или газы
Все характеристикиСвернуть характеристики
- Диапазон измерений
- 0–60 кгс/см²
- Класс точности
- 4.0
- Цена деления шкалы
- 2.0 кгс/см²
- Допускаемая погрешность
- ±2.4 кгс/см²
- Расположение штуцера
- Осевое, сзади, без фланца для исполнения МА-60
- Модификация
- МА-60К с передним фланцем для крепления в панель

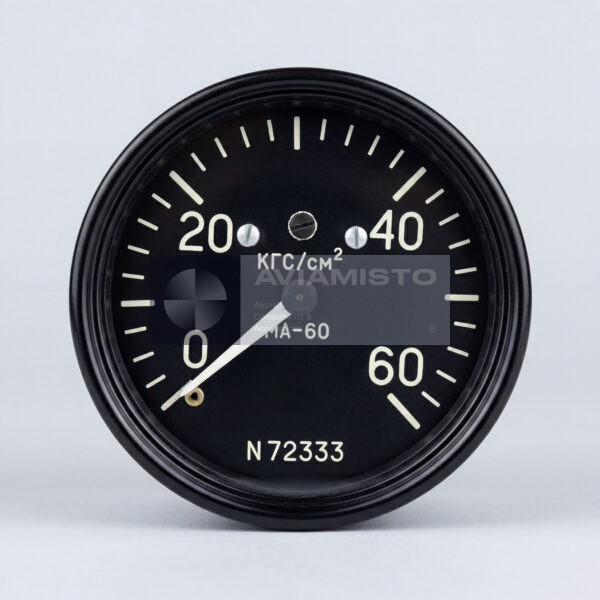

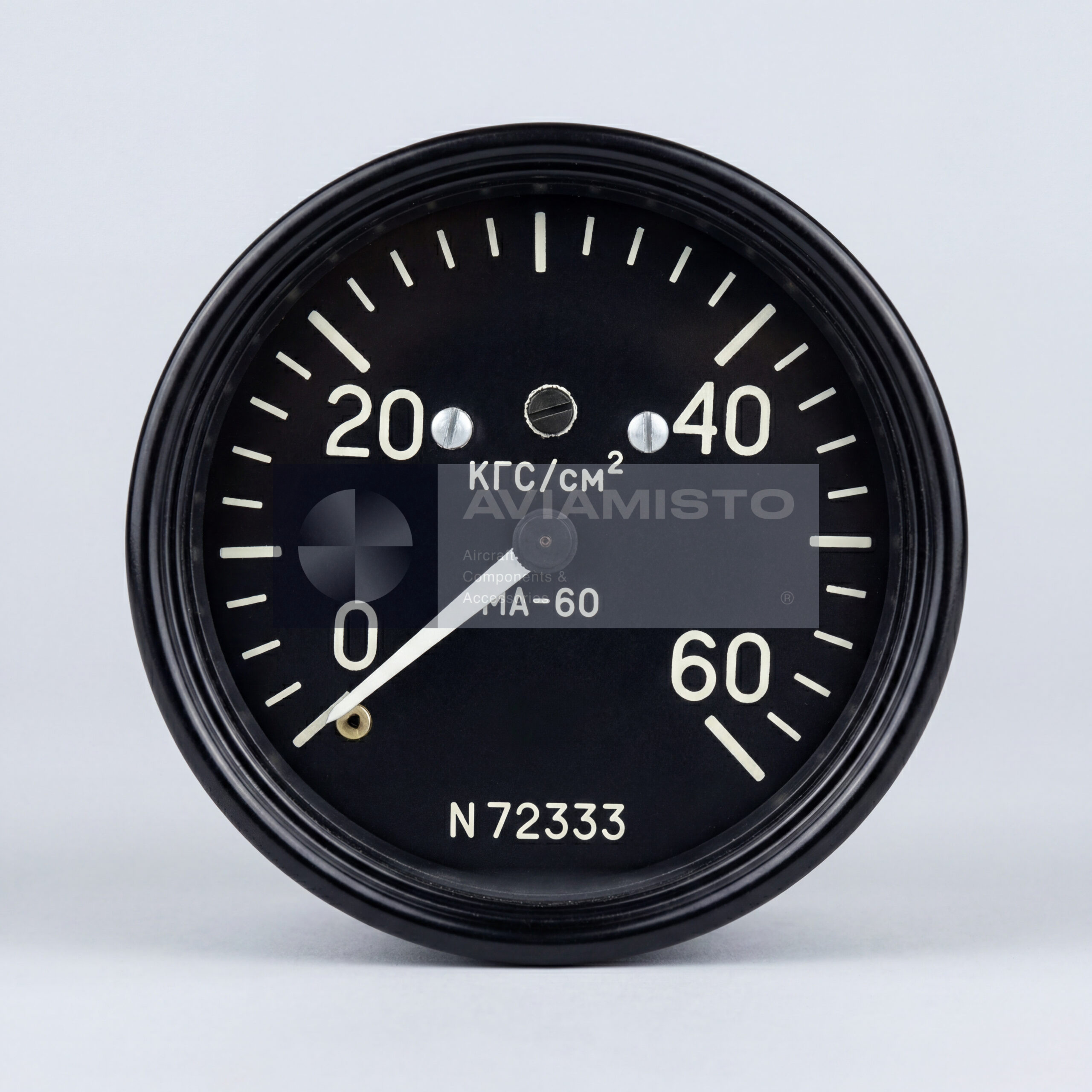

- Внешний вид шкалы
- Черный матовый циферблат с белой маркировкой
- Совместимость с подсветом
- Для систем красного освещения кабины
- Диапазон рабочих температур
- −60…+80 °C
- Влажность
- До 100%
- Виброустойчивость
- До 7 g
- Устойчивость к линейным ускорениям
- До 10 g
- Масса
- Не более 0.25 кг
- Альтернативные обозначения
- МА-60; МА-60К; MA-60; MA-60K
- Документация
- Паспорт изделия и техническая документация по запросу
