ЭРД-3ВМ серии 2
Электронный регулятор двигателя
Описание

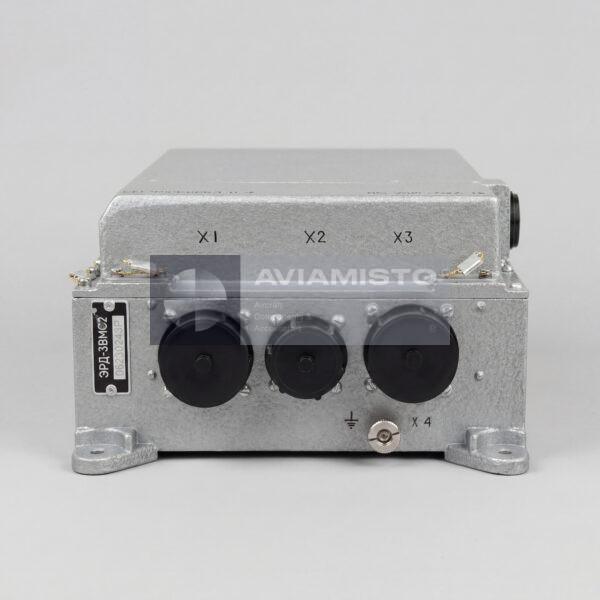

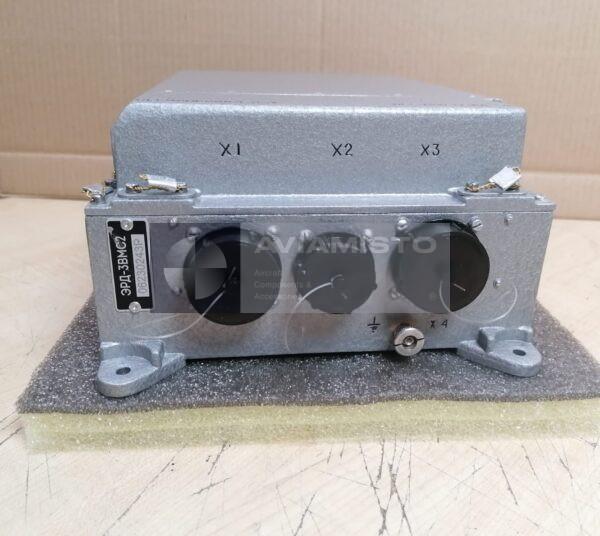

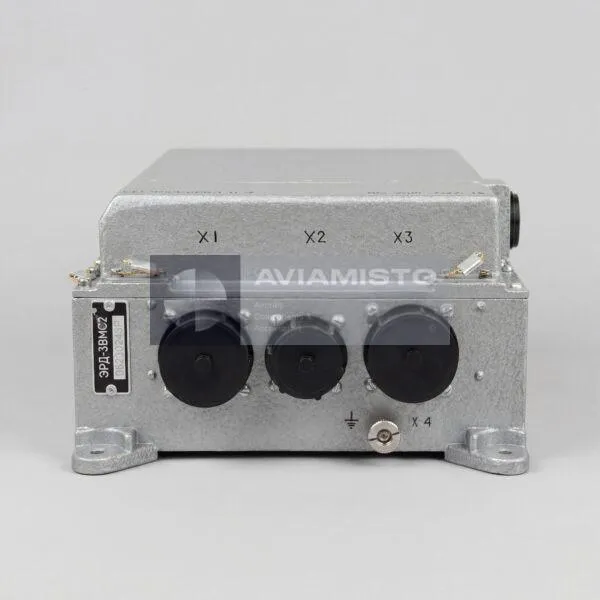

Электронный регулятор ЭРД-3ВМ серии 2
ЭРД-3ВМ серии 2 — электронный регулятор двигателя, применяемый в системах управления авиационными силовыми установками. Блок входит в электронную часть системы управления и обрабатывает входные сигналы от бортовых датчиков. Он не является механическим топливным агрегатом и не должен рассматриваться как отдельный автономный регулятор. Его задача — формировать управляющие команды для исполнительных механизмов по заданной программе работы двигателя.
Полное описаниеСвернуть описание
Обработка сигналов в ЭРД-3ВМ серии 2
В рабочем режиме регулятор принимает электрические сигналы от датчиков, выполняет их нормализацию и преобразование. Далее электронная схема сравнивает текущие параметры с заложенной программой управления и выдает команды на соответствующие цепи. Такая работа нужна для корректной реакции системы на изменение режима двигателя. Подключение блока должно выполняться строго по штатной схеме, с проверкой питания, разъемов, цепей датчиков и линий управления исполнительными механизмами.
Управление топливом через ЭРД-3ВМ серии 2
Регулятор участвует в формировании команд для дозирования топлива, регулирования частоты вращения, реакции на перемещение органа управления и остановки двигателя. В составе системы он помогает поддерживать устойчивую работу двигателя за счет обработки входных данных и выдачи управляющих сигналов в реальном времени. При нарушениях в работе двигателя проверяют не только сам электронный блок, но и датчики, исполнительные механизмы, питание, проводку и цепи отключения.
Применение ЭРД-3ВМ серии 2 на авиационной технике
Изделие применяется в электронных системах управления авиационными двигателями, где требуется программное регулирование параметров силовой установки. Точная применяемость зависит от типа двигателя, модификации воздушного судна и установленной конфигурации системы управления. Внешне похожие блоки могут отличаться серией, программой, разъемами или допущенной применяемостью. Поэтому замену нужно подтверждать по документации двигателя, формуляру борта или паспорту изделия.
Идентификация и заказ ЭРД-3ВМ серии 2
Перед заказом важно сверить полную маркировку и серию изделия. В документах блок может встречаться как ЭРД-3ВМ серии 2, ERD-3VM Series 2 или ERD-3VMA Series 2. Для точного подбора желательно указать тип воздушного судна, тип двигателя, обозначение системы управления, маркировку установленного блока, заводской номер и приложить фото шильдика. Паспорт изделия особенно важен для агрегатов с хранения, после ремонта или с контролируемым ресурсом.
Технические характеристики
- Тип изделия
- Электронный регулятор двигателя
- Функция
- Формирование управляющих сигналов для исполнительных механизмов двигателя
- Применение / Где используется
- Системы электронного управления авиационными двигателями
- Система / Место установки
- Электронная часть системы управления двигателем
- Рабочее напряжение
- 27 В
Все характеристикиСвернуть характеристики
- Диапазон питающего напряжения
- от 18 до 30 В
- Потребляемая мощность
- не более 60 Вт
- Режим работы
- Длительный
- Время непрерывной работы
- не более 10 ч
- Диапазон рабочих температур
- от −60 до +60 °C
- Диапазон атмосферного давления
- от 460 до 860 мм рт. ст.
- Масса
- 3,5 кг
- Габариты
- 307 × 197 × 115 мм
- Назначенный ресурс
- 2000 ч
- Назначенный срок службы
- 12 лет
- Срок хранения
- 6 лет
- Комплект поставки
- Не предусмотрен
- Техническая документация
- Паспорт 8Т3.035.011 ПС
