Д-1М
преобразователь тахометра
Описание

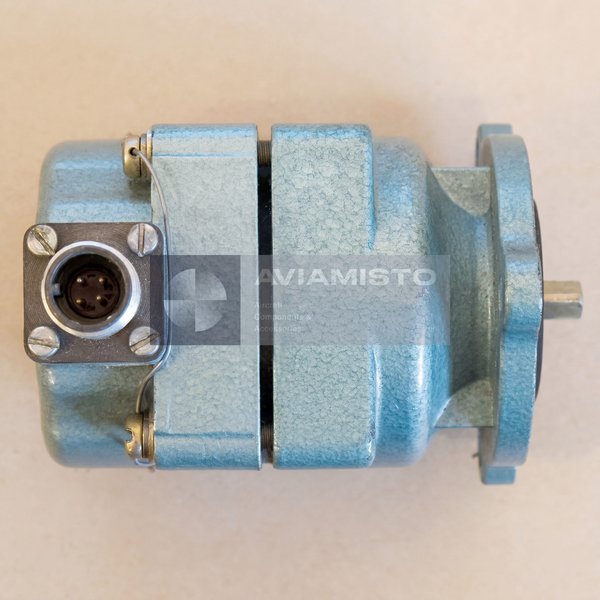

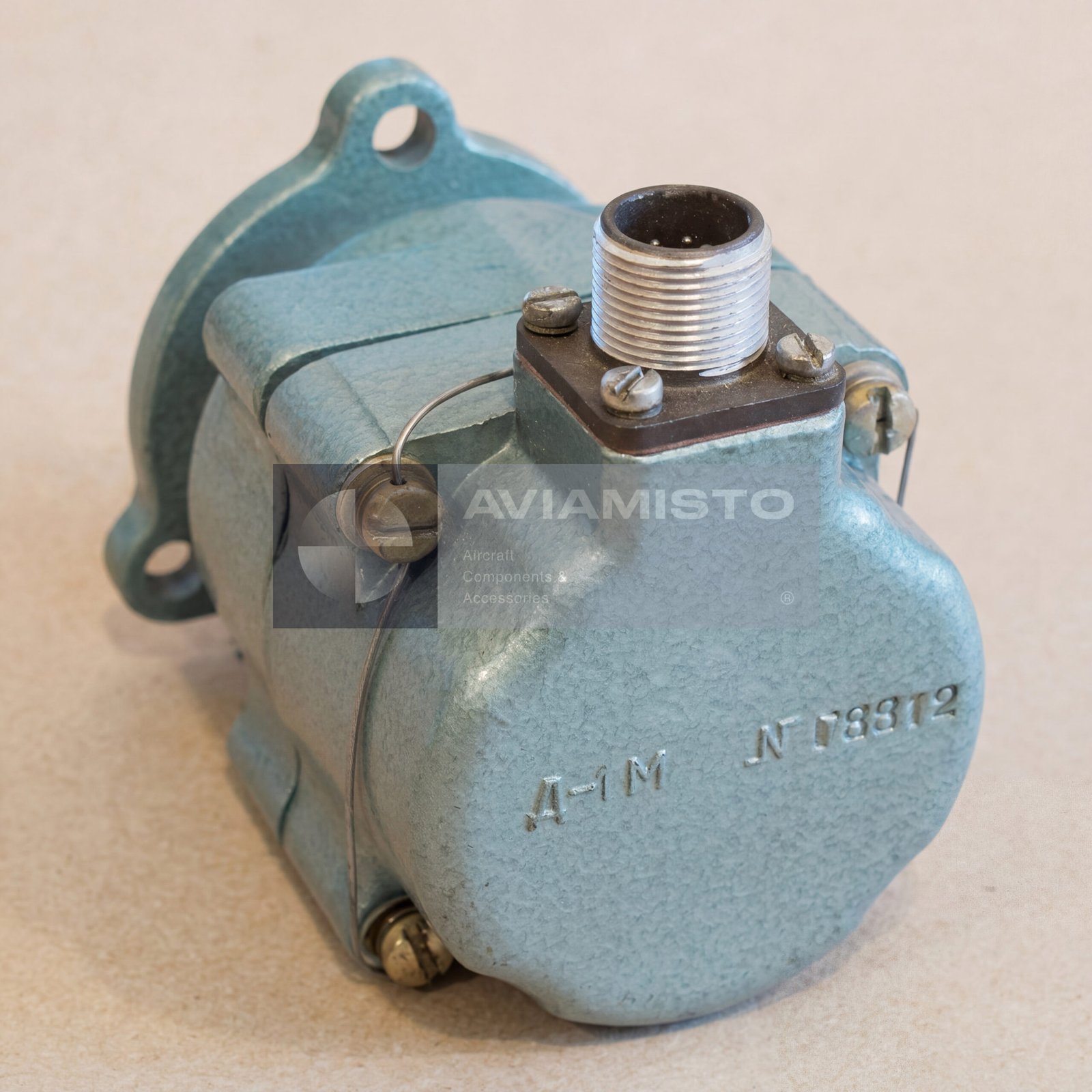

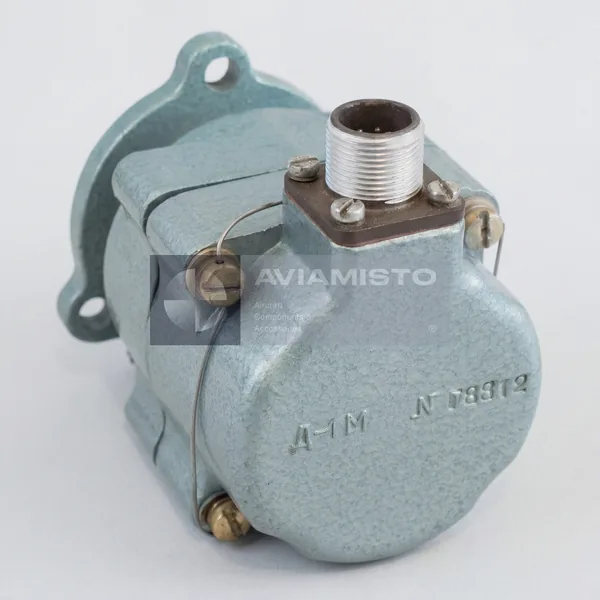

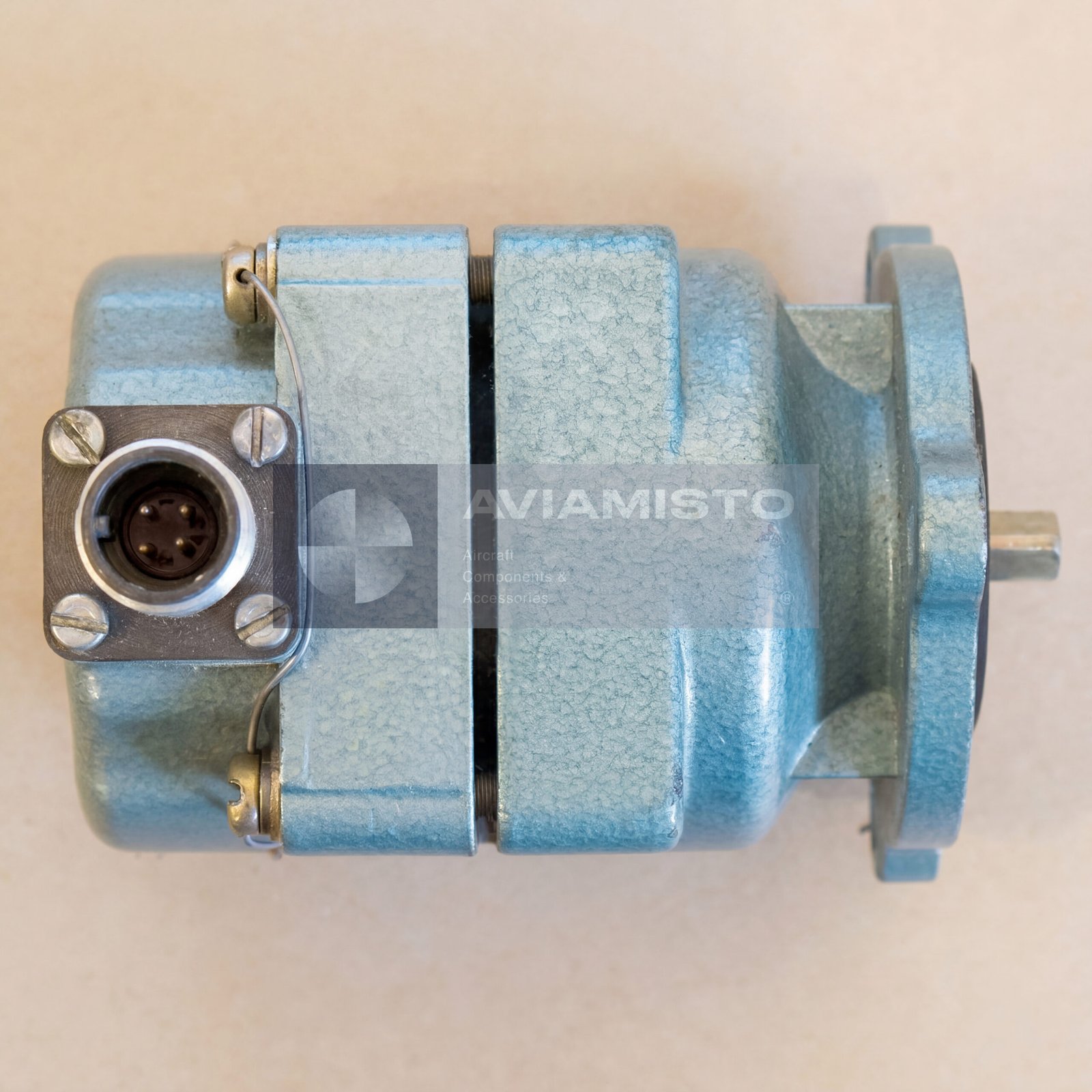

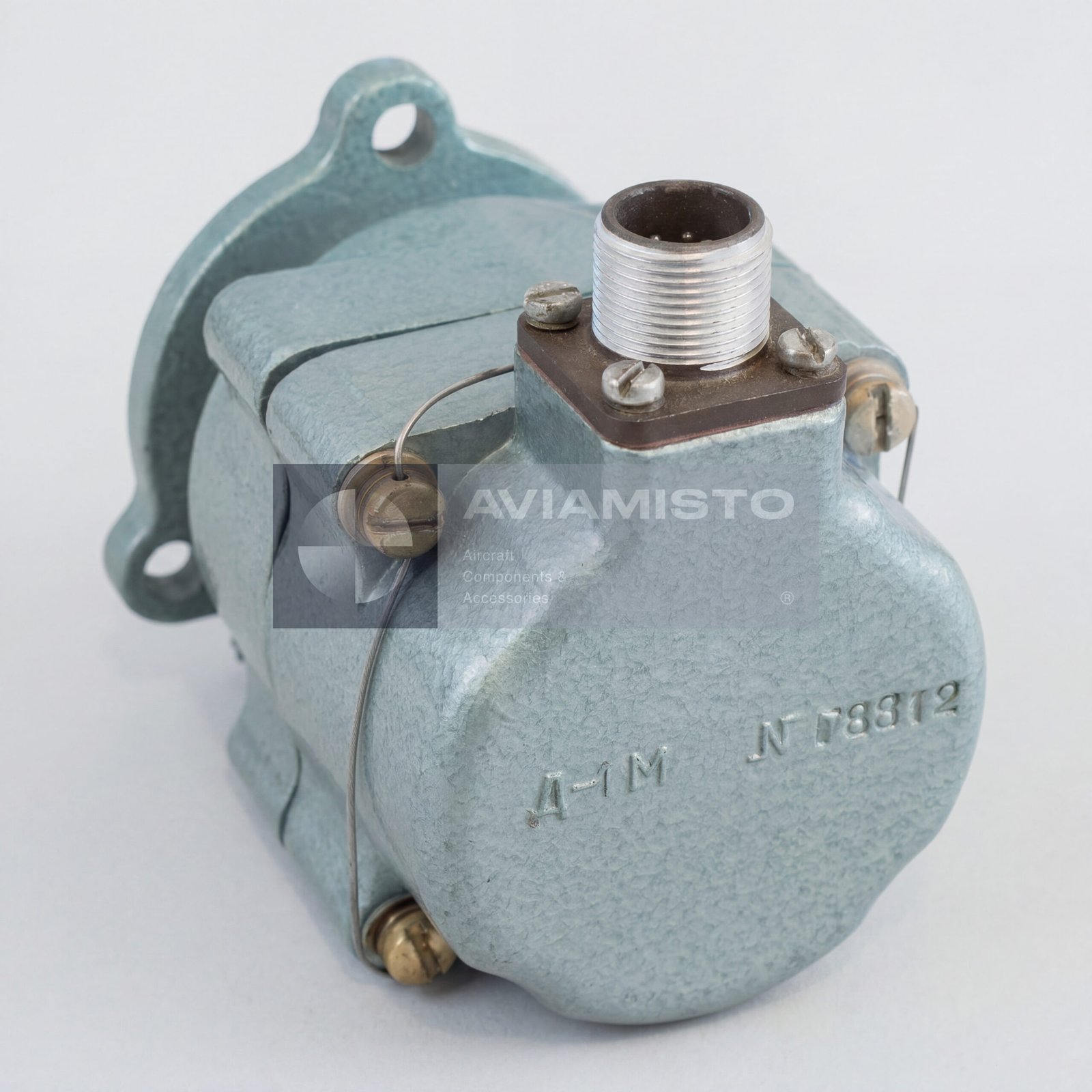

Первичный преобразователь Д-1М для тахометра
Д-1М — первичный преобразователь тахометра, предназначенный для преобразования частоты вращения вала в электродвижущую силу с частотой, пропорциональной оборотам. Конструктивно это трехфазный генератор переменного тока с ротором на постоянном магните. Изделие устанавливается на привод контролируемого объекта и работает как датчик тахометрической системы. Сам Д-1М скорость не показывает. Индикация выполняется подключенным показывающим прибором.
Полное описаниеСвернуть описание
Формирование сигнала через Д-1М
Во время работы вращение от приводного вала передается на ротор Д-1М через хвостовик. При вращении ротора с постоянными магнитами в обмотках преобразователя формируется трехфазный переменный сигнал. Его частота связана с частотой вращения контролируемого вала. Далее показывающий прибор преобразует этот сигнал в угловое перемещение стрелки. Принцип измерения основан на взаимодействии магнитного поля вращающихся постоянных магнитов с индукционными токами, возникающими в металлическом диске измерительного узла.
Д-1М в составе тахометра ТМи1-М1
Первичный преобразователь Д-1М совместно с показывающим прибором входит в состав тахометра ТМи1-М1. К одному преобразователю подключается один показывающий прибор. Однотипные первичные преобразователи и показывающие приборы взаимозаменяемы в пределах штатной комплектации системы. При обслуживании Д-1М лучше проверять вместе с указателем, проводкой, приводом и механическим соединением, потому что неверные показания могут быть связаны не только с датчиком, но и с прибором или приводной частью.
Установка и механическое соединение Д-1М

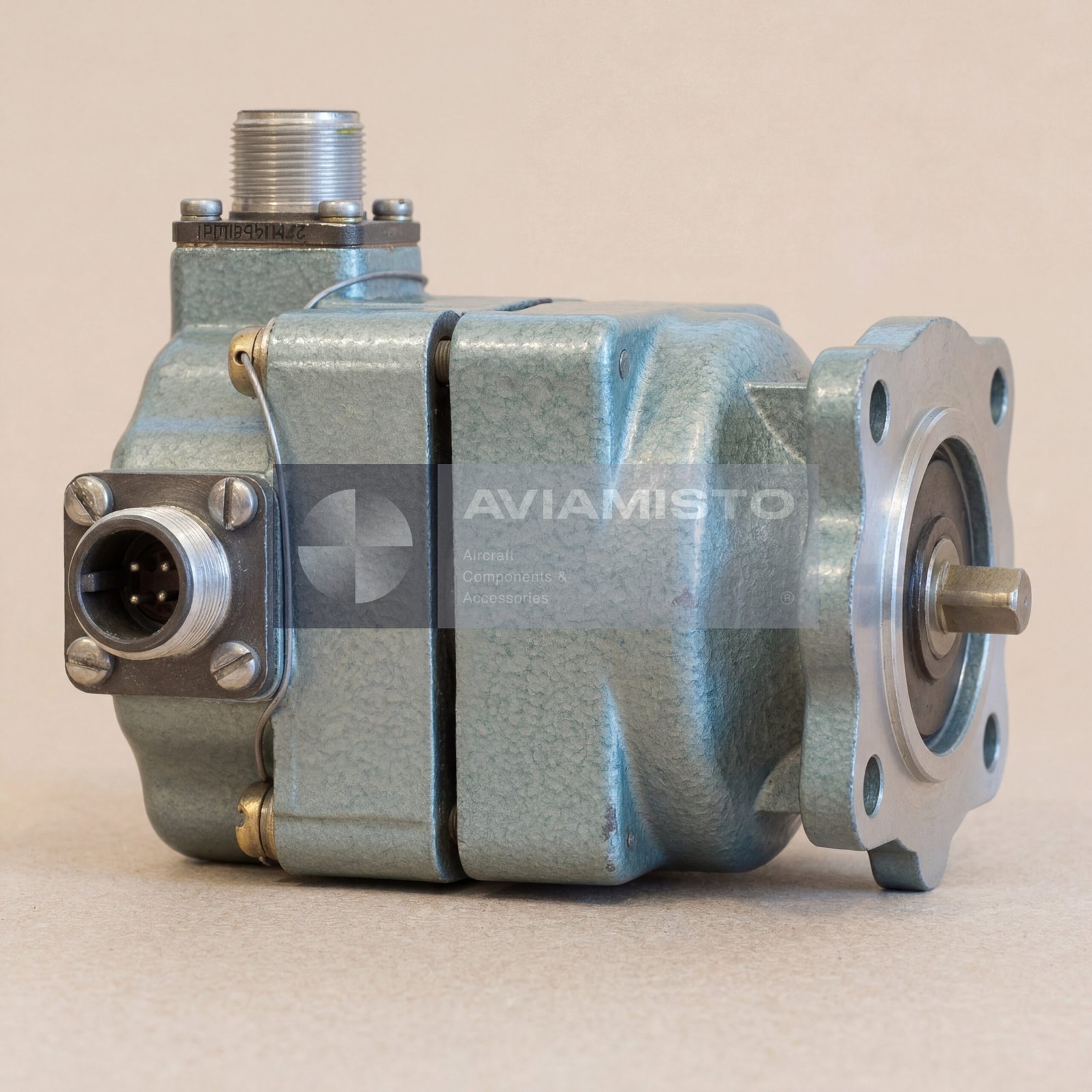

Крепление Д-1М к приводу объекта выполняется через четырехушковый фланец. Передача вращения от приводного вала на ротор осуществляется хвостовиком, который вставляется во втулку и фиксируется через квадрат хвостовика и замок. Между втулкой ротора и хвостовиком установлен сальник, предотвращающий попадание смазки во внутреннюю полость преобразователя. При монтаже это важно учитывать, потому что попадание смазки и нарушение уплотнения могут повлиять на работу узла.
Идентификация и заказ Д-1М
Перед заказом Д-1М маркировку изделия нужно сверить с документацией тахометра, каталогом деталей воздушного судна или оборудования и типом установленного показывающего прибора. Важно уточнить, требуется только первичный преобразователь или комплект тахометра с указателем. Для точного подбора лучше указать тип техники, обозначение тахометрической системы, климатическое исполнение и приложить фото шильдика, если оно есть. Изделие также известно под обозначениями Д-1М, Д1 М, Д1М, D-1M, D1 M, D1M, d-1m, d 1m и d1m.
Технические характеристики
- Тип изделия
- Первичный преобразователь тахометра / тахогенератор
- Функция
- Преобразование частоты вращения вала в ЭДС с частотой, пропорциональной частоте вращения
- Применение / Где используется
- Тахометрические системы контроля частоты вращения валов
- Система / Место установки
- Система измерения оборотов вала
- Состав изделия
- Работает совместно с показывающим прибором в составе тахометра ТМи1-М1
Все характеристикиСвернуть характеристики
- Количество подключенных показывающих приборов
- 1
- Частота вращения по шкале показывающего прибора
- 750 об/мин
- Междуфазовое напряжение
- 10.5–12.5 В после 1 мин работы
- Конструкция
- Трехфазный генератор переменного тока с постоянным магнитом-ротором
- Крепление
- Четырехушковый фланец
- Габаритные размеры
- 130 × 112 × 62 мм
- Масса
- Не более 0.9 кг
- Температура окружающего воздуха / исполнение У2
- −60…+80 °C
- Температура окружающего воздуха / исполнение Т2
- −20…+80 °C
- Относительная влажность
- 30–80%
- Виброустойчивость
- 10–600 Гц; ускорение не более 100 м/с²
- Взаимозаменяемость
- Однотипные первичные преобразователи и показывающие приборы взаимозаменяемы в пределах штатной системы
- Документация
- Документация тахометра, паспорт изделия, каталог деталей оборудования
