ФГ11БН

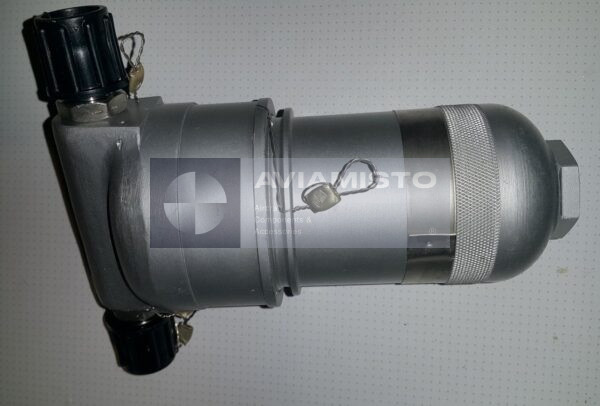

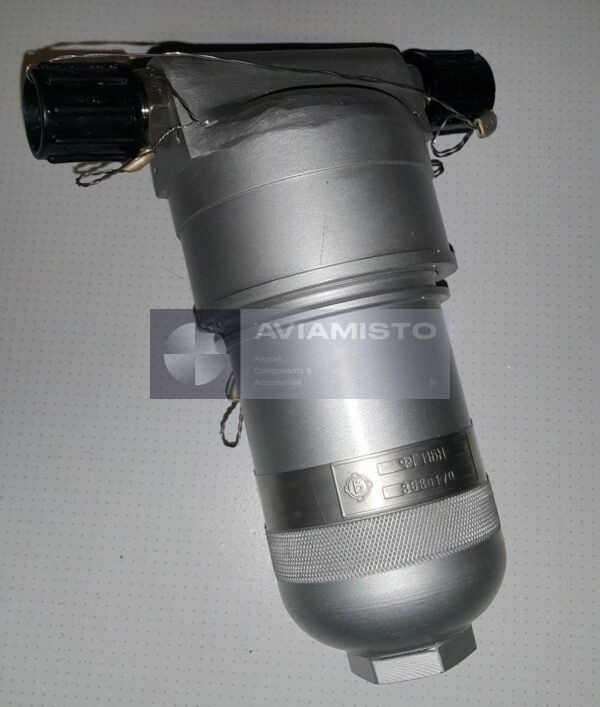

ФГ11БН гидравлический фильтр для авиационных систем

ФГ11БН — гидравлический фильтр для авиационных гидросистем и специальной техники. Его устанавливают в линию, где рабочую жидкость нужно очистить до попадания в насосы, клапаны, исполнительные механизмы и другую гидроаппаратуру. Это не регулятор давления и не управляющий агрегат. Фильтр делает более простую работу: задерживает механические частицы и не дает загрязнению идти дальше по системе.

Очистка жидкости АМГ-10 через ФГ11БН

Фильтр рассчитан на работу с гидравлической жидкостью АМГ-10. Внутри стоит регенерируемый фильтроэлемент, через который проходит поток рабочей жидкости. Он удерживает частицы в заданном диапазоне тонкости фильтрации. Для гидросистем это не мелочь. Грязь в жидкости может попасть на уплотнительные поверхности, в малые проходные сечения или в клапанный узел. Сначала это выглядит как небольшое отклонение в работе, а потом может перейти в нормальную неисправность агрегата.

Работа гидросистемы с фильтром ФГ11БН

В системе ФГ11БН работает вместе с трубопроводами, насосами, напорными линиями, запорной арматурой, исполнительными механизмами и сервисными соединениями. Сам фильтр не решает все проблемы чистоты, но убирает часть загрязнений из потока. Если в линии растет сопротивление или агрегаты начинают работать нестабильно, фильтр проверяют вместе с состоянием жидкости, насосом, клапанами и общей чистотой системы. Забитый фильтроэлемент иногда дает признаки, похожие на отказ другого узла.

Применение фильтра ФГ11БН на технике

ФГ11БН применяется в авиационных и специальных гидравлических системах, работающих под номинальным высоким давлением. В технических перечнях он указывается как фильтр для АМГ-10 с регенерируемым фильтроэлементом 340.044А. Конкретную применяемость лучше проверять по документации изделия или каталогу техники. Внешне похожий фильтр может отличаться резьбой, расходом, фильтроэлементом, температурным диапазоном или габаритами. Поэтому при подборе важна не только форма корпуса, но и точная маркировка.

Идентификация и заказ фильтра ФГ11БН

Перед заказом маркировку установленного фильтра нужно сверить с каталогом деталей, паспортом или техническим описанием системы. В русской документации основное обозначение пишется кириллицей: ФГ11БН. В экспортных запросах могут встречаться варианты FG11BN и FG-11BN. Если запрос связан с обслуживанием, лучше сразу уточнить, нужен фильтр в сборе или фильтроэлемент 340.044А. Изделие также известно под альтернативными обозначениями FG11BN и FG-11BN.

Тип изделия: Гидравлический фильтр
Функция: Фильтрация гидравлической жидкости от механических загрязнений
Применение / Где используется: Авиационные гидросистемы и гидравлические системы специальной техники
Система / Место установки: Гидравлическая система
Рабочая среда: АМГ-10
Обозначение фильтроэлемента: 340.044А
Тонкость фильтрации (номинальная / абсолютная): 16 / 25 мкм
Номинальное рабочее давление: 21 МПа
Номинальная пропускная способность: 40 л/мин
Гидравлическое сопротивление чистого фильтра: Не более 0.18 МПа
Диапазон температур: −60…+100 °C
Габариты: L 80 мм, H 184 мм, D 65 мм
Присоединительная резьба: M16×1
Масса: Не более 1.6 кг
Комплект поставки: Фильтр в сборе с регенерируемым фильтроэлементом
Документация: Техническая документация на гидравлический фильтр ФГ11БН
