АД-50

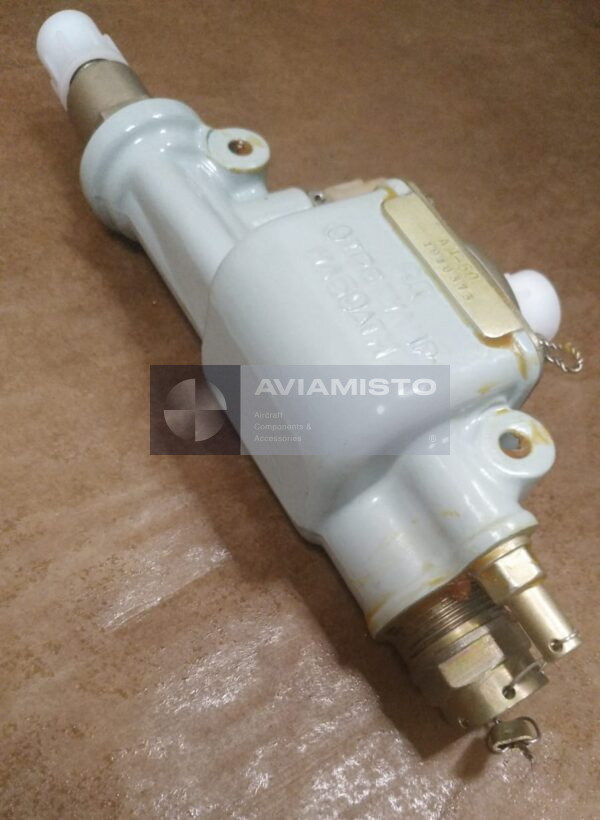

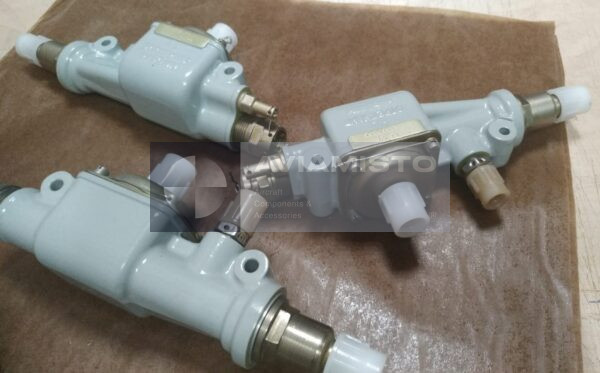

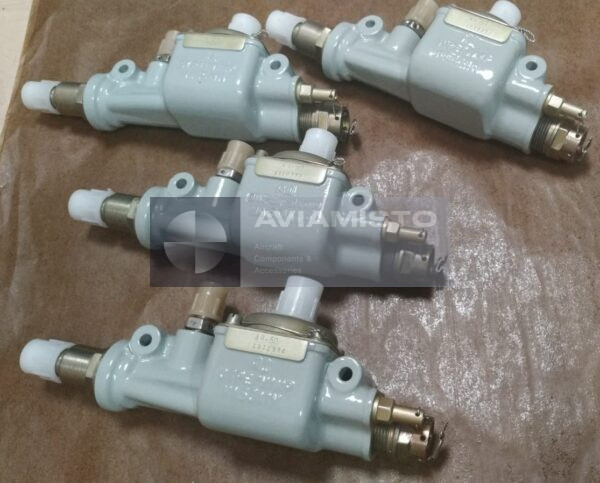

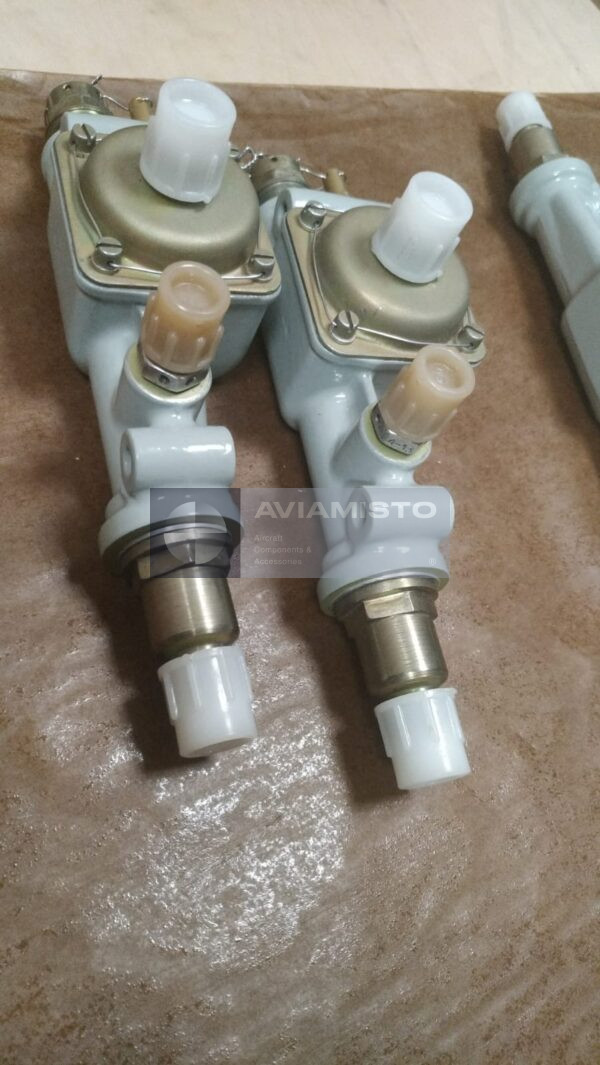

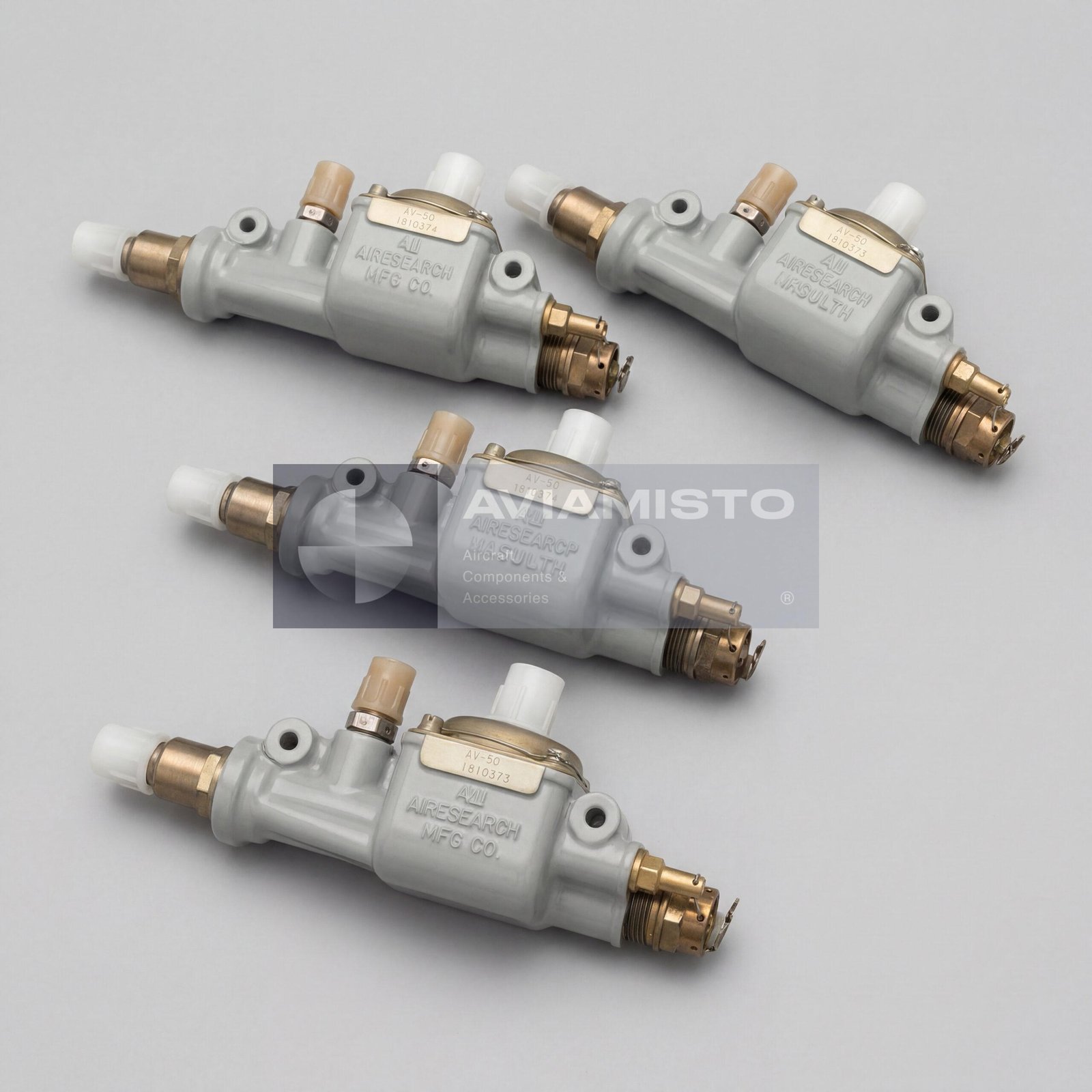

АД-50 автомат давления в пневмосистеме ВС

АД-50 — автомат давления, который применяется в бортовой пневматической системе воздушного судна. Он работает со сжатым воздухом и управляет режимом воздушного компрессора. По назначению это не редуктор и не исполнительный агрегат для подачи воздуха потребителям. АД-50 следит за давлением в воздушном баллоне и в нужный момент переводит компрессор с рабочего режима на холостой ход. Когда давление снижается, автомат снова включает компрессор на зарядку системы.

Как АД-50 управляет компрессором

Принцип работы достаточно простой. Пока давление в баллоне ниже заданного уровня, компрессор работает на наполнение системы. После достижения верхнего предела АД-50 разгружает компрессор и переводит его на холостой ход. При падении давления до нижнего порога компрессор снова подключается к работе. Такая схема позволяет держать запас сжатого воздуха в нужных пределах и не гонять компрессор под нагрузкой без необходимости.

АД-50 в составе пневматического контура

В пневмосистеме АД-50 работает вместе с компрессором, воздушными баллонами, обратными клапанами, зарядными трубопроводами, манометрами и потребителями сжатого воздуха. Если система плохо набирает давление или компрессор не разгружается, сам автомат не всегда является причиной. Обычно проверяют весь участок: работу компрессора, герметичность магистралей, состояние клапанов, давление в баллонах и настройку автомата. Иначе есть риск заменить исправный АД-50, а неисправность останется в линии.

АД-50 и компрессоры серии АК-50

АД-50 применяется в пневмосистемах с механическими воздушными компрессорами серии АК-50, включая АК-50Т. Автомат нужен для нормального чередования двух режимов: зарядки баллона и холостого хода компрессора. Для компрессора это важно, потому что постоянная работа под нагрузкой без необходимости увеличивает износ и нагрев. АД-50 снимает нагрузку после набора давления и возвращает компрессор в работу, когда запас воздуха в системе уменьшается.

Проверка и заказ автомата давления АД-50

Перед заказом нужно сверить маркировку установленного автомата с каталогом деталей, этикеткой АД-50 ЭТ или документацией по техническому обслуживанию. В русской документации основное обозначение пишется кириллицей: АД-50. В экспортных запросах может встречаться латинская форма AD-50. При подборе лучше указать не только название агрегата, но и тип воздушного судна, модель компрессора и место установки. Если есть фото маркировки, его стоит приложить к запросу. Изделие также известно под обозначением AD-50.
