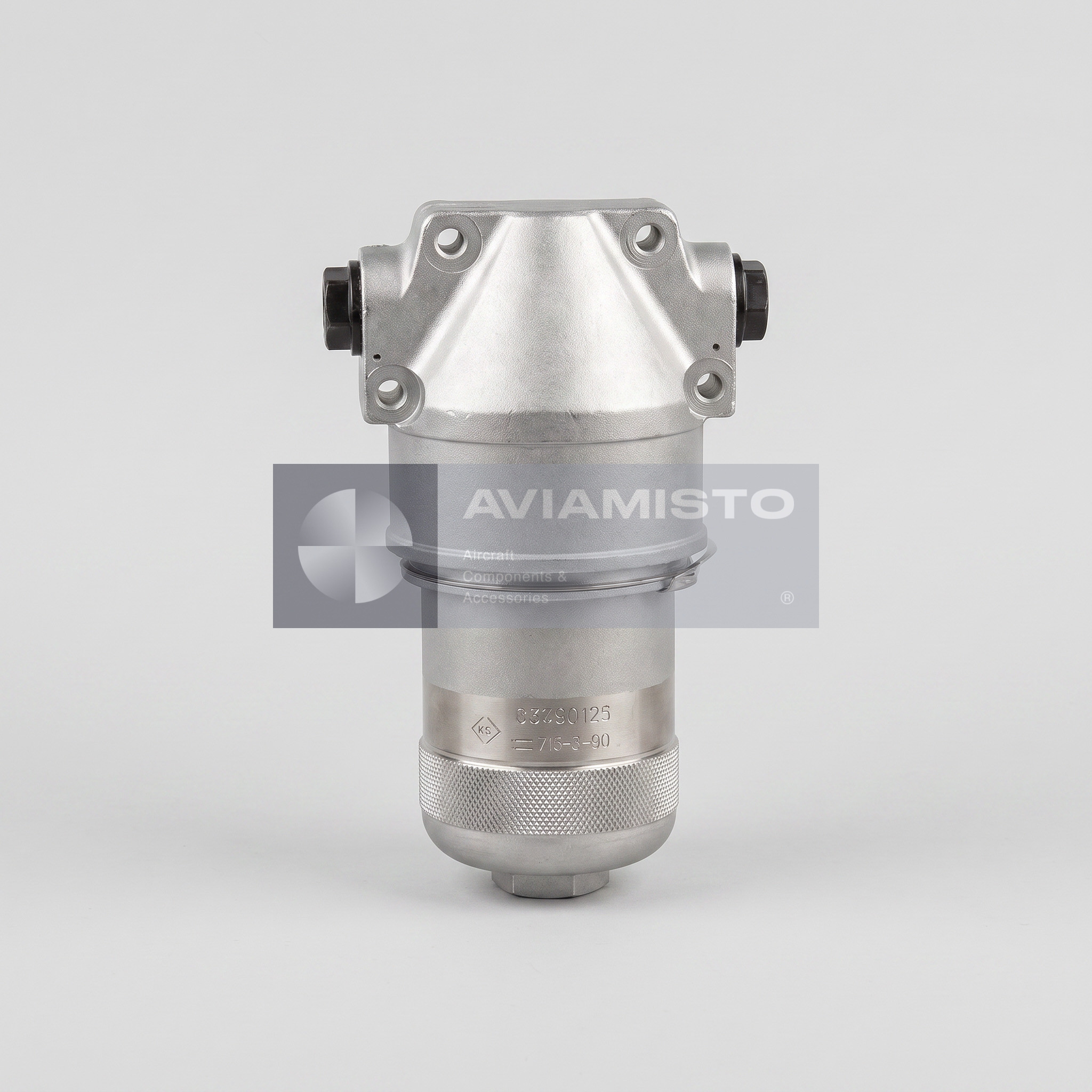

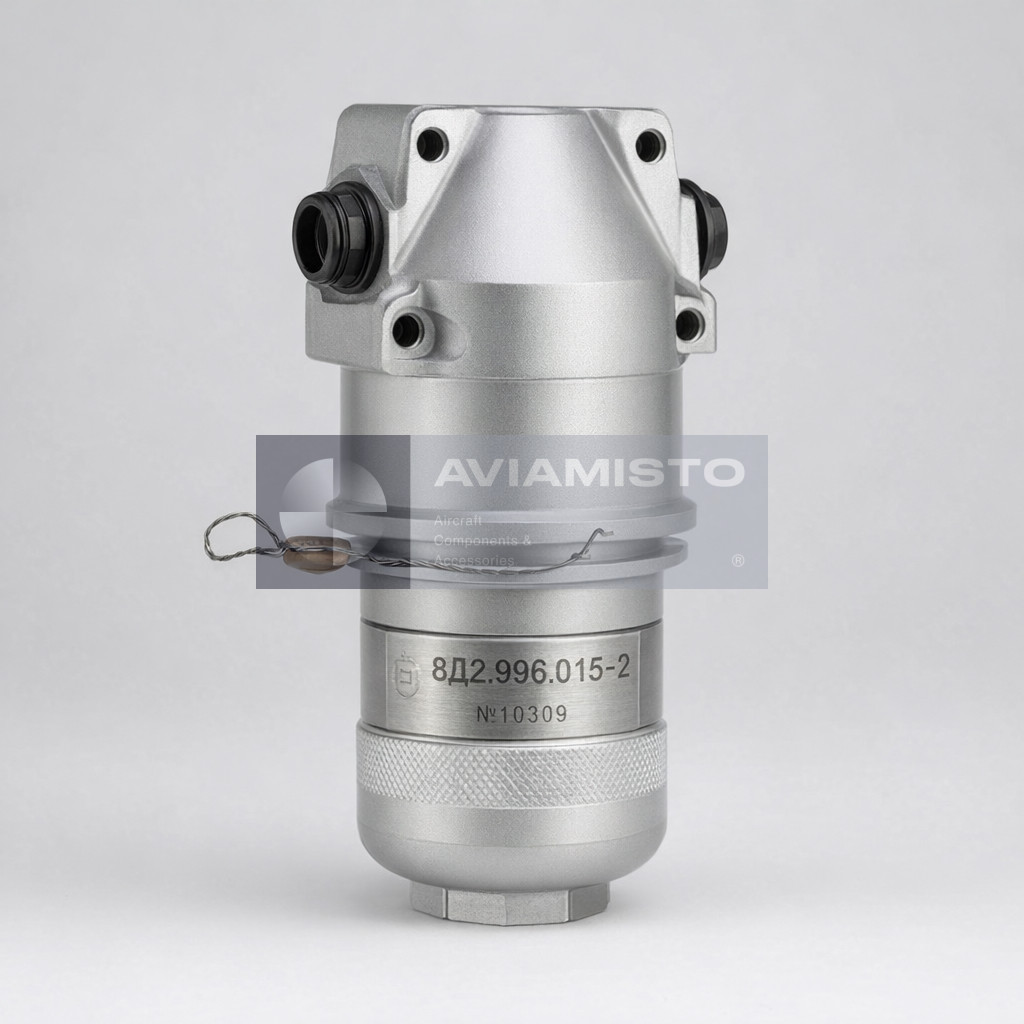

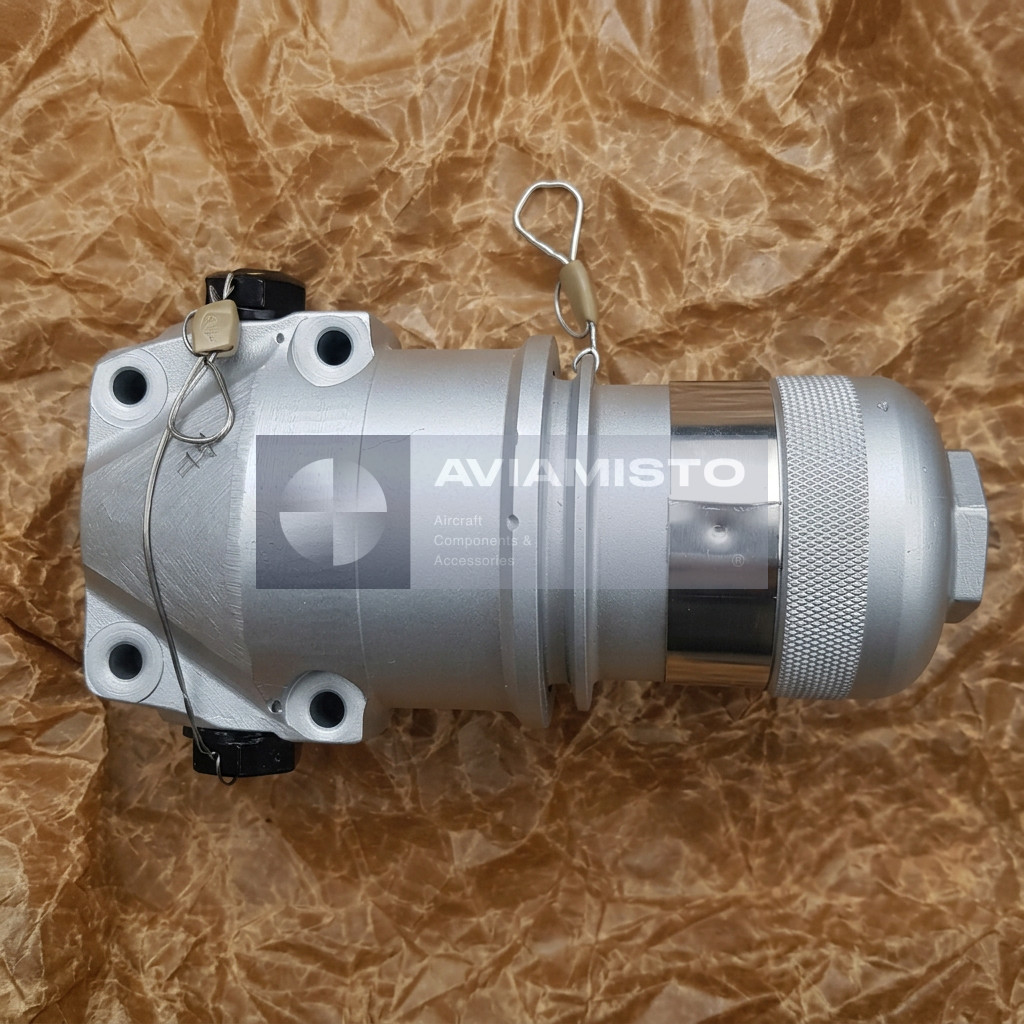

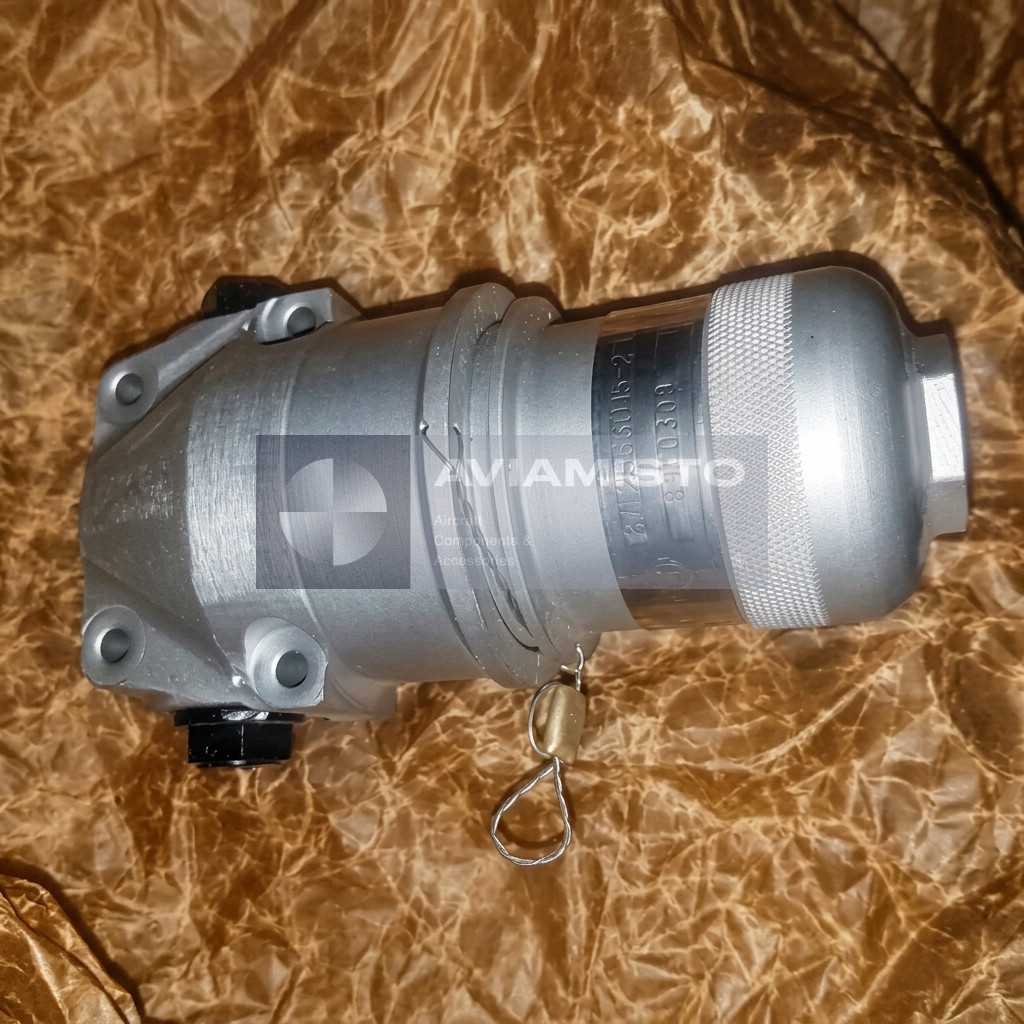

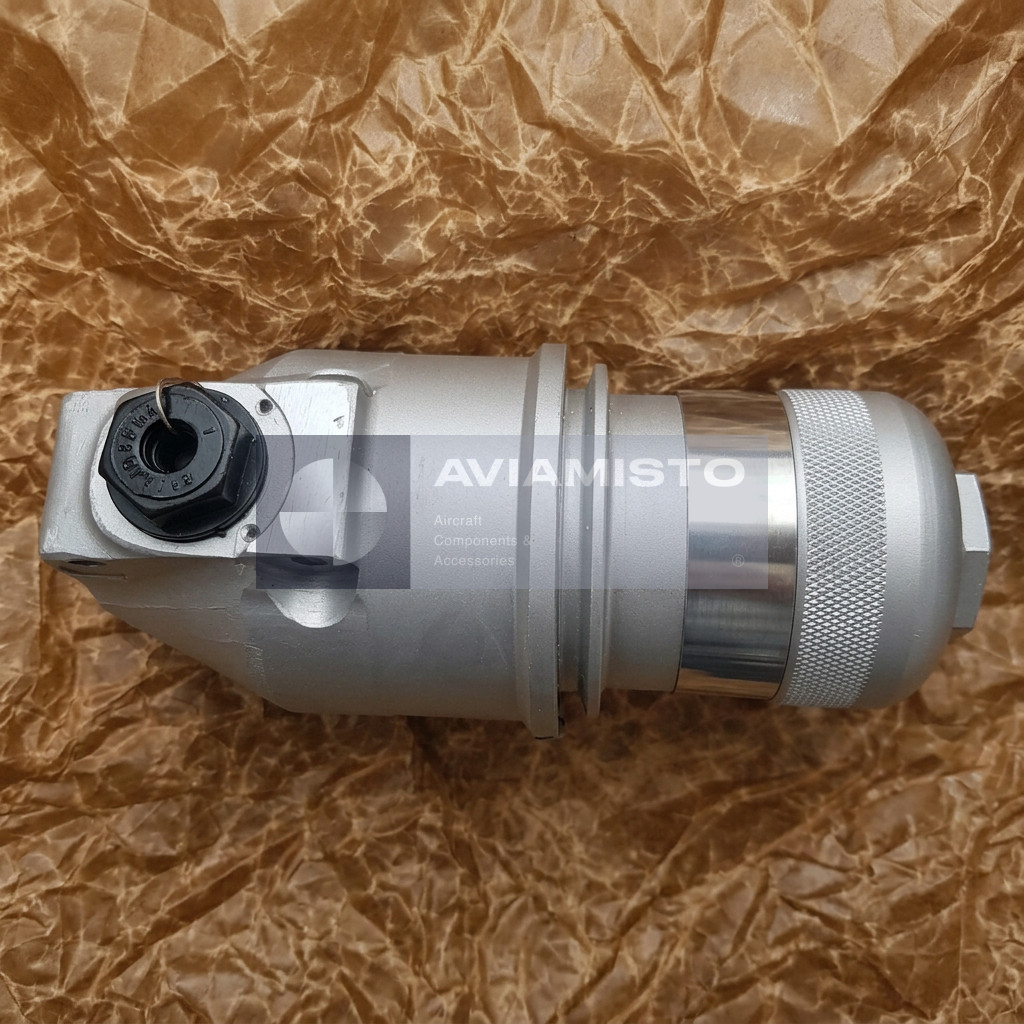

8Д2.966.015-2

Рабочая среда и место в системе

Гидравлический фильтр устанавливается в линии, где необходимо сохранить требуемое состояние рабочей среды и защитить последующие узлы. Загрязнение, избыточное сопротивление или неверная установка способны повлиять на насосы, клапаны, регуляторы и исполнительные механизмы, расположенные дальше по потоку. Поэтому при диагностике проверяют не только корпус, но и состояние внутренних элементов, уплотнений, соединений и направление потока. Для фильтра указаны жидкости АМГ-10 и 7-50С-3; использование другой рабочей жидкости требует согласования по документации системы.

Рабочие параметры 8Д2.966.015-2

В опубликованных технических данных указаны следующие параметры: обозначение фильтроэлемента — 8Д2.966.022-1; тонкость фильтрации (номинальная/абсолютная), мкм — 16/25; рабочая среда — АМГ-10, 7-50С-3 и др. по согласованию; номинальное давление рабочей среды — 21 МПа; номинальная пропускная способность, л/мин — 10; гидравлическое сопротивление чистого фильтра при номинальной пропускной способности, не более, МПа — 0,18. При входном контроле данные на маркировке и в паспорте сопоставляют с параметрами демонтированного изделия. Если найденные документы относятся к другой модификации, числовые характеристики нельзя автоматически переносить на 8Д2.966.015-2.

Конструкция и сопряжённые компоненты

В доступном описании отмечены: регенерируемый фильтрующий элемент, перепускной клапан, отсечной клапан. Состояние сопряжённых компонентов влияет на работу всей линии: загрязнённый фильтроэлемент, повреждённое уплотнение либо неисправный клапан могут создавать симптомы, похожие на отказ основного агрегата. Непосредственно связанные позиции: 8Д2.966.022-1. Это внутренний фильтроэлемент, а не замена фильтра в сборе. Во время обслуживания проверяют чистоту каналов, целостность резьбы и штуцеров, отсутствие коррозии и механических повреждений, а также соответствие комплекта поставки техническому заданию.

Идентификация и заказ изделия

В запросе рекомендуется указывать обозначение 8Д2.966.015-2, тип системы, место установки, требуемое состояние и комплект документов. Полезно приложить фотографию шильдика или маркировки снятого агрегата, однако выбирать замену только по внешнему виду нельзя. Перед монтажом сверяют паспорт, чертёж или каталог деталей, рабочую среду, присоединительные размеры и основные параметры. Поставка оформляется как предварительный заказ; фактическую комплектность, срок и наличие паспорта, свидетельства о проверке либо других документов необходимо согласовать до подтверждения заказа.

Применяемость: К подтверждённым применениям относится вертолёт Ми-26. Точное место установки следует сверять с документацией воздушного судна и полной маркировкой изделия.
