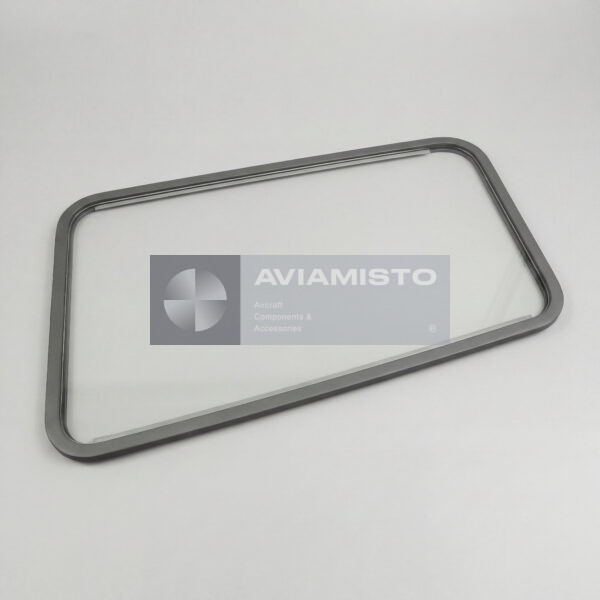

В8БП.000-01

Обзор экипажа через стекло В8БП.000-01

Боковой обзор для вертолета особенно важен при рулении, висении, заходе на площадку, посадке и работе рядом с препятствиями. Через В8БП.000-01 пилоты контролируют боковой сектор и внешнюю обстановку вокруг машины. Если стекло имеет трещины, расслоение, оптические искажения, следы обледенения или неработающий обогрев, обзор может заметно ухудшиться. Поэтому при обслуживании его проверяют сразу по нескольким признакам: прозрачность, состояние кромок, отсутствие повреждений, качество триплекса и исправность электрической части.

Защита В8БП.000-01 от запотевания и обледенения

В8БП.000-01 выполняет функцию антиобледенения и защиты от запотевания за счет встроенного пленочного электронагревателя. При подаче питания нагревательный слой прогревает стекло и помогает предотвращать образование льда снаружи и конденсата внутри кабины. Это важно при полетах в холодную погоду, высокой влажности, осадках и при резкой смене температурных условий. Обогрев стекла работает непосредственно по поверхности остекления и помогает сохранить нормальную прозрачность там, где одного обдува или вентиляции может быть недостаточно.

Конструкция стекла В8БП.000-01

В8БП.000-01 изготовлено как многослойное безопасное стекло типа триплекс. Согласно предоставленному описанию, оно состоит из двух плоских силикатных стекол, склеенных между собой прозрачной прослойкой. Такая конструкция повышает механическую прочность и делает поведение стекла более безопасным при повреждении. Для кабины экипажа важны не только прочность и размеры, но и отсутствие искажений обзора. При дефектации смотрят трещины, сколы по кромке, расслоение, повреждения поверхности, состояние выводов обогрева и равномерность работы нагревательного слоя.

Электрообогрев В8БП.000-01 через АТ-8-3

Обогрев В8БП.000-01 реализован встроенным пленочным электронагревателем. Стекло работает в составе системы противообледенения остекления кабины и получает питание через автотрансформатор АТ-8-3. Если обогрев не включается, стекло греется медленно или прогрев идет неравномерно, причину нужно искать не только в самом стекле. Проверяют цепь питания, разъемы, проводку, органы управления и выход автотрансформатора. Повреждение нагревательного слоя внутри стекла также может привести к частичной или полной потере функции обогрева.

Применение В8БП.000-01 на вертолетах Ми-8 / Ми-171

В8БП.000-01 применяется на вертолетах Ми-8, Ми-8МТВ-1, Ми-8АМТ и Ми-171 в зависимости от исполнения кабины и системы остекления. Оно устанавливается как боковое стекло кабины и входит в контур обогрева / противообледенения остекления. Перед заменой нужно сверять не только обозначение, но и размеры, толщину, сторону установки, форму стекла и электрические выводы. Внешне похожие стекла могут отличаться исполнением, схемой нагревателя или подключением, поэтому подбор лучше делать по паспорту и каталогу деталей конкретного борта.

Поставка и документы на В8БП.000-01

При заказе основное обозначение следует указывать как В8БП.000-01, а латинское написание V8BP.000-01 можно добавлять как альтернативное. Стекло обычно поставляется как отдельный электрообогреваемый элемент остекления с паспортом изделия. Перед установкой проверяют отсутствие транспортных повреждений, состояние кромок, прозрачность, целостность триплекса, исправность обогрева и соответствие габаритам. Паспорт должен подтверждать обозначение В8БП.000-01, приемку и пригодность стекла для применения на нужной модификации вертолета.

Связанные изделия системы: В8БП.000. Они объединены по функции и месту в системе, но не обозначаются как взаимозаменяемые.
