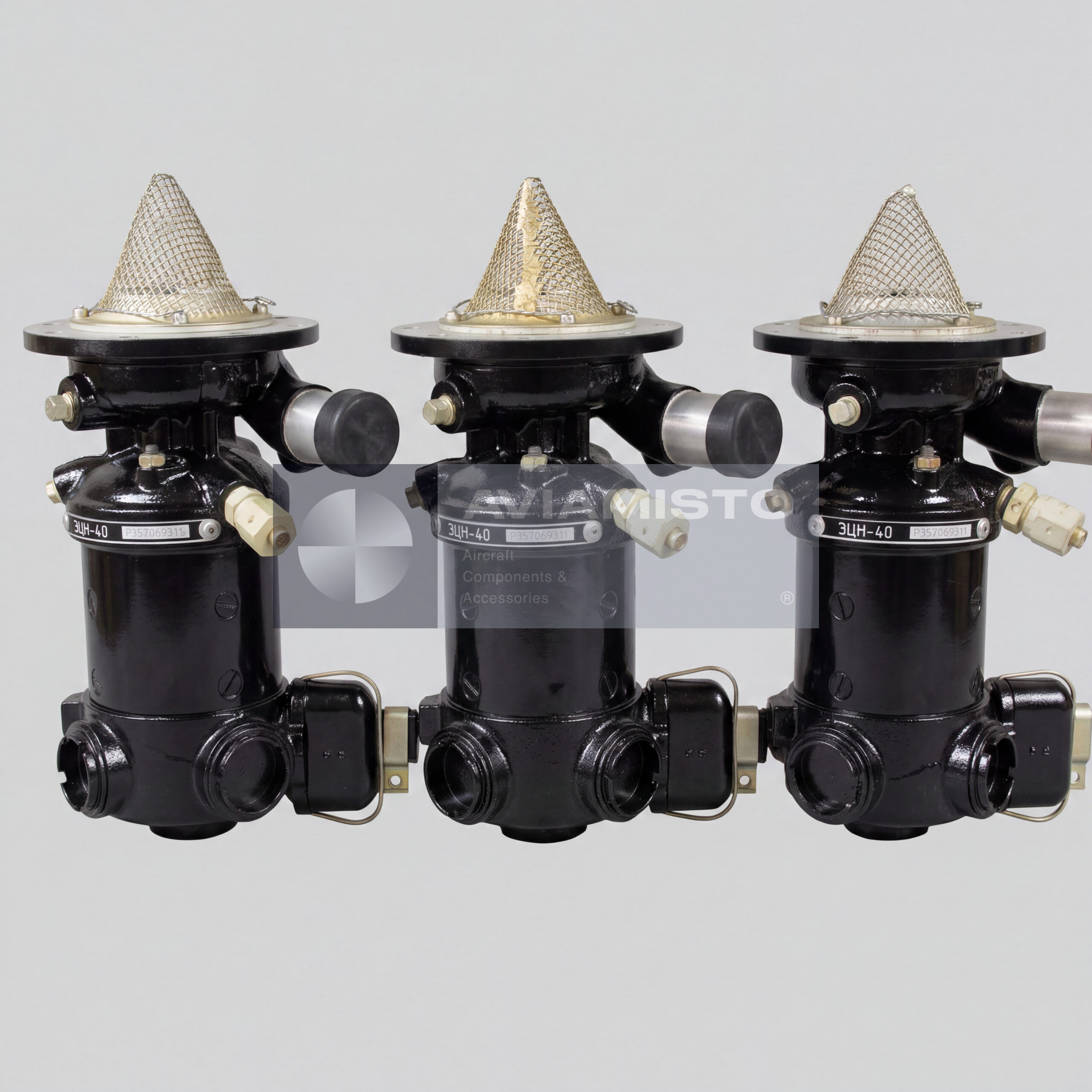

ЭЦН-40

Подача топлива насосом ЭЦН-40 к насосам-регуляторам

ЭЦН-40 создает необходимую подачу и напор в линии от расходного бака к топливной аппаратуре двигателя. Для насоса-регулятора важно получать топливо без провалов, подсоса, кавитации и резких изменений условий на входе. Если подача нестабильна, это может повлиять на работу топливного регулирования двигателя. Поэтому ЭЦН-40 проверяют не только по включению электродвигателя, но и по фактической производительности, напору и устойчивости работы в составе топливной схемы.

Два насоса ЭЦН-40 в топливной системе Ми-8

На вертолетах Ми-8 обычно установлены два насоса ЭЦН-40, работающие параллельно. Такая схема повышает надежность питания: при отказе одного насоса второй способен обеспечить подачу топлива в двигательную систему. Для вертолета это важный резерв, потому что устойчивость топливного питания напрямую связана с работой двигателей. В ряде исполнений ЭЦН-40 пришел на замену более ранним агрегатам типа ПЦР-1В, поэтому при замене нужно сверять схему конкретного борта и допустимые варианты установки.

Конструкция и привод ЭЦН-40

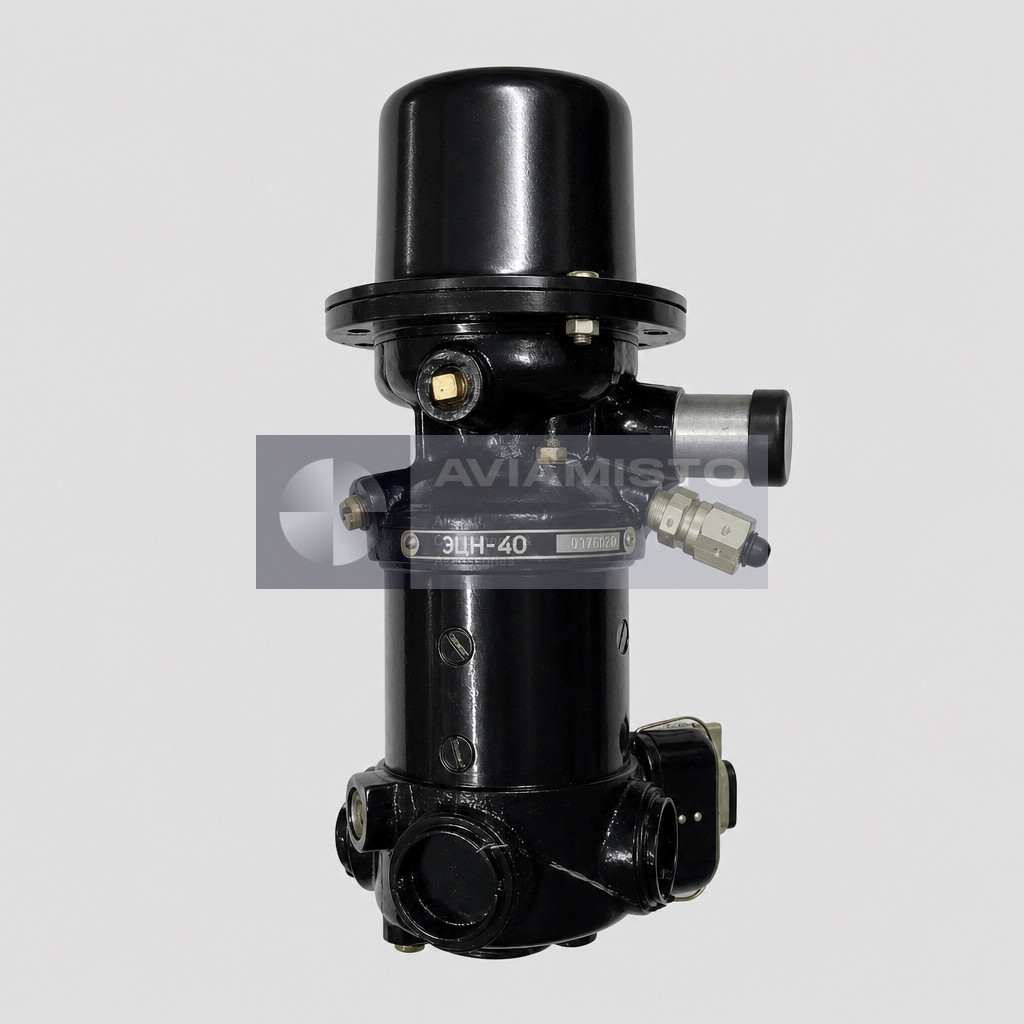

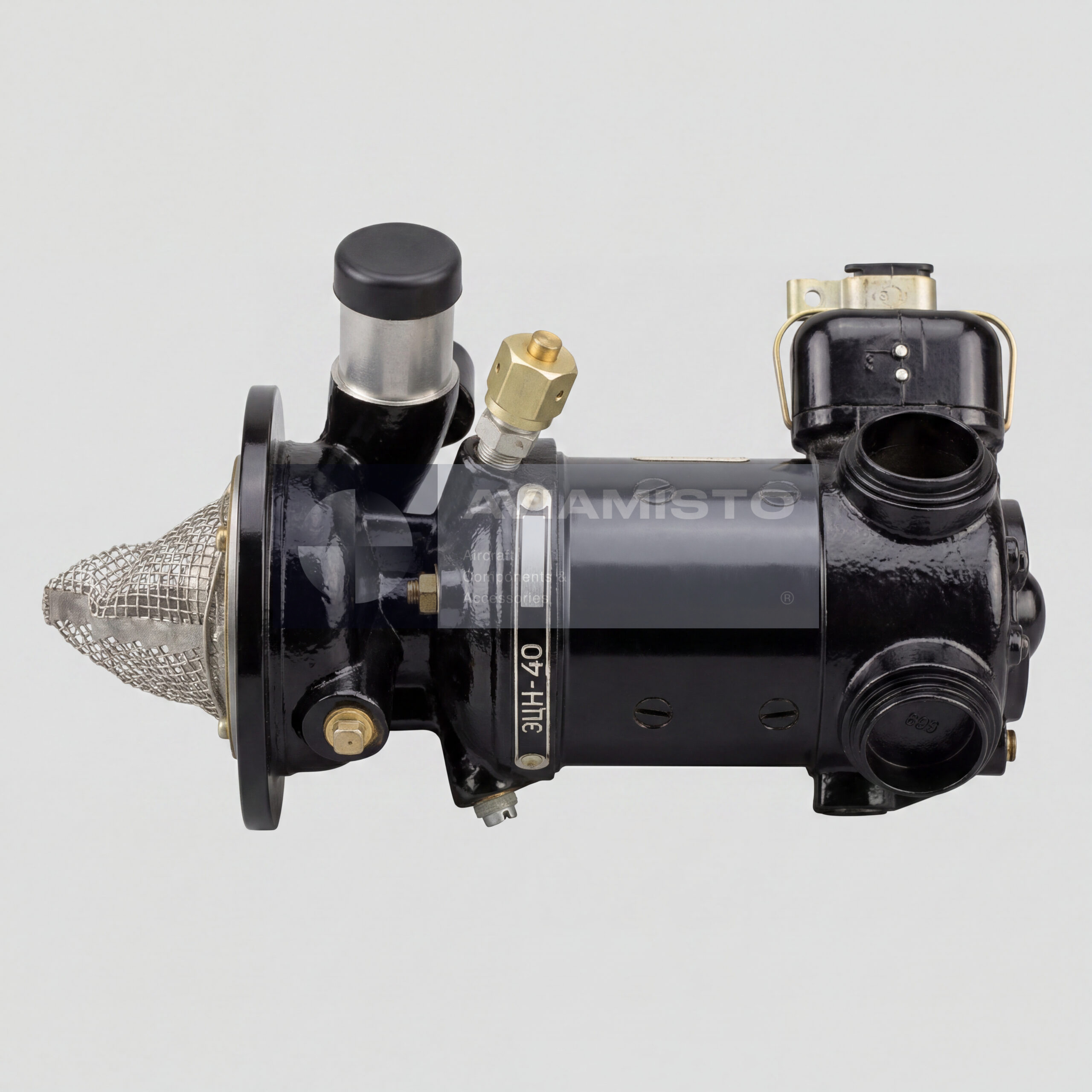

ЭЦН-40 поставляется как насосный агрегат с электродвигателем постоянного тока, обычно МП-100Б1-2С. Электродвигатель вращает вал насоса, а центробежная часть создает подачу топлива с заданным напором. Конструкция рассчитана на работу в авиационной топливной системе, где важны стабильные обороты, чистота топлива и отсутствие ограничений на входе. Насос компактный, но нагруженный, поэтому состояние электродвигателя, подшипников, крыльчаток и уплотнений напрямую влияет на его ресурс.

Двухступенчатая схема ЭЦН-40

Особенность ЭЦН-40 — двухступенчатая схема на одном валу. В конструкции используется основная большая центробежная крыльчатка и малая крыльчатка типа импеллера, которая выполняет противокавитационную функцию. Это помогает удерживать стабильный поток топлива и снижать риск нестабильной работы насоса при изменении условий в топливной магистрали. Для авиационной системы это важный момент: топливо должно подаваться ровно, без срывов потока и без условий, которые могут привести к кавитации.

Дренажная полость и защита электрической части

Между двумя сальниками вала ЭЦН-40 предусмотрена дренажная полость с отводным штуцером. Эта полость нужна для того, чтобы при износе уплотнений топливо не попадало в электрическую часть насоса. Для агрегата, где рядом находятся топливная и электрическая зоны, это принципиальная конструктивная защита. При обслуживании обращают внимание на дренаж, следы подтекания, состояние сальников, изоляцию электродвигателя, разъем, корпус и возможные следы коррозии или загрязнения после хранения.

Поставка и идентификация ЭЦН-40

При заказе нужно указывать полное обозначение ЭЦН-40 и тип воздушного судна. Аббревиатура “ЭЦН” встречается и в других отраслях, но в авиационном контексте ЭЦН-40 — это конкретный вертолетный подкачивающий насос топливной системы. Перед установкой насос сверяют с каталогом деталей, схемой топливной системы и руководством по технической эксплуатации. Также важно уточнить состояние агрегата: новый, с хранения, после ремонта или после проверки, а также наличие паспорта и результатов испытаний.
