5350Т

Радиатор 5350Т в составе масляной системы охлаждения 5349Т

5350Т — авиационный воздушно-масляный радиатор, применяемый в системе охлаждения масла вертолетов семейства Ми-8 и их модификаций. Изделие устанавливается в составе более крупной радиаторной конфигурации 5349Т, которая состоит из отдельных радиаторных секций. В этой компоновке 5350Т относится к нижней радиаторной секции, а 5351Т связан с верхней частью радиатора. При этом в каталогах, коммерческих предложениях и технической переписке изделие обычно указывается просто как радиатор 5350Т, без добавления формулировки «нижняя часть» в название товара. Радиатор может поставляться в левом или правом исполнении.

Функция охлаждения масла в радиаторе 5350Т

Радиатор 5350Т участвует в теплообмене масляной системы вертолета, передавая избыточное тепло от смазочного масла воздушному потоку, проходящему через сердцевину. Во время полета и наземной работы масло должно оставаться в допустимом температурном диапазоне, чтобы сохранять нужную вязкость и обеспечивать нормальную смазку нагруженных агрегатов. Радиатор помогает поддерживать тепловой баланс системы охлаждения и стабильную работу элементов двигателя и трансмиссии. Для вертолетов типа Ми-8 это важно при запуске, наземной работе, висении, наборе высоты, крейсерском полете и эксплуатации в жарком климате.

5350Т как секция радиаторной компоновки 5349Т

5350Т следует рассматривать как одну из секций полной радиаторной компоновки 5349Т. Полный радиатор 5349Т включает верхний и нижний радиаторные элементы, которые вместе обеспечивают необходимую площадь теплообмена и пропускную способность масляного контура вертолета. Поэтому 5350Т подбирается не как отдельный универсальный теплообменник, а как элемент конкретной компоновки 5349Т. При заказе нужно заранее уточнять, требуется ли именно радиатор 5350Т, связанный с ним верхний радиатор 5351Т или полный комплект радиаторов 5349Т.

Левое и правое исполнение радиатора 5350Т

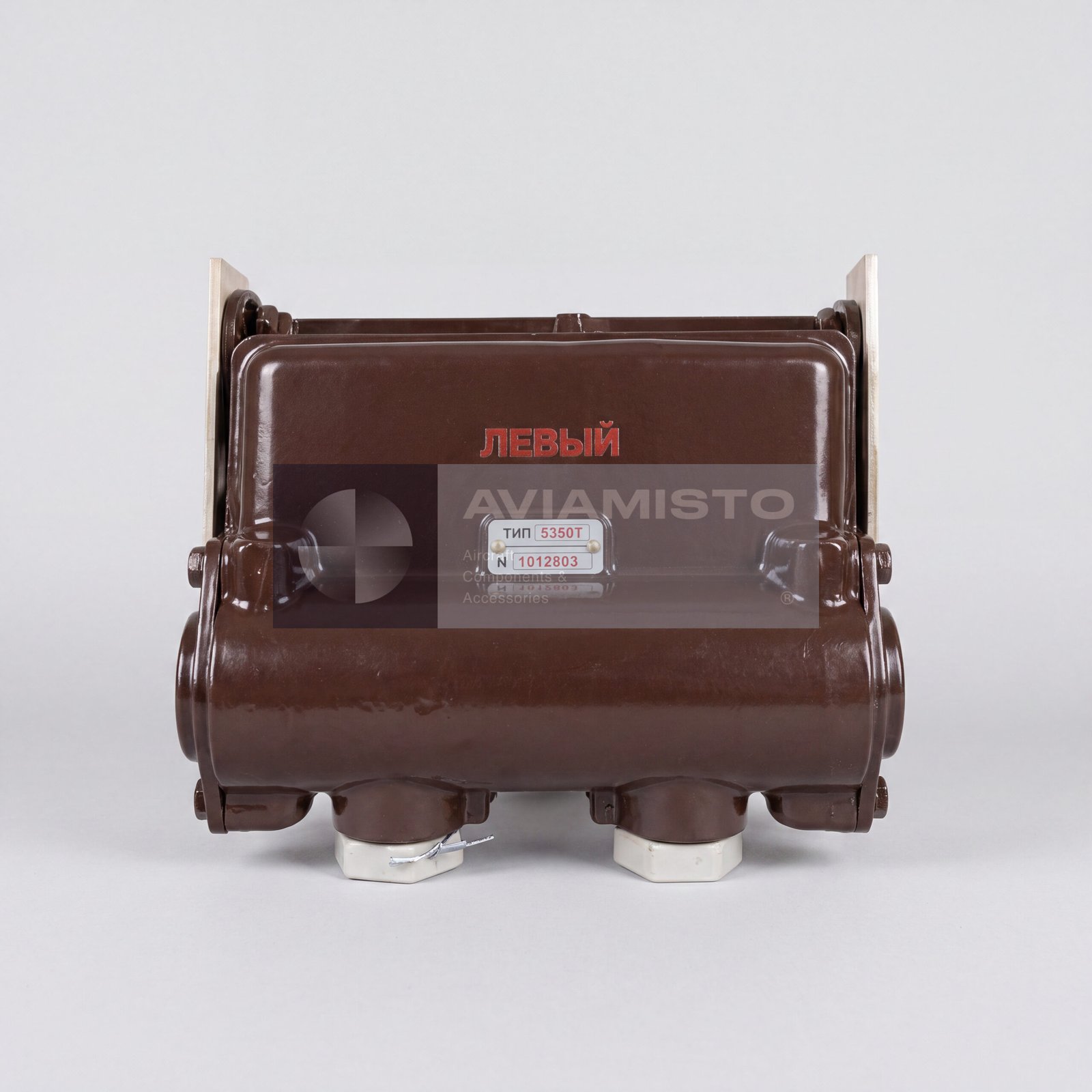

Радиатор 5350Т может поставляться в левом и правом исполнении. Эти варианты обычно имеют зеркальную компоновку и предназначены для установки на разные стороны системы охлаждения воздушного судна. Левый и правый радиаторы могут отличаться расположением патрубков, геометрией крепления, ориентацией присоединительных элементов, направлением обдува и общей схемой монтажа. Поэтому сторону установки необходимо подтверждать до размещения заказа. В техническом запросе желательно указывать конкретное исполнение: 5350Т левый или 5350Т правый, в зависимости от потребности заказчика и фактической конфигурации вертолета.

Интеграция 5350Т в масляные контуры Ми-8

В системе вертолета 5350Т работает совместно с масляными магистралями, крепежными элементами, воздушными трактами, термостатическими или перепускными узлами и верхней секцией радиаторной компоновки 5349Т. Радиатор должен обеспечивать нормальный проход масла и эффективную теплоотдачу, сохраняя герметичность при вибрациях, изменении давления и перепадах температуры. Перед установкой необходимо проверять сердцевину и коллекторы на загрязнение, коррозию, деформации, забитые каналы, поврежденные соты и следы прежних течей. Поскольку 5350Т является частью общей системы, его состояние влияет на эффективность охлаждения масла двигателя и редуктора.

Идентификация и поставка радиатора 5350Т

Изделие идентифицируется по обозначению 5350Т. В коммерческих запросах и технической переписке также может встречаться запись 53-50Т. При этом радиатор 5350Т не следует путать с другими изделиями со схожим обозначением, например с термостатическим клапаном 5350Т.010, применяемым в системах охлаждения масла. Перед поставкой или установкой радиатор необходимо сверять с документацией воздушного судна, особенно если речь идет о левом или правом исполнении. В зависимости от наличия изделие может поставляться новым, исправным, после ремонта или с хранения, с паспортом и эксплуатационной документацией.

Тип изделия: Авиационный воздушно-масляный радиатор / секция радиатора
Обозначение: 5350Т
Альтернативное обозначение: 53-50Т
Функция: Охлаждение смазочного масла в системе охлаждения вертолета
Применение / Где используется: Системы охлаждения масла двигателя и главного редуктора вертолета
Система / Место установки: Часть воздушно-масляной радиаторной компоновки 5349Т
Совместимые ВС / Оборудование: Вертолеты Ми-8, Ми-17, Ми-171, Ми-172 в зависимости от комплектации
Варианты исполнения: Левое и правое исполнение
Тип исполнения: Зеркальная левая / правая конфигурация в зависимости от стороны установки
Расположение в радиаторной компоновке: Нижняя секция радиатора 5349Т
Связанная верхняя секция: 5351Т
Связанный радиатор в сборе: 5349Т / ВМР 5349Т
Рабочая среда: Смазочное масло
Принцип охлаждения: Теплообмен между маслом и воздушным потоком
Материал: Алюминиевые коллекторы и сердцевина
Расчетная масса: Около 6,2 кг на единицу
Основа расчета массы: Примерно 40% от массы полного радиатора 5349Т — 15,4 кг
Взаимозаменяемость / совместимость: Проверяется по каталогу деталей и документации на радиаторную компоновку
Техническая документация: Паспорт изделия и эксплуатационная документация
