ИН-4

ИН-4 в системе автопилота АП-34Б

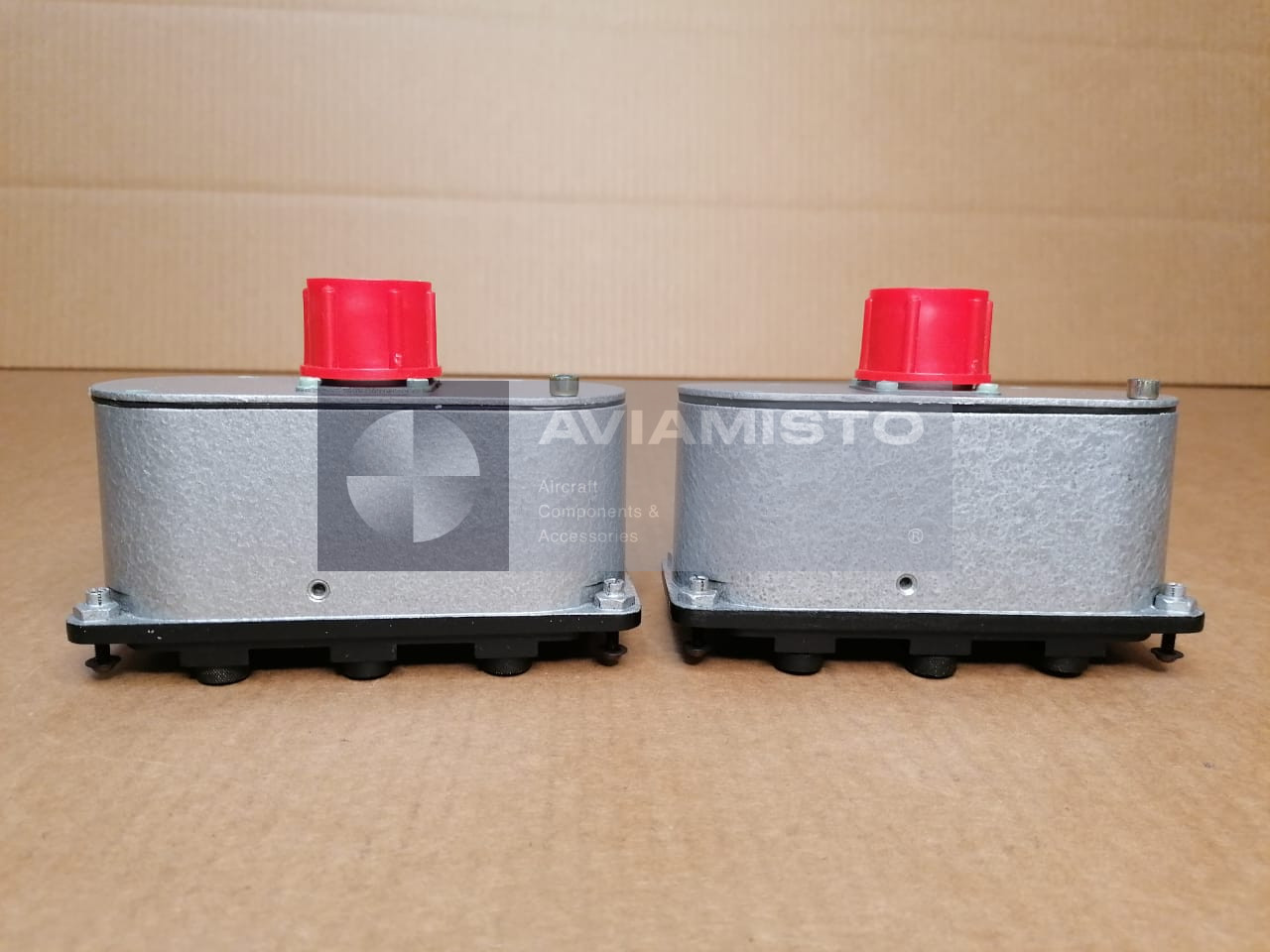

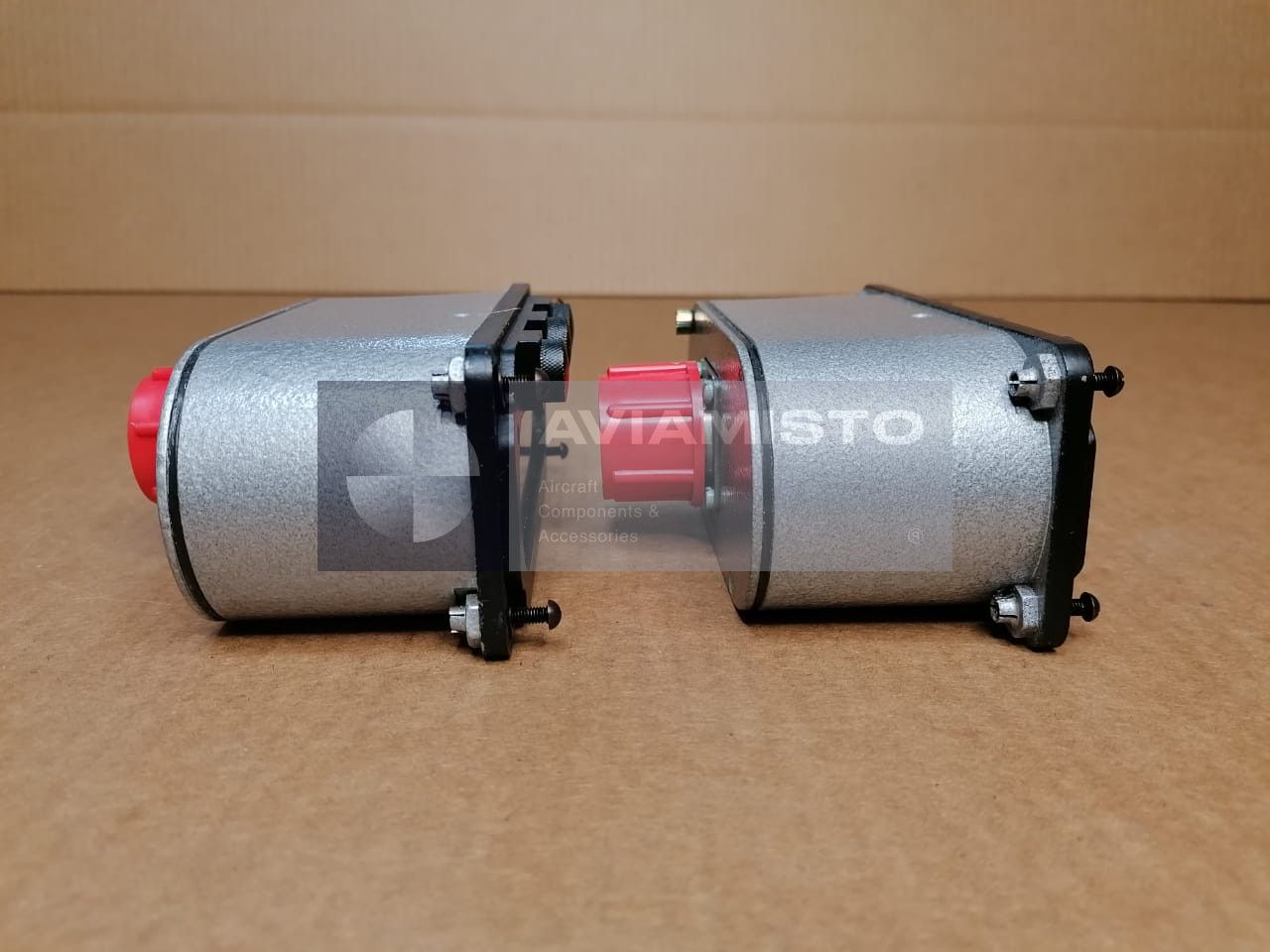

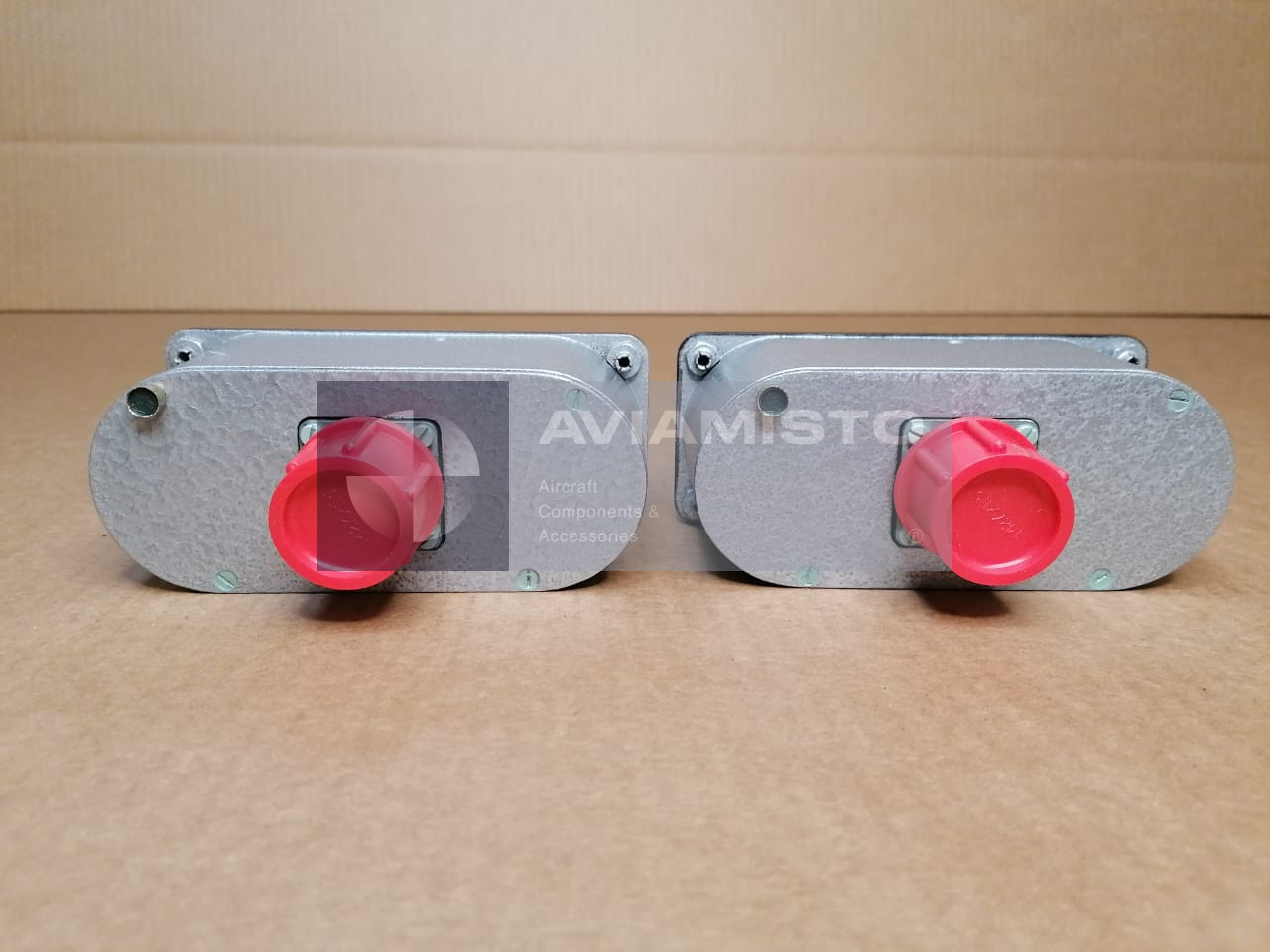

ИН-4 — авиационный нулевой индикатор, применяемый в составе системы автоматического управления АП-34Б на вертолетах семейства Ми-8 и Ми-17. Прибор показывает отклонение контролируемого сигнала от нейтрального положения и помогает наблюдать состояние каналов автопилота. Он не формирует команду и не управляет вертолетом. Его задача проще: дать визуальную картину того, насколько сигнал в контролируемой цепи ушел от нуля. Поэтому ИН-4 относится к приборам индикации, а не к исполнительным или вычислительным блокам системы.

Что показывает нулевой индикатор ИН-4

Работа ИН-4 основана на отклонении стрелки при изменении входного тока. Если сигнал близок к нейтрали, стрелка находится около нулевого положения. Если в цепи появляется смещение, стрелка показывает отклонение. В эксплуатации это помогает экипажу или техническому составу видеть поведение канала автопилота без подключения отдельной измерительной аппаратуры. Такой прибор полезен при проверке, регулировке и поиске неисправностей, особенно когда нужно быстро понять, есть ли заметное отклонение в цепи управления.

ИН-4 в каналах стабилизации вертолета

В системе АП-34Б индикатор ИН-4 связан с цепями стабилизации и управления. Через него можно контролировать сигналы, которые проходят от датчиков, усилительных блоков и других агрегатов автопилота к последующим элементам системы. Сам по себе индикатор не говорит, какая именно деталь неисправна, но он помогает увидеть факт смещения или неправильного поведения канала. Если стрелка уходит от нуля, дергается или не реагирует на проверку, это уже повод смотреть связанную цепь, питание, проводку или сам прибор.

Установка ИН-4 в кабине вертолета

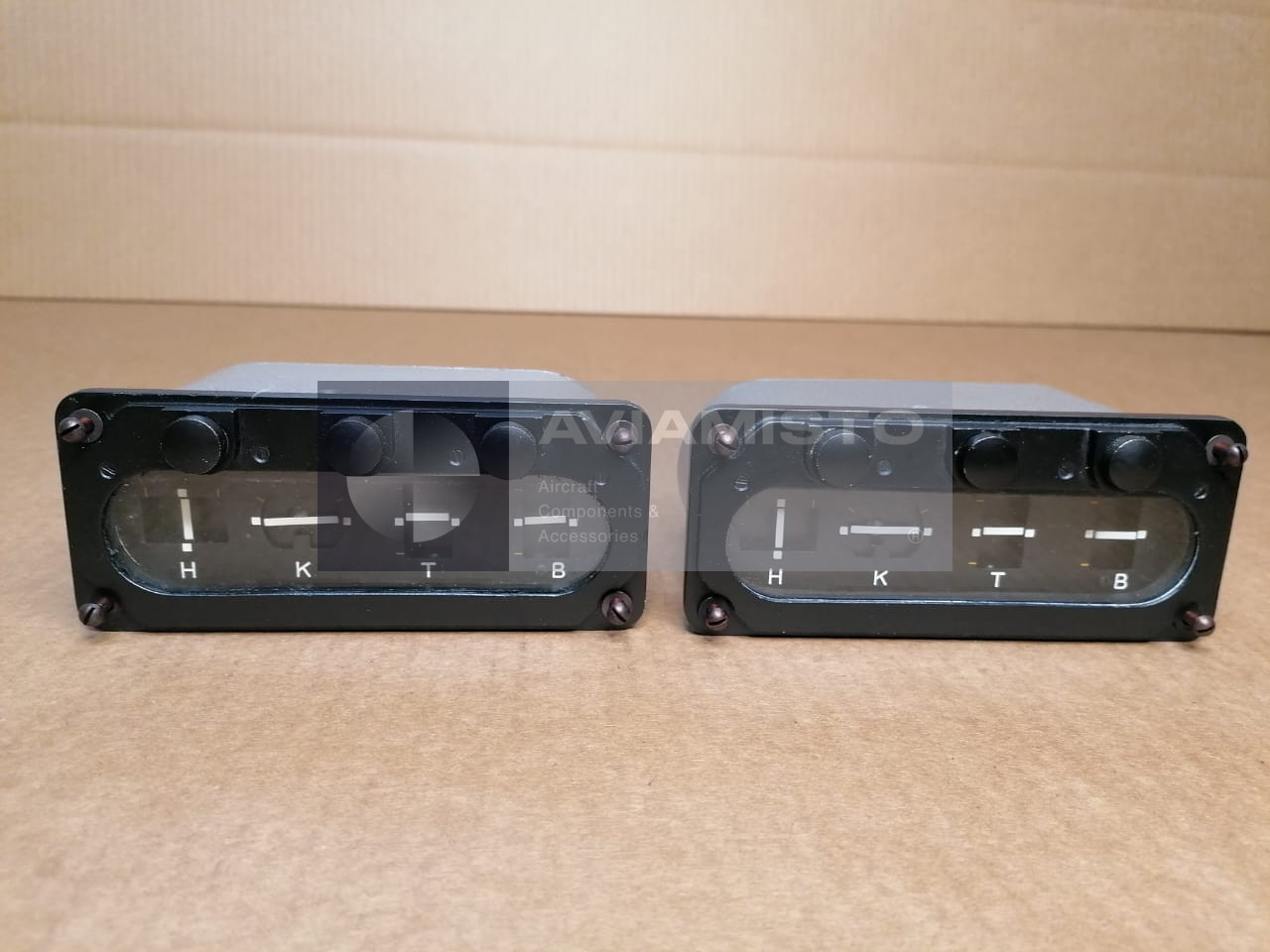

ИН-4 устанавливается на приборной панели кабины и относится к видимым для экипажа элементам системы автопилота. Для такого прибора важны не только электрические параметры, но и нормальная читаемость. Стекло, шкала, стрелка, корпус и крепление должны быть в исправном состоянии. Если стрелка заедает, шкала плохо читается или индикация ведет себя нестабильно, прибор может давать неверное представление о состоянии канала. Поэтому при обслуживании ИН-4 проверяют и как электрический прибор, и как элемент кабины.

Электрическая работа индикатора ИН-4

ИН-4 питается от бортовой сети постоянного тока и реагирует на малые токи в цепи индикации. Для прибора нормируются ток начала движения стрелки, ток отклонения и ток полного хода. Эти параметры важны при проверке на стенде и при диагностике на борту. Поскольку индикатор работает с малым уровнем сигнала, большое значение имеют разъемы, качество контакта, состояние проводки и отсутствие загрязнения или механического износа. Иногда проблема с показанием связана не с самим прибором, а с цепью подключения.

Применение ИН-4 на Ми-8 / Ми-17

ИН-4 применяется на вертолетах Ми-8, Ми-8Т, Ми-8МТ, Ми-8АМТ, Ми-17 и родственных модификациях, если они оснащены системой АП-34Б. Прибор относится к оборудованию автопилота и каналов стабилизации, а не к общим указателям кабины. При замене нужно сверять обозначение, электрические параметры, место установки и документацию конкретного комплекта АП-34Б. Внешне похожие малогабаритные индикаторы могут иметь другое назначение, поэтому подбирать изделие только по размеру или фотографии нельзя.

Обозначения и поставка индикатора ИН-4

В заявках и документации прибор может встречаться как IN-4, IN4 или ИН-4. Обычно это один и тот же нулевой индикатор, но перед поставкой лучше сверять маркировку на корпусе и паспорт производителя. ИН-4 относится к авиационно-техническому имуществу и может поставляться новым, с хранения, после ремонта, капитального ремонта или в исправном состоянии по документам. Для установки на ВС обычно требуются паспорт, сертификат производителя, записи эксплуатации или подтверждение технического состояния.

Тип изделия: Нулевой индикатор
Обозначение: ИН-4
Латинское обозначение: IN-4
Альтернативные обозначения: IN4, IN-4, ИН-4
Функция: Визуальная индикация отклонений управляющего сигнала в системе автопилота
Применение / Где используется: Автопилот АП-34Б, каналы автоматической стабилизации
Система / Место установки: Приборная панель кабины; цепи индикации автопилота
Совместимые ВС / Оборудование: Ми-8, Ми-8Т, Ми-8МТ, Ми-8АМТ, Ми-17 и родственные модификации в зависимости от установки АП-34Б
Роль в системе: Контроль отклонения сигнала от нулевого положения в каналах автопилота
Связанное оборудование: Автопилот АП-34Б, датчики, усилительные блоки и исполнительные цепи управления
Принцип работы: Стрелочная индикация по изменению входного тока
Ток полного отклонения стрелки: 300 ±50 мкА
Ток движения стрелки вниз: 10 мкА
Ток начала движения стрелки: Не более 0,02 мА
Питание: 27 В постоянного тока
Монтаж: Приборная панель кабины
Масса: Не более 0,45 кг
Содержание драгоценных металлов: Золото около 0,223 г; серебро около 0,386 г
Категория: Авиационно-техническое имущество / прибор индикации автопилота
Состояние: В зависимости от поставки
Техническая документация: Паспорт производителя / сертификационная документация
