АП-34Б серия 2
автопилот
Описание
АП-34Б серия 2 на вертолетах Ми-8 и Ми-17
АП-34Б серия 2 — четырехканальная электогидравлическая система автоматического управления, применяемая на вертолетах семейства Ми-8 и Ми-17. В эксплуатации ее обычно называют автопилотом, хотя по смыслу это не самостоятельный “летчик”, а система стабилизации и помощи экипажу. Она снижает нагрузку на пилота, гасит лишние колебания и помогает удерживать заданные параметры полета. Управление остается за экипажем: пилот может вмешаться в работу системы и вести вертолет вручную как с включенным, так и с отключенным автопилотом.
Полное описаниеСвернуть описание
Как работает АП-34Б серия 2 в полете
АП-34Б серия 2 работает по замкнутому контуру: вертолет отклоняется от заданного режима, датчики фиксируют это движение, блоки системы обрабатывают сигнал и выдают корректирующее воздействие на исполнительные механизмы. Такая схема помогает стабилизировать тангаж, крен, курс и высоту в разных режимах полета. Система используется при висении, наборе высоты, снижении, переходных режимах и горизонтальном полете. Особенно заметна ее польза там, где пилоту нужно одновременно держать машину, контролировать обстановку и работать с навигацией.
Каналы управления автопилота АП-34Б
В АП-34Б серия 2 задействованы основные каналы стабилизации вертолета. Канал тангажа помогает удерживать продольное положение и может участвовать в стабилизации скорости. Канал крена работает с боковым отклонением. Канал рыскания связан со стабилизацией курса и гашением вращения вокруг вертикальной оси. Канал высоты помогает выдерживать заданную высоту. В результате вертолет становится более спокойным в управлении, а пилоту не приходится постоянно компенсировать мелкие отклонения вручную.
Комплект блоков АП-34Б серия 2

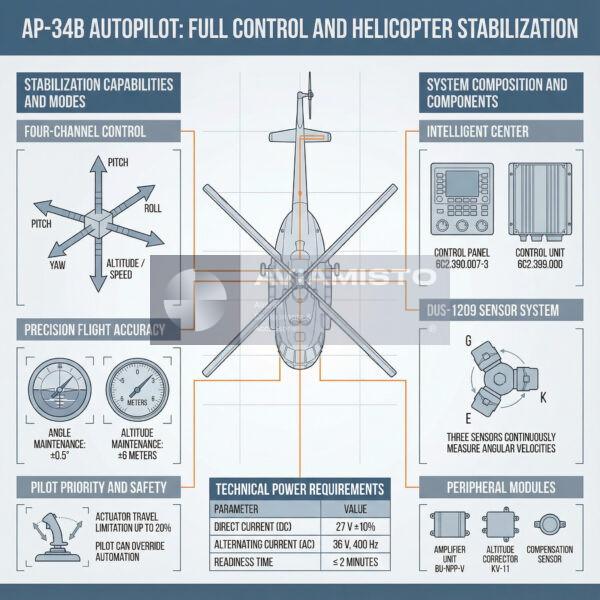

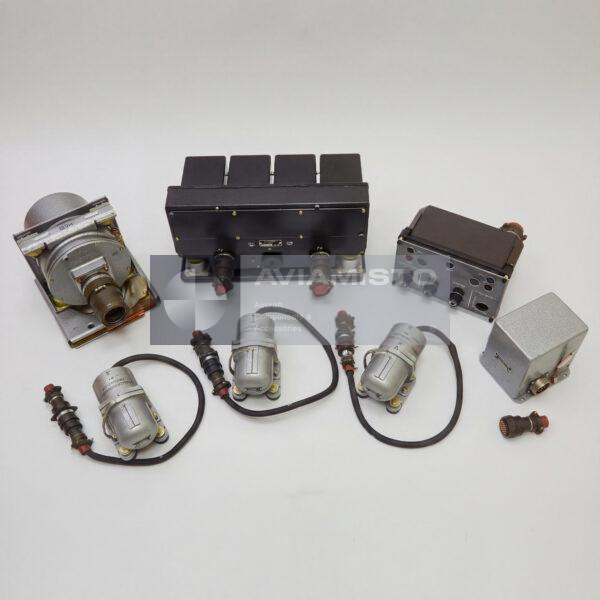

АП-34Б серия 2 состоит не из одного прибора, а из набора связанных между собой блоков. В комплект входят пульт управления, блок управления, датчик компенсации, датчики угловых скоростей по крену, тангажу и рысканию, блок усилителей навигационно-пилотажных приборов, нулевой индикатор и корректор высоты. Каждый элемент выполняет свою часть работы в общем контуре стабилизации. Если нужен ремонт или поставка, важно сразу понимать, требуется полный комплект автопилота или отдельный блок с конкретным номером.
Ограничение управляющего воздействия АП-34Б
Важная особенность АП-34Б серия 2 — ограниченное воздействие на органы управления. Исполнительные механизмы не имеют полного хода управления и могут работать только в пределах установленной части общего перемещения. Это сделано не случайно. Автопилот должен помогать стабилизировать вертолет, но не должен иметь возможность полностью заменить действия пилота. При необходимости экипаж всегда может перебороть систему и взять управление на себя. Такой подход делает работу автопилота безопасной и понятной для летного состава.
Применение АП-34Б серия 2 на Ми-8
АП-34Б серия 2 применяется на Ми-8Т, Ми-8МТ, Ми-8АМТ, Ми-8МТВ-1, Ми-17 и родственных модификациях, если такая система предусмотрена комплектацией. Она связана с гироскопическими датчиками, высотными устройствами, навигационно-пилотажной аппаратурой и гидравлическими исполнительными механизмами. У разных версий вертолета могут отличаться схема включения, расположение блоков, разъемы и состав связанного оборудования. Поэтому перед заменой нужно сверять не только название “АП-34Б”, но и серию, номера блоков и документацию конкретной машины.
Поставка и документация на АП-34Б серия 2
При заказе АП-34Б серия 2 лучше сразу указывать, нужен полный комплект системы или отдельные агрегаты: пульт, блок управления, датчики, усилительный блок, индикатор или корректор высоты. Это разные позиции с точки зрения наличия, проверки и цены. Для авиационной поставки важны паспорт, документы ремонта или хранения, результаты стендовой проверки и соответствие конкретной комплектации вертолета. Без проверки состава комплекта можно получить исправный блок, который не подойдет к нужной версии системы или не закроет всю заявку.
Технические характеристики
- Тип изделия
- Авиационная система автоматического управления / автопилот
- Обозначение
- АП-34Б серия 2
- Функция
- Автоматическая стабилизация и помощь в управлении вертолетом
- Тип системы
- Четырехканальный электрогидравлический автопилот
- Применение / Где используется
- Системы управления вертолетов Ми-8 / Ми-17
Все характеристикиСвернуть характеристики
- Совместимые ВС / Оборудование
- Ми-8, Ми-8Т, Ми-8МТ, Ми-8АМТ, Ми-8МТВ-1, Ми-17 и родственные модификации в зависимости от комплектации
- Каналы управления
- Тангаж, крен, рыскание / курс, высота; стабилизация скорости через канал тангажа
- Режимы полета
- Висение, набор высоты, снижение, горизонтальный полет, переходные режимы
- Функциональный режим
- Замкнутый контур стабилизации с возможностью вмешательства пилота
- Взаимодействие с пилотом
- Ручное управление возможно при включенном или отключенном автопилоте
- Максимальное управляющее воздействие
- Около 20% полного хода управления
- Питание
- 27 В постоянного тока ±10%; 36 В переменного тока, 400 Гц
- Время готовности
- Не более 2 минут
- Точность стабилизации
- Курс ±1°; тангаж / крен ±0,5°; высота ±6 м; скорость ±10 км/ч
- Интеграция
- Работает с гиродатчиками, высотными устройствами, блоками навигационно-пилотажных усилителей и гидравлическими исполнительными механизмами
- Состав комплекта

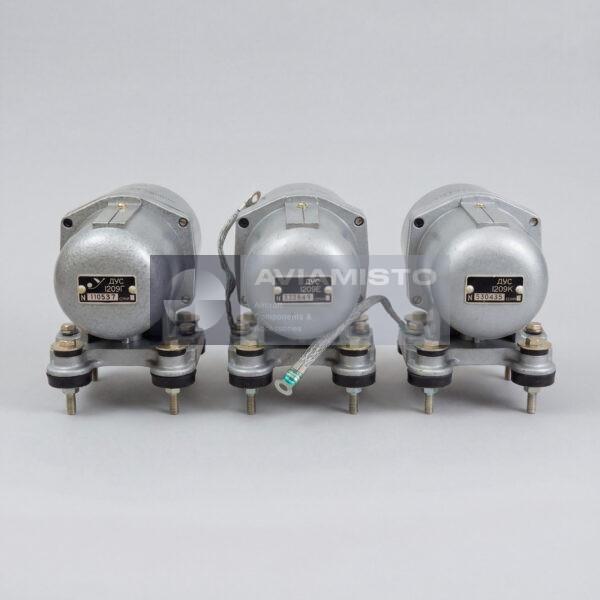

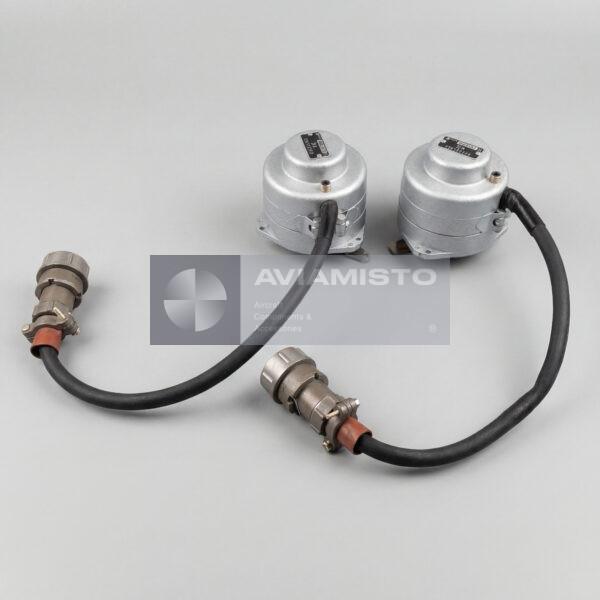

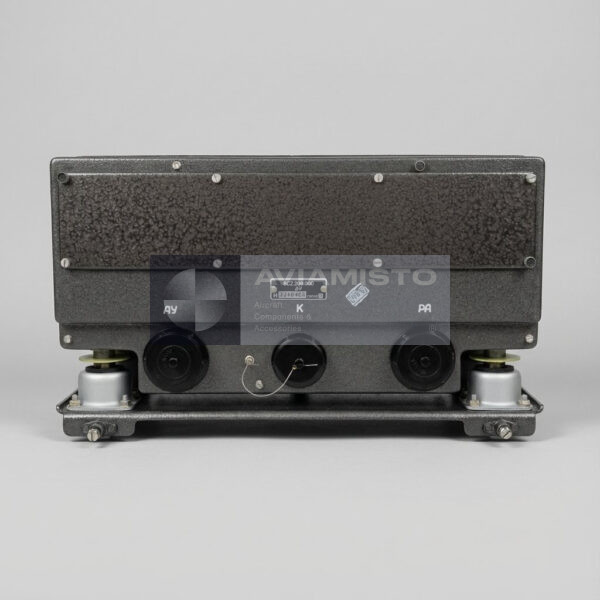

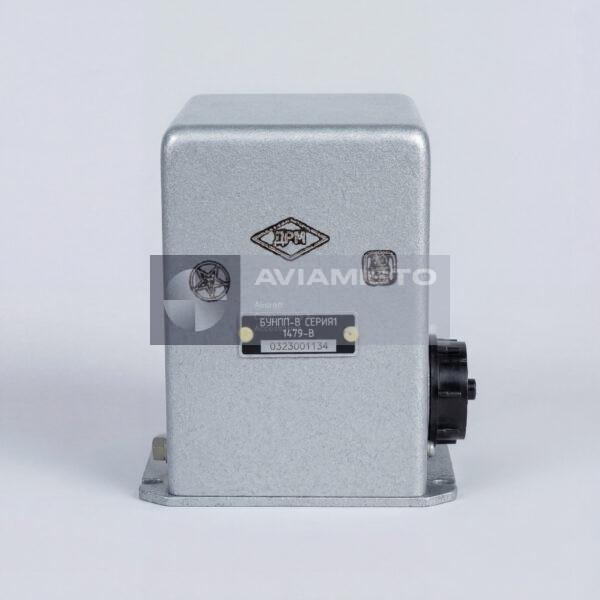

- Пульт управления 6С2.390.007-3; блок управления 6С2.399.000; датчик компенсации 6С2.553.002; датчик угловой скорости крена ДУС-1209Г; датчик угловой скорости тангажа ДУС-1209Е; датчик угловой скорости рыскания ДУС-1209К; блок усилителей БУ-НПП-В / 1479-В; нулевой индикатор ИН-4; корректор высоты КВ-11
- Категория
- Авионика / пилотажно-навигационное и управляющее оборудование
- Техническая документация
- Заводской паспорт и руководства по эксплуатации
