ГМК-1А

ГМК-1А как курсовая система воздушного судна

ГМК-1А — авиационная курсовая система, которая используется для определения, стабилизации и индикации курса воздушного судна. Она может работать с компасным, магнитным или истинным курсом в зависимости от режима и состава установленного оборудования. Система применяется на самолетах и вертолетах, включая Як-18Т, Як-52, Ми-2, Ми-8 и другие типы с соответствующей комплектацией. На борту ГМК-1А нужна не только для показаний на приборе пилота. Она также выдает курсовые сигналы в автопилот, навигационные приборы и другие потребители.

Как ГМК-1А формирует курс

Работа ГМК-1А построена на сочетании магнитного датчика и гироскопического агрегата. Индукционный датчик ИД-3 воспринимает направление магнитного поля Земли и дает системе магнитную основу курса. Гироагрегат ГА-6 сглаживает колебания, которые появляются при рыскании, турбулентности и маневрах. Коррекционный механизм КМ-8 убирает девиацию и часть инструментальных ошибок, прежде чем сигнал пойдет дальше по системе. За счет такой схемы экипаж получает более устойчивый курс, чем от одного магнитного датчика без гироскопической стабилизации.

Состав комплекта ГМК-1А

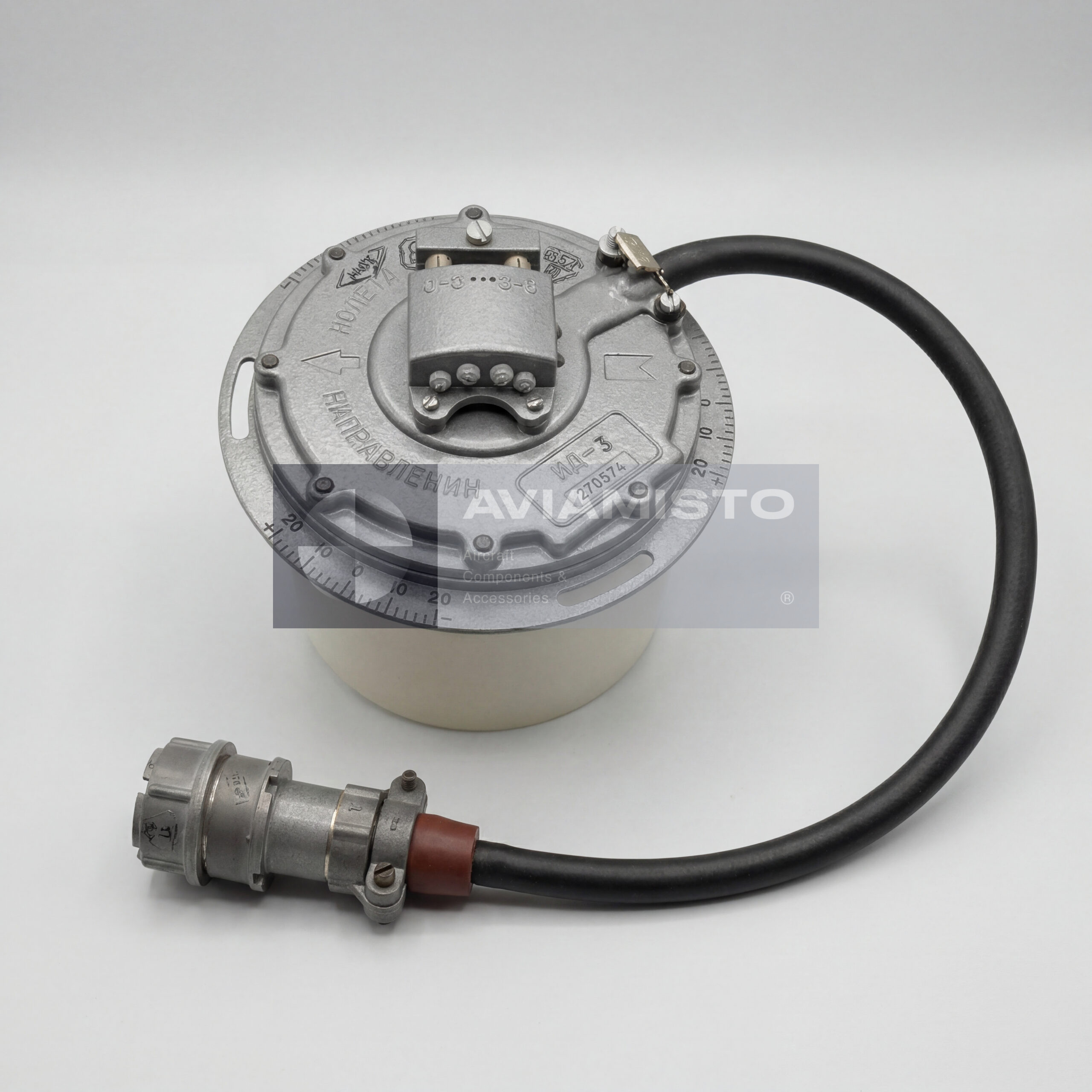

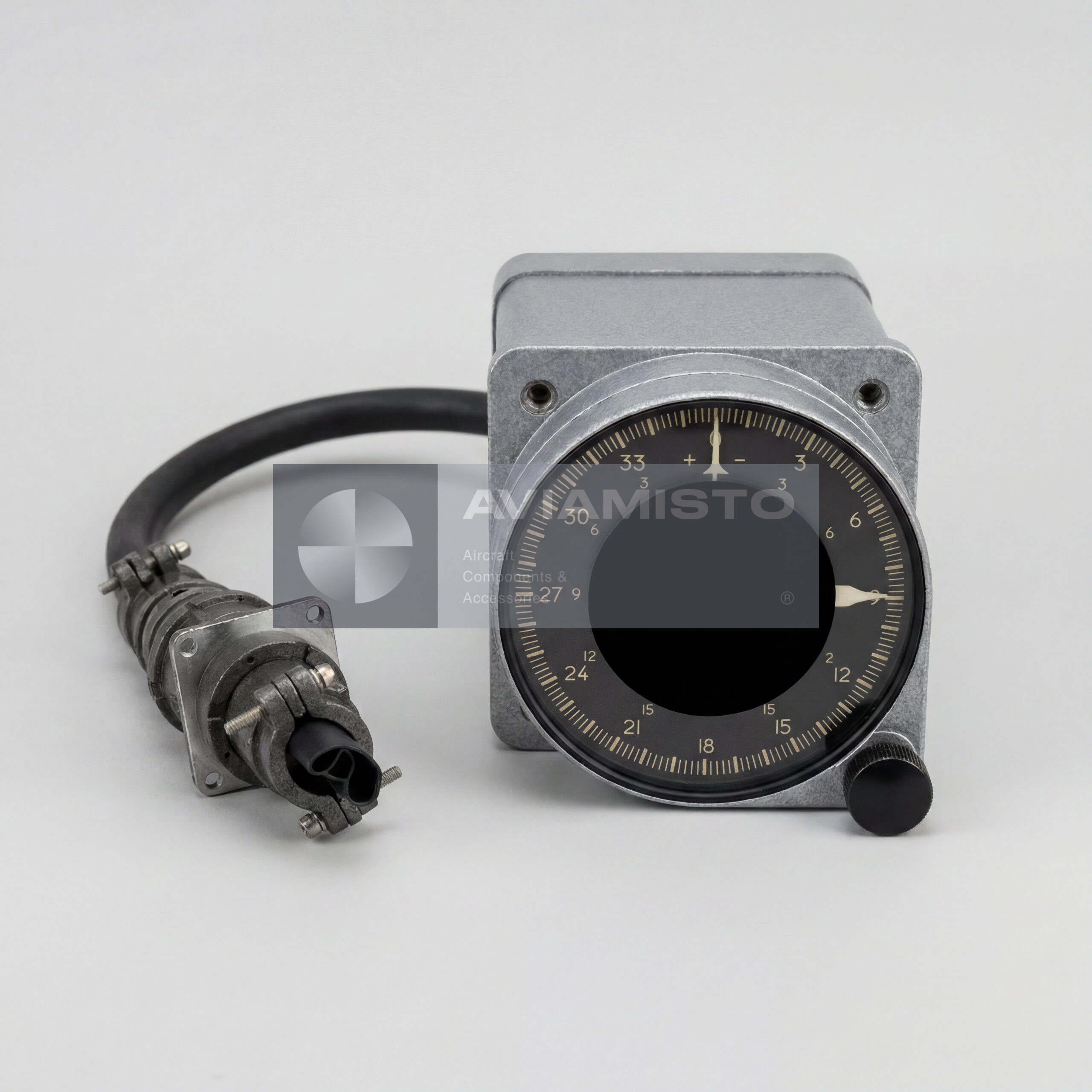

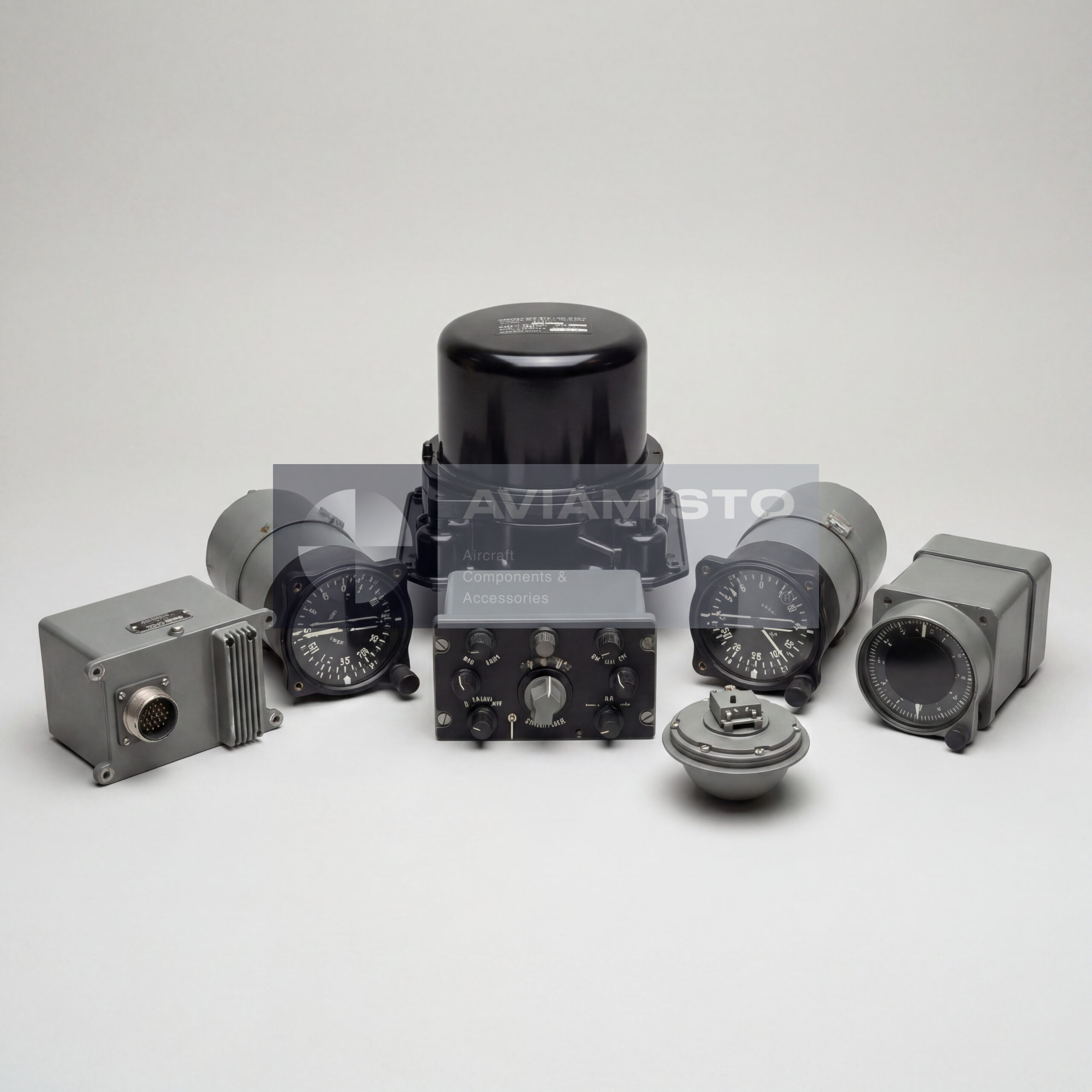

В типовой комплект ГМК-1А входят индукционный датчик ИД-3, гироагрегат ГА-6, пульт управления ПУ-26, коррекционный механизм КМ-8, указатель курса УГР-4У и блок размножения сигналов БР-40. У каждого агрегата своя задача. ИД-3 ставится в зоне, удаленной от магнитных помех, обычно в крыле, киле или другой подходящей части ВС. ГА-6 удерживает гироскопическую основу курса. КМ-8 вводит поправки. ПУ-26 позволяет выбирать режимы и выполнять ручные установки, а УГР-4У показывает курс пилоту.

Режим гирополукомпаса в системе ГМК-1А

Режим ГПК используется, когда курс нужно выдерживать по гироскопу без постоянной магнитной коррекции. В этом режиме магнитный канал отключается, а система опирается на гироагрегат ГА-6. Такой режим нужен при маневрах, сильной турбулентности, в районах магнитных аномалий или там, где магнитные данные нестабильны. Также в работе учитывается географическая широта, чтобы компенсировать влияние вращения Земли. Для экипажа режим ГПК удобен тем, что дает более спокойную курсовую информацию в сложных условиях полета.

Режим магнитной коррекции ГМК-1А

Режим МК применяется для плавной коррекции гироскопа по магнитному каналу. Индукционный датчик ИД-3 выдает магнитную информацию, а система постепенно подводит гироскопический курс к правильному значению. Этот режим используют при начальной выставке курса и в длительном прямолинейном горизонтальном полете, когда магнитная информация достаточно надежна. Важно, чтобы девиация самолета или вертолета была правильно списана и компенсирована, иначе магнитный канал будет не исправлять курс, а вносить в него собственную ошибку.

Передача курсовых сигналов из ГМК-1А

ГМК-1А передает курс не только на указатель пилота. Через блок размножения сигналов БР-40 данные могут уходить в автопилот, навигационные вычислители и другие бортовые устройства. Поэтому неисправность курсовой системы часто проявляется сразу в нескольких местах: на указателе, в работе автопилота, в отображении пеленгов или в связанных навигационных цепях. При диагностике нужно смотреть не один прибор, а всю цепочку: датчик, гироагрегат, коррекционный механизм, пульт, блоки связи, питание и потребителей курсового сигнала.

Поставка и обслуживание системы ГМК-1А

При заказе или ремонте нужно заранее уточнять, требуется полный комплект ГМК-1А или отдельные агрегаты: ГА-6, ИД-3, КМ-8, ПУ-26, УГР-4У, БР-40 и другие элементы. Эти изделия часто поставляются и проверяются отдельно. Перед установкой важно сверить модификацию системы, тип воздушного судна, разъемы, схему подключения и наличие документации. При обслуживании проверяют время готовности, разгон гироскопа, режим магнитной коррекции, компенсацию девиации, согласование указателей, питание и правильность выдачи курса на внешние потребители.

Тип изделия: Авиационная курсовая система
Обозначение: ГМК-1А
Функция: Определение, стабилизация, индикация и передача курса воздушного судна
Применение / Где используется: Курсовые, навигационные и автопилотные системы самолетов и вертолетов
Система / Место установки: Бортовое навигационное оборудование и приборная индикация курса
Совместимые ВС / Оборудование: Як-18Т, Як-52, Ми-2, Ми-8 и другие ВС в зависимости от комплектации
Отображаемые / формируемые данные: Компасный, магнитный или истинный курс, а также углы разворота в зависимости от режима работы
Основные агрегаты системы: Индукционный датчик ИД-3, гироагрегат ГА-6, пульт управления ПУ-26, коррекционный механизм КМ-8, указатель курса УГР-4У, блок размножения сигналов БР-40
Функция индукционного датчика: Измерение направления магнитного поля Земли и формирование магнитного курса
Функция гироагрегата: Стабилизация курса, сглаживание кратковременных колебаний и запоминание направления
Функция коррекционного механизма: Компенсация девиации, устранение инструментальных ошибок и связь ИД-3 с ГА-6
Функция пульта управления: Выбор режимов, ручная установка курса и ввод широты места полета
Функция указателя: Индикация текущего курса и пеленгов экипажу
Функция блока размножения сигналов: Передача курсовых данных в автопилот, навигационные вычислители и другие потребители
Режимы работы: Режим гирополукомпаса и режим магнитной коррекции
Время готовности к работе: До 5 минут
Погрешность в режиме МК: Не более ±1° на неподвижном воздушном судне
Уход гироскопа в режиме ГПК: Не более ±2,5° за 1 час после компенсации вращения Земли
Питание постоянным током: 27 В
Питание переменным током: 36 В, трехфазный переменный ток, 400 Гц
Техническая документация: Документация системы ГМК-1А, руководство по технической эксплуатации ВС, схемы подключения и паспорта отдельных агрегатов при наличии
