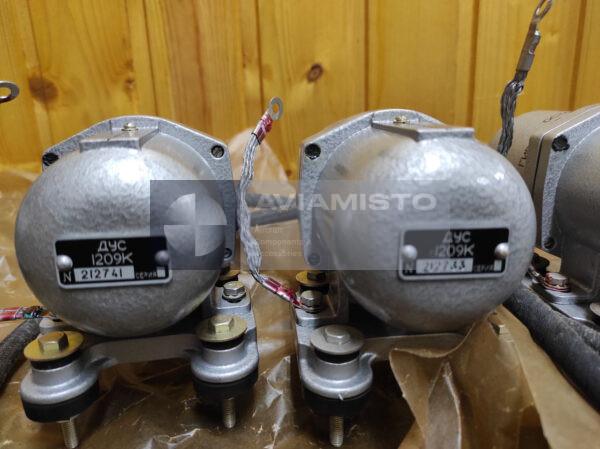

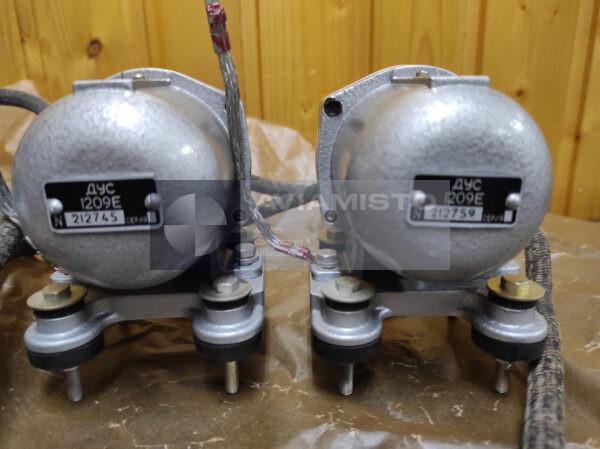

ДУС-1209Г/Е/К

Работа датчиков в автопилоте АП-34Б

Выходные электрические сигналы датчиков пропорциональны угловой скорости вертолёта и поступают в усилители и агрегат управления автопилота. Система использует их для демпфирования колебаний и стабилизации по крену, тангажу и направлению. Датчики не являются взаимозаменяемыми между каналами только на основании внешнего сходства.

В замкнутом контуре автопилота каждый датчик формирует обратную связь только по своей оси. Сигнал проходит через согласующую аппаратуру к каналу управления, где используется для демпфирования и стабилизации. Неисправность может находиться в датчике, усилителе, проводке, питании или исполнительной части, поэтому диагностика охватывает весь канал АП-34Б.

Установка на вертолётах Ми-8 / Ми-17

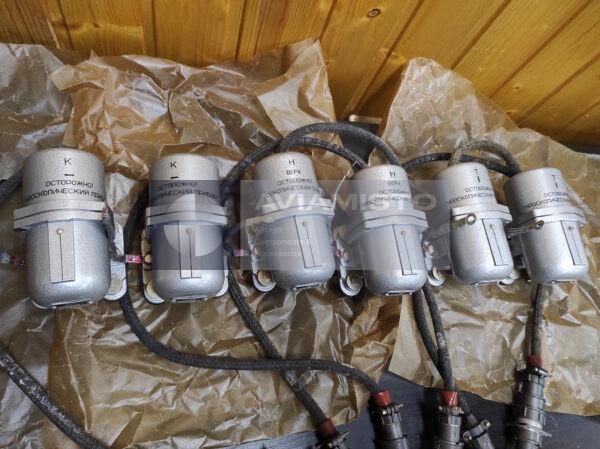

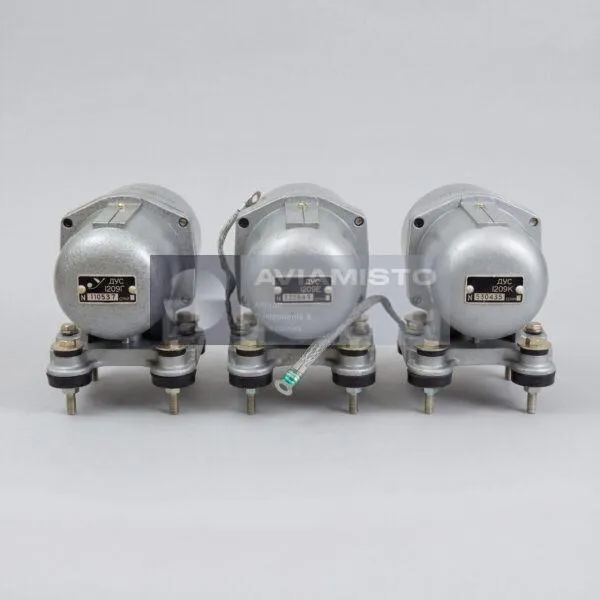

Руководство по эксплуатации подтверждает комплект 1209Г, 1209Е и 1209К в составе АП-34Б вертолётов семейства Ми-8. Датчики направления и крена размещаются на правой этажерке кабины экипажа, а датчик тангажа — в радиоотсеке. Точное размещение зависит от модификации и документации борта.

Установочные позиции и ориентация трёх датчиков различаются. При замене сверяют буквенный индекс, направление оси, разъём, основание и место по схеме конкретной модификации вертолёта. Перестановка датчиков между каналами по внешнему сходству недопустима без прямого указания эксплуатационной документации.

Питание и технический контроль

В существующих паспортных данных карточки указано питание 36–40,5 В, 400 ±8 Гц и потребляемый ток до 0,5 А на датчик. При обслуживании проверяют обозначение канала, крепление, разъём, состояние корпуса и соответствие параметров паспорту. Проверка выполняется совместно с аппаратурой или стендом, предусмотренным документацией АП-34Б.

Контроль комплекта включает проверку питания, состояния креплений и разъёмов, реакции каждого канала и соответствия выходного сигнала паспортной характеристике. Проверка на борту выполняется совместно с автопилотом, а стендовая — по утверждённой методике. Значения для одного исполнения ДУС нельзя автоматически переносить на другое семейство.

Идентификация и заказ комплекта

Для поиска применяются ДУС-1209Г, ДУС-1209Е, ДУС-1209К, ДУС1209 и латинские DUS-1209G/E/K. В запросе укажите, требуется комплект или отдельный канал, модификацию вертолёта, состояние и паспорт. Другие изделия находятся в категории «Датчики», включая МВ-27-1Г; внутренние ссылки и cross-sells служат только для навигации.

При запросе указывают, нужен полный комплект или отдельные ДУС-1209Г, ДУС-1209Е и ДУС-1209К, а также тип вертолёта, исполнение АП-34Б, состояние и документы. Ссылки на отдельные карточки помогают проверить каждый канал. Cross-sells являются навигацией по связанному оборудованию и не означают взаимозаменяемость.

Карточка идентифицирует ДУС-1209Г/Е/К как отдельную авиационную позицию и не заменяет паспорт, каталог деталей или руководство по техническому обслуживанию. До поставки следует согласовать маркировку, состояние, комплектность, требуемые документы и применимость к конкретному воздушному судну или системе. Если сведения на табличке, в формуляре и в заявке расходятся, приоритет имеет утверждённая документация для установленного исполнения; спорные параметры подтверждаются до заказа. Результаты входного контроля и данные прослеживаемости рекомендуется сохранять вместе с документами поставки.

Связанные изделия выбираются по общей системе или измеряемому параметру. Такая группировка облегчает навигацию по каталогу, но не является перечнем разрешённых замен. Любая замена требует совпадения обозначения, электрического интерфейса, установочных размеров, диапазона и прямого подтверждения эксплуатационной документацией.
