ЭВ-0,7-1640

ЭВ-0,7-1640 для охлаждения радиоэлектронной аппаратуры

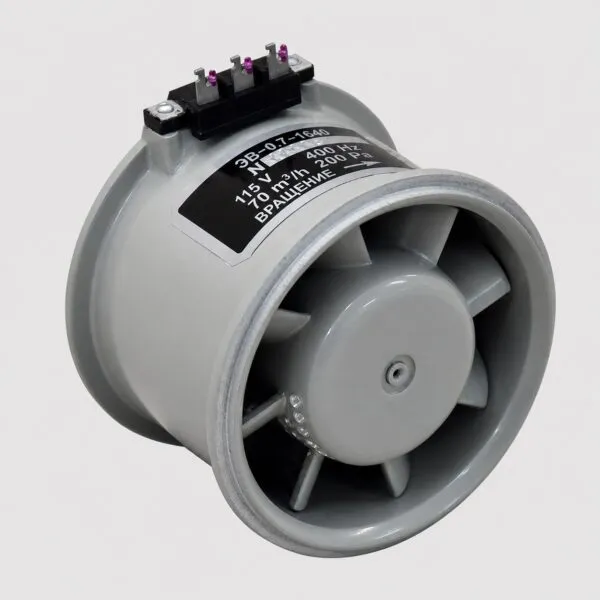

ЭВ-0,7-1640 — малогабаритный высокочастотный осевой электровентилятор для принудительного охлаждения радиоэлектронной аппаратуры. Его ставят рядом с блоками управления, радиоаппаратурой, авионикой и другими электронными узлами, которым нужен постоянный поток воздуха. Это не вентилятор для обдува экипажа и не элемент салонной вентиляции. Его задача техническая: отводить тепло от аппаратуры, особенно в плотной компоновке, где естественного воздухообмена недостаточно.

Назначение воздушного потока ЭВ-0,7-1640

ЭВ-0,7-1640 создает направленный поток воздуха через зону охлаждения или вдоль корпуса электронного блока. По сравнению с ЭВ-0,5-1640 эта модификация рассчитана на большую номинальную производительность, поэтому ее используют там, где требуется более активный обдув при сохранении небольших размеров агрегата. В зависимости от схемы установки вентилятор может работать как на всасывание, так и на нагнетание. Конкретное направление выбирается не произвольно, а по схеме охлаждения аппаратуры или отсека.

Питание электровентилятора ЭВ-0,7-1640

ЭВ-0,7-1640 рассчитан на питание от однофазной сети переменного тока авиационной частоты. При замене это один из главных пунктов проверки. Вентилятор может быть похож по корпусу и посадке на другие изделия серии ЭВ, но отличаться напряжением, частотой, числом фаз или электрическим исполнением. Поэтому перед установкой нужно сверять не только маркировку, но и паспортные данные конкретного изделия. Ошибка по питанию может привести к падению оборотов, перегреву двигателя или быстрому отказу вентилятора.

Продолжительный режим работы ЭВ-0,7-1640

Вентилятор рассчитан на продолжительный режим работы и допускает установку в любом положении в пространстве. Для авиационной компоновки это удобно: место установки часто определяется не удобством монтажа, а расположением блоков, кабелей, воздуховодов и крепежных элементов. Но продолжительный режим не означает, что агрегат не требует внимания. При загрязнении крыльчатки, износе подшипников, слабом контакте или увеличении сопротивления вращению воздушный поток падает. Внешне вентилятор может вращаться, но охлаждение уже будет хуже расчетного.

Стойкость ЭВ-0,7-1640 к нагрузкам

ЭВ-0,7-1640 рассчитан на работу при вибрации, ударных нагрузках, высокой влажности и широком диапазоне температуры окружающей среды. Это важно для авиационной и специальной аппаратуры, где вентилятор работает не в идеальных лабораторных условиях, а внутри реального оборудования. Небольшая масса не делает его нечувствительным к механике. На высокой частоте вращения даже небольшой перекос, грязь на рабочем колесе, износ подшипника или задевание корпуса быстро дают шум, вибрацию и снижение производительности.

Приемка, проверка и поставка ЭВ-0,7-1640

ЭВ-0,7-1640 может поставляться с приемкой «5» по ОСТ 16 0.539.007-74, если это требуется условиями поставки. При обслуживании обычно проверяют запуск, устойчивость вращения, уровень шума, отсутствие задевания, состояние крепления, разъема, проводов и следы перегрева. При заказе нужно указывать полное обозначение ЭВ-0,7-1640 и отдельно подтверждать требуемую приемку, состояние изделия и наличие документов. Для авиационной поставки это особенно важно, потому что одинаковые по виду вентиляторы могут отличаться по исполнению и допуску.

Тип изделия: Высокочастотный осевой электровентилятор
Обозначение: ЭВ-0,7-1640 / EV-0.7-1640
Функция: Принудительное охлаждение радиоэлектронной аппаратуры
Применение / Где используется: Радиоэлектронная аппаратура, авионика, блоки управления, отсеки бортового оборудования
Система / Место установки: Контуры охлаждения электронных блоков и отсеки аппаратуры
Тип вентилятора: Осевой электровентилятор
Режим работы: Продолжительный
Допустимое положение установки: Любое положение в пространстве
Направление работы: На всасывание или нагнетание воздуха в зависимости от схемы установки
Номинальная производительность: 70 м³/ч
Полное давление: 200 Па / 20 кгс/м²
Напряжение питания: 115 В ±6 В переменного тока
Частота питающего напряжения: 400 Гц
Число фаз питающей сети: 1
Потребляемая мощность: Не более 18 Вт
Потребляемый ток: До 0,25 А
Частота вращения: 11200 об/мин
Уровень шума: Не более 65 дБА
Диапазон вибрационных частот: 1–1000 Гц
Вибрационное ускорение: 100 м/с²
Ударные нагрузки: 400 м/с²
Температура окружающей среды при эксплуатации: −60 до +100 °C
Относительная влажность: 98% при +35 °C
Приемка: Приемка «5» по ОСТ 16 0.539.007-74 при необходимости
Масса: 0,18 кг
Техническая документация: Паспорт изделия и техническая документация производителя при наличии
