СП-26ПЗТ
свеча зажигания
Описание

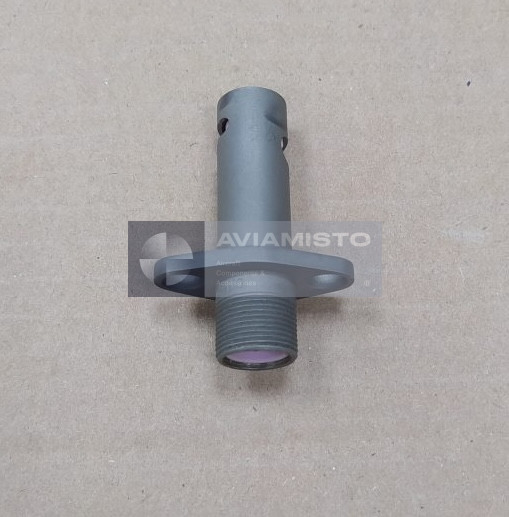

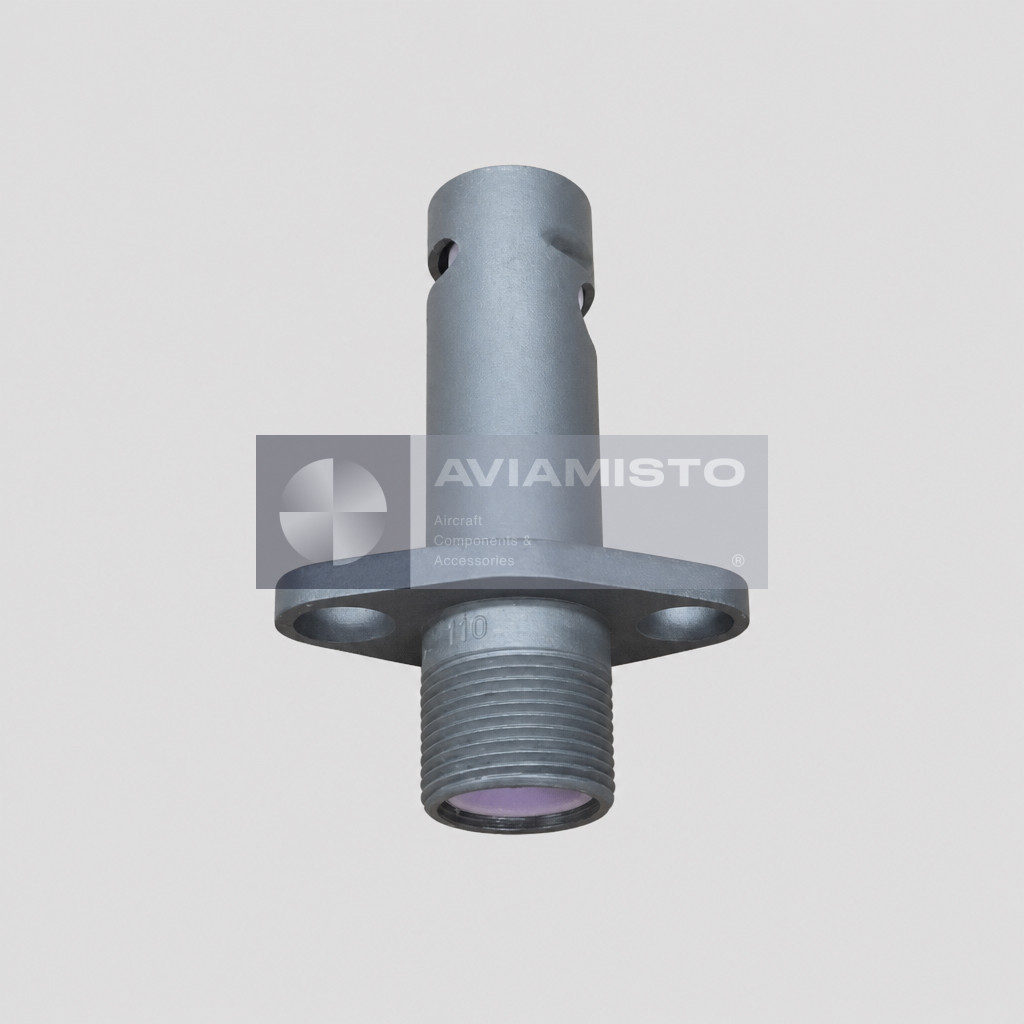

Авиационная свеча зажигания СП-26ПЗТ
СП-26ПЗТ — авиационная полупроводниковая свеча зажигания, применяемая в системах воспламенения газотурбинных двигателей. Она устанавливается в зоне камеры сгорания и создает разряд для поджига топливовоздушной смеси при запуске двигателя. Это экранированная неразборная низковольтная свеча, а не обычная свеча с открытым искровым промежутком. В цепи зажигания она работает вместе с агрегатом зажигания, высоковольтным проводом, цепями запуска и бортовым электропитанием.
Полное описаниеСвернуть описание
Поверхностный разряд через СП-26ПЗТ
Воспламенение топлива происходит искровым факелом, который скользит по поверхности полупроводникового элемента между центральным и боковым электродами. Такая схема применяется там, где разряд должен устойчиво работать в зоне топлива, нагрева и давления. Сама свеча не формирует нужную энергию разряда. Она получает импульс от агрегата зажигания, например СК-22-2К, и преобразует его в рабочий разряд на запальном конце.
СП-26ПЗТ с двигателями ТВ3-117 и авиационной техникой
СП-26ПЗТ связана с системами зажигания газотурбинных двигателей, включая семейство ТВ3-117, применяемое на вертолетах Ми-8 и Ми-24. Также свеча встречается в применении на авиационных двигателях самолетов типа Ан-148. Точная совместимость зависит от версии двигателя, агрегата зажигания, высоковольтного кабеля и места установки в камере сгорания. При замене нужно сверять свечу по документации двигателя и полной маркировке, а не только по типу воздушного судна.
Конструкция и установка СП-26ПЗТ
Свеча имеет высокопрочную керамическую изоляцию и экранированное исполнение. Экранирование снижает высокочастотные импульсные помехи, которые могут влиять на бортовое радионавигационное оборудование. Установка выполняется сверху на фланцах корпуса камеры сгорания, согласно компоновке конкретного двигателя. При осмотре проверяют керамическую часть, полупроводниковую втулку, электроды, экранирующее соединение и посадочную поверхность. Повреждение этих зон может дать слабый розжиг, нестабильный запуск или негерметичность.
Идентификация и заказ СП-26ПЗТ
Перед заказом СП-26ПЗТ маркировку нужно сверить с руководством по двигателю, каталогом деталей воздушного судна или документацией системы зажигания. Похожие авиационные свечи могут отличаться классом напряжения, рабочим элементом, резьбой или фланцевой установкой, экранированием и разрешенной применяемостью. Для точного подбора лучше указать тип воздушного судна, тип двигателя, агрегат зажигания и номер изделия по документации. Изделие также известно под обозначениями СП-26ПЗТ и SP-26PZT.
Технические характеристики
- Тип изделия
- Авиационная полупроводниковая свеча зажигания
- Функция
- Воспламенение топливовоздушной смеси в камерах сгорания газотурбинных двигателей
- Применение / Где используется
- Системы зажигания газотурбинных двигателей
- Система / Место установки
- Камера сгорания двигателя / фланец установки свечи
- Совместимые ВС / техника
- Семейство двигателей ТВ3-117, вертолеты Ми-8 и Ми-24, двигательные системы самолетов типа Ан-148
Все характеристикиСвернуть характеристики
- Совместимый агрегат зажигания
- СК-22-2К или аналогичный агрегат по документации двигателя
- Тип конструкции
- Полупроводниковая, низковольтная, экранированная, неразборная свеча
- Принцип работы
- Искровой факел по поверхности полупроводникового элемента между центральным и боковым электродами
- Разрядное напряжение
- Около 3000 В при работе с применимым агрегатом зажигания
- Изоляция
- Высокопрочная керамическая изоляция
- Установка
- Сверху на фланцах корпуса камеры сгорания
- Назначенный срок службы
- 11.5 лет
- Документация
- Документация по двигателю, каталог деталей ВС, документация системы зажигания
