СГС-40ПУ

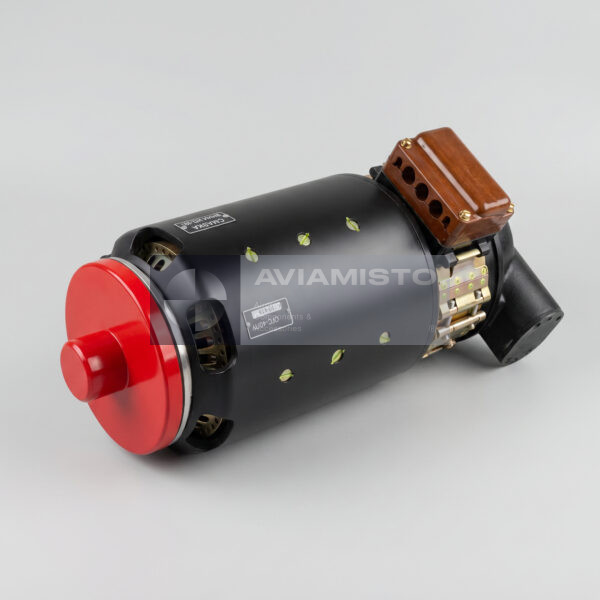

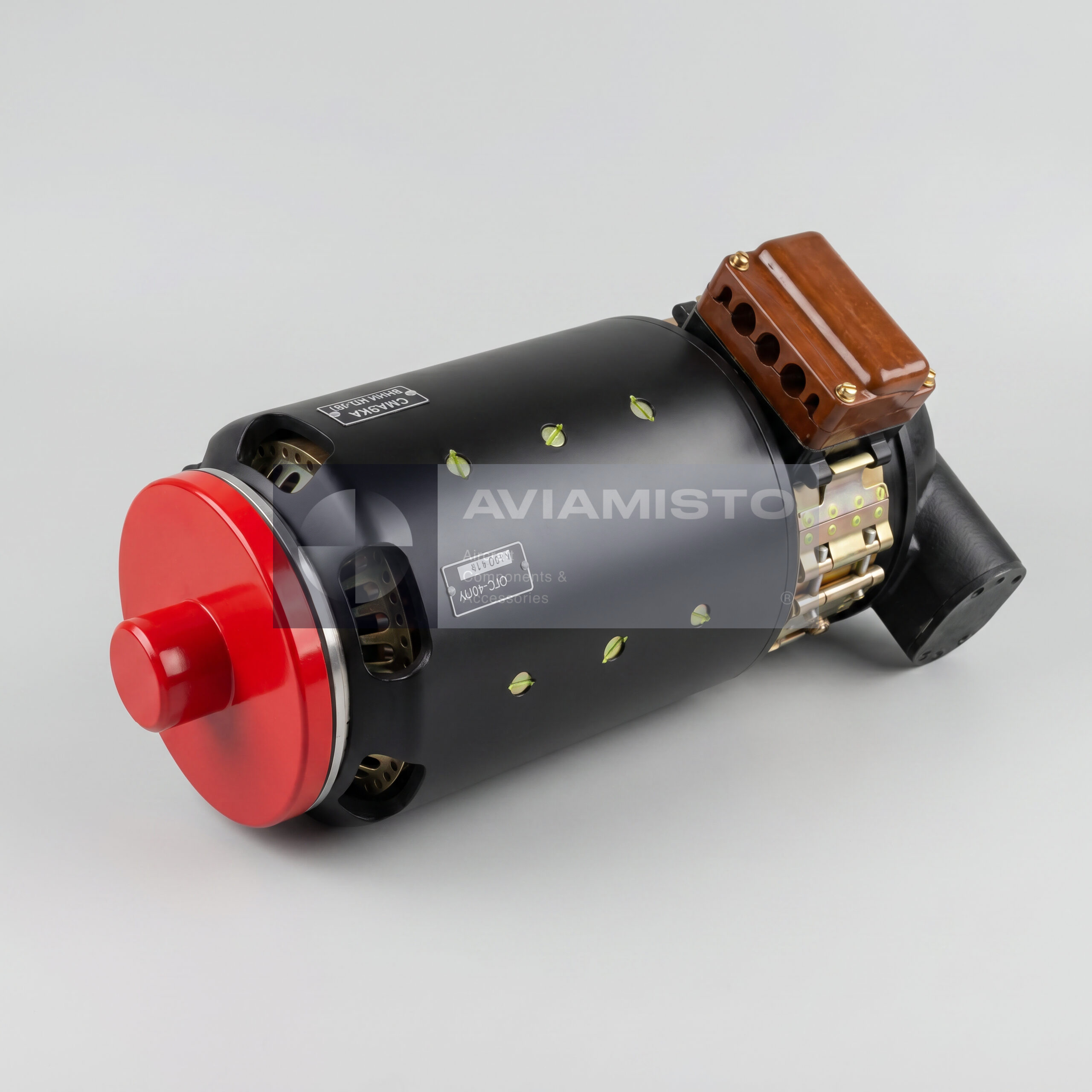

СГС-40ПУ авиационный генератор переменного тока

СГС-40ПУ — трехфазный синхронный генератор переменного тока, применяемый в системе электроснабжения летательных аппаратов. Он используется как источник питания бортовой сети на вертолетах Ми-8МТВ, Ми-17 и других применимых конфигурациях, если это предусмотрено документацией конкретного борта. Генератор получает вращение от коробки приводов двигателя и выдает трехфазный переменный ток в сеть воздушного судна. Сам по себе он не управляет распределением питания: для этого в системе работают регуляторы, защитная аппаратура, коммутационные устройства и шины.

Работа СГС-40ПУ как основного источника питания

В эксплуатации генератор преобразует механическое вращение от двигателя в электрическую энергию. На вертолетах с двигателями семейства ТВ3-117 он устанавливается на коробке приводов и работает в заданном диапазоне оборотов ротора. Выход генератора используется для питания бортовой сети переменного тока и связанных потребителей. Если напряжение или частота на выходе нестабильны, причина не всегда в самом генераторе. Проверяют обороты привода, регулятор напряжения, проводку, защитные реле, состояние шин и фактическую нагрузку.

Бортовая сеть и генератор СГС-40ПУ

СГС-40ПУ работает вместе с аппаратурой регулирования напряжения, защитой генератора, коммутационными устройствами, шинами переменного тока, фидерами и сигнализацией в кабине. В полной системе электроснабжения генератор сначала должен быть отрегулирован и защищен, а уже потом подключен к нагрузке. Связанная аппаратура контролирует напряжение, ток, фазность и режим работы в зависимости от схемы конкретного вертолета. При обслуживании генератор обычно проверяют не отдельно, а вместе с цепями подключения и защиты.

Охлаждение и обслуживание СГС-40ПУ

Охлаждение генератора выполняется принудительно, за счет продува потоком воздуха. Это важный момент, потому что при работе под нагрузкой силовые и вращающиеся элементы нагреваются. Нарушение обдува, износ щеток, плохой контакт, состояние подшипников или проблемы со стороны привода могут влиять на работу генератора. Для СГС-40ПУ применяются электроугольные щетки 555.126. При обслуживании обычно проверяют износ щеток, состояние коллектора, крепление, электрические соединения, внешний вид и следы перегрева.

Идентификация и заказ генератора СГС-40ПУ

Перед заказом маркировку установленного генератора нужно сверить с каталогом деталей, перечнем оборудования двигателя или документацией по системе электроснабжения. Вертолеты одной семьи могут отличаться по комплектации после ремонта или модернизации, поэтому одного указания «Ми-8» или «Ми-17» недостаточно. В запросе лучше указать полное обозначение генератора, тип вертолета, двигатель или место установки на коробке приводов, требуемое состояние и комплект документов. В экспортных запросах изделие может встречаться как SGS-40PU.

Тип изделия: Трехфазный синхронный авиационный генератор переменного тока
Функция: Выработка трехфазного переменного тока для бортовой сети
Применение / Где используется: Системы электроснабжения летательных аппаратов
Система / Место установки: Коробка приводов двигателя / бортовая сеть переменного тока
Совместимые ВС / техника: Ми-8МТВ, Ми-17 и применимые вертолетные конфигурации с двигателями семейства ТВ3-117
Номинальная мощность: 40 кВ·А
Номинальное напряжение: 208 В, линейное
Номинальный ток нагрузки: 111 А
Тип тока: Трехфазный переменный ток
Диапазон частоты тока: 387.5–417.5 Гц
Номинальная частота: Около 400 Гц
Частота вращения ротора: 7750–8350 об/мин
Число фаз: 3
Охлаждение: Принудительное, продув потоком воздуха
Привод: От коробки приводов двигателя, включая установки типа ТВ3-117
Тип щеток: Электроугольные щетки 555.126
Масса: Не более 41 кг
Документация: Документация по системе электроснабжения ВС / техническая документация генератора
