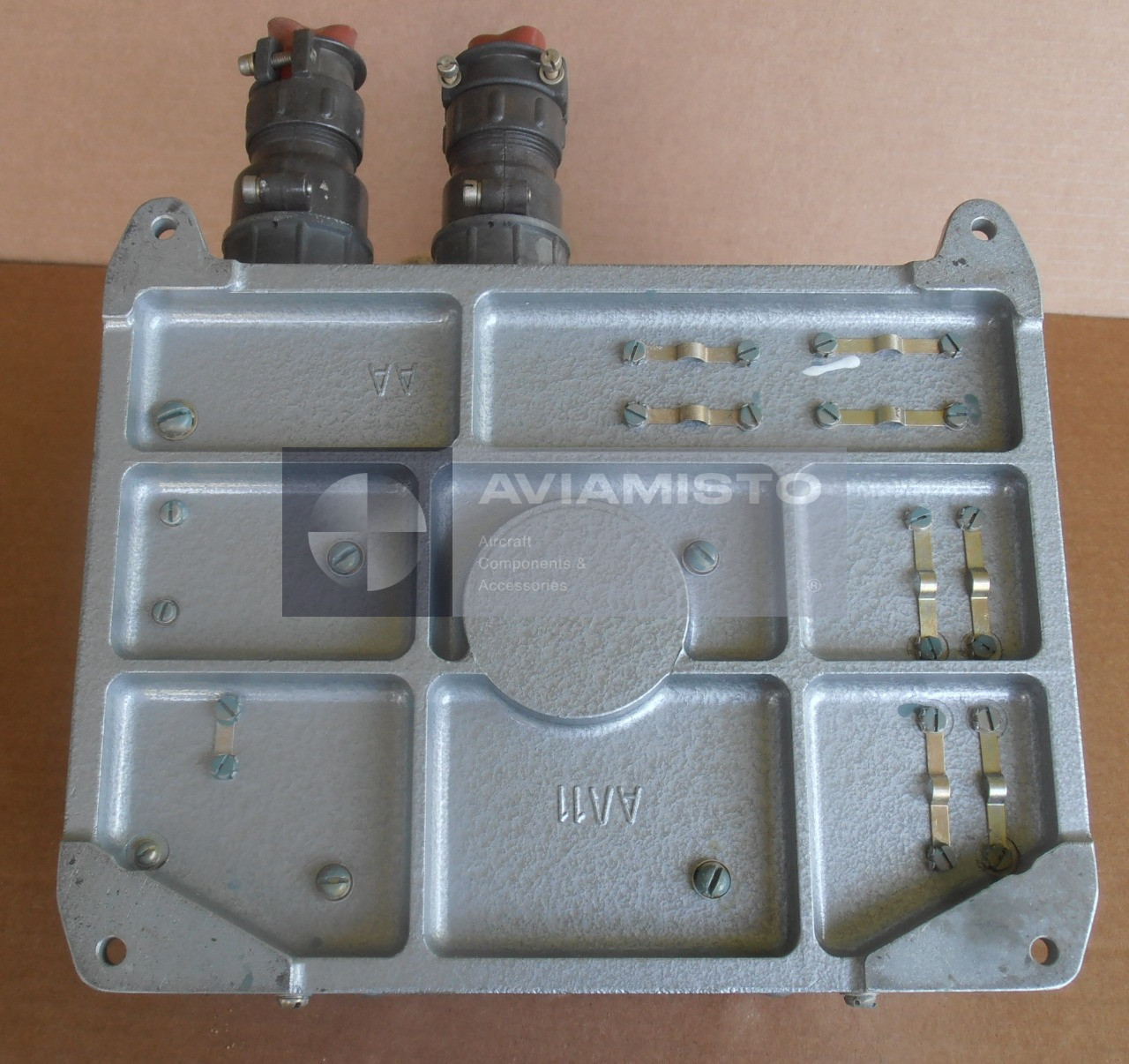

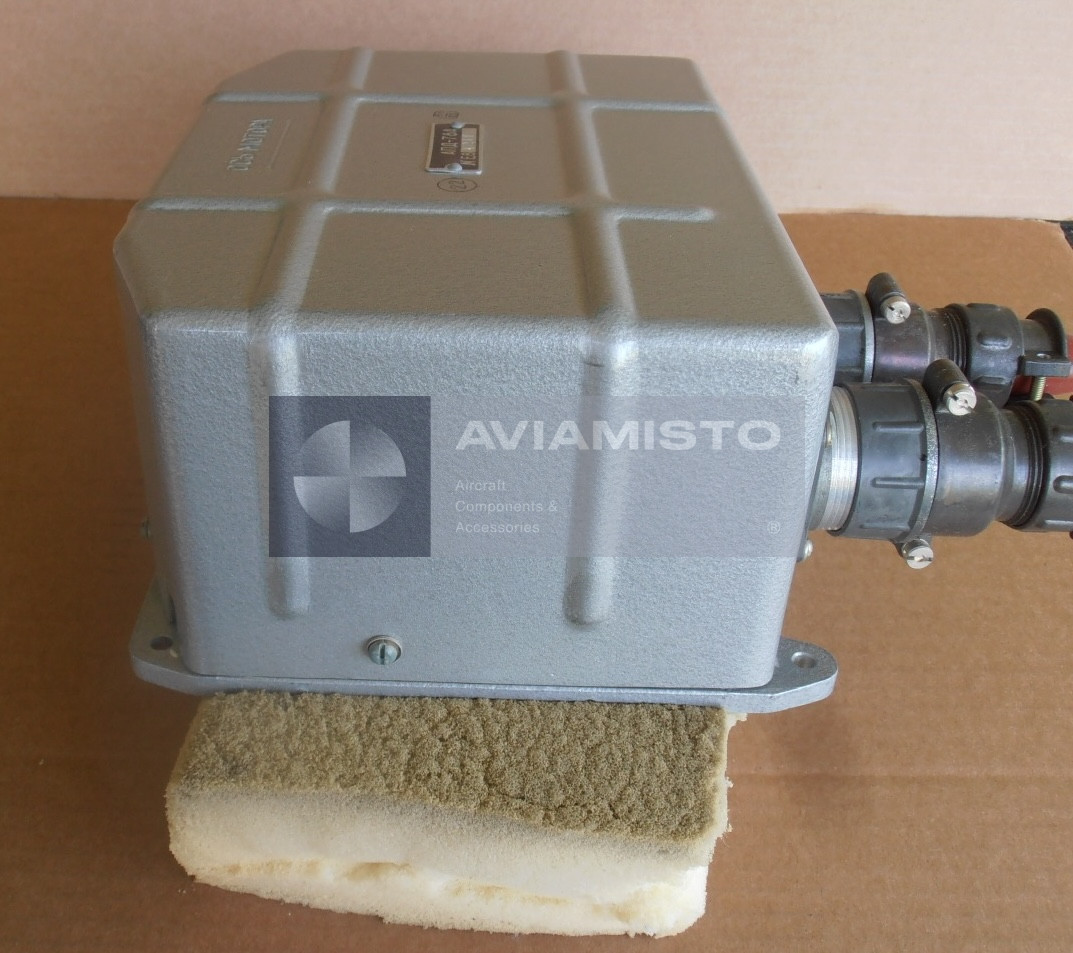

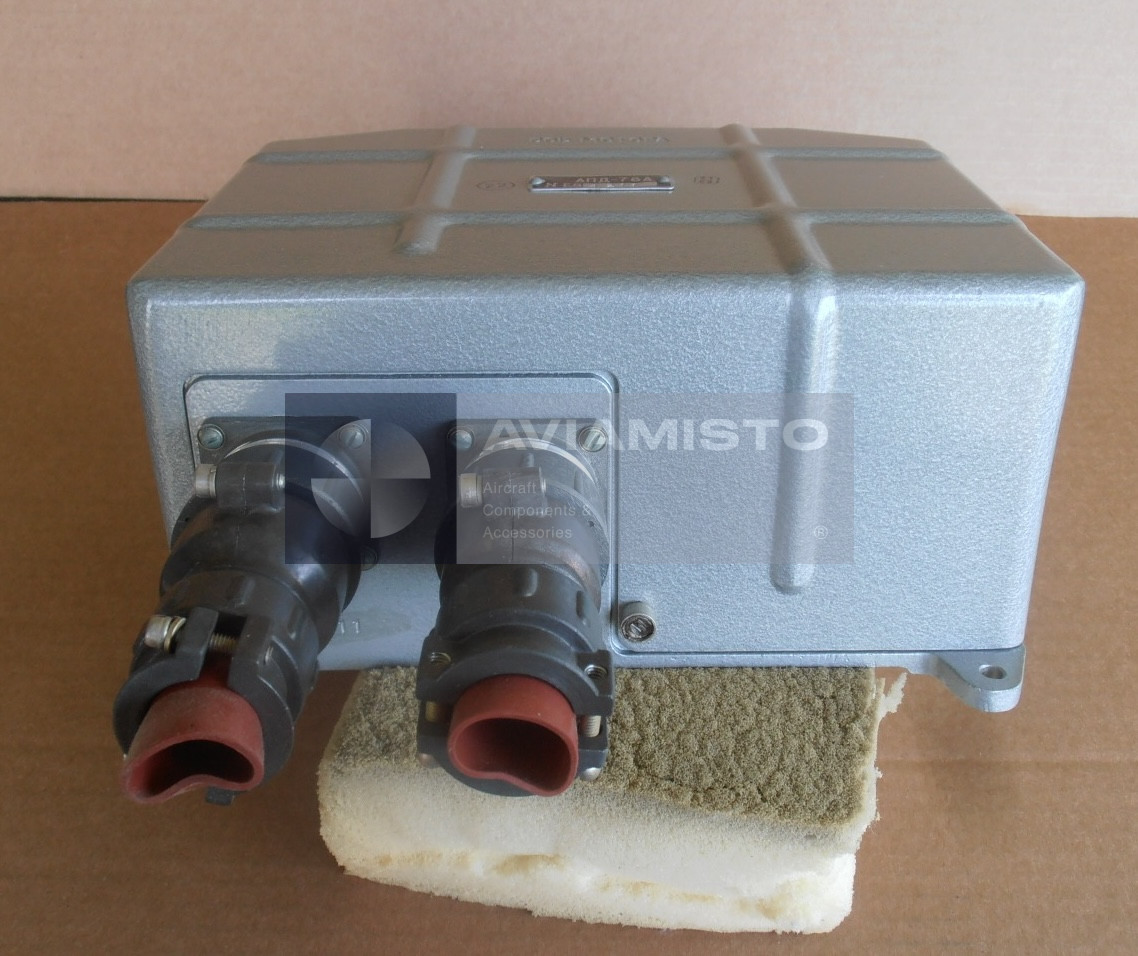

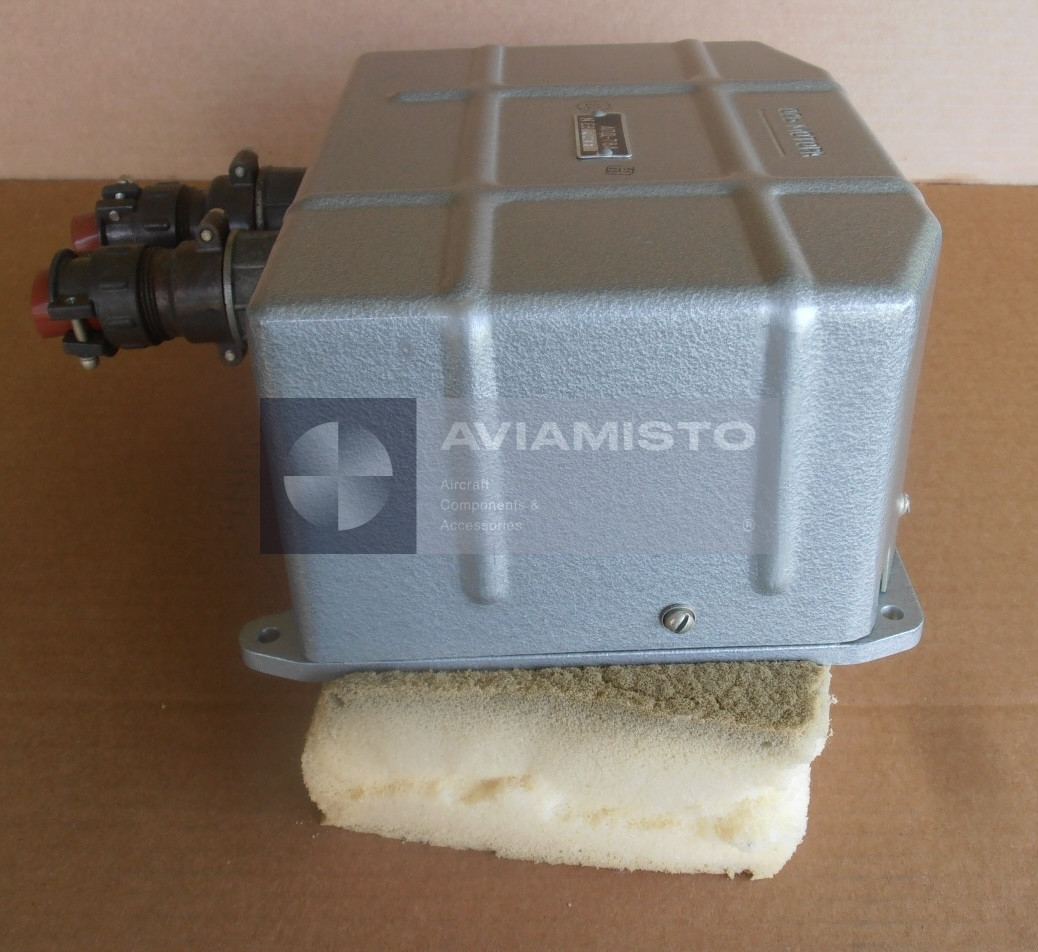

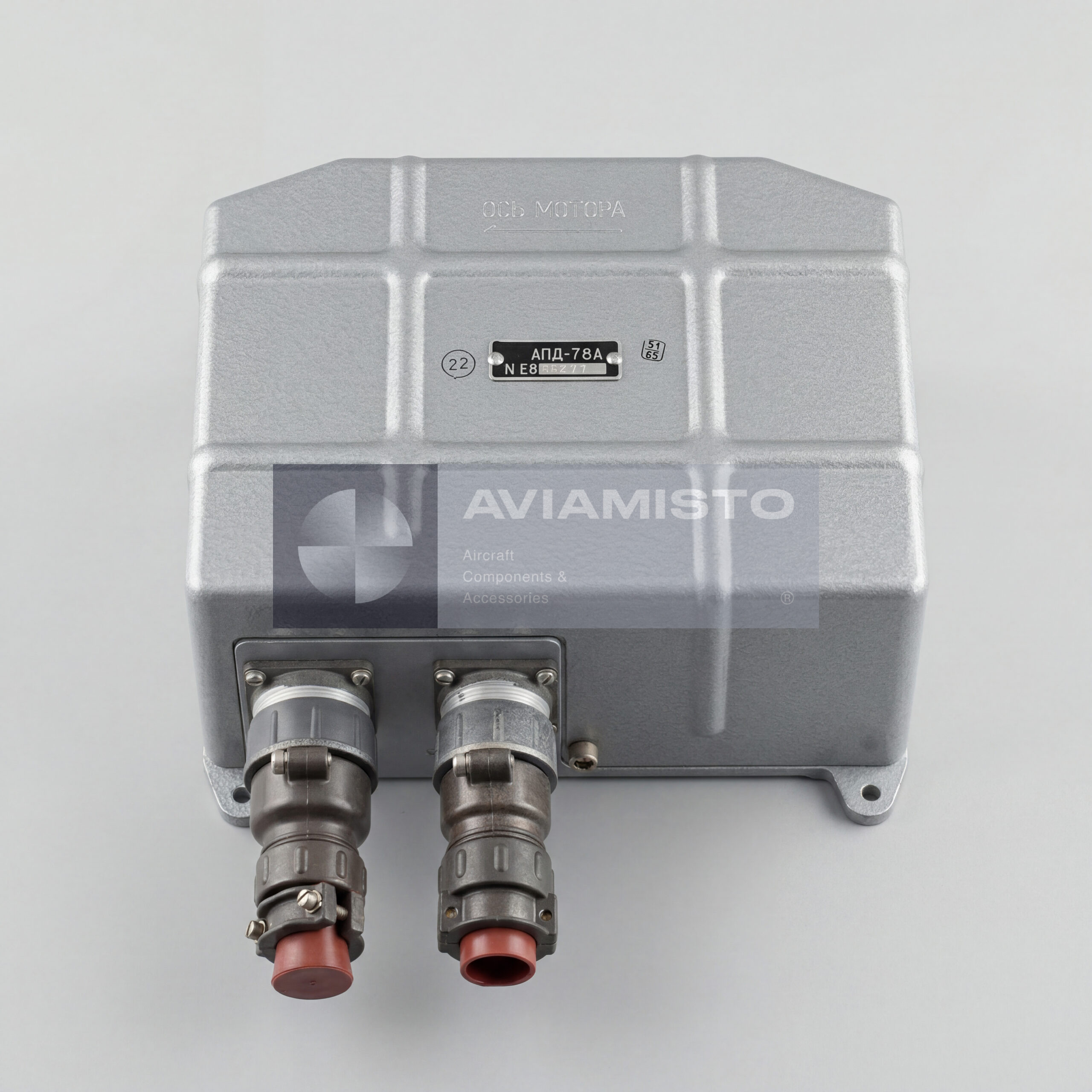

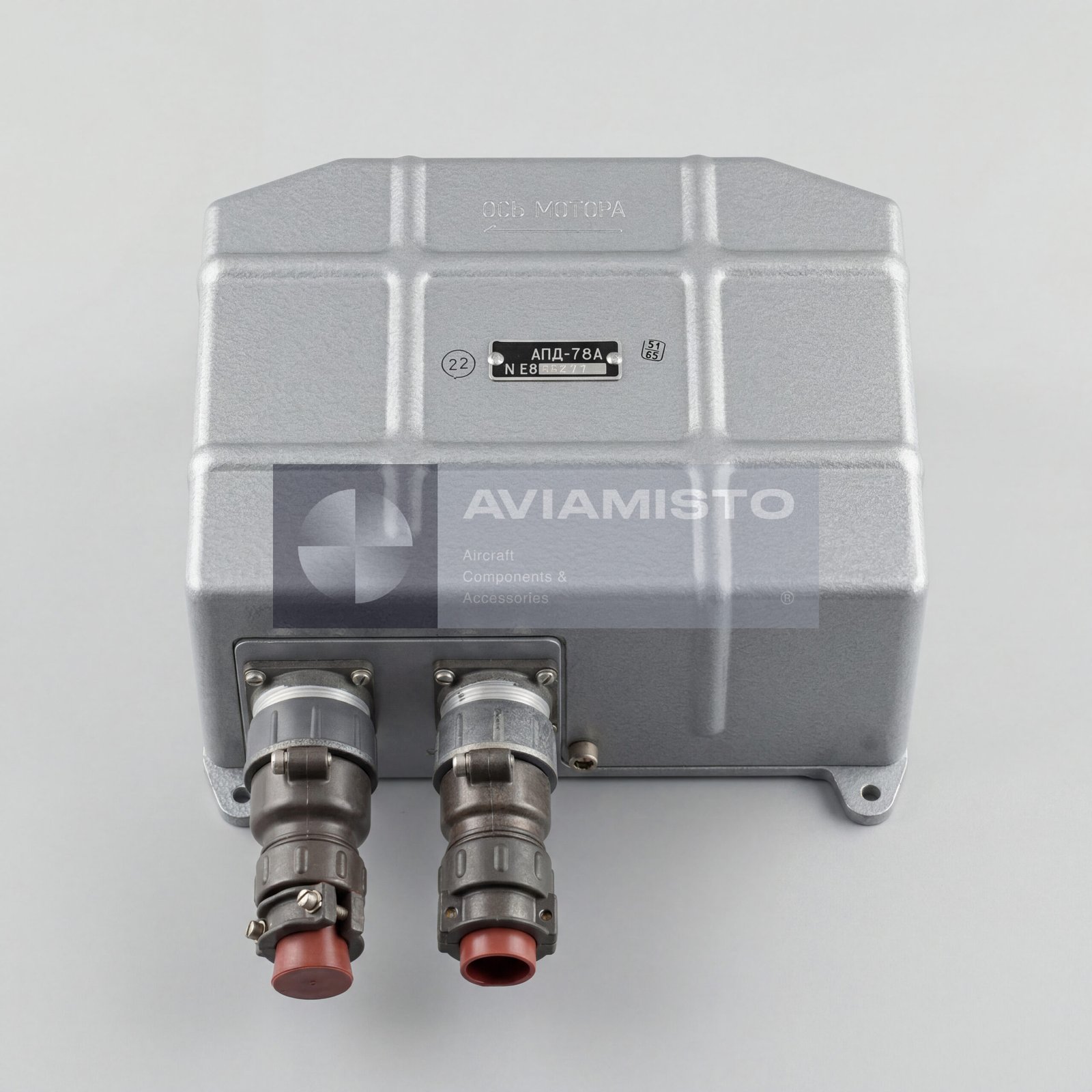

АПД-78А
Автомат пуска двигателей
Описание
АПД-78А в системе запуска двигателя вертолета
АПД-78А — автомат запуска двигателя, применяемый в бортовых системах запуска основных двигателей вертолетов. Это программное устройство управления, которое работает по заданной логике запуска и связывает органы управления в кабине с исполнительными цепями системы. Экипаж подает команду на запуск, после чего АПД-78А последовательно включает нужные цепи. Такой блок применяется с двигателями типа ТВ3-117 и другими установками, где запуск должен идти по выдержанной временной программе, а не ручным включением отдельных операций.
Полное описаниеСвернуть описание
Управление запуском через APD-78A
При запуске двигателя APD-78A координирует работу основных цепей: включение стартера, подачу топлива, включение зажигания и переход к режиму малого газа. Сам блок не выполняет механический запуск двигателя. Он управляет электрическими цепями и исполнительными элементами, которые входят в систему запуска. Если процесс развивается неправильно, автомат может прервать цикл в соответствии со своей программой. Поэтому при проверке АПД-78А обычно смотрят не только сам блок, но и стартерные цепи, топливные краны, агрегаты зажигания, переключатели в кабине и проводку двигателя.
Режимы работы АПД-78А и обслуживание
АПД-78А используется не только для штатного запуска. В зависимости от схемы борта и регламента обслуживания через него выполняются холодная прокрутка и ложный запуск. Холодная прокрутка нужна, когда стартер вращает двигатель без подачи топлива и зажигания. Ложный запуск применяется по инструкции конкретного типа ВС, когда требуется проверить отдельные операции системы запуска без перехода к нормальной работе двигателя. Эти режимы важны при обслуживании, поиске неисправностей и подготовке двигателя после отдельных регламентных работ.
Применение APD-78A на вертолетах
APD-78A применяется на вертолетах с автоматизированным управлением запуском основных двигателей, включая семейство Ми-8, Ми-17, Ми-171, Ми-26 и Ка-32. На Ми-8 и Ми-17 блок связан с системой запуска двигателей ТВ3-117 и соответствующими органами управления в кабине. На других вертолетах общая функция остается такой же, но могут отличаться проводка, релейные цепи, индикация и подключенные агрегаты. Поэтому блок, снятый с одного борта, нельзя считать прямой заменой без проверки обозначения и документации.
Идентификация и заказ АПД-78А

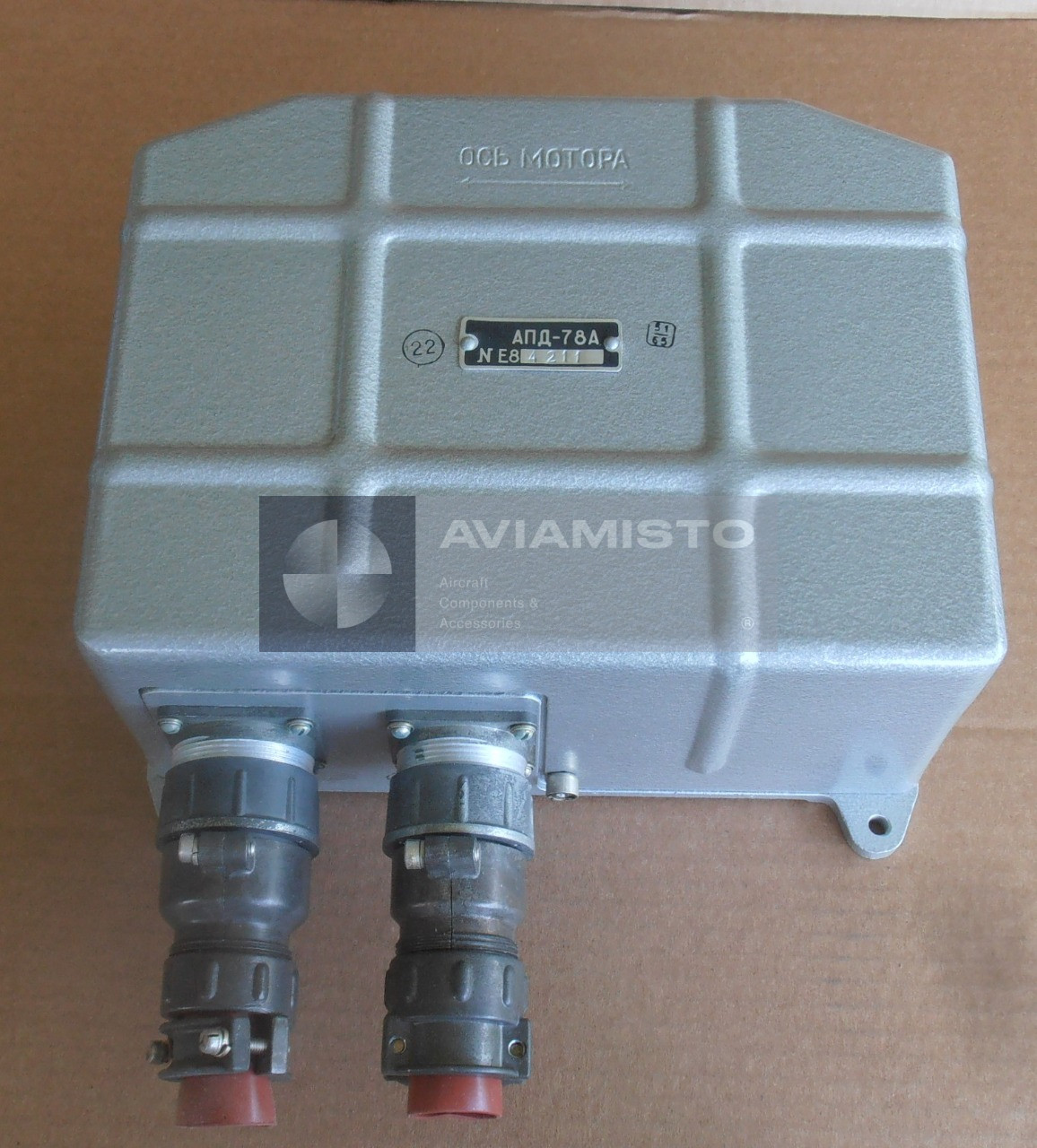

Перед заказом АПД-78А нужно сверить маркировку блока с каталогом деталей, паспортом изделия или ремонтной документацией воздушного судна. После ремонта или модернизации на вертолете могут стоять измененные панели, замененные жгуты или оборудование из разных партий. На практике лучше подтверждать точное обозначение по формуляру или приложить фото таблички. Подбор нужно делать по конфигурации системы запуска, а не только по типу вертолета. Изделие также известно под обозначениями APD-78A и АПД-78А.
Технические характеристики
- Тип изделия
- Автомат пуска двигателей
- Функция
- Автоматическое управление запуском основных двигателей
- Применение / Где используется
- Системы запуска двигателей вертолетов
- Система / Место установки
- Система управления запуском двигателя (например, ТВ3-117)
- Совместимые ВС / техника
- Ми-8 (Ми-17, Ми-171), Ми-26, Ка-32
Все характеристикиСвернуть характеристики
- Рабочее напряжение
- 27 В (18–30 В)
- Потребляемый ток
- ≤ 1.5 А
- Коммутируемый ток
- До 5–10 А на канал
- Режимы работы
- Запуск; Холодная прокрутка; Ложный запуск
- Продолжительность цикла запуска
- 50–60 с
- Последовательность управления
- Включение стартера; подача топлива; активация зажигания; отключение и выход на режим малого газа
- Режим холодной прокрутки
- Работа стартера без подачи топлива и зажигания
- Диапазон температур
- −60…+60 °C
- Ресурс (циклы запуска)
- Около 2000–3000 циклов
- Масса
- Примерно 1.5–2.2 кг
- Тип конструкции
- Электромеханическое или электронное программное устройство
- Документация
- Паспорт изделия и эксплуатационная документация
