ПАА-34Б КПА

ПАА-34Б для проверки автопилота АП-34Б

ПАА-34Б — контрольно-проверочная аппаратура для проверки и регулировки агрегатов автопилота АП-34Б, применяемого на вертолетах семейства Ми-8 и Ми-17. Это не бортовой блок, а наземное оборудование для лаборатории, авиамастерской, ремонтного участка или цеха капитального ремонта. В работе ПАА-34Б используют, когда нужно проверить отдельный агрегат автопилота или собрать на стенде часть контура управления перед установкой оборудования обратно на вертолет.

Проверка агрегатов АП-34Б через ПАА-34Б

ПАА-34Б позволяет проверять каналы управления, сигналы датчиков, реакцию исполнительных цепей и взаимодействие блоков АП-34Б в замкнутых контурах. Аппаратура применяется при проверке датчиков угловых скоростей, компенсационных датчиков, блоков управления, пультов автопилота, усилителей и элементов коррекции высоты. На практике это важно, потому что неисправность АП-34Б не всегда находится в одном блоке. Причина может быть в датчике, проводке, усилителе, агрегате управления или неправильной регулировке контура.

Комплект ПАА-34Б и связанные изделия

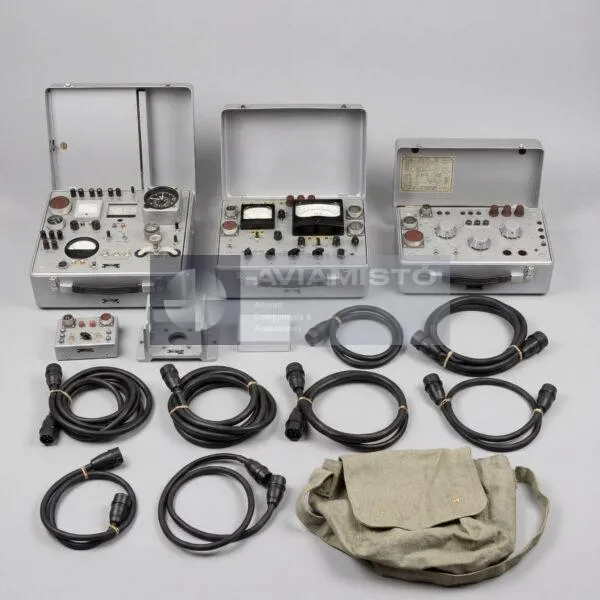

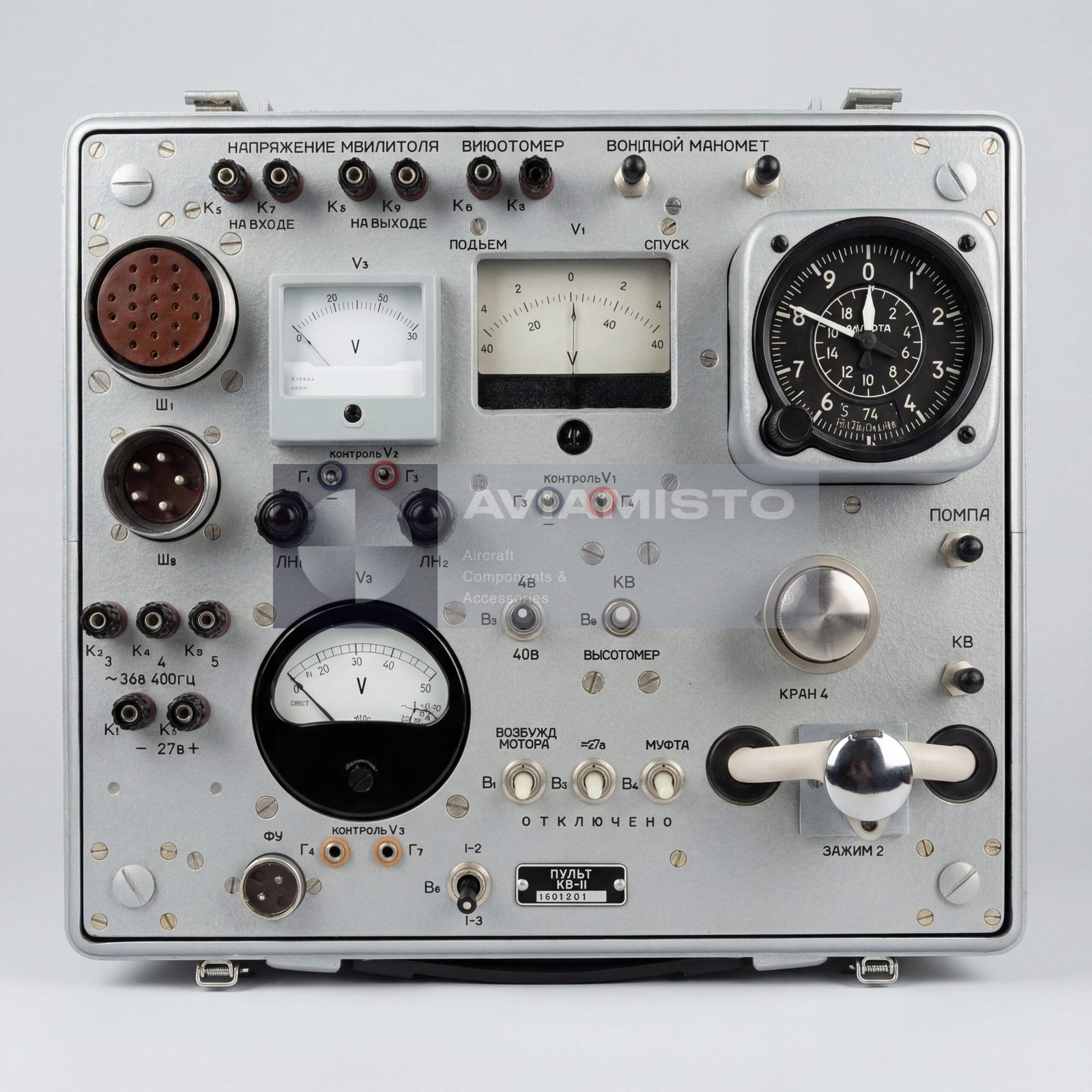

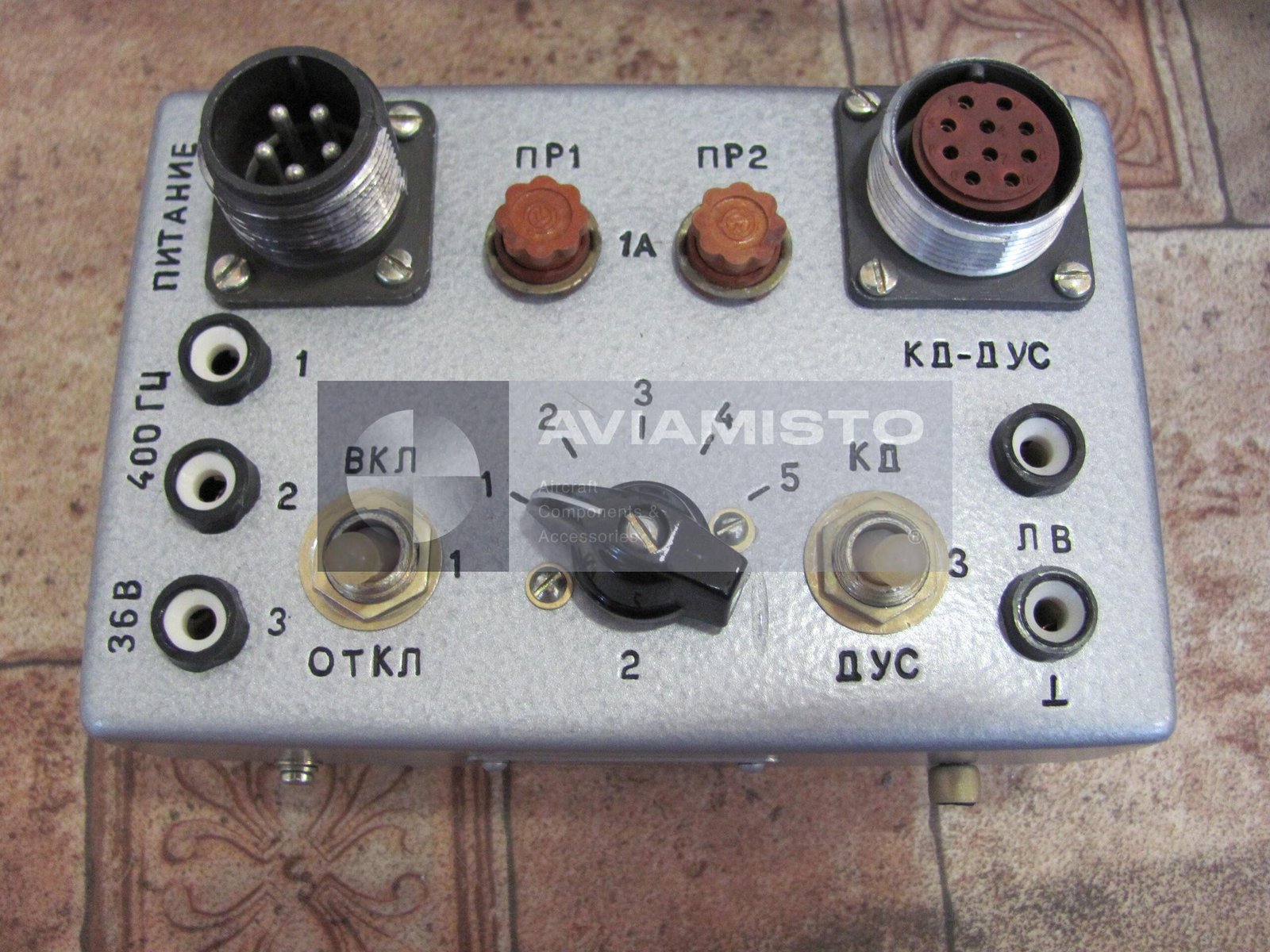

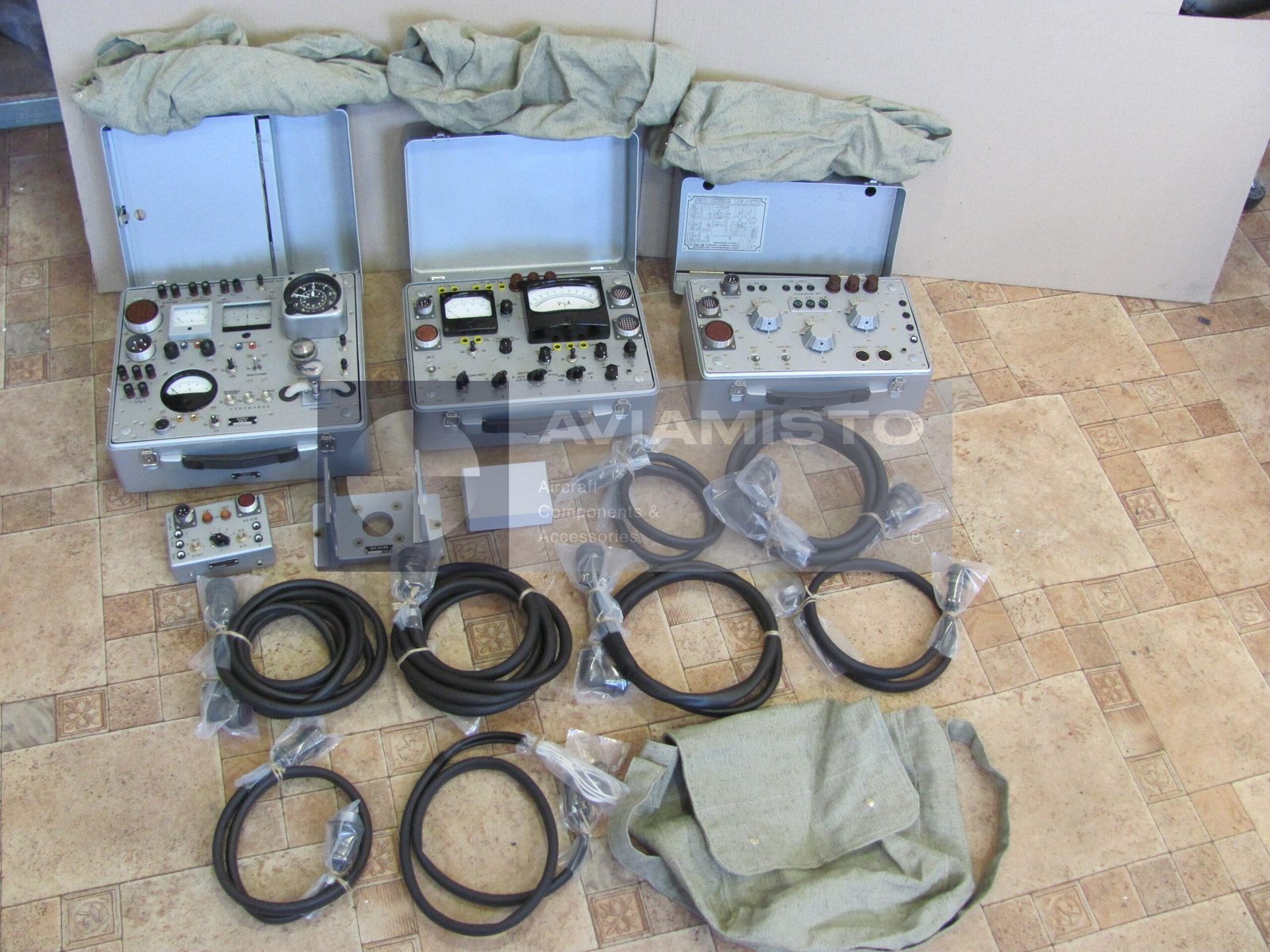

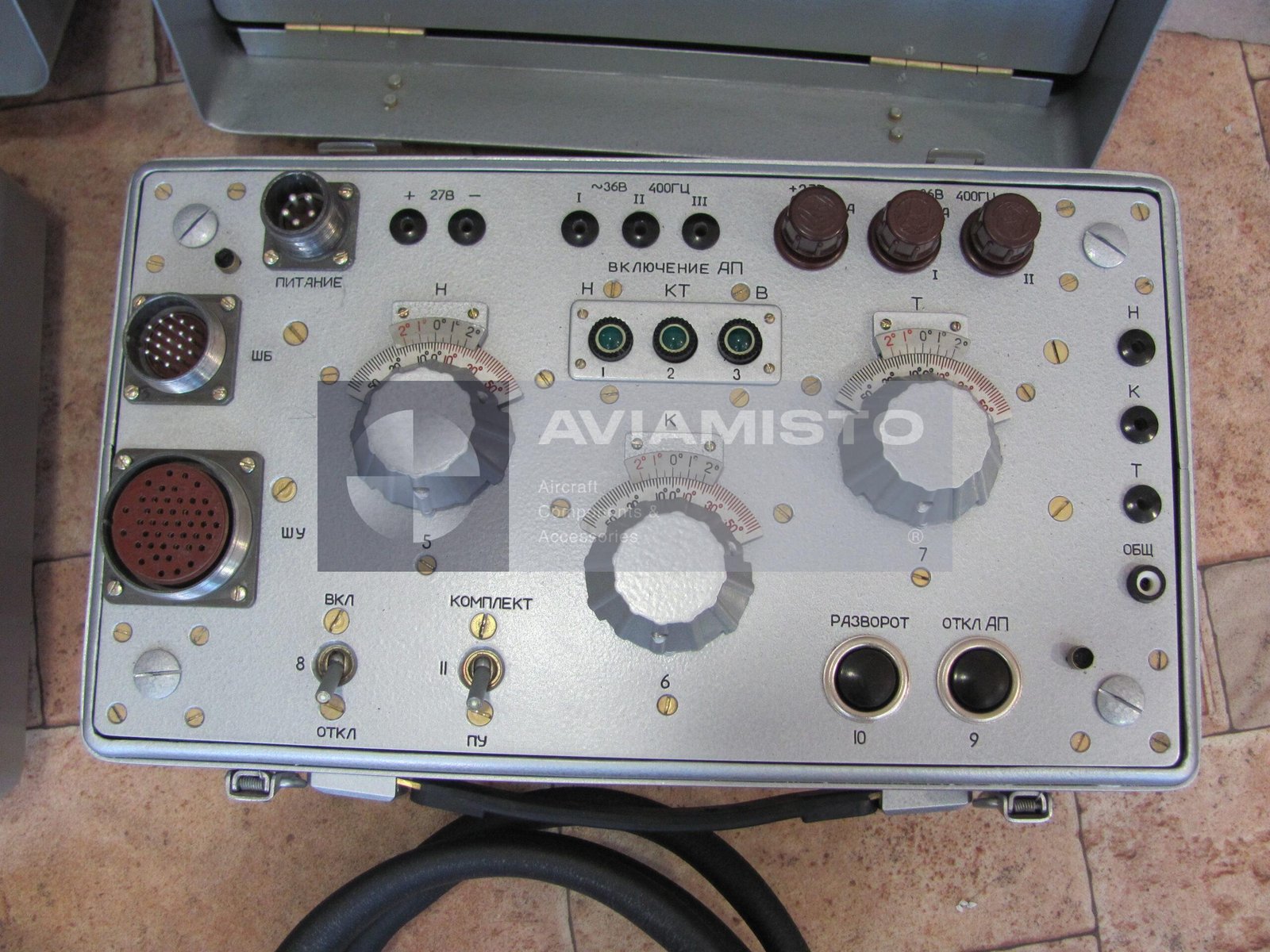

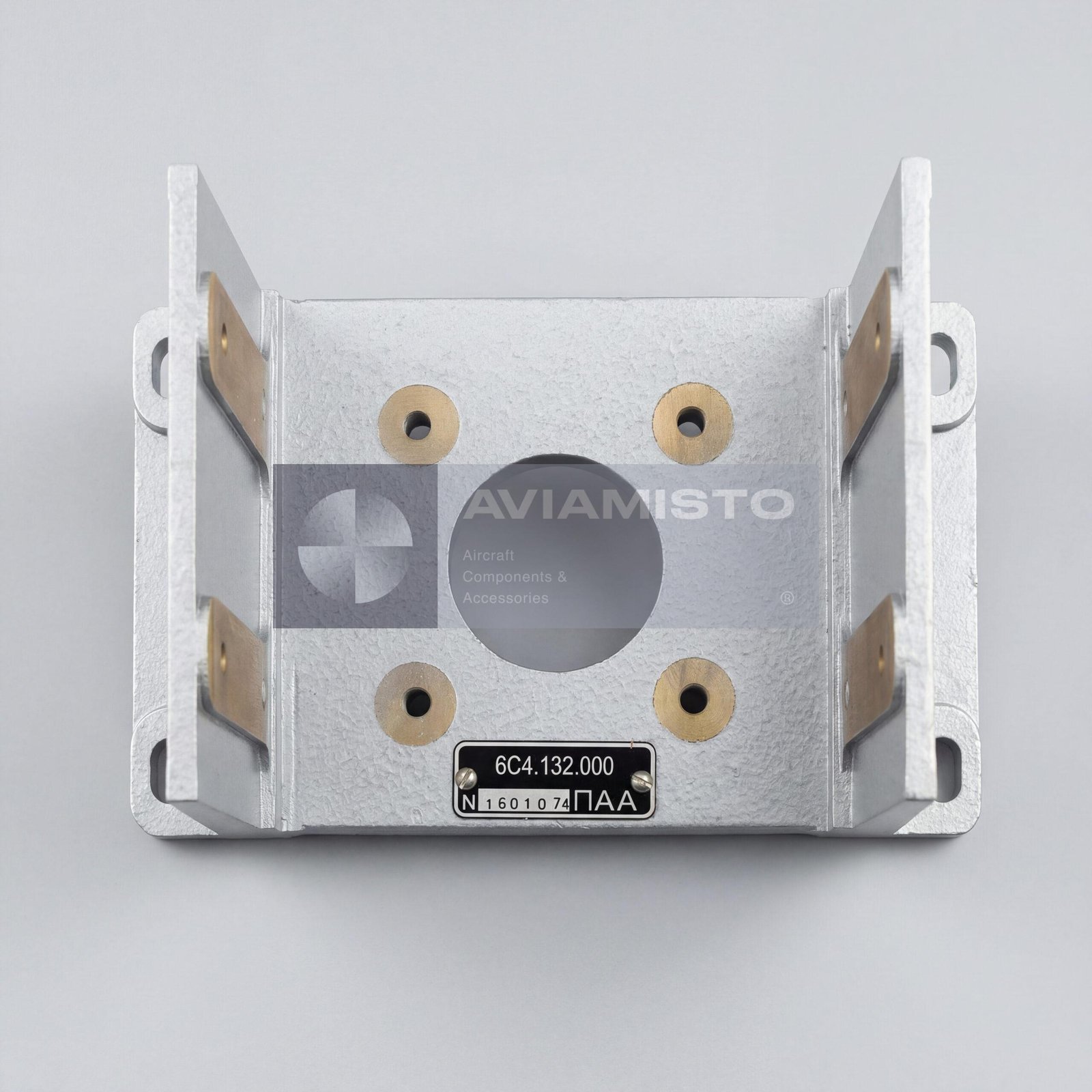

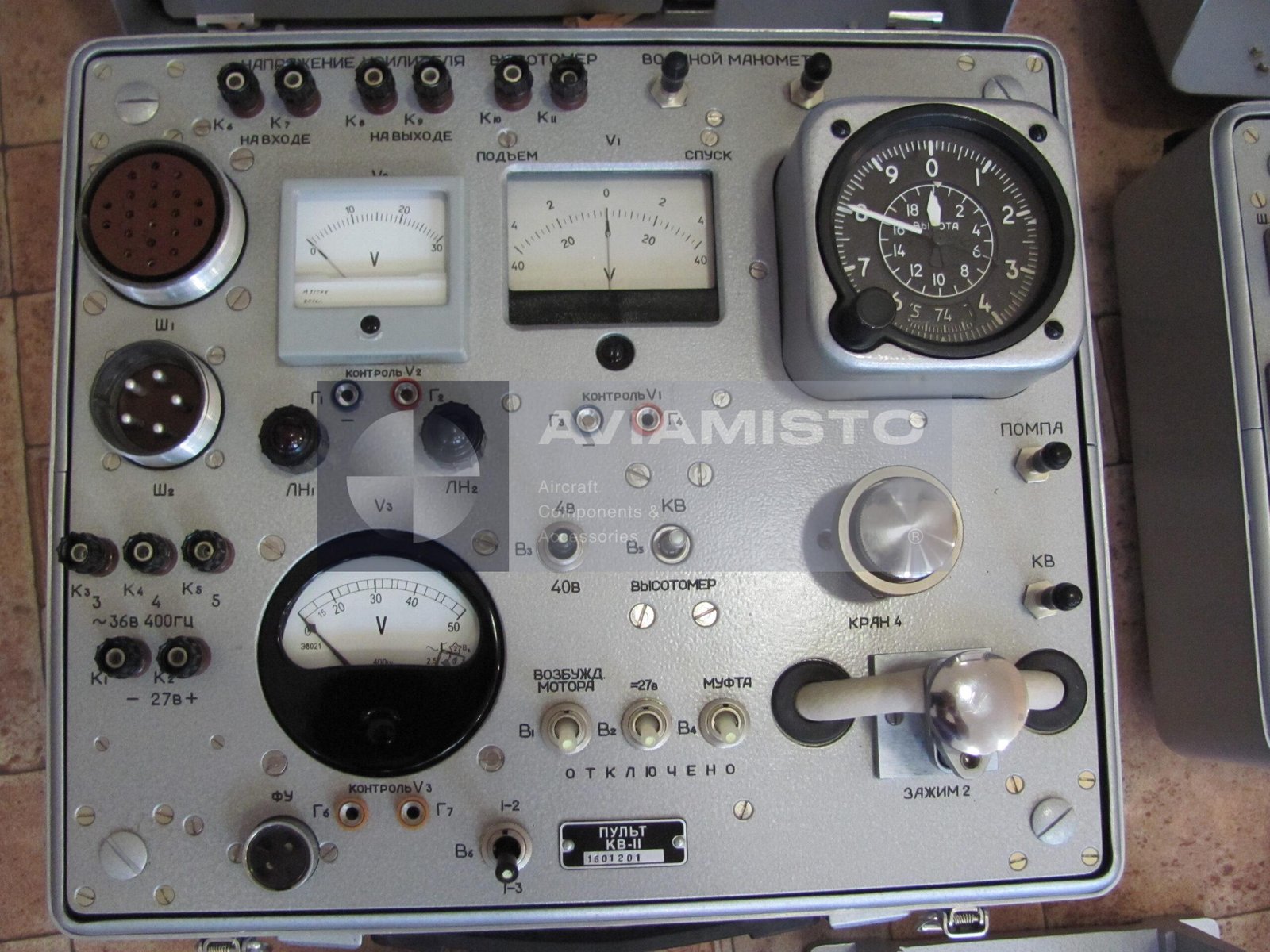

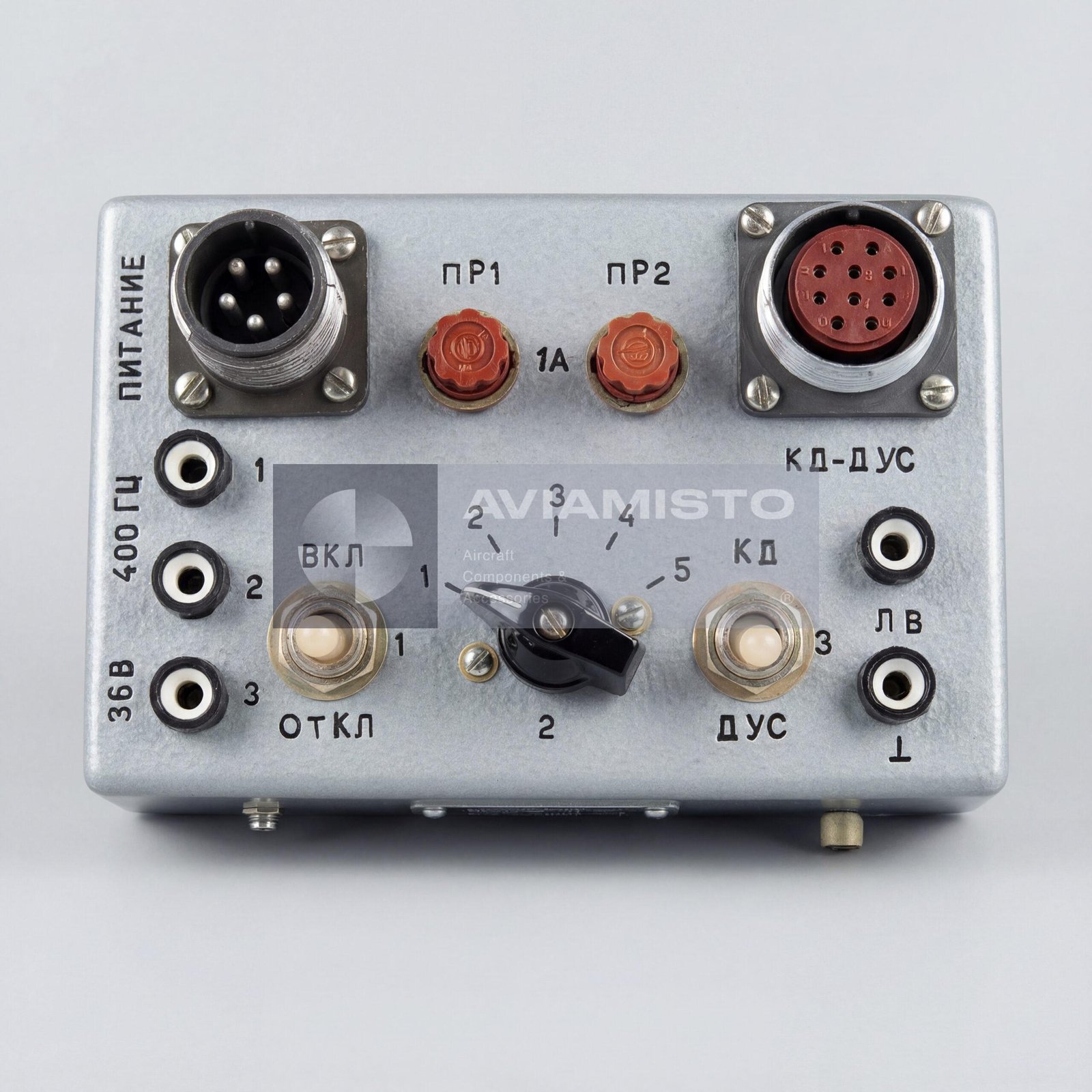

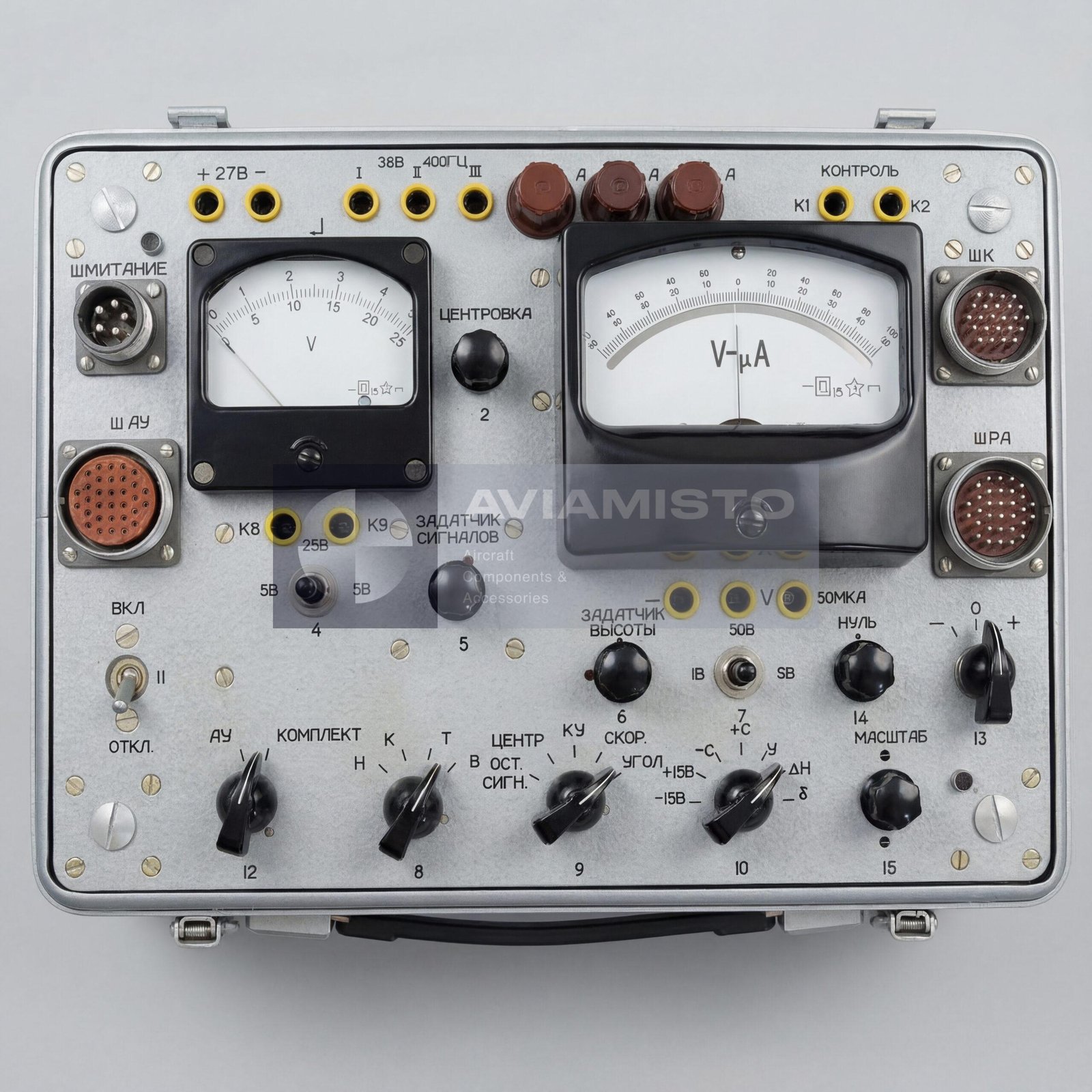

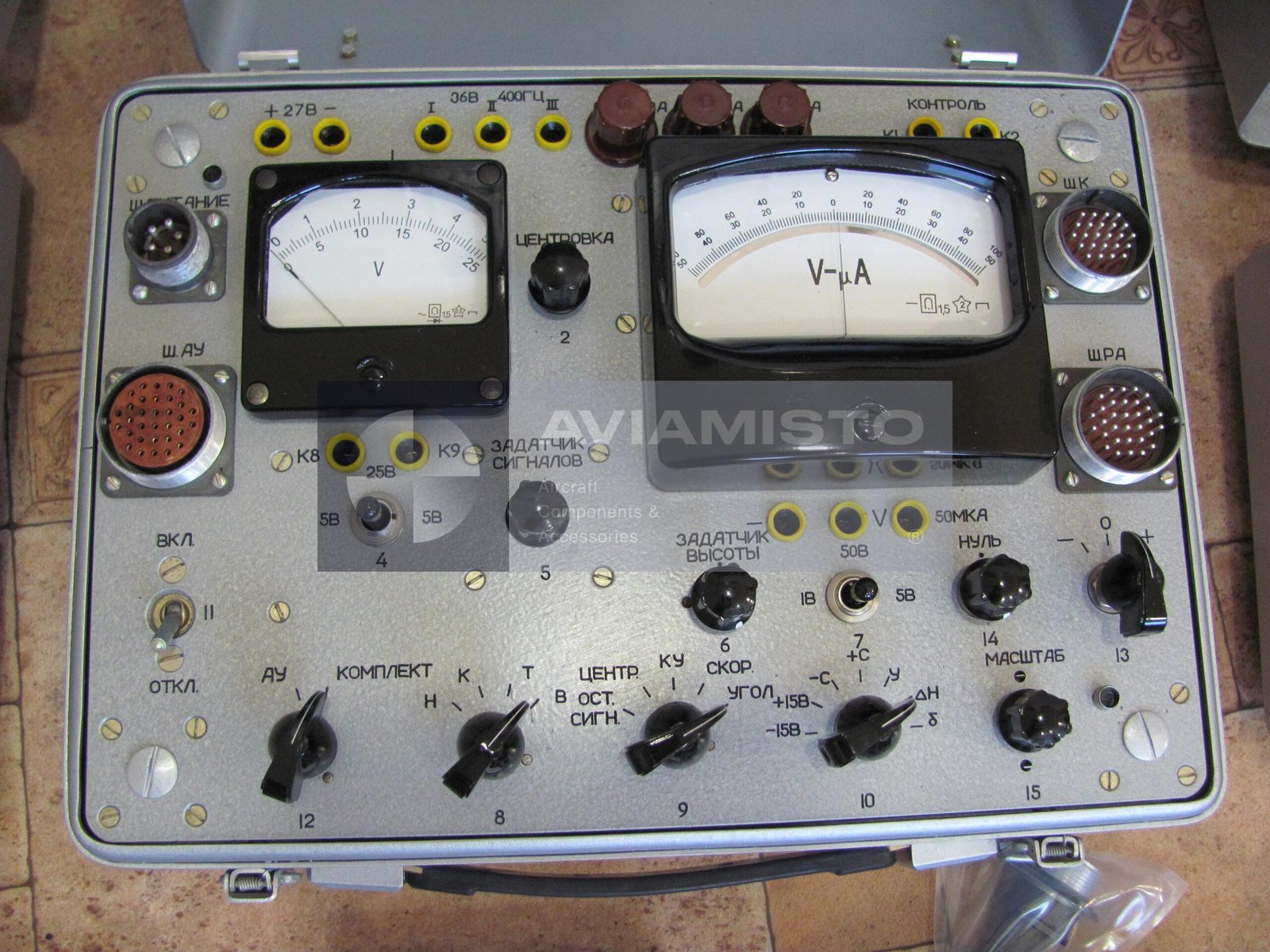

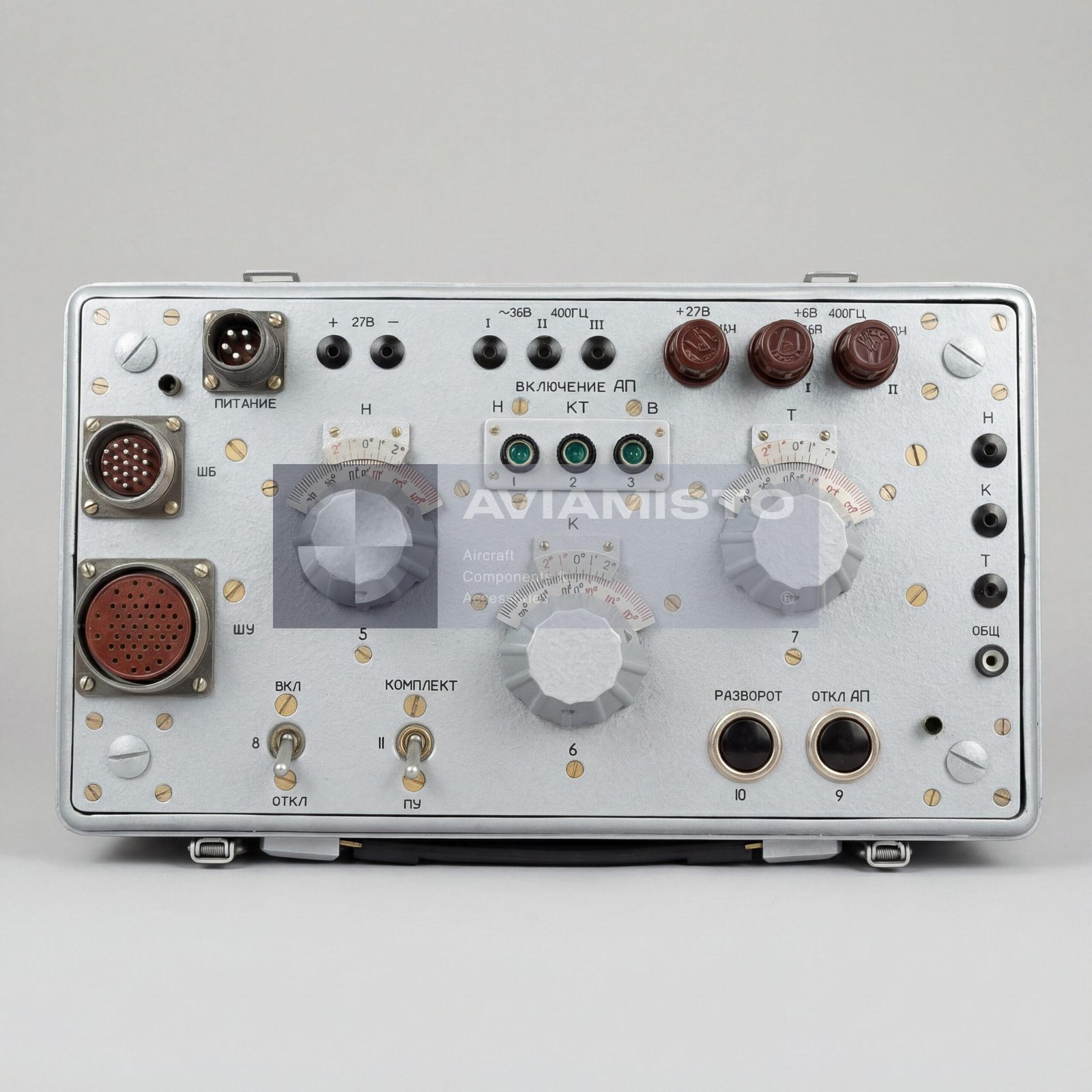

ПАА-34Б состоит не из одного прибора, а из набора панелей, блоков и переходных средств. В комплект могут входить панель проверки компенсационных датчиков и датчиков угловых скоростей, блок проверки агрегата управления АП-34Б, панель проверки пульта управления автопилотом, панель для корректора высоты КВ-11, а также кабели, переходники и монтажные кронштейны. Аппаратура применяется для проверки ДУС-1209Г, ДУС-1209Е, ДУС-1209К, КВ-11, пультов, агрегатов управления, усилительных блоков и связанных цепей. Точный состав лучше сверять по паспорту или ведомости поставки.

Применение ПАА-34Б на вертолетах Ми-8 и Ми-17

ПАА-34Б связана с обслуживанием автопилота АП-34Б на вертолетах Ми-8Т, Ми-8МТ, Ми-8АМТ, Ми-8МТВ-1 и Ми-17. Сам АП-34Б является многоканальной системой автоматического управления, поэтому его комплектация может отличаться в зависимости от модификации вертолета, серии оборудования и выполненных доработок. Из-за этого порядок применения ПАА-34Б должен соответствовать документации конкретного борта и перечню агрегатов, которые переданы на проверку. В мастерской аппаратуру могут использовать как для проверки отдельных блоков, так и для контроля более полной схемы автопилота.

Идентификация и заказ ПАА-34Б

Перед заказом ПАА-34Б или отдельной панели из комплекта нужно сверить требуемую конфигурацию с документацией по АП-34Б. Одним эксплуатантам нужен полный комплект, другим достаточно отдельных панелей, кабелей или переходников под конкретную проверку. Обозначение панели 6С2.702.007 часто встречается в связи с комплектом ПАА-34Б, поэтому лучше сразу указывать перечень нужных изделий по инструкции или паспорту. Изделие также известно под обозначениями ПАА-34Б и PAA-34B.

Тип изделия: Наземная контрольно-проверочная аппаратура / проверочный стенд
Функция: Проверка, регулировка, калибровка и диагностический контроль агрегатов автопилота АП-34Б
Применение / Где используется: Техническое обслуживание и ремонт автопилота АП-34Б
Система / Место установки: Мастерская, лаборатория или ремонтный участок для систем автоматического управления вертолетом
Совместимые ВС / техника: Ми-8, Ми-8Т, Ми-8МТ, Ми-8АМТ, Ми-8МТВ-1, Ми-17 с автопилотом АП-34Б
Проверяемые изделия: ДУС-1209Г, ДУС-1209Е, ДУС-1209К, КВ-11, агрегаты управления АП-34Б, пульты управления, усилительный блок, компенсационные датчики, датчики угловых скоростей
Питание: 27 В ±2.7 В постоянного тока / 36 В ±2 В переменного тока, 400 ±8 Гц
Диапазон температур: −30 °C…+50 °C
Диапазон температур, панель 6С2.702.007: −50 °C…+50 °C
Относительная влажность: До 98% при +40 °C
Масса: ≤45 кг без транспортной тары

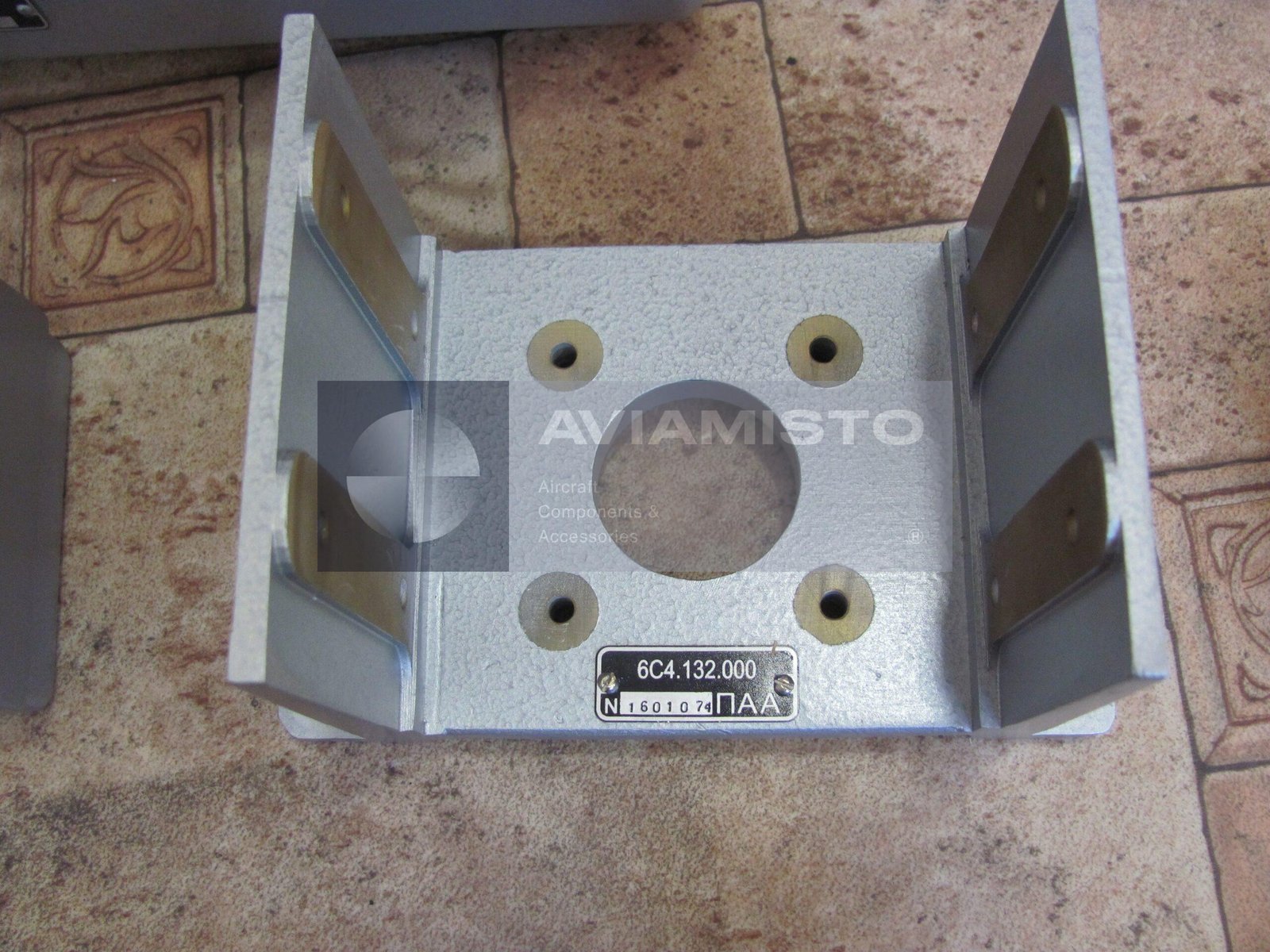

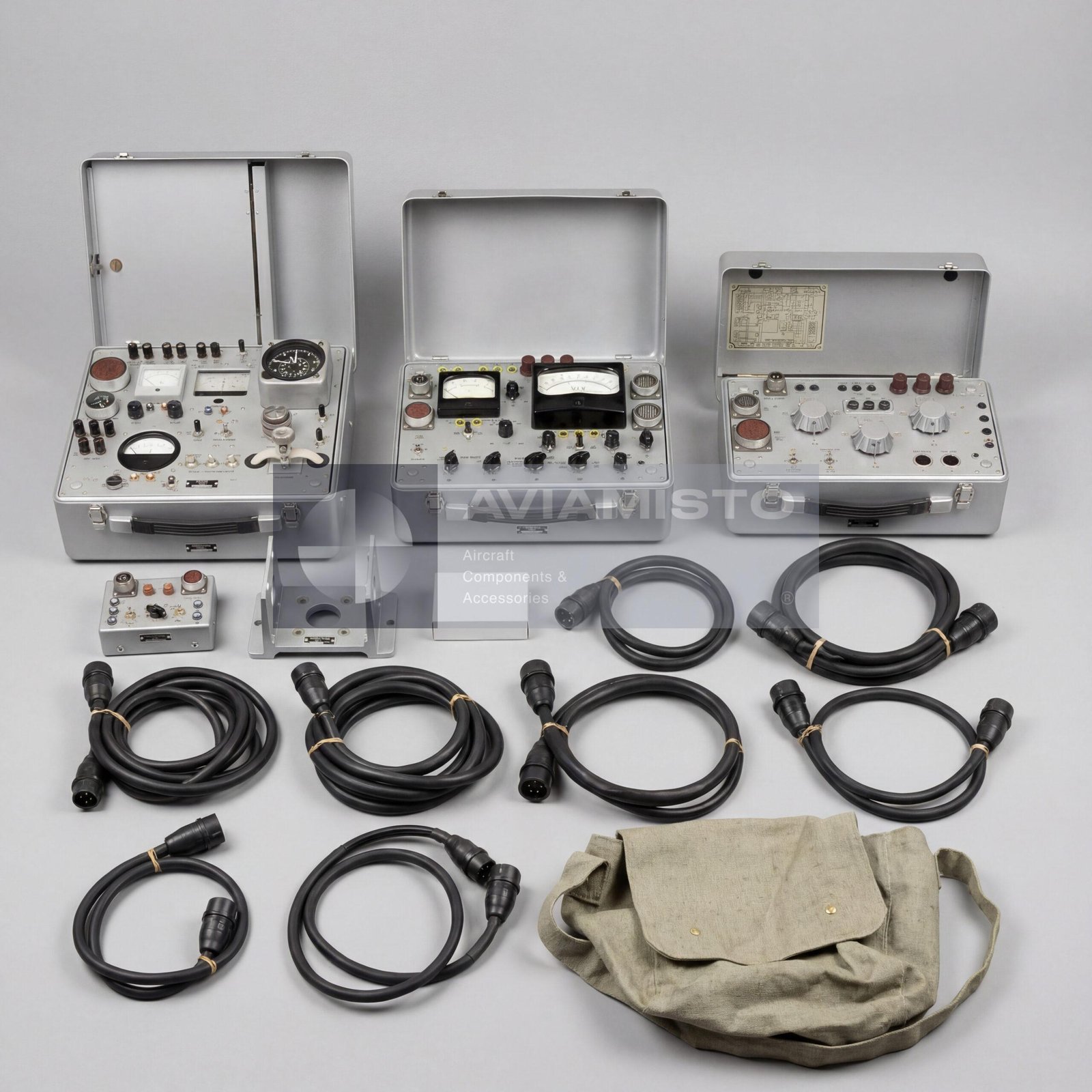

Состав комплекта: Проверочные панели, блок проверки агрегата управления АП-34Б, панель КВ-11, переходники, кабели, монтажные кронштейны
Среда применения: Авиационные мастерские, лаборатории АиРЭО, производственные или ремонтные ангары
Категория: Авиационное наземное техническое оборудование
Документация: Инструкция по эксплуатации 6С1.410.000 И; документация по АП-34Б; паспорт изделия при поставке
