ЛПГ-150М

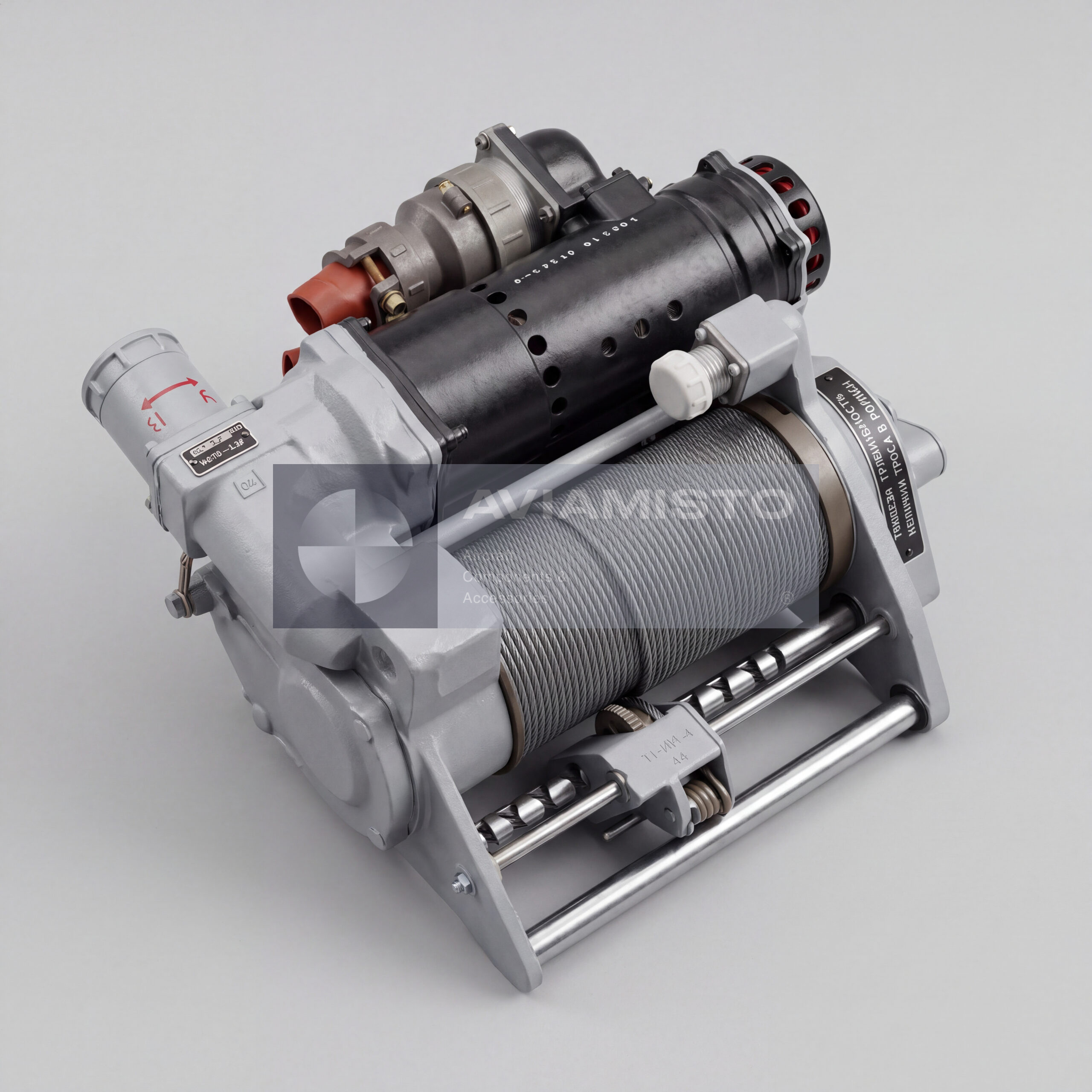

Бортовая электролебедка ЛПГ-150М

ЛПГ-150М — авиационная бортовая электролебедка, предназначенная для подъема и опускания грузов и людей с вертолетов. Лебедка применяется при погрузочно-разгрузочных, спасательных и специальных вертолетных работах, когда необходимо поднять груз в грузовую кабину или опустить его с борта воздушного судна на режиме висения либо на стоянке. Изделие питается от бортовой сети постоянного тока 27 В и работает совместно с поворотной бортовой стрелой.

Грузоподъемная функция ЛПГ-150М

Электролебедка ЛПГ-150М рассчитана на подъем груза до 150 кг при работе на борту вертолета и до 200 кг при перемещении груза по земле. Она может использоваться для подъема небольших грузов, оборудования или людей через проем боковой двери вертолета. В вертолетной установке лебедка работает вместе с бортовой стрелой, позволяющей вынести трос за габарит фюзеляжа и расположить его у открытой сдвижной двери.

Установка ЛПГ-150М на вертолетах

ЛПГ-150М устанавливается преимущественно на вертолетах семейства Ми-8 / Ми-17, а также может применяться на вертолетах КБ Камова, включая Ка-27ПС, Ка-29 и Ка-32, если это предусмотрено документацией. На вертолетах Ми-8 / Ми-17 лебедка размещается над левой сдвижной дверью грузовой кабины, на поворотной бортовой стреле или совместно с ней. В походном положении стрела с лебедкой прижата к борту, а в рабочем положении поворачивается наружу для выполнения подъема или спуска.

Состав системы ЛПГ-150М

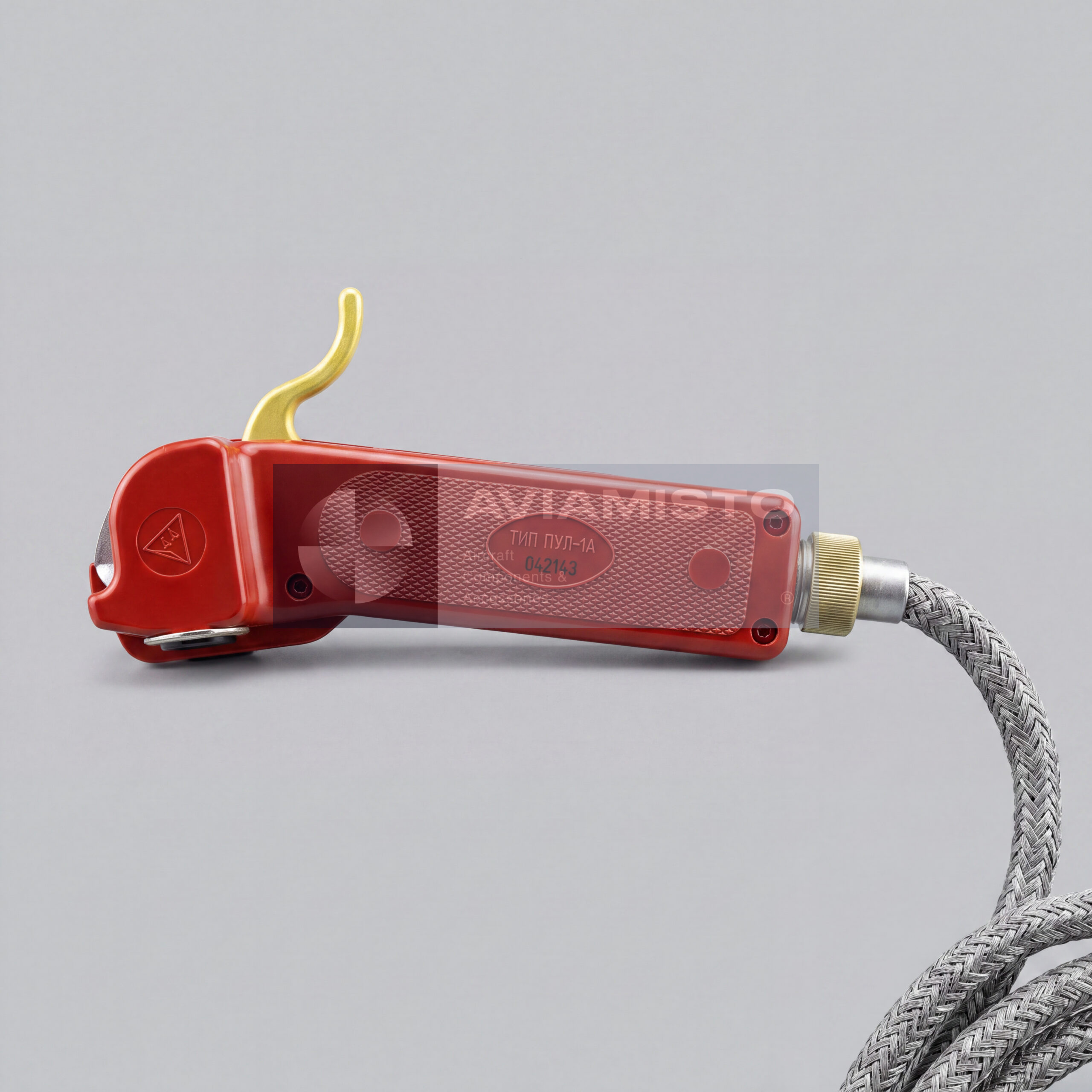

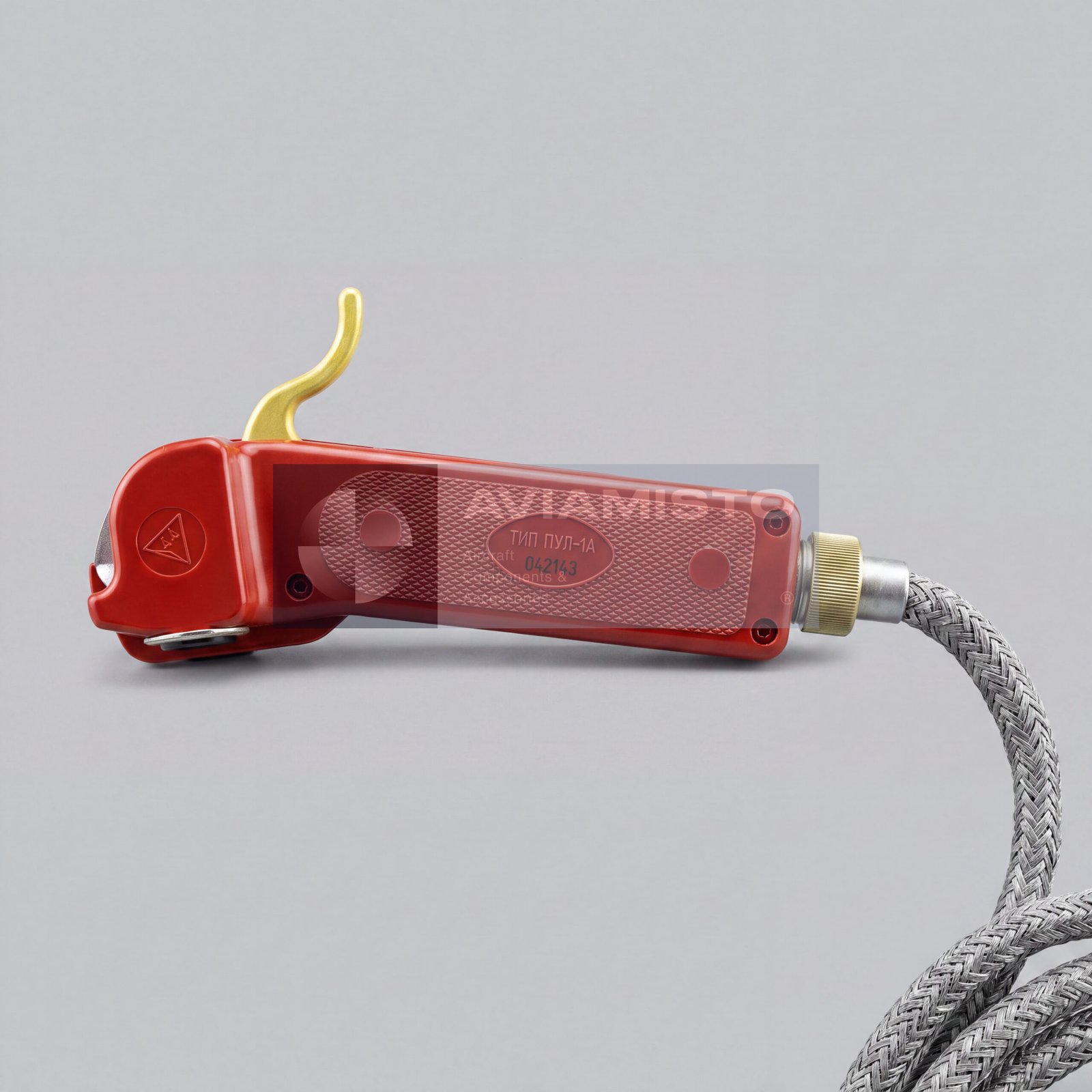

В состав системы ЛПГ-150М входят электролебедка, коробка управления КУЛ-150, пульт управления ПУЛ-1А, ручка ручного привода и основной трос. Электролебедка оснащается электроприводом и редукторным механизмом. Коробка управления КУЛ-150 содержит коммутационную аппаратуру и элементы защиты. Пульт ПУЛ-1А позволяет оператору управлять выпуском и уборкой троса. Ручка ручного привода используется для аварийной ручной работы, если это требуется по условиям эксплуатации.

Безопасность и защита от перегрузок

ЛПГ-150М имеет элементы защиты, необходимые для работы вертолетной лебедки. Фрикционная муфта защищает механизмы и редуктор от перегрузок. Система микровыключателей отключает питание при достижении безопасного остатка витков троса на барабане. Редуктор подтяга каната поддерживает натяжение троса при его выпуске и уборке без полезной нагрузки, снижая риск ослабления троса и неправильной укладки на барабан.

Идентификация и поставка ЛПГ-150М

Изделие может встречаться под обозначениями ЛПГ-150М, LPG-150M или бортовая вертолетная электролебедка. При наличии подтверждающих документов изделие может поставляться как электролебедка 1 категории, с паспортом и в заводской упаковке. Для точной поставки желательно указать тип вертолета, требуемое состояние, комплектность коробки управления и пульта, состояние троса, наличие паспорта, упаковку и нужна ли лебедка отдельно или совместно с бортовой стрелой.

Тип изделия: Бортовая вертолетная электролебедка
Обозначение: ЛПГ-150М
Альтернативные обозначения: LPG-150M, бортовая электролебедка, вертолетная грузовая лебедка
Функция: Подъем и опускание грузов и людей
Назначение: Погрузочно-разгрузочные, спасательные и специальные вертолетные работы
Применение / Где используется: Бортовые грузоподъемные системы вертолетов
Совместимые ВС: Ми-8Т, Ми-8МТВ, Ми-17, Ка-27ПС, Ка-29, Ка-32 и связанные вертолеты, если применимо по документации
Место установки: Над левой сдвижной дверью грузовой кабины вертолета / на поворотной бортовой стреле
Совместимая стрела: 8АТ-9650-300 бортовая стрела, если применимо по комплектации
Грузоподъемность на борту / объекте: До 150 кг
Грузоподъемность на земле: До 200 кг
Длина троса / емкость барабана: 40 м
Диаметр каната: 3 мм
Напряжение питания: 27 В постоянного тока
Скорость выпуска троса при нагрузке 150 кг: 60 м/мин
Скорость выпуска троса при нагрузке 200 кг: 66 м/мин
Скорость уборки троса при нагрузке 150 кг: 33 м/мин
Скорость уборки троса при нагрузке 200 кг: 30 м/мин
Суммарный потребляемый ток при нагрузке 150 кг: До 86 А
Суммарный потребляемый ток при нагрузке 200 кг: До 110 А
Максимальное кратковременное усилие с полиспастом: До 1100 кг, не более 5 с, если применимо по конфигурации
Габаритные размеры лебедки: 203 × 325 × 322 мм
Масса лебедки без троса: Не более 21 кг
Тип привода: Электрический привод
Электродвигатели: Два электродвигателя Д-500ТВ согласно предоставленным данным
Элементы защиты: Фрикционная муфта; система микровыключателей; защита от перегрузки; редуктор подтяга каната
Аварийная работа: Ручка ручного привода для аварийной ручной работы с тросом

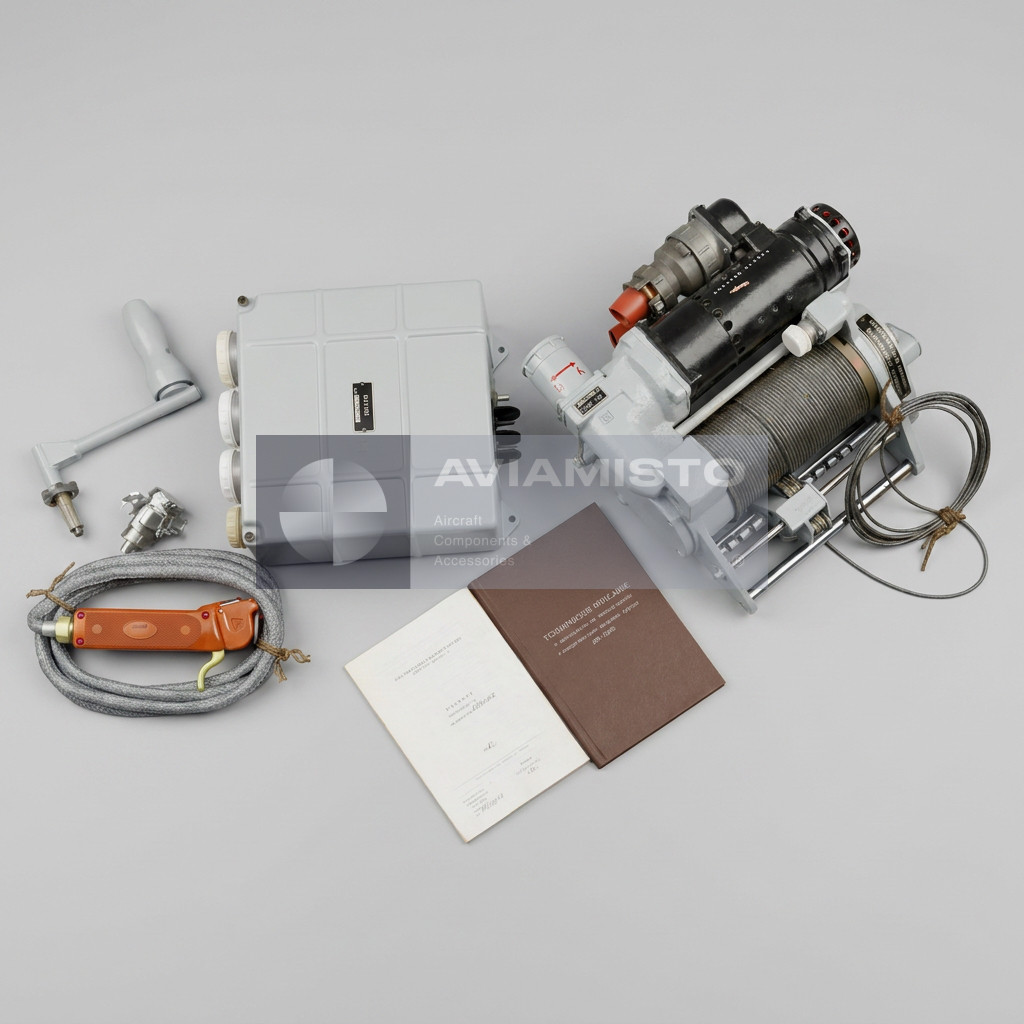

Комплект поставки: Электролебедка; коробка управления КУЛ-150; пульт управления ПУЛ-1А; ручка ручного привода; основной трос
Состояние: 1 категория, если подтверждено документами
Документация: Паспорт изделия
Упаковка: Заводская упаковка, если подтверждено документами
