8АТ-9650-300
бортовая стрела без электролебедки
Описание

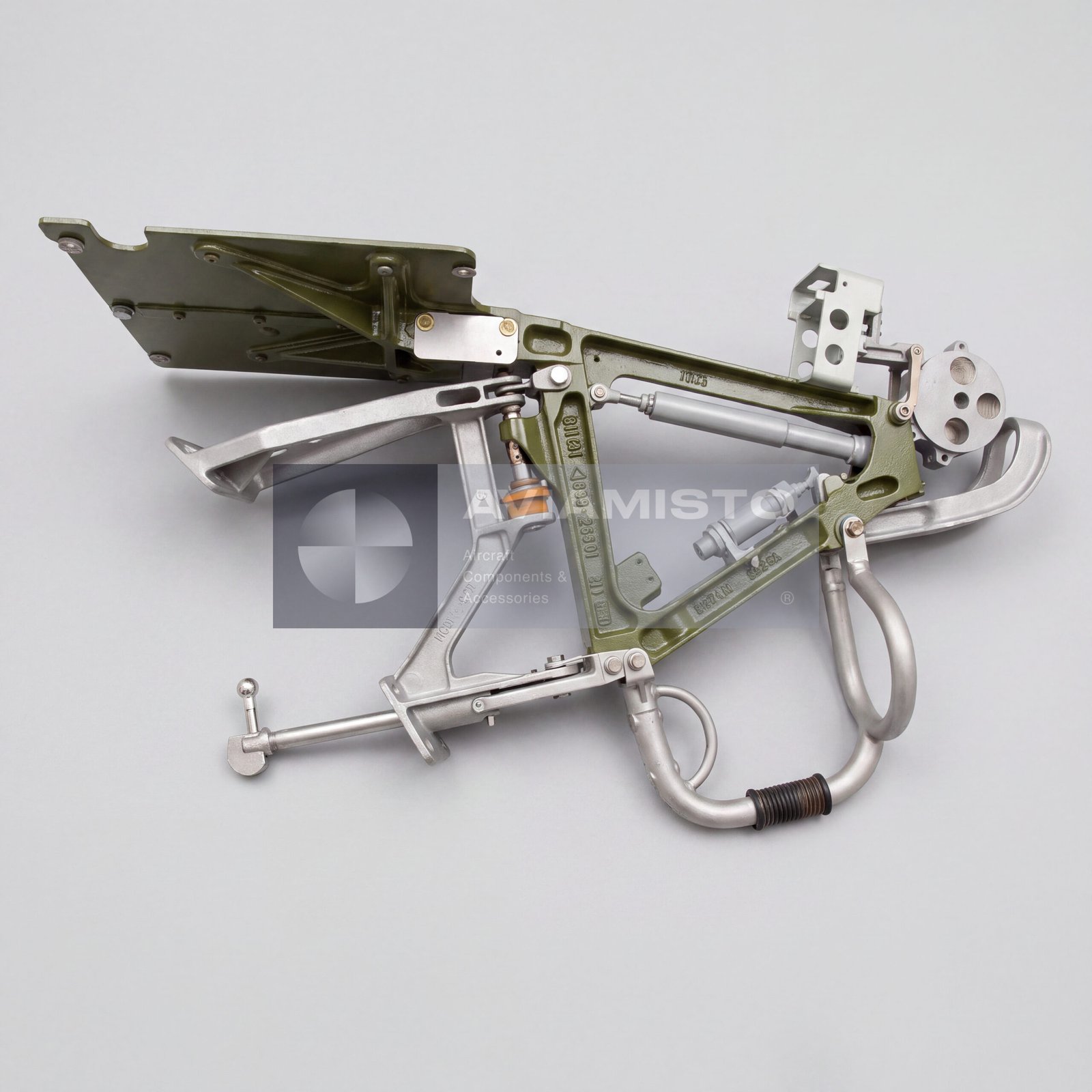

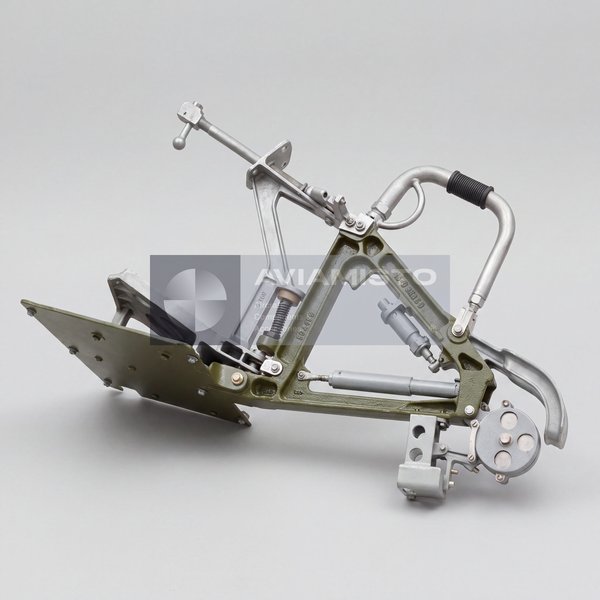

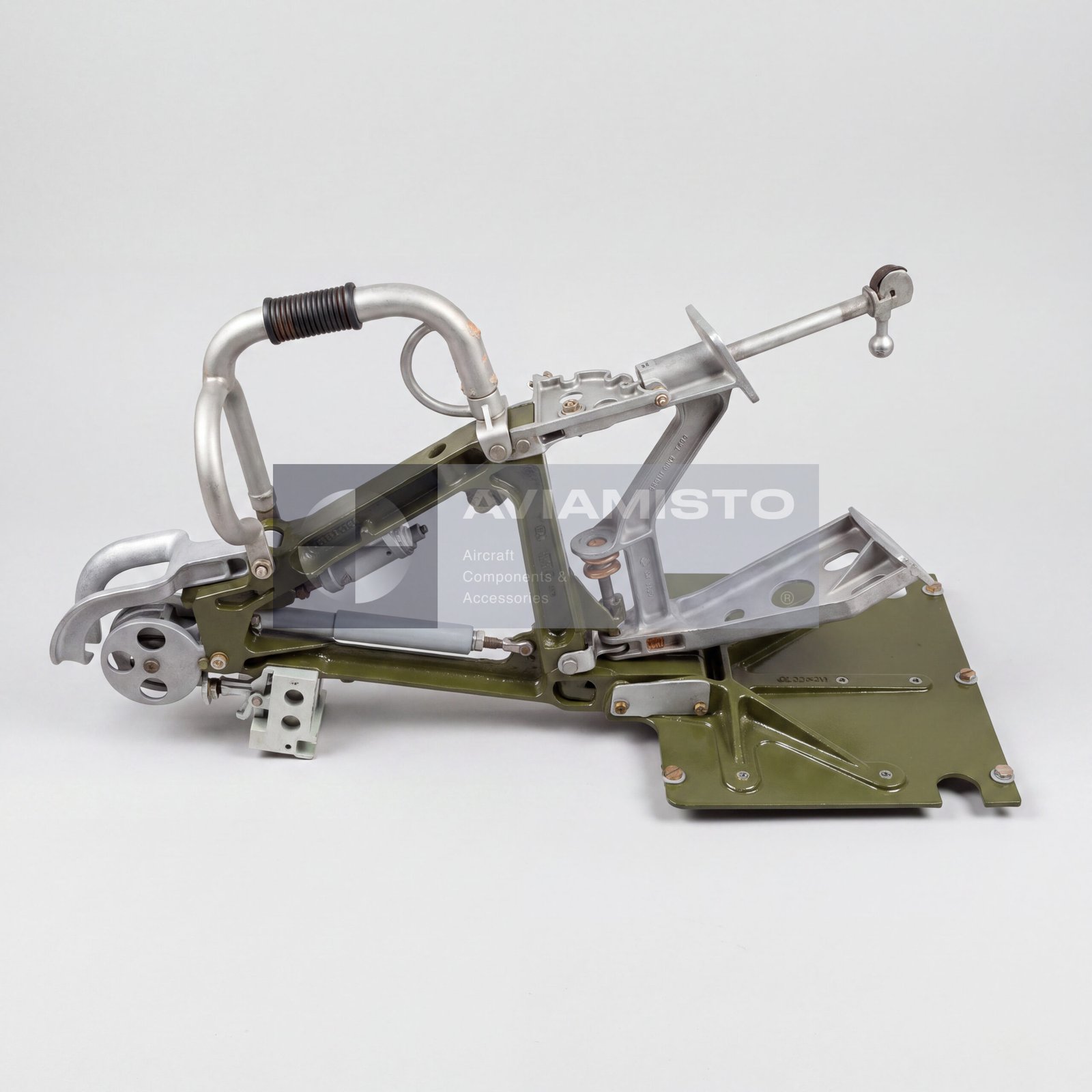

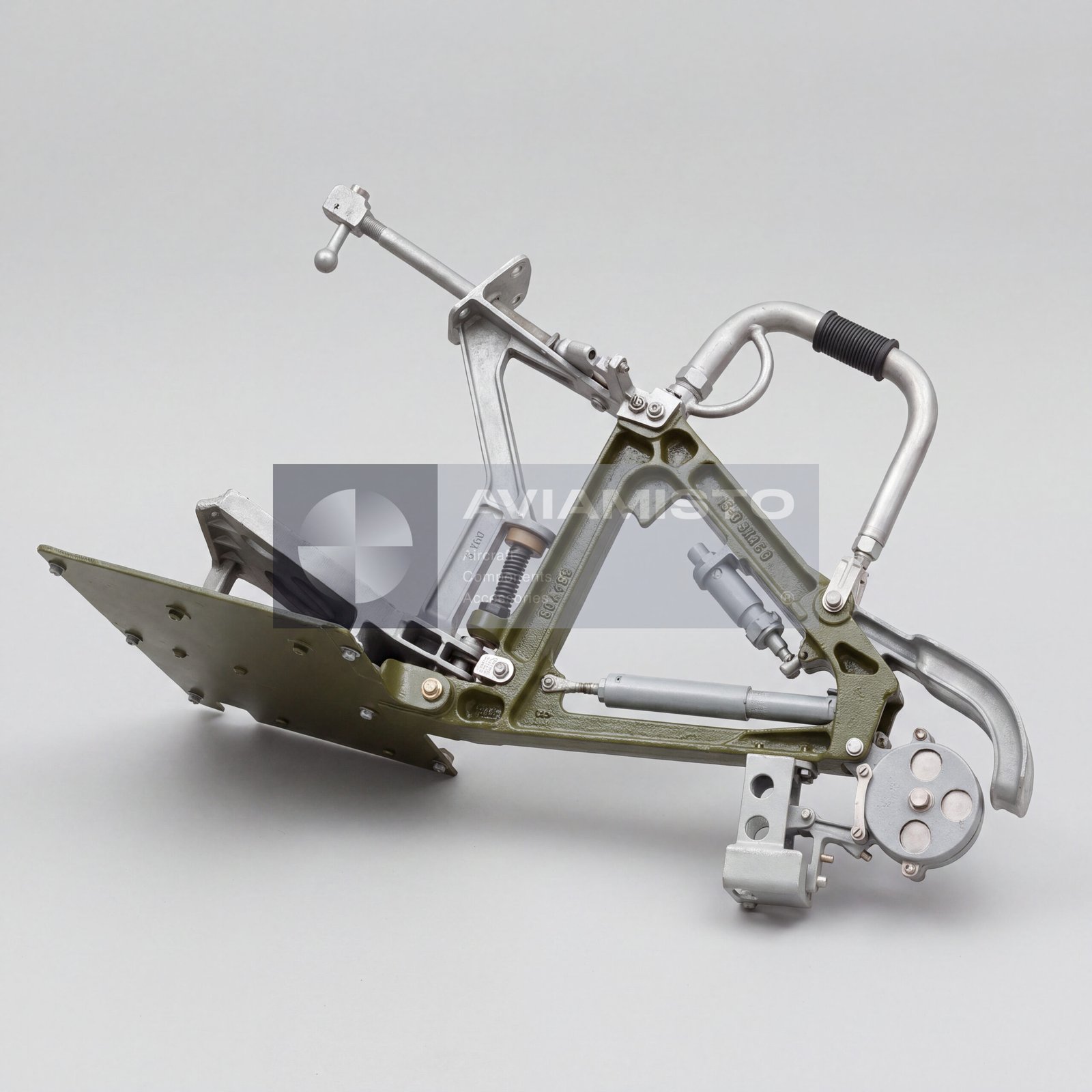

Бортовая стрела 8АТ-9650-300 для вертолетов Ми-8 / Ми-17
8АТ-9650-300 — авиационная бортовая стрела, предназначенная для применения в составе бортового грузоподъемного оборудования вертолетов семейства Ми-8 / Ми-17. Стрела используется для подъема мелких грузов и людей в грузовую кабину вертолета, а также для их опускания на землю на режиме висения или стоянке. Обозначение 8АТ-9650-300 относится к стреле без электролебедки.
Полное описаниеСвернуть описание
Грузоподъемная функция 8АТ-9650-300
Стрела 8АТ-9650-300 обеспечивает конструктивную точку подвеса для выполнения грузоподъемных операций через проем боковой двери вертолета. При работе стрела позволяет вынести трос лебедки за габарит фюзеляжа, чтобы груз находился вне проема двери и не задевал элементы конструкции. Максимально допустимая масса поднимаемого груза составляет 150 кг и не должна превышаться при эксплуатации.
Работа с электролебедкой ЛПГ-150М
Стрела 8АТ-9650-300 конструктивно рассчитана на совместную работу с бортовой электролебедкой ЛПГ-150М. Лебедка выполняет механизированный подъем и опускание груза или людей, а стрела обеспечивает опорную конструкцию и рабочий радиус для троса. Сама электролебедка не входит в комплект под обозначением 8АТ-9650-300, если это отдельно не указано в спецификации поставки. Питание лебедки и аварийный ручной подъем определяются документацией ЛПГ-150М.
Место установки на вертолетах Ми-8 / Ми-17
Стрела устанавливается внутри грузовой кабины у передней входной сдвижной двери по левому борту вертолета. Точки крепления располагаются в зоне дверного проема и силовых элементов кабины согласно документации вертолета. Стрела имеет поворотное исполнение и может вращаться вокруг вертикальной оси крепления, позволяя размещать трос внутри проема двери или выносить его наружу за борт при погрузке, разгрузке или специальных операциях.
Конструкция стрелы 8АТ-9650-300
8АТ-9650-300 представляет собой сварную трубчатую конструкцию, рассчитанную на эксплуатационные нагрузки при подъеме груза. Геометрия стрелы согласована с проемом двери и компоновкой грузовой кабины вертолетов Ми-8 / Ми-17. Рабочий вылет позволяет вывести трос лебедки и подвешенный груз за контур фюзеляжа, а опорная конструкция передает нагрузку на штатные точки крепления вертолета.
Связанные элементы системы 8АТ-9650
В авиационных каталогах вместе со стрелой 8АТ-9650-300 могут указываться связанные элементы грузоподъемной системы. К ним относятся вертлюг с грузом 8АТ-9650-330, основание стрелы 8АТ-9650-195 и опора стрелы 8АТ-9650-310. Для точной поставки нужно уточнить, требуется только стрела без лебедки, полный установочный комплект стрелы или отдельные связанные элементы бортовой грузоподъемной системы.
Технические характеристики
- Тип изделия
- Бортовая стрела без электролебедки
- Обозначение
- 8АТ-9650-300
- Альтернативные обозначения
- 8AT-9650-300, бортовая стрела Ми-8, бортовая стрела Ми-17
- Функция
- Подъем и опускание мелких грузов и людей через проем боковой двери вертолета
- Назначение
- Механическая опора для троса бортовой лебедки при грузоподъемных операциях
Все характеристикиСвернуть характеристики
- Применение / Где используется
- Бортовое грузоподъемное оборудование вертолетов Ми-8 / Ми-17
- Совместимые ВС
- Ми-8Т, Ми-8МТВ, Ми-17 и связанные вертолеты семейства Ми-8 / Ми-17, если применимо по документации
- Место установки
- Грузовая кабина, у передней входной сдвижной двери по левому борту вертолета
- Роль в системе
- Конструктивная стрела бортовой грузоподъемной системы
- Совместимая лебедка
- Электролебедка ЛПГ-150М
- Включение лебедки
- Электролебедка не входит в обозначение 8АТ-9650-300, если отдельно не указана в поставке
- Максимальная грузоподъемность
- 150 кг
- Режим работы
- Поворотная стрела с вращением вокруг вертикальной оси крепления
- Рабочий вылет
- Около 800–900 мм
- Ориентировочная высота конструкции
- Около 1100–1200 мм
- Ориентировочная масса без лебедки
- Около 12–15 кг
- Материал / конструкция
- Сварная трубчатая конструкция из авиационной стали
- Связанный элемент
- 8АТ-9650-330 вертлюг с грузом
- Связанный элемент
- 8АТ-9650-195 основание стрелы
- Связанный элемент
- 8АТ-9650-310 опора стрелы
- Документация
- Техническое описание вертолета, документация по техническому обслуживанию и паспорт изделия, если применимо
