МАРС-БМ
Бортовая система регистрации
Описание

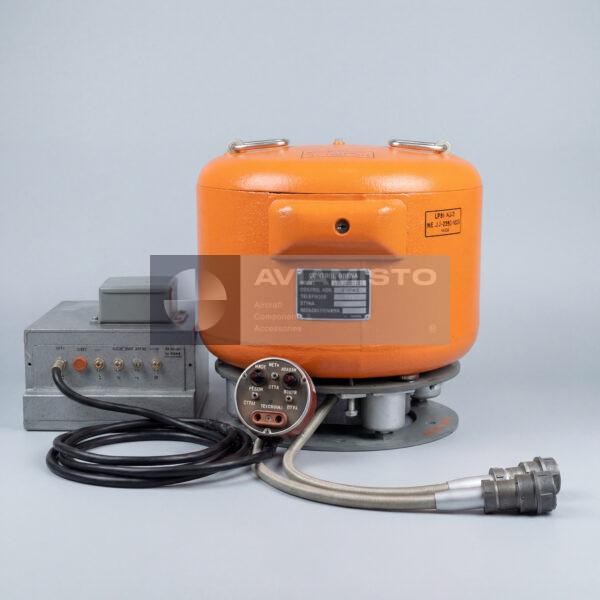

Бортовой аварийный магнитофон МАРС-БМ
МАРС-БМ — бортовая аварийная система непрерывной регистрации переговоров экипажа и звуковой обстановки в кабине. Запись позволяет восстановить взаимодействие членов экипажа и радиообмен во время полёта. Система относится к более раннему поколению речевых самописцев и работает циклически: по мере продолжения записи новые данные заменяют старые, а в памяти сохраняются последние 30 минут работы.
Полное описаниеСвернуть описание
Запись речи, звука кабины и времени
Магнитофон связан с цепями внутренней и внешней связи, кабинными микрофонами и входом кодированного времени. Четыре канала используются для регистрации переговоров внутри экипажа, радиообмена, акустической обстановки кабины и импульсов времени, по которым звук синхронизируют с параметрической полётной информацией. Такая синхронизация помогает сопоставить переговоры и звуковые события с последовательностью параметров, записанной бортовой системой объективного контроля.
Состав системы МАРС-БМ
Комплект МАРС-БМ включает записывающую и электронную аппаратуру, микрофонное усиление и кабинные микрофоны. Защищённая часть записи связана с блоком 70А-10М в бронированном контейнере МЛП-6; в документации полного комплекта также указываются отдельный электронный блок и вспомогательные усилители. Точный состав зависит от установки на конкретном воздушном судне, поэтому в заявке важно уточнять: требуется вся система, отдельный блок, защитный контейнер или микрофонное оборудование.
Применяемость и условия работы
МАРС-БМ применялся на средних и тяжёлых воздушных судах совместно с бортовыми переговорными устройствами типа СПУ-7 и аппаратурой сопряжения. В официальных материалах по сбору полётной информации указаны установки на семействах Ил-76, Ил-86, Ил-96, Ту-134, Ту-154 и Ту-204, а также на других типах. Система питается от бортовой сети 27 В и рассчитана на авиационные температурные, вибрационные и ударные воздействия; защищённый блок выдерживает аварийные нагрузки.
Идентификация и связанная аппаратура
Обозначение МАРС-БМ необходимо сверять вместе с требуемым блоком, составом установки, разъёмами и документацией. Ссылки на МС-61 и П-503Б предназначены для навигации и не означают прямую взаимозаменяемость. Другие позиции собраны в категории «Бортовые самописцы и регистраторы». Общие сведения о назначении и принципах работы этого класса оборудования приведены в статье «Бортовой самописец».
Технические характеристики
- Тип изделия
- Бортовая система регистрации речевой и звуковой информации
- Функция
- Запись и сохранение переговоров экипажа и звуковой обстановки кабины
- Применение / Где используется
- Системы речевой регистрации ВС
- Система / Место установки
- Бортовая система записи речи
- Совместимые ВС / техника
- Средние и тяжёлые ВС; СПУ-7, СПГУ с УсС-16
Все характеристикиСвернуть характеристики
- Рабочее напряжение
- 27 В (18–31 В)
- Потребляемая мощность
- менее 20 Вт
- Количество каналов записи
- 4
- Диапазон частот речевых каналов
- 300–3400 Гц
- Продолжительность записи
- последние 30 мин (кольцевая запись)
- Уровни входных сигналов (речь)
- 0,02–0,6 В; 0,6–18 В; 3–90 В
- Уровень входных импульсных сигналов
- 3–5 В
- Выходной уровень сигнала при воспроизведении
- не менее 0,6 В (речь); не менее 0,5 В (импульсы)
- Диапазон рабочих температур
- от −50 до +60 °C
- Относительная влажность
- до 98 % при +40 °C
- Вибрационные воздействия
- 5–300 Гц, 5 g
- Линейные ускорения
- до 4 g
- Ударные нагрузки
- до 12 g
- Защищённый блок записи
- 70А-10М с контейнером МЛП-6
- Тепловая стойкость
- до 1000 °C, 15 мин
- Воздействие морской воды
- до 36 ч
- Ударная перегрузка
- до 200 g
- Статическая нагрузка
- до 1000 кг
- Техническая документация
- Паспорт изделия, РТЭ, эксплуатационная документация
