Бортовой проволочный магнитофон МС-61Б «Лира»
МС-61Б «Лира» — авиационный проволочный магнитофон, предназначенный для записи речевой информации от радиоприемников и самолетного переговорного устройства, а также для автономной записи от микрофонов экипажа на борту воздушного судна. Магнитофон применяется в составе бортовых систем регистрации речевой информации и обеспечивает непрерывную запись речевых сигналов и информации времени во время полета.
Полное описаниеСвернуть описание
Запись речи и звуковых сигналов через МС-61Б

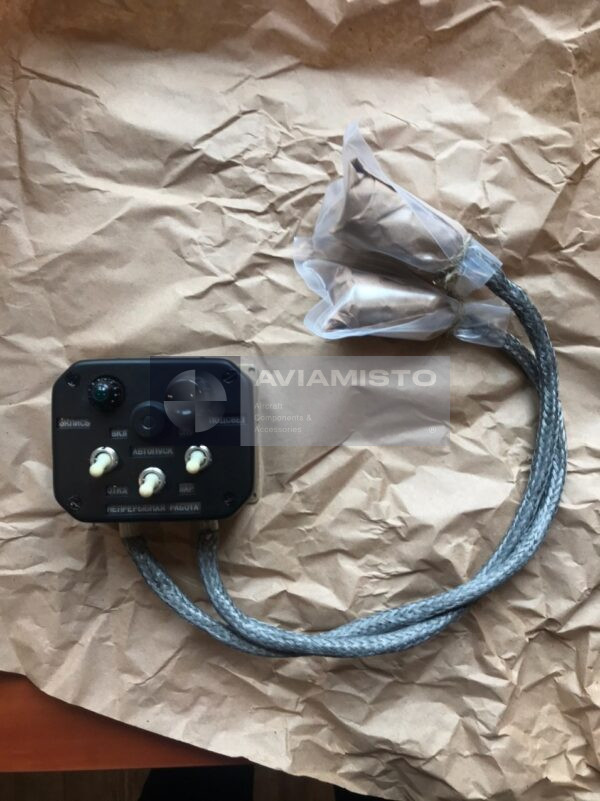

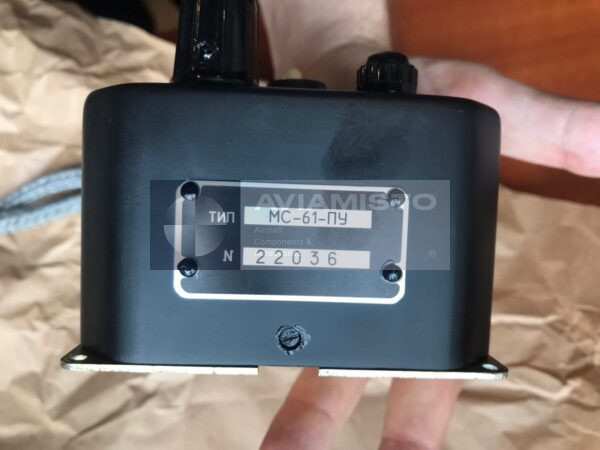

МС-61Б «Лира» записывает звуковую информацию, поступающую от бортовых каналов радиосвязи, самолетного переговорного устройства и микрофонных цепей экипажа. Система предназначена для сохранения переговоров в кабине, радиосвязи и связанных звуковых сигналов для последующего воспроизведения и анализа. Управление работой магнитофона экипаж выполняет через пульт управления ПУ МС-61Б «Лира».
Принцип магнитной проволочной записи МС-61Б
Магнитофон МС-61Б работает по принципу магнитной записи с высокочастотным подмагничиванием на стальной проволочный носитель. Предыдущая запись автоматически стирается высокочастотным магнитным полем перед записью новой информации. В системе используется стальная проволока типа 5.4 согласно применяемой документации. Воспроизведение записанной информации выполняется с помощью наземного проволочного магнитофона и на борту воздушного судна не предусмотрено.
Состав комплекта МС-61Б «Лира»

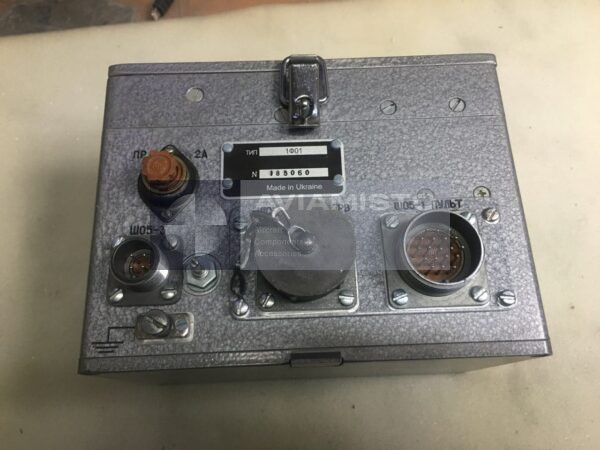

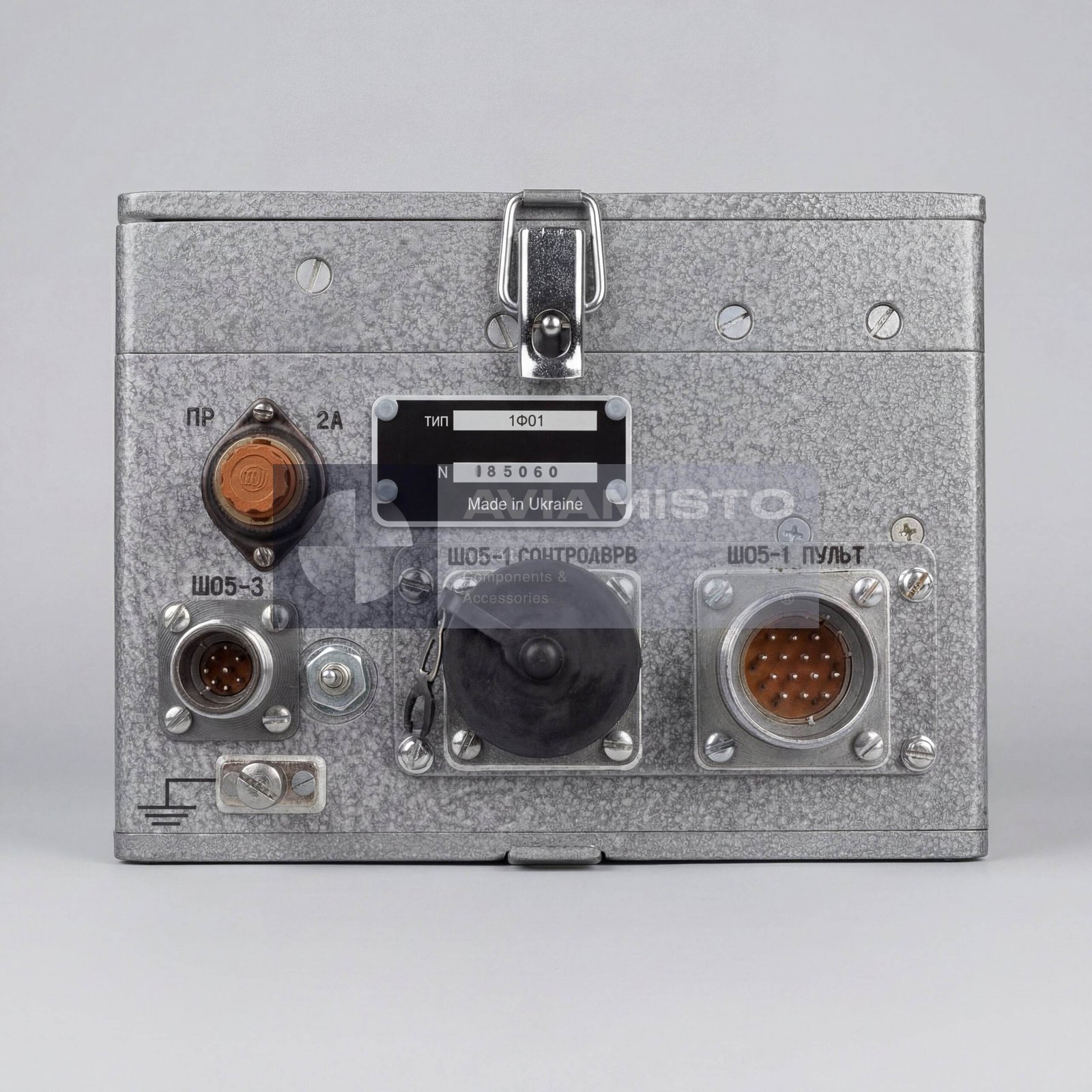

В состав системы МС-61Б «Лира» входят блок записи в защищенном бронеконтейнере, пульт управления ПУ МС-61Б «Лира» и соединительные кабели. Блок записи выполняет магнитную проволочную регистрацию информации, а пульт управления обеспечивает дистанционное управление и индикацию состояния из кабины экипажа. В зависимости от конфигурации воздушного судна и спецификации поставки комплект также может включать установочные элементы, бортовую проводку и документацию.
Отличие МС-61Б от базового МС-61
МС-61Б отличается от базового варианта МС-61 конструкцией блока записи и схемой питания. Данное исполнение предназначено для установки в защищенный бронеконтейнер, обеспечивающий дополнительную защиту оборудования регистрации. Точную конфигурацию и применяемость необходимо подтверждать по паспорту изделия и документации воздушного судна, поскольку установки магнитофонов могут отличаться по типу ВС, модификации и модернизации.
Идентификация и заказ МС-61Б «Лира»
Изделие может встречаться под обозначениями МС-61Б, МС-61Б «Лира», MS-61B или MS-61B Lira. Эти обозначения относятся к одному типу авиационного проволочного магнитофона. Для точной поставки желательно указать, требуется полный комплект МС-61Б или отдельные элементы: блок записи в бронеконтейнере, пульт управления ПУ МС-61Б «Лира», соединительные кабели или документация.
Технические характеристики
- Тип изделия
- Авиационный проволочный магнитофон
- Обозначение
- МС-61Б «Лира»
- Альтернативные обозначения
- МС-61Б, MS-61B, MS-61B Lira
- Функция
- Запись речевых сигналов и информации времени
- Назначение
- Запись речи экипажа, сигналов радиоприемников и самолетного переговорного устройства
Все характеристикиСвернуть характеристики
- Применение / Где используется
- Бортовые авиационные системы регистрации речевой информации
- Система / Место установки
- Бортовая система связи и регистрации информации
- Принцип записи
- Магнитная запись с высокочастотным подмагничиванием и автоматическим стиранием предыдущей записи
- Воспроизведение
- С помощью наземного проволочного магнитофона; воспроизведение на борту не предусмотрено
- Часть системы / входит в комплект
- Блок записи в бронеконтейнере; пульт управления ПУ МС-61Б «Лира»; соединительные кабели
- Носитель записи
- Стальная проволока типа 5.4 по ГОСТ 18834-83
- Диаметр носителя записи
- 0.05 мм
- Продолжительность непрерывной записи
- Не менее 5.5 ч
- Линейная скорость
- 145–195 мм/с
- Диапазон частот
- 300–3000 Гц
- Динамический диапазон
- Не менее 30 дБ
- Уровень входного сигнала, микрофон
- 0.15–3 В
- Уровень входного сигнала, радио / СПУ
- 5–120 В
- Рабочее напряжение
- 27 В постоянного тока ±10%
- Потребляемая мощность
- Не более 20 Вт
- Дальность дистанционного управления
- До 60 м
- Диапазон рабочих температур
- −60 °C до +50 °C
- Масса
- 4 кг
- Документация
- Паспорт МС-61Б
