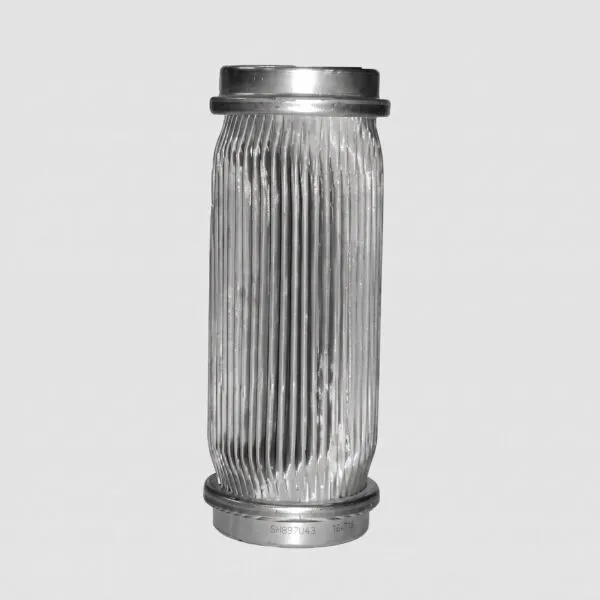

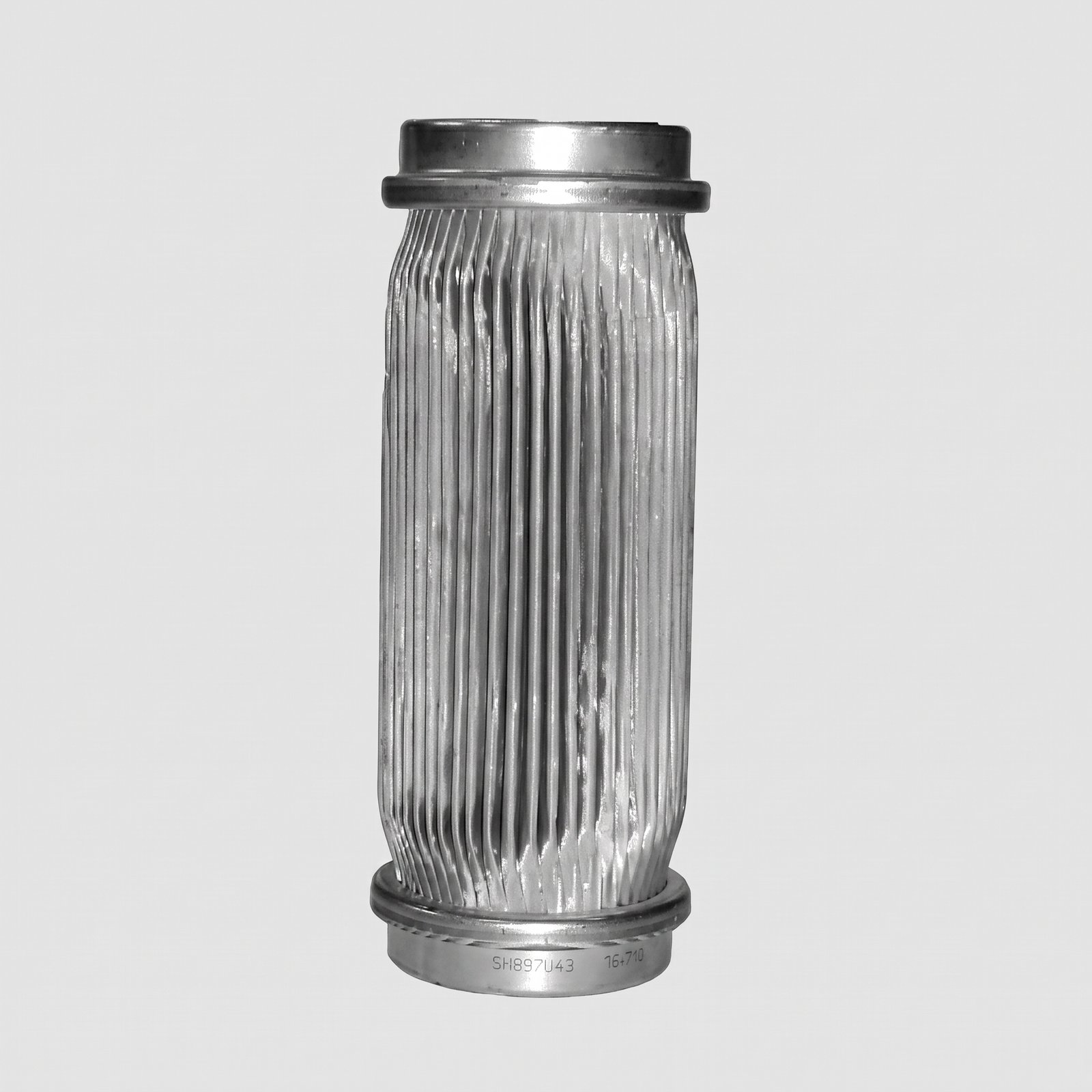

340.043А

Рабочая среда и место в системе

Фильтроэлемент устанавливается в линии, где необходимо сохранить требуемое состояние рабочей среды и защитить последующие узлы. Загрязнение, избыточное сопротивление или неверная установка способны повлиять на насосы, клапаны, регуляторы и исполнительные механизмы, расположенные дальше по потоку. Поэтому при диагностике проверяют не только корпус, но и состояние внутренних элементов, уплотнений, соединений и направление потока. Рабочую среду нельзя выбирать по аналогии: допускаются только жидкости или газы, прямо указанные в паспорте и документации системы.

Рабочие параметры 340.043А

В опубликованных технических данных указаны следующие параметры: фильтроэлемент — 340.043А; тонкость фильтрации (номинальная/абсолютная), мкм — 16/25; рабочая среда — АМГ-10, Т-1, Т-2, ТС-1, РТ; гидравлическое сопротивление чистого фильтра при максимальной пропускной способности и температуре окружающей среды (+25±10) °с, не более, мпа (кг/см²) — 0,02 (0,2); максимально допустимый перепад давления, мпа (кг/см²) — 1 (10); максимальная пропускная способность, л/мин — 20. Эти значения нужно рассматривать вместе, а не по отдельности. Допустимое давление не подтверждает нужный расход, а совпадение габарита не гарантирует правильную тонкость очистки или настройку клапана. При входном контроле данные на маркировке и в паспорте сопоставляют с параметрами демонтированного изделия. Если найденные документы относятся к другой модификации, числовые характеристики нельзя автоматически переносить на 340.043А.

Конструкция и сопряжённые компоненты

В доступном описании отмечены: регенерируемый фильтрующий элемент. Состояние сопряжённых компонентов влияет на работу всей линии: загрязнённый фильтроэлемент, повреждённое уплотнение либо неисправный клапан могут создавать симптомы, похожие на отказ основного агрегата. Непосредственно связанные позиции: 12ГФ5БН-1, 12ГФ5СН-1, 12ГФ10БН-1, 12ГФ10СН-1. Они относятся к той же функциональной цепочке, но не считаются взаимозаменяемыми без подтверждения документацией. Во время обслуживания проверяют чистоту каналов, целостность резьбы и штуцеров, отсутствие коррозии и механических повреждений, а также соответствие комплекта поставки техническому заданию.

Идентификация и заказ изделия

В запросе рекомендуется указывать обозначение 340.043А, тип системы, место установки, требуемое состояние и комплект документов. Полезно приложить фотографию шильдика или маркировки снятого агрегата, однако выбирать замену только по внешнему виду нельзя. Перед монтажом сверяют паспорт, чертёж или каталог деталей, рабочую среду, присоединительные размеры и основные параметры. Поставка оформляется как предварительный заказ; фактическую комплектность, срок и наличие паспорта, свидетельства о проверке либо других документов необходимо согласовать до подтверждения заказа.
