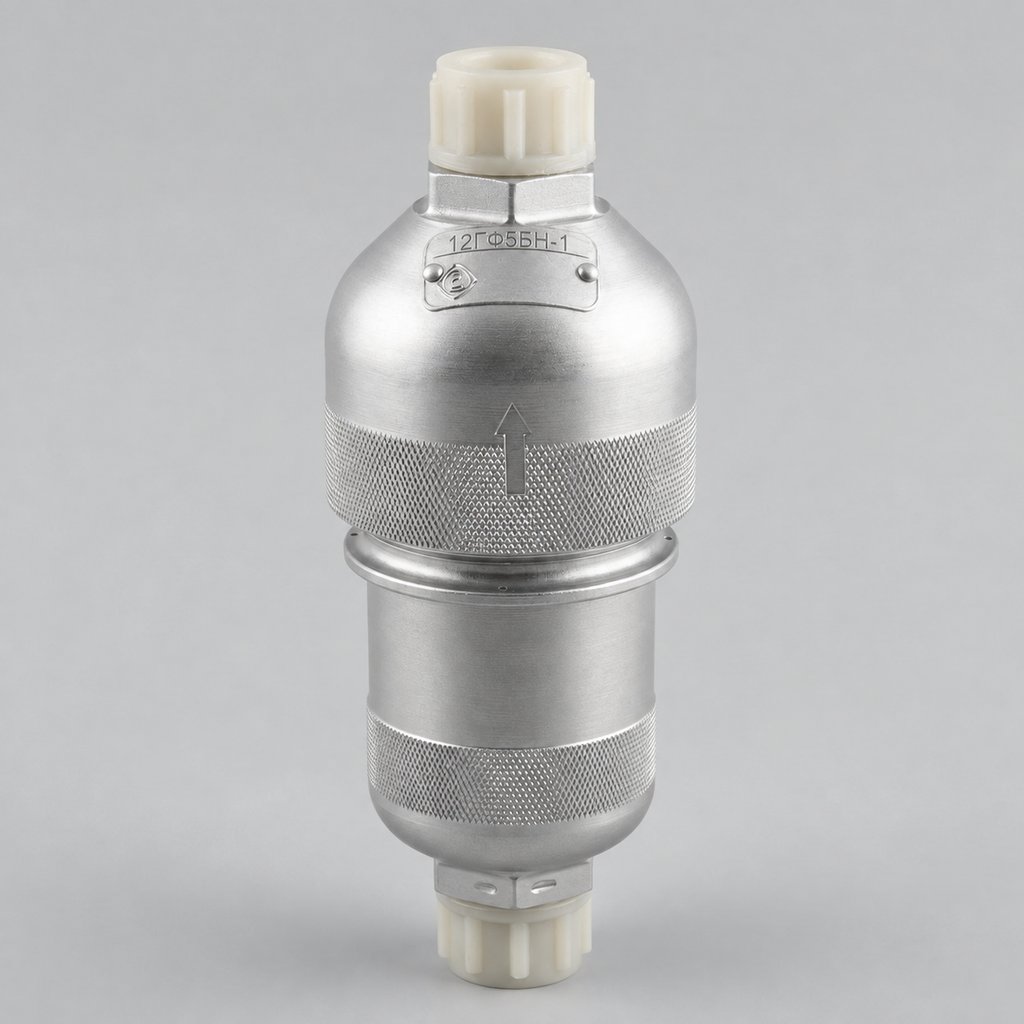

12ГФ5БН-1

Рабочая среда и место в системе

Гидравлический фильтр устанавливается в линии, где необходимо сохранить требуемое состояние рабочей среды и защитить последующие узлы. Загрязнение, избыточное сопротивление или неверная установка способны повлиять на насосы, клапаны, регуляторы и исполнительные механизмы, расположенные дальше по потоку. Поэтому при диагностике проверяют не только корпус, но и состояние внутренних элементов, уплотнений, соединений и направление потока. Рабочую среду нельзя выбирать по аналогии: допускаются только жидкости или газы, прямо указанные в паспорте и документации системы.

Рабочие параметры 12ГФ5БН-1

В опубликованных технических данных указаны следующие параметры: обозначение фильтроэлемента — 340.043А; тонкость фильтрации (номинальная/абсолютная), мкм — 10/16; рабочая среда — АМГ-10; номинальное давление рабочей среды, мпа (кгс/см²) — 21 (210); номинальная пропускная способность, л/мин — 20; гидравлическое сопротивление чистого фильтра при номинальной пропускной способности, не более, мпа (кг/см²) — 0,18 (1,8). Эти значения нужно рассматривать вместе, а не по отдельности. Допустимое давление не подтверждает нужный расход, а совпадение габарита не гарантирует правильную тонкость очистки или настройку клапана. При входном контроле данные на маркировке и в паспорте сопоставляют с параметрами демонтированного изделия. Если найденные документы относятся к другой модификации, числовые характеристики нельзя автоматически переносить на 12ГФ5БН-1.

Конструкция и сопряжённые компоненты

В доступном описании отмечены: регенерируемый фильтрующий элемент, перепускной клапан. Состояние сопряжённых компонентов влияет на работу всей линии: загрязнённый фильтроэлемент, повреждённое уплотнение либо неисправный клапан могут создавать симптомы, похожие на отказ основного агрегата. Непосредственно связанные позиции: 340.043А. Они относятся к той же функциональной цепочке, но не считаются взаимозаменяемыми без подтверждения документацией. Во время обслуживания проверяют чистоту каналов, целостность резьбы и штуцеров, отсутствие коррозии и механических повреждений, а также соответствие комплекта поставки техническому заданию.

Идентификация и заказ изделия

В запросе рекомендуется указывать обозначение 12ГФ5БН-1, тип системы, место установки, требуемое состояние и комплект документов. Полезно приложить фотографию шильдика или маркировки снятого агрегата, однако выбирать замену только по внешнему виду нельзя. Перед монтажом сверяют паспорт, чертёж или каталог деталей, рабочую среду, присоединительные размеры и основные параметры. Поставка оформляется как предварительный заказ; фактическую комплектность, срок и наличие паспорта, свидетельства о проверке либо других документов необходимо согласовать до подтверждения заказа.
