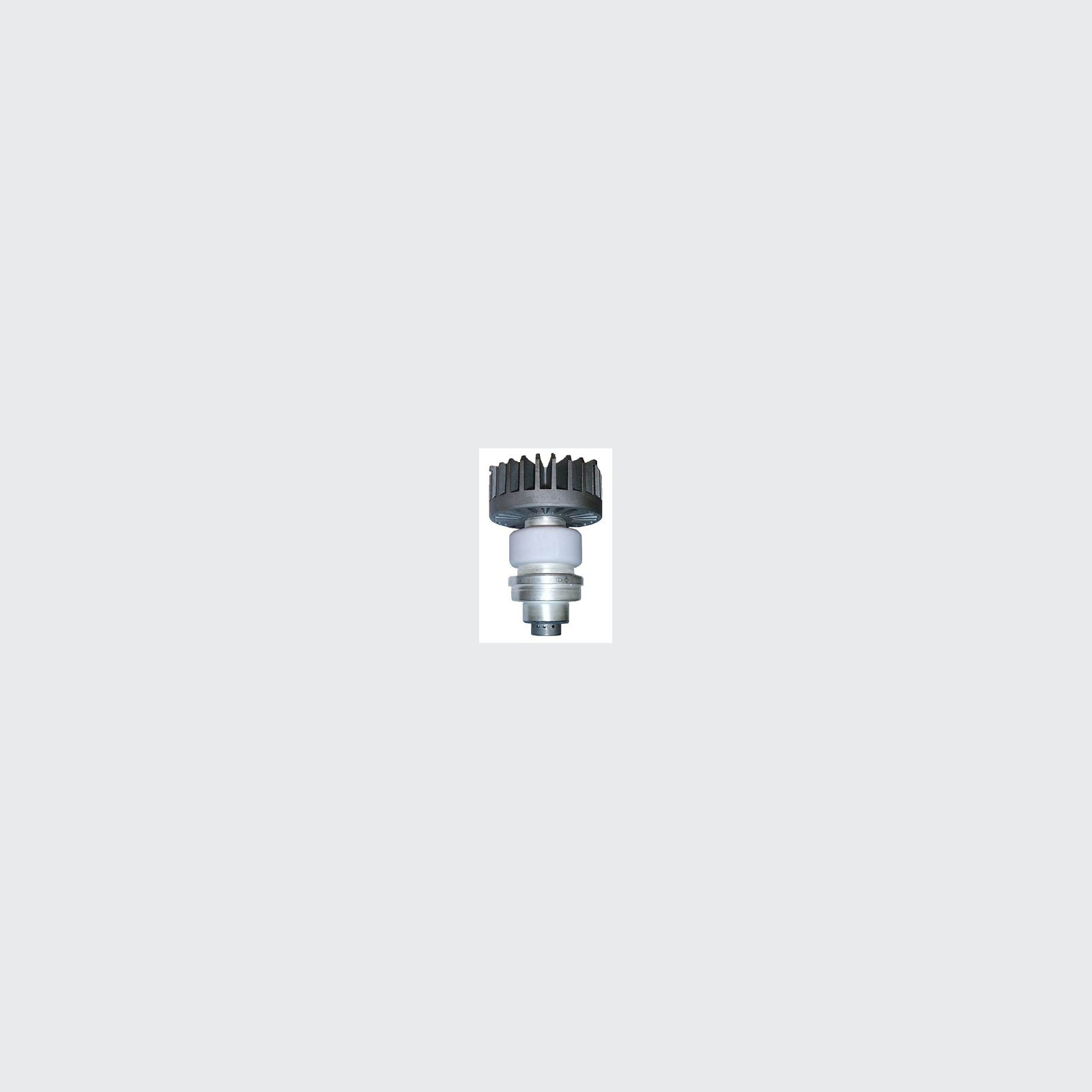

ГС-31Б
Металлокерамический генераторный триод
Описание
Назначение и применение
ГС-31Б — металлокерамический генераторный триод для генерирования и усиления мощности ВЧ-колебаний в метровом и дециметровом диапазонах в непрерывном режиме. Лампа работает в схемах с общей сеткой.
Полное описаниеСвернуть описание
Конструкция и охлаждение
Лампа имеет цилиндрические выводы электродов и анодный узел с принудительным воздушным охлаждением. Номинальное напряжение накала — 12,6 В, ток накала — 3,4 А, время готовности — не более 120 секунд.
Рабочие параметры
В справочных режимах указана полезная мощность не менее 360 Вт при длине волны 60 см и не менее 180 Вт при 30 см. Крутизна характеристики — не менее 22 мА/В, рабочий диапазон длин волн — 28–100 см.
Подбор и установка
Требуется принудительный обдув с расходом около 3 м³/ч. Предельное постоянное напряжение анода — 3 кВ, мощность рассеяния анода — 1 кВт. Перед установкой проверяют канал охлаждения и точное расположение выводов.
Принцип работы таких приборов рассмотрен в статье о генераторных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГС-31Б
- Тип прибора
- Металлокерамический генераторный триод
- Режим работы
- Непрерывный, общая сетка
- Диапазон длин волн
- 28–100 см
- Номинальное напряжение накала
- 12,6 В
Все характеристикиСвернуть характеристики
- Ток накала
- 3,4 А
- Время готовности
- Не более 120 с
- Крутизна характеристики
- Не менее 22 мА/В
- Полезная мощность при длине волны 60 см
- Не менее 360 Вт
- Полезная мощность при длине волны 30 см
- Не менее 180 Вт
- Входная ёмкость
- 21,5 ± 2,5 пФ
- Выходная ёмкость
- Не более 0,12 пФ
- Проходная ёмкость
- 4,5 ± 0,7 пФ
- Постоянное напряжение анода, не более
- 3 кВ
- Мгновенное напряжение анода, не более
- 6 кВ
- Мощность рассеяния анода, не более
- 1 кВт
- Охлаждение
- Принудительное воздушное, около 3 м³/ч
- Наработка, не менее
- 1000 ч
- Технические условия
- ЖТ3.323.068 ТУ
