ГС-15Б
Металлокерамический генераторный тетрод
Описание
Назначение и применение
ГС-15Б — металлокерамический генераторный тетрод для усиления мощности и генерации радиочастотных колебаний в непрерывном режиме. Лампа рассчитана на схемы с общей сеткой и подбирается по полному обозначению и рабочей частоте аппаратуры.
Полное описаниеСвернуть описание
Конструкция и охлаждение

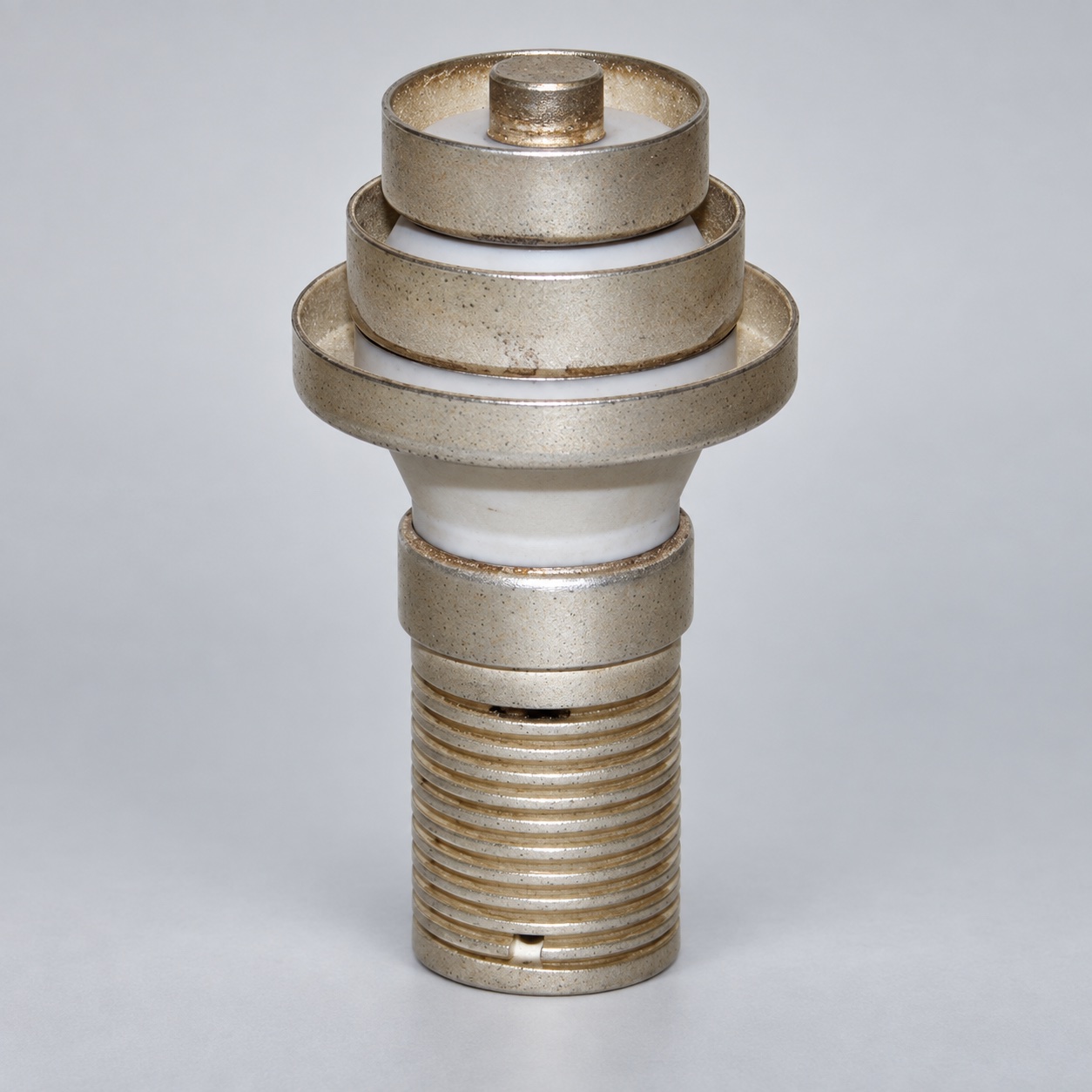

Компактная коаксиальная металлокерамическая конструкция имеет кольцевые выводы и требует принудительного воздушного охлаждения. Напряжение накала составляет 6,0–6,6 В, ток накала — 2,28 А с установленным допуском.
Рабочие параметры
Номинальное напряжение анода — 900 В, номинальное напряжение второй сетки — 250 В, предельное напряжение анода — 1,37 кВ. Выходная мощность в документированном режиме составляет не менее 160 Вт, мощность рассеяния анода — до 200 Вт.
Подбор и проверка перед установкой
Минимальная рабочая длина волны — 30 см, наработка — не менее 1000 часов. Перед установкой проверяют кольцевые контакты, керамическую изоляцию, тракт охлаждающего воздуха и рабочую точку схемы.
Общие сведения об устройстве приведены в статье об электронных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГС-15Б
- Тип прибора
- Генераторный тетрод
- Исполнение
- Металлокерамическое, коаксиальные кольцевые выводы
- Режим работы
- Непрерывный
- Схема включения
- С общей сеткой
Все характеристикиСвернуть характеристики
- Напряжение накала
- 6,0–6,6 В
- Ток накала
- 2,28 +0,17/−0,18 А
- Номинальное напряжение анода
- 900 В
- Номинальное напряжение второй сетки
- 250 В
- Предельное напряжение анода
- 1,37 кВ
- Выходная мощность, не менее
- 160 Вт
- Мощность рассеяния анода, не более
- 200 Вт
- Минимальная рабочая длина волны
- 30 см
- Охлаждение
- Принудительное воздушное, не менее 30 м³/ч
- Масса
- Около 140 г
- Наработка, не менее
- 1000 ч
