ГМИ-90

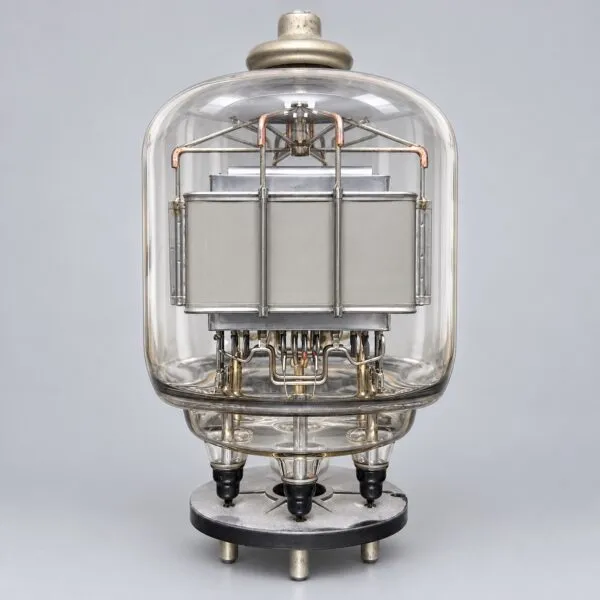

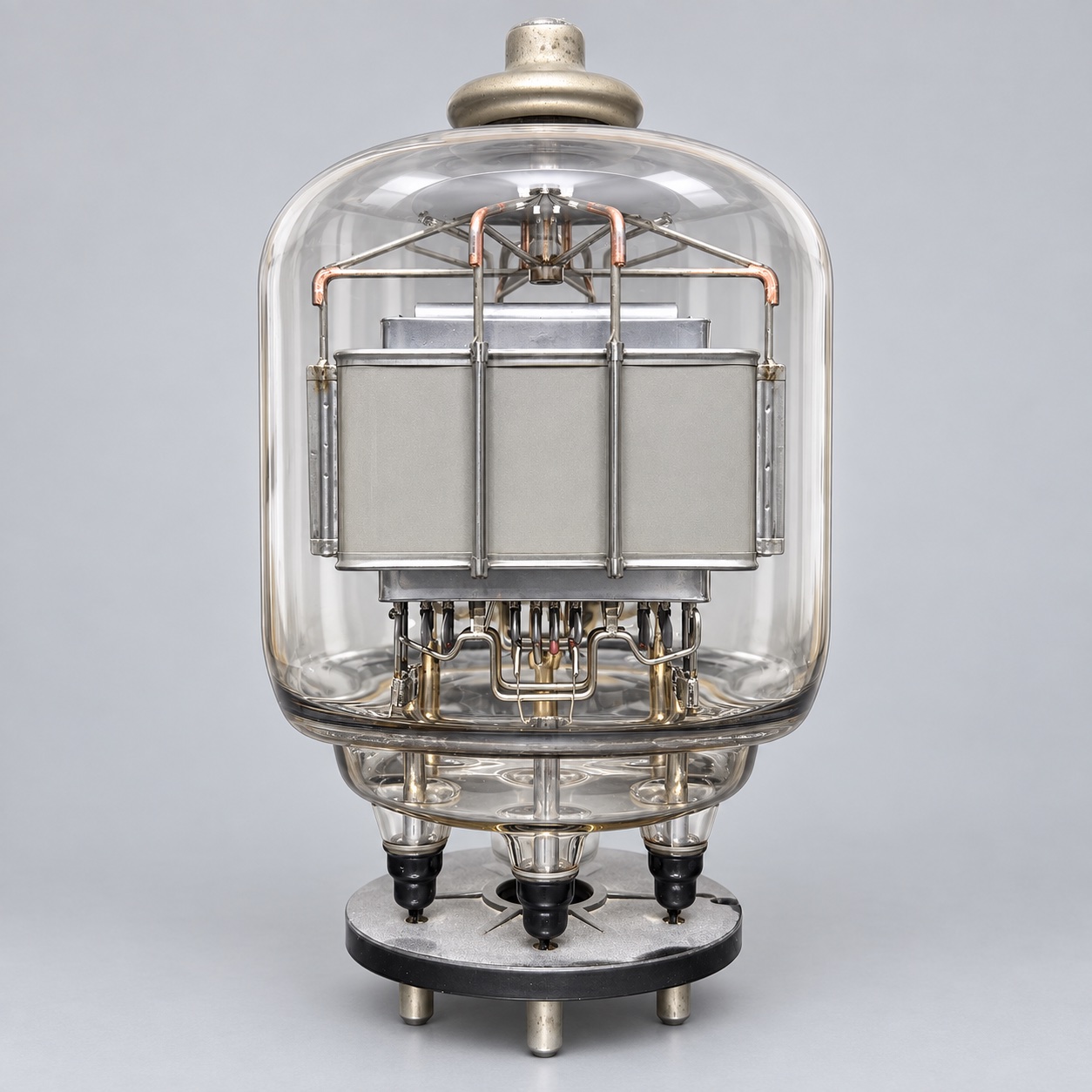

Импульсный модуляторный лучевой тетрод
Описание
Назначение и применение
ГМИ-90 — стеклянный импульсный модуляторный лучевой тетрод для коммутации высоковольтных импульсов в модуляторных схемах. Электрические и тепловые ограничения требуют подбора по полному обозначению и документированному режиму работы.
Полное описаниеСвернуть описание
Конструкция и охлаждение
Лампа имеет стеклянный баллон, шестиштырьковый цоколь, верхний вывод анода и оксидный катод косвенного накала. Напряжение накала составляет 23,75–26,25 В, ток накала — 6,5–7,8 А. Требуется принудительное воздушное охлаждение.
Рабочие параметры
Импульсный ток анода составляет не менее 40 А, предельное напряжение анода — 33 кВ. Входная ёмкость — не более 150 пФ, выходная — не более 35 пФ, проходная — не более 10 пФ.
Подбор и проверка перед установкой
Ориентировочные габариты составляют 250 × 145 мм, масса — около 1,3 кг. Максимальная документированная длительность импульса — 3 мкс. Перед установкой проверяют расход охлаждающего воздуха, состояние контактов и частоту повторения импульсов.
Общие сведения об устройстве приведены в статье об электронных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-90
- Тип прибора
- Импульсный модуляторный лучевой тетрод
- Оформление и цоколь
- Стеклянное, шестиштырьковый цоколь, верхний вывод анода
- Напряжение накала
- 23,75–26,25 В
- Ток накала
- 6,5–7,8 А
Все характеристикиСвернуть характеристики
- Предельное напряжение анода
- 33 кВ
- Импульсный ток анода, не менее
- 40 А
- Входная ёмкость, не более
- 150 пФ
- Выходная ёмкость, не более
- 35 пФ
- Проходная ёмкость, не более
- 10 пФ
- Мощность рассеяния анода, не более
- 140 Вт
- Мощность рассеяния второй сетки, не более
- 45 Вт
- Мощность рассеяния первой сетки, не более
- 5 Вт
- Длительность импульса, не более
- 3 мкс
- Охлаждение
- Принудительное воздушное
- Рабочая температура
- От −60 до +70 °C
- Габариты
- Около 250 × 145 мм
- Масса
- Около 1,3 кг
- Наработка, не менее
- 350 ч
