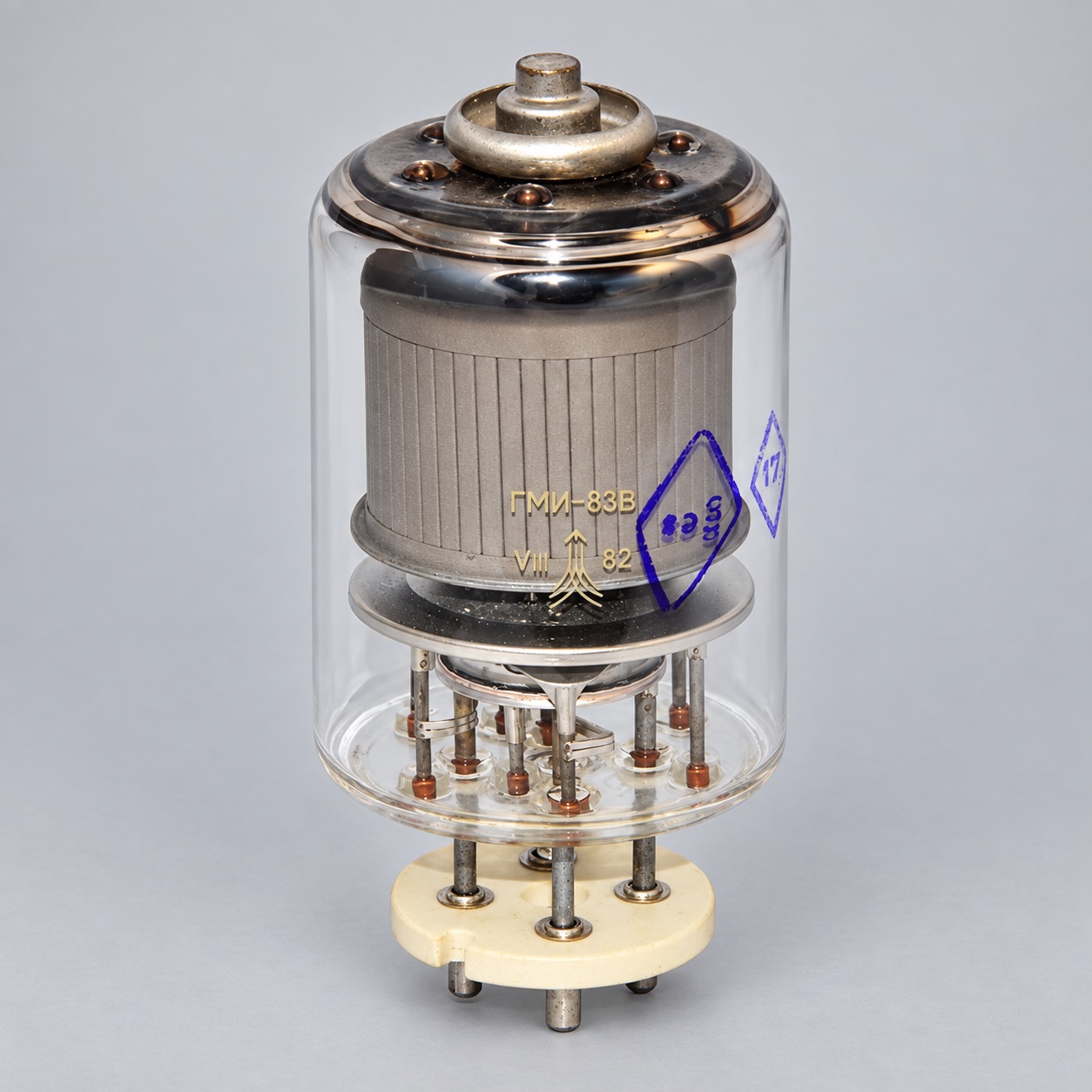

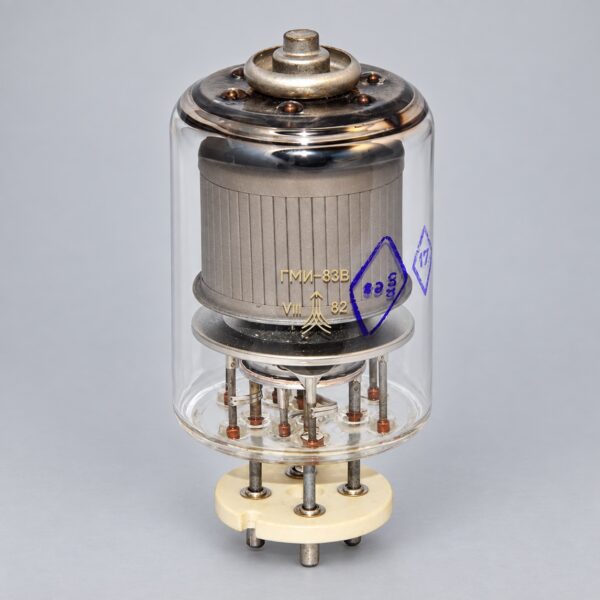

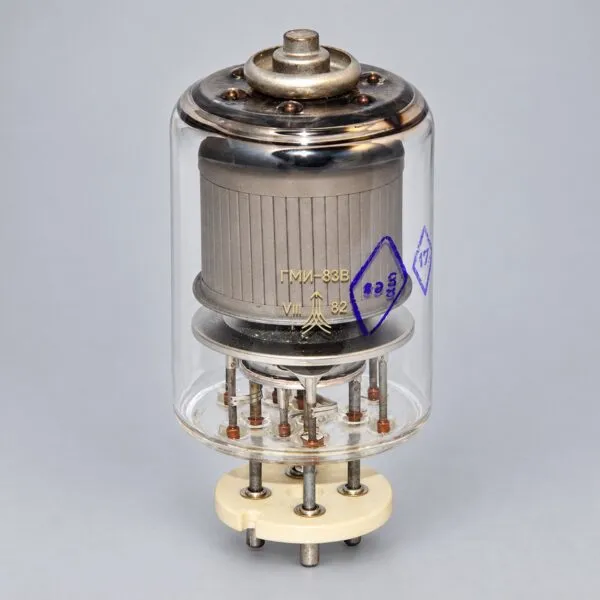

ГМИ-83В
Импульсный модуляторный тетрод
Описание
Назначение и применение
ГМИ-83В — стеклянный импульсный модуляторный тетрод для высоковольтной импульсной коммутации. Лампа применяется в импульсных модуляторах и подбирается по полному обозначению и электрическому режиму конкретной аппаратуры.
Полное описаниеСвернуть описание
Конструкция и охлаждение
Лампа выполнена в стеклянном баллоне с цоколем и имеет оксидный катод косвенного накала. Напряжение накала составляет 22,5–27,5 В, ток накала — 2,25 ± 0,25 А. В зависимости от установки применяется естественное или принудительное воздушное охлаждение.
Рабочие параметры
Импульсный ток анода составляет не менее 15 А в номинальном диапазоне напряжения накала и не менее 12 А при напряжении накала 22 В. Входная ёмкость — 42,5 ± 12,5 пФ, выходная — 7,5 ± 2,5 пФ, проходная — не более 1 пФ.
Подбор и проверка перед установкой
Ориентировочные габариты составляют 145 × 65 мм, масса — около 300 г. Перед установкой проверяют цоколь, стеклянный баллон и контакты, а длительность и частоту повторения импульсов сверяют с документацией аппаратуры.
Общие сведения об устройстве приведены в статье об электронных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-83В
- Тип прибора
- Импульсный модуляторный тетрод
- Оформление
- Стеклянное, цокольное
- Катод
- Оксидный косвенного накала
- Напряжение накала
- 22,5–27,5 В
Все характеристикиСвернуть характеристики
- Ток накала
- 2,25 ± 0,25 А
- Импульсный ток анода, не менее
- 15 А
- Импульсный ток анода при напряжении накала 22 В, не менее
- 12 А
- Входная ёмкость
- 42,5 ± 12,5 пФ
- Выходная ёмкость
- 7,5 ± 2,5 пФ
- Проходная ёмкость, не более
- 1 пФ
- Охлаждение
- Естественное или принудительное воздушное
- Габариты
- Около 145 × 65 мм
- Масса
- Около 300 г
- Наработка, не менее
- 300 ч
