ГМИ-6
Двойной лучевой импульсный модуляторный тетрод
Описание
Назначение и применение

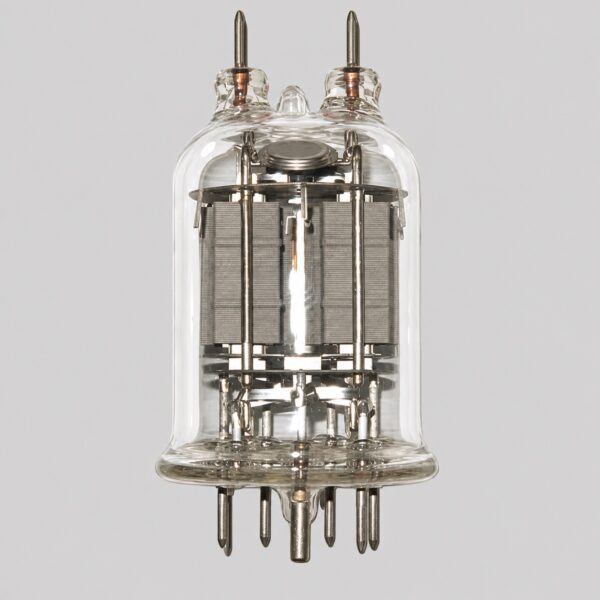

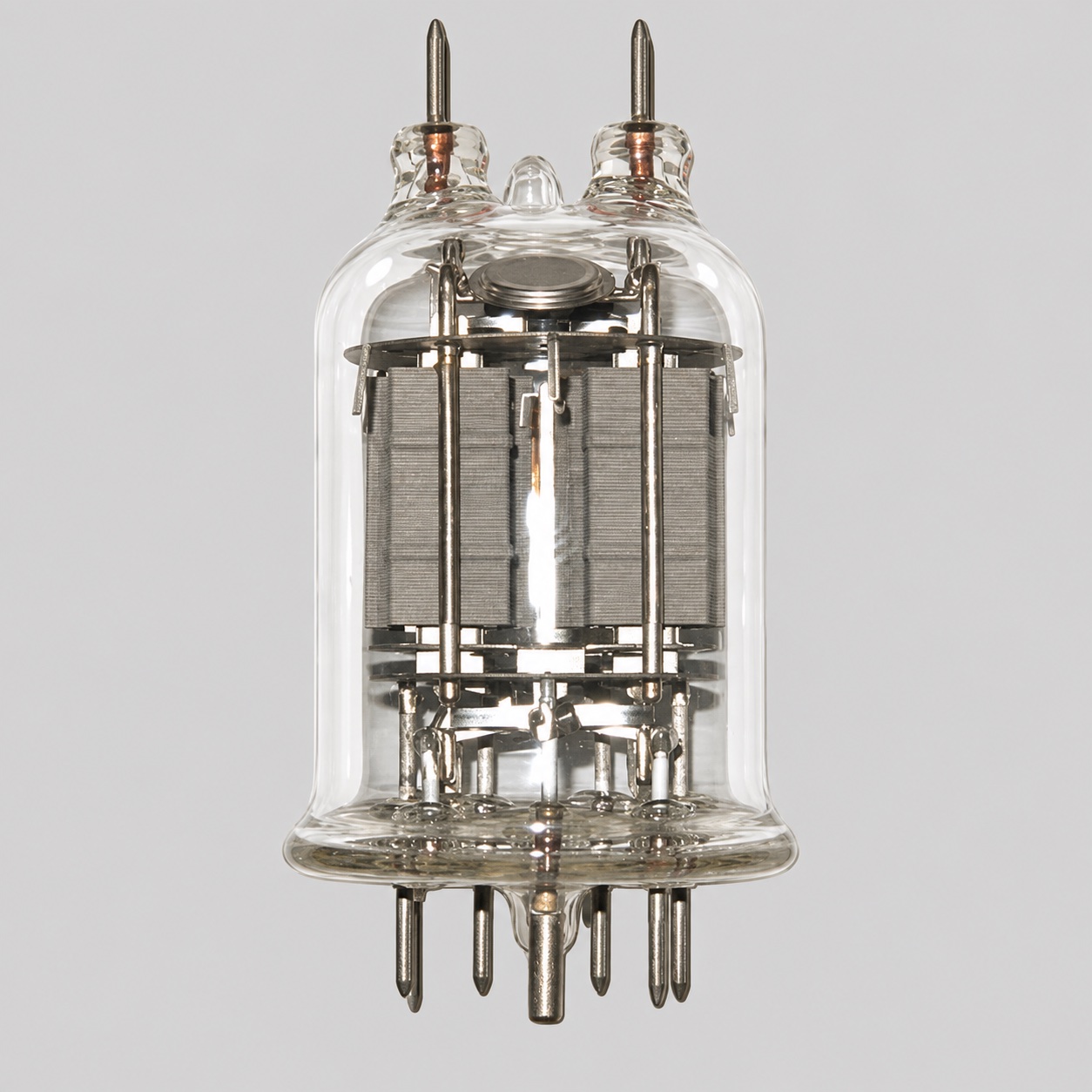

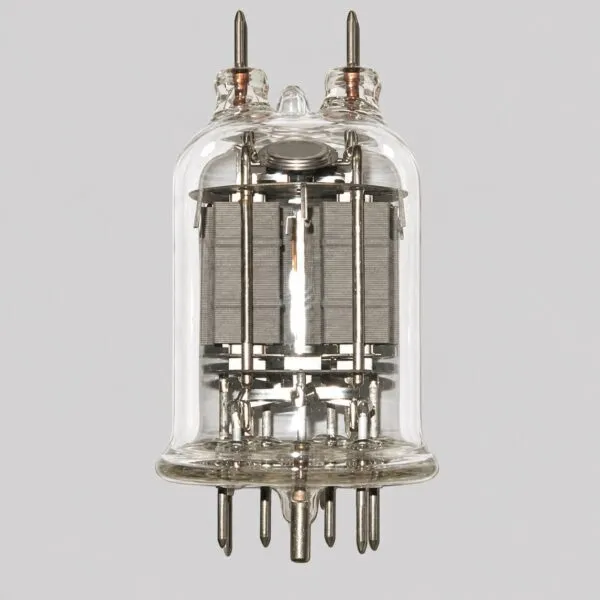

ГМИ-6 — двойной лучевой тетрод для импульсных модуляторов. В одном стеклянном баллоне размещены две согласованные тетродные системы, работающие совместно в сильноточной импульсной схеме.
Полное описаниеСвернуть описание
Конструкция
Накал допускает последовательное включение при 12,6 В и токе 1,1 ± 0,1 А либо параллельное при 6,3 В и токе 2,2 ± 0,2 А. Два раздельных верхних вывода служат контактами анодов.
Рабочие параметры
Номинальное напряжение анода — 1 кВ, предельное — 4 кВ. Импульсный ток анода составляет не менее 8 А, входная ёмкость — 14,5 ± 3,5 пФ, выходная — 5,2 ± 1 пФ, проходная — не более 0,2 пФ.
Охлаждение и подбор
Стеклянная бесцокольная лампа имеет естественное охлаждение. Габариты — около 48 × 93 мм, наработка — не менее 600 часов. Мощность рассеяния должна распределяться равномерно между обеими тетродными системами.
Устройство вакуумных приборов описано в статье об электронных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-6
- Тип прибора
- Двойной лучевой импульсный модуляторный тетрод
- Баллон
- Стеклянный, бесцокольный
- Напряжение накала при последовательном включении
- 12,6 В
- Ток накала при последовательном включении
- 1,1 ± 0,1 А
Все характеристикиСвернуть характеристики
- Напряжение накала при параллельном включении
- 6,3 В
- Ток накала при параллельном включении
- 2,2 ± 0,2 А
- Номинальное напряжение анода
- 1 кВ
- Предельное напряжение анода
- 4 кВ
- Импульсный ток анода, не менее
- 8 А
- Входная ёмкость
- 14,5 ± 3,5 пФ
- Выходная ёмкость
- 5,2 ± 1 пФ
- Проходная ёмкость, не более
- 0,2 пФ
- Охлаждение
- Естественное
- Габариты
- Около Ø48 × 93 мм
- Наработка, не менее
- 600 ч
