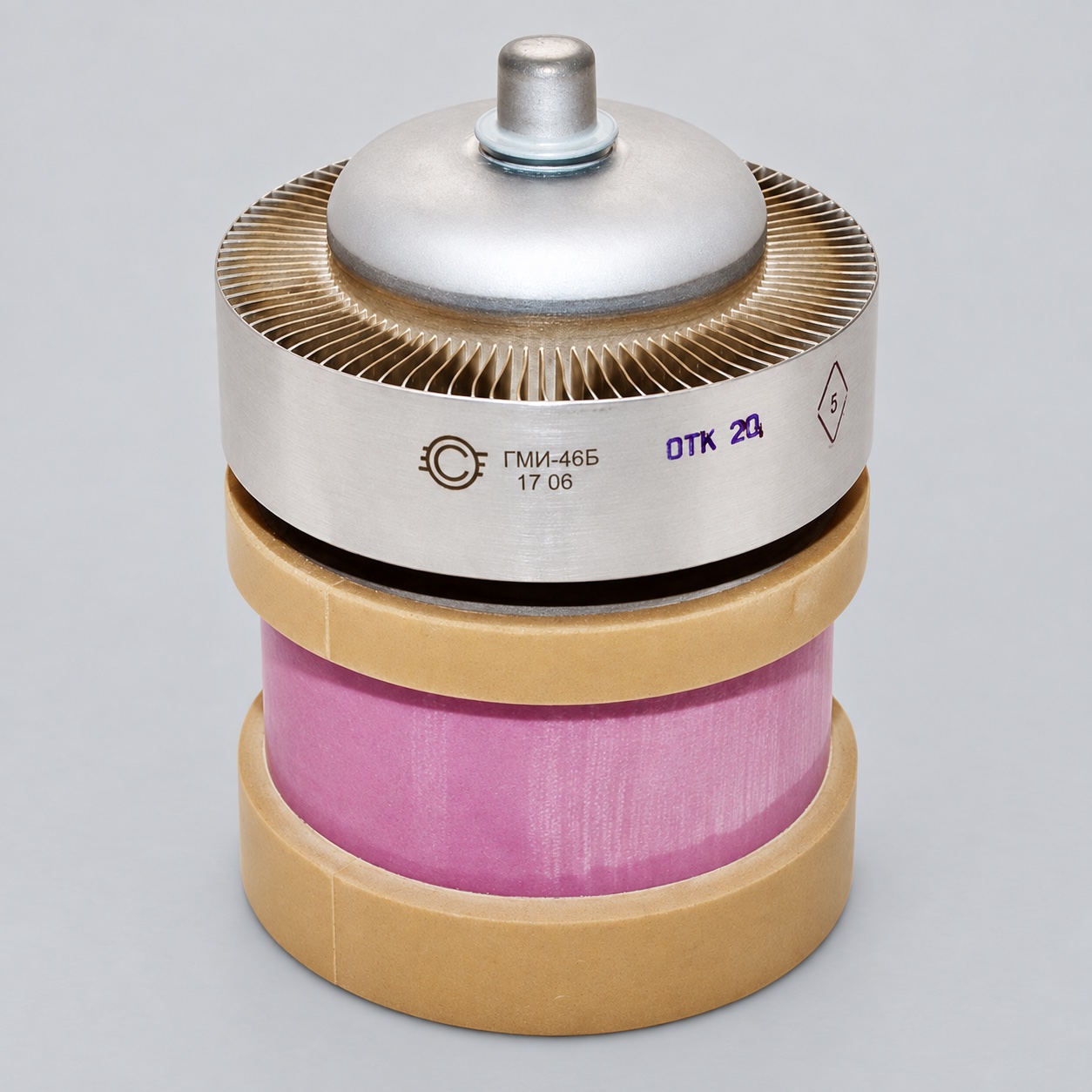

ГМИ-46Б
Импульсный модуляторный триод с защитной сеткой
Описание
Назначение и применение
ГМИ-46Б — металлокерамический импульсный модуляторный триод с защитной сеткой. Лампа коммутирует импульсную мощность в модуляторах стационарной и подвижной радиоаппаратуры.
Полное описаниеСвернуть описание
Конструкция
В лампе применены оксидный катод косвенного накала, наружный анод и радиальный узел охлаждения. Напряжение накала составляет 24,7–27,3 В, ток накала — 7,6–8,4 А.
Рабочие параметры
Номинальное напряжение анода — 3,5 кВ. Импульсный ток анода составляет не менее 50 А, импульсный ток сетки — не более 7,5 А, входная ёмкость — не более 210 пФ, выходная — не более 30 пФ.
Охлаждение и подбор
Требуется принудительное воздушное охлаждение. Предельное напряжение анода — 30 кВ, мощность рассеяния анода — 1000 Вт, длительность импульса — до 50 мкс, масса — около 2,9 кг.
Устройство вакуумных приборов описано в статье об электронных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-46Б
- Исполнение
- Металлокерамическое
- Катод
- Оксидный косвенного накала
- Напряжение накала
- 24,7–27,3 В
- Ток накала
- 7,6–8,4 А
Все характеристикиСвернуть характеристики
- Номинальное напряжение анода
- 3,5 кВ
- Предельное напряжение анода
- 30 кВ
- Импульсный ток анода, не менее
- 50 А
- Импульсный ток сетки, не более
- 7,5 А
- Входная ёмкость, не более
- 210 пФ
- Выходная ёмкость, не более
- 30 пФ
- Проходная ёмкость, не более
- 3 пФ
- Мощность рассеяния анода, не более
- 1000 Вт
- Мощность рассеяния сетки, не более
- 60 Вт
- Длительность импульса, не более
- 50 мкс
- Охлаждение
- Принудительное воздушное
- Габариты
- Около 122 × 160 мм
- Масса
- Около 2,9 кг
- Наработка, не менее
- 3000 ч
