ГМИ-42Б
Импульсный модуляторный триод с защитной сеткой
Описание
Назначение и применение
ГМИ-42Б — импульсный модуляторный триод с защитной сеткой для коммутации импульсной мощности в модуляторах стационарной и подвижной радиоаппаратуры. Лампа рассчитана на напряжение анода до 30 кВ и импульсный ток анода до 30 А.
Полное описаниеСвернуть описание
Конструкция

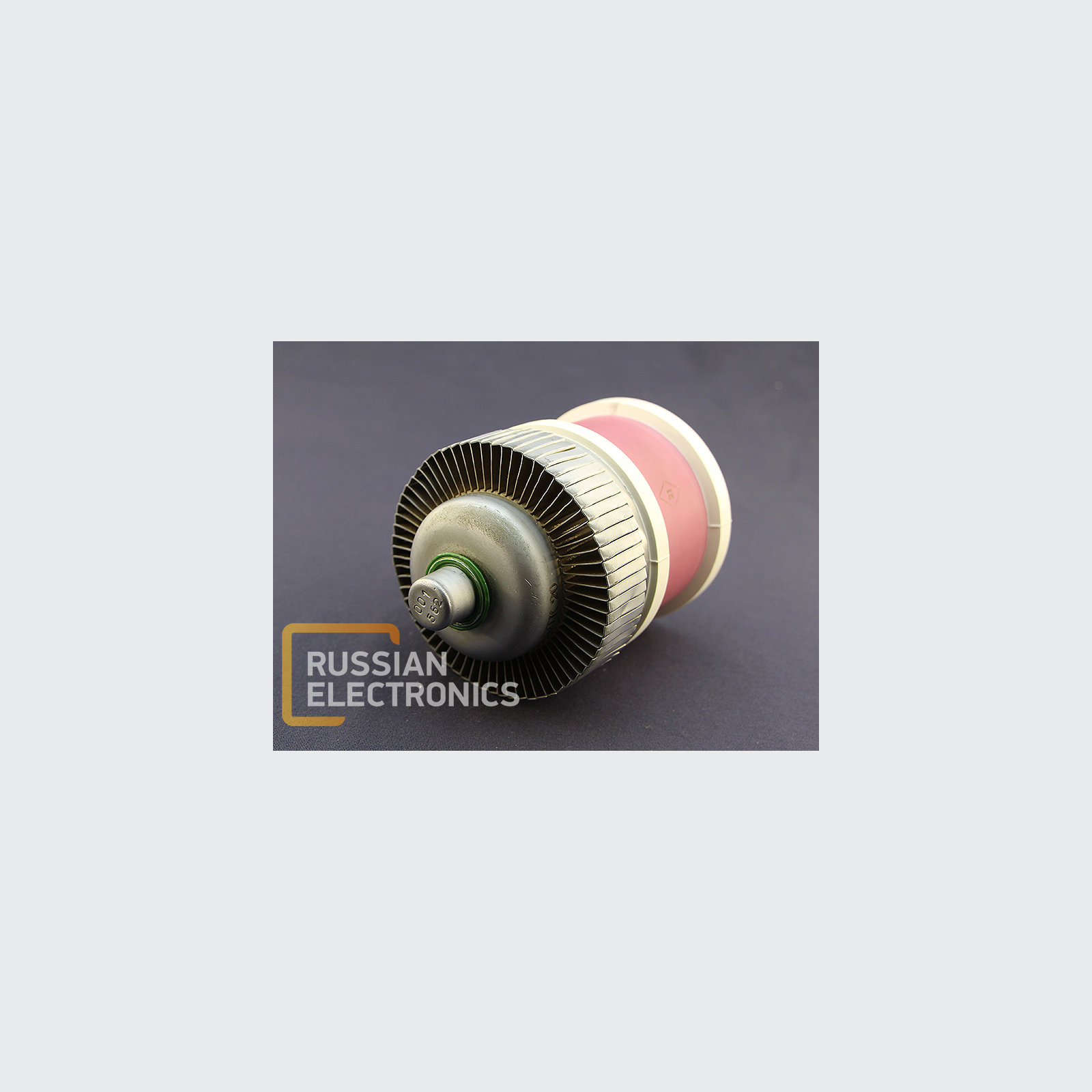

Металлокерамическая лампа имеет оксидный катод косвенного накала и радиальный внешний радиатор. Напряжение накала составляет 24,2–27,8 В, ток — 3,2–3,6 А. Керамический изолятор, радиатор и расположение контактов служат важными признаками исполнения.
Рабочие параметры
Входная ёмкость равна 130 пФ, выходная — 25 пФ, проходная — не более 2 пФ. Предельная мощность рассеяния анода составляет 500 Вт, сетки — 25 Вт. Время готовности зависит от режима и составляет примерно две-три минуты.
Охлаждение и подбор
Обязательно принудительное воздушное охлаждение. Температура оболочки — не более 150 °C, габариты — не более примерно 135 × 92 мм, масса — до 1,2 кг, наработка — не менее 1000 часов. Перед установкой проверяют обдув, керамические поверхности и контакты.
Устройство вакуумных приборов описано в статье об электронных лампах. Другие изделия доступны в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-42Б
- Тип прибора
- Импульсный модуляторный триод с защитной сеткой
- Назначение
- Коммутация импульсной мощности в модуляторах
- Исполнение
- Металлокерамическое с радиальным радиатором
- Катод
- Оксидный косвенного накала
Все характеристикиСвернуть характеристики
- Напряжение накала
- 24,2–27,8 В
- Ток накала
- 3,2–3,6 А
- Напряжение анода, не более
- 30 кВ
- Импульсный ток анода
- 30 А
- Входная ёмкость
- 130 пФ
- Выходная ёмкость
- 25 пФ
- Проходная ёмкость, не более
- 2 пФ
- Мощность рассеяния анода, не более
- 500 Вт
- Мощность рассеяния сетки, не более
- 25 Вт
- Время готовности
- Около 2–3 мин
- Охлаждение
- Принудительное воздушное
- Температура оболочки, не более
- 150 °C
- Габариты, не более
- Около 135 × 92 мм
- Масса, не более
- 1,2 кг
- Наработка, не менее
- 1000 ч
