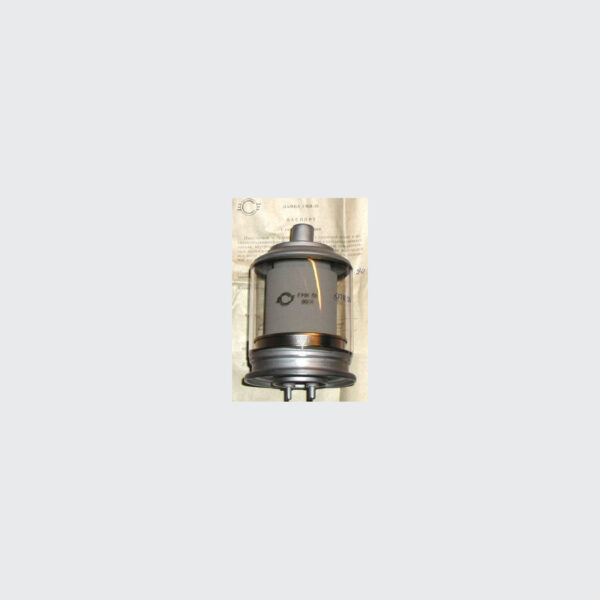

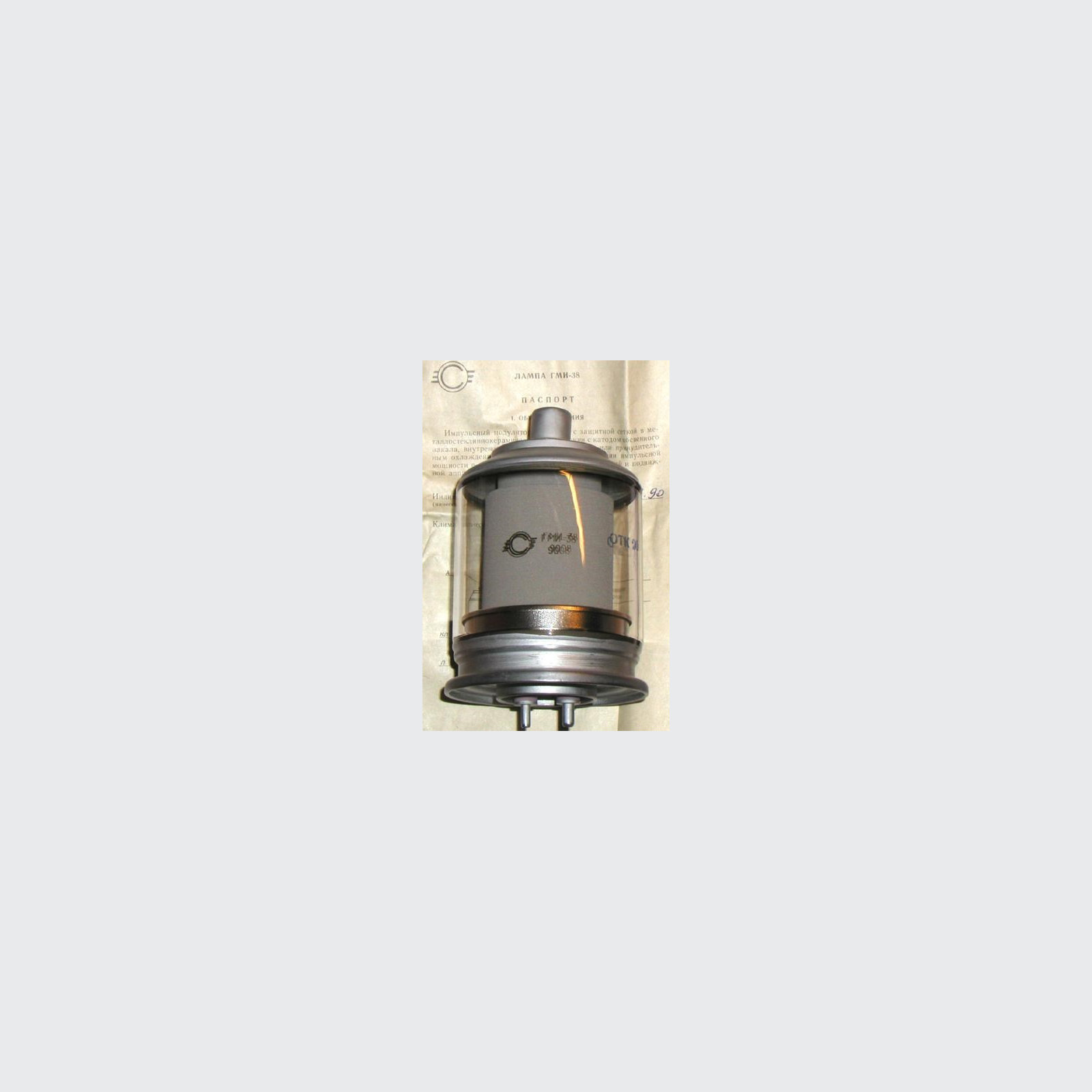

ГМИ-38
Импульсный модуляторный триод
Описание
Назначение и применение
ГМИ-38 — компактный импульсный модуляторный триод, работающий как коммутирующий элемент в импульсных модуляторах. Лампа формирует короткие сильноточные импульсы для последующего генераторного каскада и подбирается по электрическому режиму и установочной геометрии.
Полное описаниеСвернуть описание
Конструкция
Металлостеклянная конструкция имеет внешний металлический корпус, кольцевой металлостеклянный спай и прочные выводы электродов. Напряжение накала составляет 24,2–27,8 В, ток — 3,1 ± 0,2 А. Компактные размеры отличают лампу от более крупных модуляторных приборов с обязательным обдувом.
Рабочие параметры
Импульсный ток анода составляет не менее 20 А при напряжении накала 26 В и не менее 17,5 А при 24,2 В. Входная ёмкость равна 120 пФ, выходная — 20 пФ, проходная — не более 1,2 пФ. Время готовности не превышает трёх минут.
Охлаждение и подбор
Лампа допускает естественное или принудительное воздушное охлаждение в зависимости от установки. Температура оболочки — не более 175 °C, диапазон окружающей среды — от −60 до +70 °C, габариты — около 145 × 82 мм, масса — около 470 г, наработка — не менее 1000 часов.
Устройство вакуумных приборов описано в статье об электронных лампах. Другие изделия доступны в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-38
- Тип прибора
- Импульсный модуляторный триод
- Назначение
- Коммутация в импульсных модуляторах
- Исполнение
- Металлостеклянное
- Напряжение накала
- 24,2–27,8 В
Все характеристикиСвернуть характеристики
- Ток накала
- 3,1 ± 0,2 А
- Импульсный ток анода при напряжении накала 26 В, не менее
- 20 А
- Импульсный ток анода при напряжении накала 24,2 В, не менее
- 17,5 А
- Импульсный ток сетки, не более
- 3 А
- Время готовности, не более
- 3 мин
- Входная ёмкость
- 120 пФ
- Выходная ёмкость
- 20 пФ
- Проходная ёмкость, не более
- 1,2 пФ
- Охлаждение
- Естественное или принудительное воздушное
- Температура оболочки, не более
- 175 °C
- Температура окружающей среды
- От −60 до +70 °C
- Габариты
- Около 145 × 82 мм
- Масса
- Около 470 г
- Наработка, не менее
- 1000 ч
