ГМИ-32Б
Импульсный модуляторный тетрод
Описание
Назначение и применение
ГМИ-32Б — импульсный модуляторный тетрод для сильноточной коммутации в импульсных модуляторах. Лампа применяется там, где на генераторный каскад требуется подавать короткий высоковольтный импульс со стабильными токовыми и временными параметрами.
Полное описаниеСвернуть описание
Конструкция

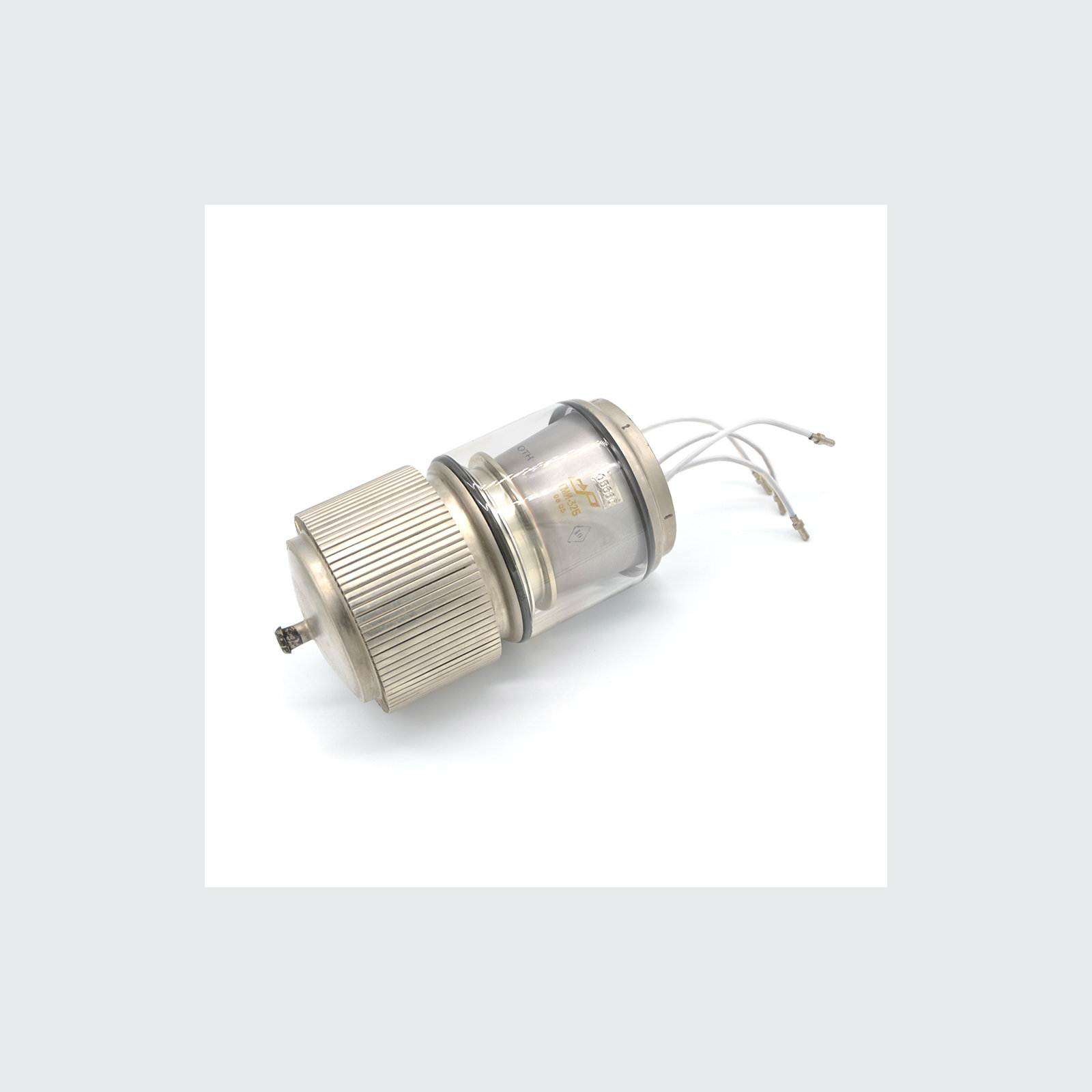

Лампа имеет стеклянный баллон с видимой электродной системой, оребрённую металлическую нижнюю часть и отдельные изолированные выводы электродов. Напряжение накала составляет 24,2–29,7 В, ток — 10 ± 0,7 А. Расположение выводов должно соответствовать схеме аппаратуры.
Рабочие параметры
Импульсный ток анода составляет не менее 40 А при напряжении накала 24,3 В и не менее 50 А при 27 В. Входная ёмкость равна 160 пФ, выходная — 20 пФ, проходная — не более 1 пФ. Время готовности не превышает трёх минут.
Охлаждение и подбор
Требуется принудительное воздушное охлаждение: около 110 м³/ч для анодной части и 30 м³/ч для ножки. Рабочий диапазон окружающей среды — от −60 до +85 °C, масса — не более 4 кг, наработка — не менее 1000 часов.
Устройство вакуумных приборов описано в статье об электронных лампах. Другие изделия доступны в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-32Б
- Тип прибора
- Импульсный модуляторный тетрод
- Назначение
- Сильноточная коммутация в импульсных модуляторах
- Баллон
- Стеклянный с оребрённой нижней частью
- Напряжение накала
- 24,2–29,7 В
Все характеристикиСвернуть характеристики
- Ток накала
- 10 ± 0,7 А
- Импульсный ток анода при напряжении накала 24,3 В, не менее
- 40 А
- Импульсный ток анода при напряжении накала 27 В, не менее
- 50 А
- Импульсный ток первой сетки, не более
- 6 А
- Импульсный ток второй сетки, не более
- 3 А
- Время готовности, не более
- 3 мин
- Входная ёмкость
- 160 пФ
- Выходная ёмкость
- 20 пФ
- Проходная ёмкость, не более
- 1 пФ
- Расход воздуха для анода
- Около 110 м³/ч
- Расход воздуха для ножки
- Около 30 м³/ч
- Температура окружающей среды
- От −60 до +85 °C
- Масса, не более
- 4 кг
- Наработка, не менее
- 1000 ч
