ГМИ-32Б-1
Мощный импульсный модуляторный тетрод
Описание
Назначение и применение
ГМИ-32Б-1 — мощный импульсный модуляторный тетрод для коммутации импульсной мощности до 3,6 МВт в стационарной и подвижной радиоаппаратуре. Это отдельное исполнение, которое нельзя подбирать как ГМИ-32Б только по сходству обозначений.
Полное описаниеСвернуть описание
Конструкция

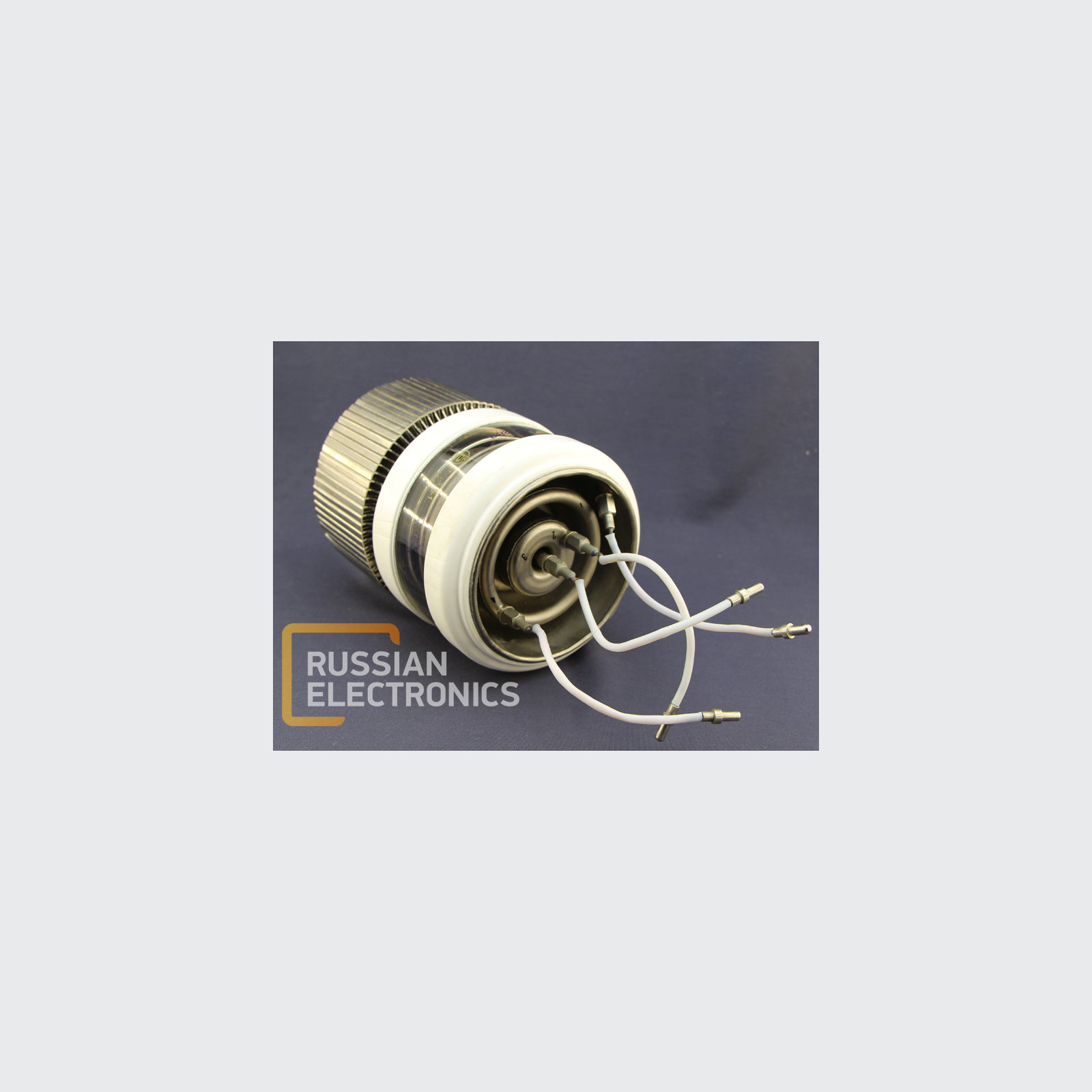

Металлостеклянная конструкция имеет оксидный катод косвенного накала, внешний оребрённый анод и выводы с керамической изоляцией. Напряжение накала — 24,3–29,7 В; при импульсном токе анода свыше 50 А нижняя граница составляет 25,6 В. Ток накала — 10 ± 0,7 А.
Рабочие параметры
Импульсный ток анода составляет не менее 85 А при напряжении накала 24,3 В и не менее 100 А при 27 В. Входная ёмкость равна 160 пФ, выходная — 26 пФ, проходная — не более 1 пФ. Время готовности не превышает трёх минут.
Охлаждение и подбор
Обязательно принудительное воздушное охлаждение: расход воздуха для анода не менее 110 м³/ч, для ножки — 30 м³/ч. Предельное напряжение анода составляет 40 кВ, мощность рассеяния анода — до 2 кВт, наработка — не менее 1000 часов.
Устройство вакуумных приборов описано в статье об электронных лампах. Другие изделия доступны в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-32Б-1
- Тип прибора
- Мощный импульсный модуляторный тетрод
- Назначение
- Коммутация импульсной мощности до 3,6 МВт
- Исполнение
- Металлостеклянное с внешним оребрённым анодом
- Катод
- Оксидный косвенного накала
Все характеристикиСвернуть характеристики
- Напряжение накала
- 24,3–29,7 В
- Ток накала
- 10 ± 0,7 А
- Импульсный ток анода при напряжении накала 24,3 В, не менее
- 85 А
- Импульсный ток анода при напряжении накала 27 В, не менее
- 100 А
- Импульсный ток первой сетки, не более
- 15 А
- Импульсный ток второй сетки, не более
- 9 А
- Время готовности, не более
- 3 мин
- Входная ёмкость
- 160 пФ
- Выходная ёмкость
- 26 пФ
- Проходная ёмкость, не более
- 1 пФ
- Напряжение анода, не более
- 40 кВ
- Мощность рассеяния анода, не более
- 2 кВт
- Расход воздуха для анода, не менее
- 110 м³/ч
- Расход воздуха для ножки, не менее
- 30 м³/ч
- Температура окружающей среды
- От −60 до +85 °C
- Наработка, не менее
- 1000 ч
