ГМИ-2Б
Мощный импульсный модуляторный тетрод
Описание
Назначение и применение
ГМИ-2Б — мощный импульсный модуляторный тетрод для модуляторов с частичным разрядом накопительной ёмкости. Лампа коммутирует накопленную энергию, формируя управляемый высоковольтный импульс, поэтому её подбирают под конкретную схему модулятора.
Полное описаниеСвернуть описание

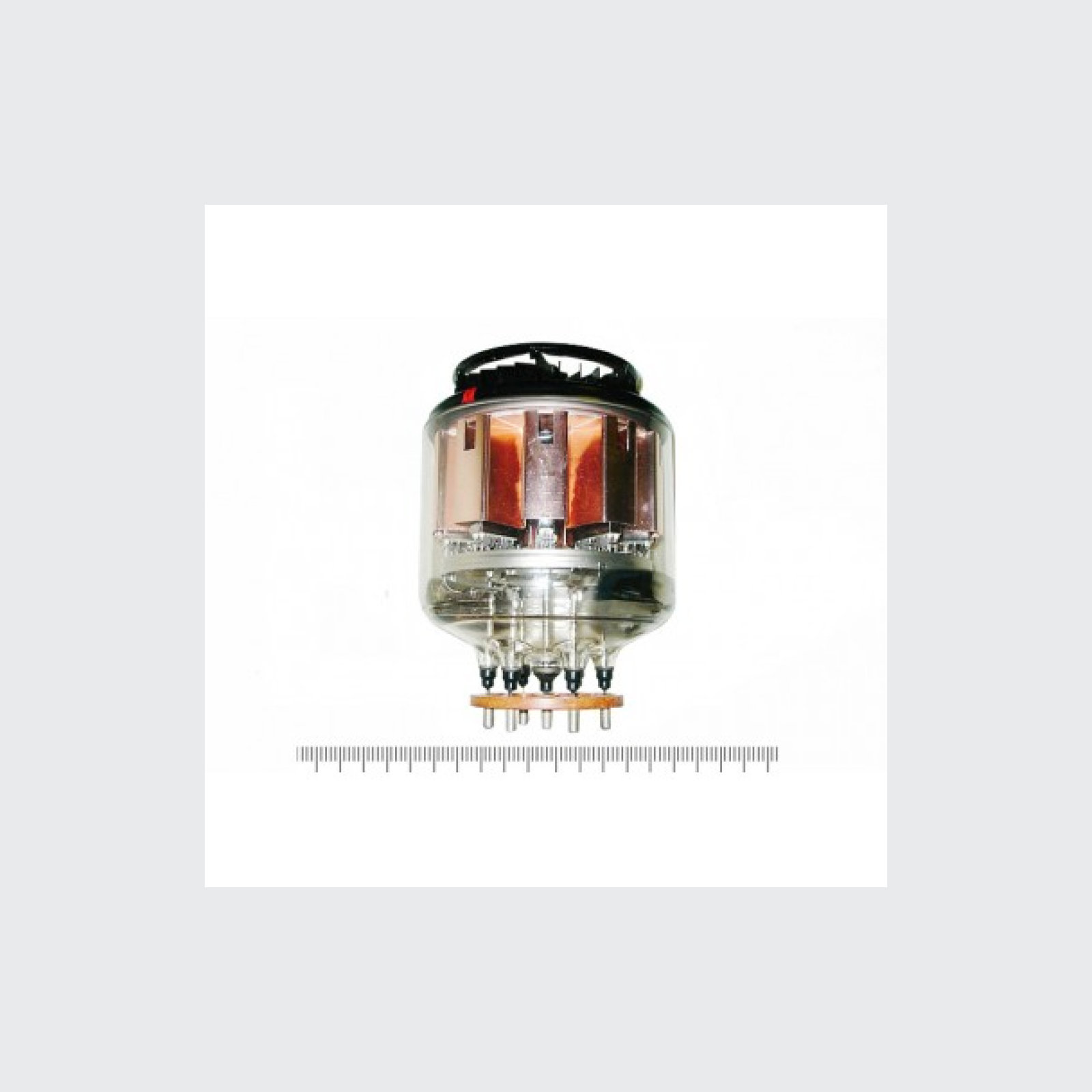

Конструкция
В крупном стеклянном баллоне размещены оксидный катод косвенного накала и широкая электродная система. Напряжение накала составляет 23,7–26,3 В, ток — 17,5 ± 1,7 А. Лампа может работать в любом положении при соблюдении установленного режима охлаждения.
Рабочие параметры
Импульсный ток анода составляет не менее 90 А, средний ток анода — не менее 140 мА. Входная ёмкость равна 350 пФ, выходная — 120 пФ, проходная — не более 10 пФ. Наработка составляет не менее 400 часов.
Охлаждение и подбор
Требуется принудительное воздушное охлаждение с расходом около 200 м³/ч. Габариты лампы — примерно 285 × 210 мм, масса — около 5,5 кг. Перед установкой проверяют стекло, верхний контакт, цоколь, штыри и цепь смещения сеток.
Устройство вакуумных приборов описано в статье об электронных лампах. Другие изделия доступны в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-2Б
- Тип прибора
- Мощный импульсный модуляторный тетрод
- Назначение
- Частичный разряд накопительной ёмкости в импульсных модуляторах
- Баллон
- Стеклянный с цоколем
- Катод
- Оксидный косвенного накала
Все характеристикиСвернуть характеристики
- Напряжение накала
- 23,7–26,3 В
- Ток накала
- 17,5 ± 1,7 А
- Импульсный ток анода, не менее
- 90 А
- Средний ток анода, не менее
- 140 мА
- Ток первой сетки, не более
- 12 мА
- Ток второй сетки
- 45 ± 15 мА
- Входная ёмкость
- 350 пФ
- Выходная ёмкость
- 120 пФ
- Проходная ёмкость, не более
- 10 пФ
- Охлаждение
- Принудительное воздушное, около 200 м³/ч
- Рабочее положение
- Любое
- Габариты
- Около 285 × 210 мм
- Масса
- Около 5,5 кг
- Наработка, не менее
- 400 ч
