ГИ-63Б
Металлокерамический импульсный генераторный триод
Описание
Назначение и применение
ГИ-63Б — компактный металлокерамический импульсный генераторный триод для широкополосного усиления ВЧ-мощности при анодной модуляции. Лампа применяется в стационарной и подвижной радиоаппаратуре на частотах до 250 МГц.
Полное описаниеСвернуть описание
Конструкция

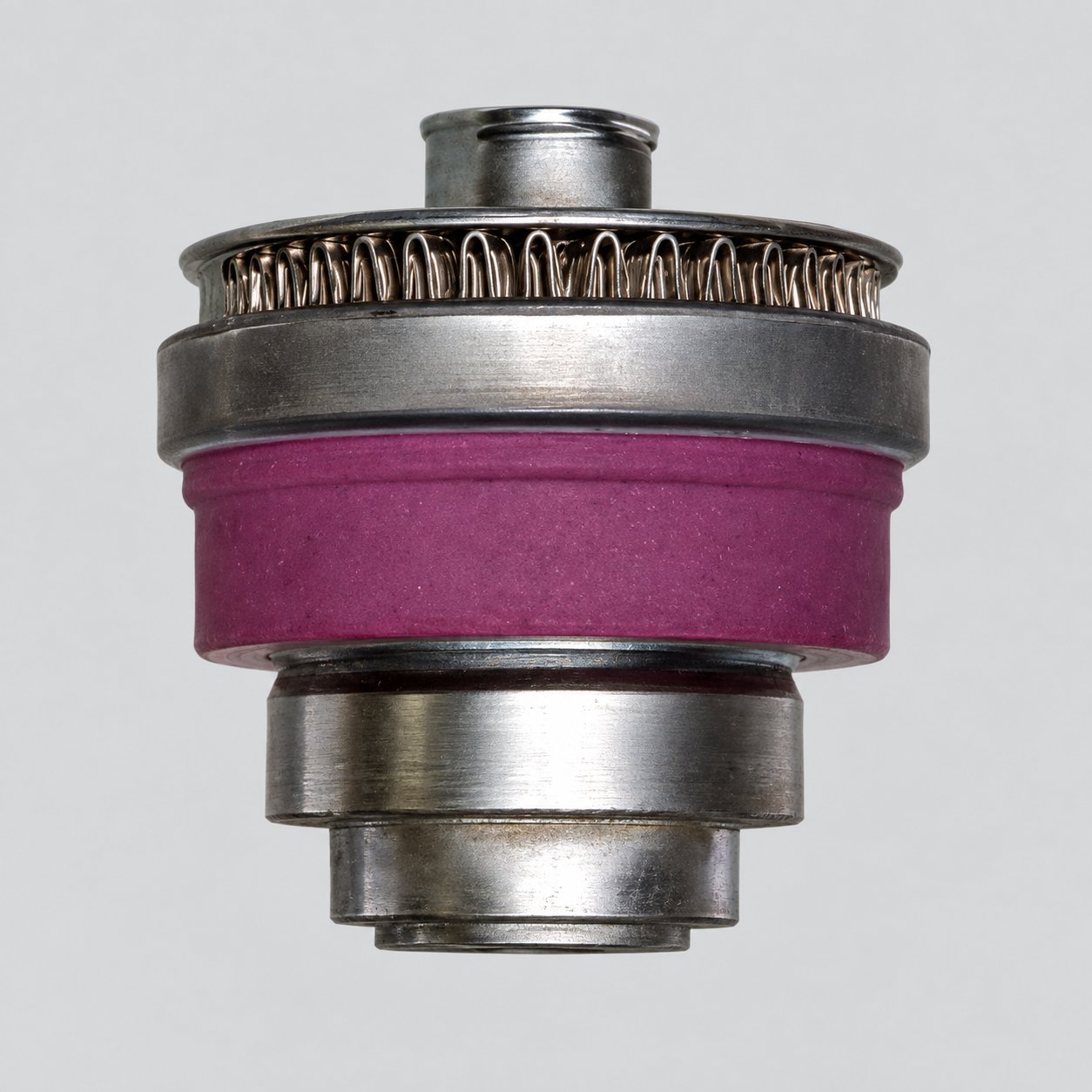

Лампа имеет оксидный катод косвенного накала и внешний анод. Коаксиальная дисковая конструкция объединяет точёные металлические контакты и керамическое изолирующее кольцо и рассчитана на установку в соответствующий ВЧ-узел.
Рабочие параметры
Полезная мощность в импульсе составляет 2,3 кВт на частотах до 250 МГц. Допустимая мощность рассеяния анода — 250 Вт. Режим, питающие напряжения и параметры импульса уточняют по документации конкретной аппаратуры.
Охлаждение и подбор
Внешний анод требует принудительного воздушного охлаждения. Перед установкой осматривают фиолетовое керамическое кольцо, коаксиальные контакты и радиатор, затем сверяют обозначение ГИ-63Б и технические условия ОД0.331.126 ТУ.
Принцип работы рассмотрен в статье об электронных лампах. Другие изделия доступны в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГИ-63Б
- Тип прибора
- Импульсный генераторный триод
- Назначение
- Широкополосное усиление ВЧ-мощности
- Рабочая частота, не более
- 250 МГц
- Исполнение
- Металлокерамическое, коаксиальное дисковое
Все характеристикиСвернуть характеристики
- Катод
- Оксидный косвенного накала
- Анод
- Внешний
- Режим работы
- Импульсный, с анодной модуляцией
- Полезная мощность в импульсе
- 2,3 кВт
- Мощность рассеяния анода, не более
- 250 Вт
- Охлаждение
- Принудительное воздушное
- Применение
- Стационарная и подвижная радиоаппаратура
- Технические условия
- ОД0.331.126 ТУ
