МДД-63-12
Силовой диодный модуль
Описание

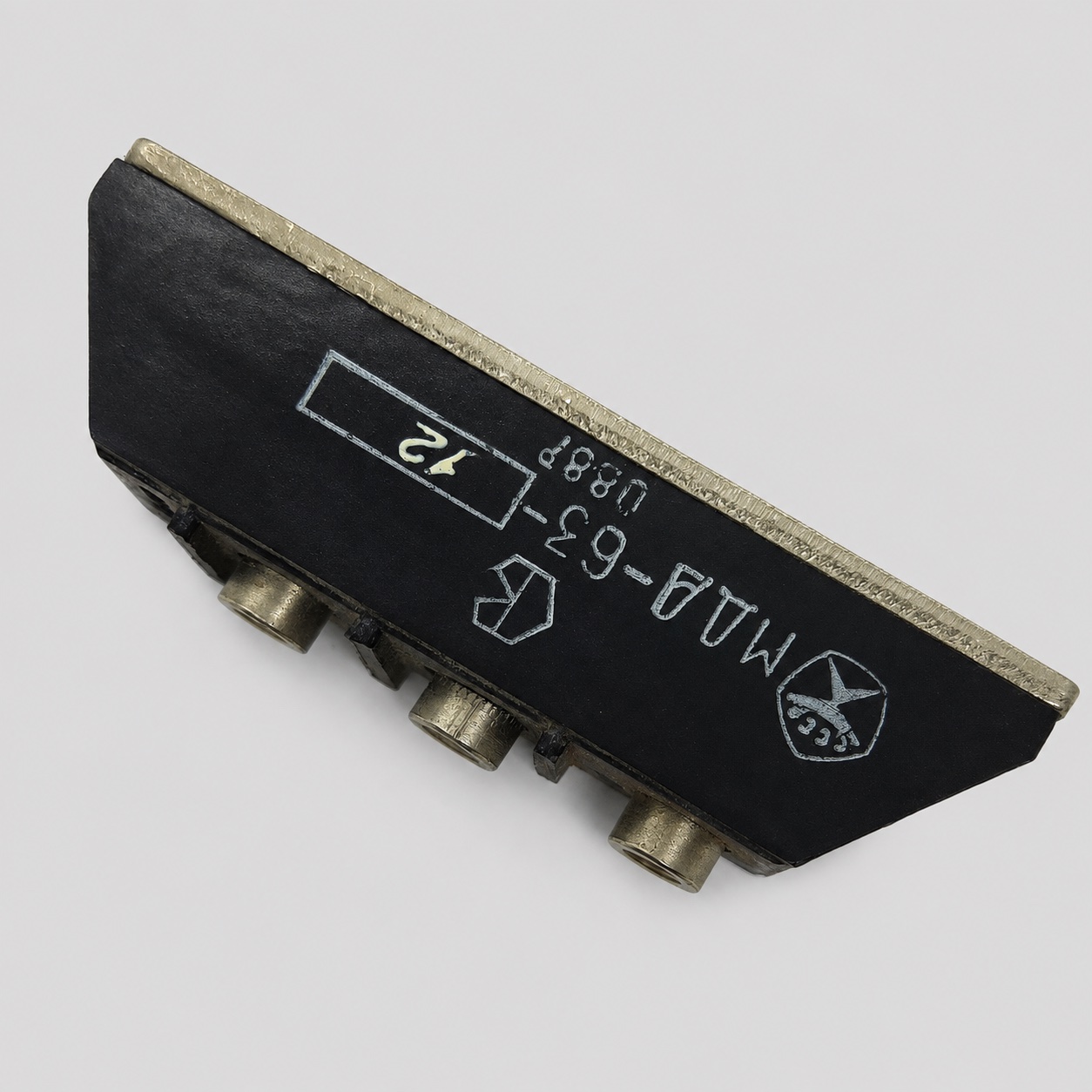

МДД-63-12 — силовой диодный модуль
МДД-63-12 — силовой диодный модуль для силовой преобразовательной и коммутационной аппаратуры. Полное обозначение фиксирует номинальный ток 63 A и класс повторяющегося напряжения 1200 V. Это промышленный силовой полупроводниковый модуль; применяемость в авиационной технике не заявляется без чертежа или утверждённого перечня комплектующих.
Полное описаниеСвернуть описание
Схема и принцип работы
Внутренняя схема включает Два последовательно соединённых кремниевых диода по схеме полумоста. Такое исполнение применяется как силовое выпрямительное плечо и позволяет собрать компактный изолированный узел преобразования переменного тока в постоянный. Принцип работы полупроводникового прибора описан в справочном материале о диоде. Опубликованный предел рабочей частоты — Up to 500 Hz / до 500 Гц. Внешнее подключение выполняют по схеме выводов на корпусе либо по паспорту изделия.
Электрические параметры МДД-63-12
Основные каталожные параметры: средний ток 63 A и повторяющееся напряжение 1200 V. Допустимый импульсный прямой ток указан как 1.6 kA, максимальное прямое падение напряжения — ≤ 1.35 V. Ток утечки не превышает ≤ 4.5 mA, диапазон температуры перехода составляет −60 to +140 °C. Эти значения служат для подбора и не заменяют тепловой расчёт и требования технической документации.
Корпус, охлаждение и монтаж
Модуль выполнен в корпусе MTD1, габариты — 92 × 20 × 30 mm, масса — ≤ 200 g. Допускается естественное или принудительное воздушное охлаждение с совместимыми охладителями O24, O34, O55, O56, O57, O58. Посадочная поверхность должна быть ровной и чистой, а усилие затяжки силовых выводов выбирают по паспорту. Рабочий диапазон окружающей среды — −60 to +50 °C.
Идентификация и подбор
При подборе сверяют полную маркировку МДД-63-12, условное обозначение схемы, расположение выводов, класс напряжения, ток и тип корпуса. Модули МДД, МТТ и МТОТО нельзя считать взаимозаменяемыми только из-за сходных габаритов. До установки подтверждают схему охлаждения и технические условия. Смежные изделия представлены в разделе Модули.
Технические характеристики
- Тип изделия
- Силовой диодный модуль
- Основное обозначение
- МДД-63-12
- Латинская запись
- MDD-63-12
- Внутренняя схема
- Два последовательно соединённых кремниевых диода по схеме полумоста
- Рабочая частота
- до 500 Гц
Все характеристикиСвернуть характеристики
- Средний ток
- 63 A
- Класс повторяющегося напряжения
- 1200 V
- Максимальный ток утечки
- ≤ 4.5 mA
- Ударный ток
- 1.6 kA
- Дифференциальное сопротивление
- ≤ 2.7 mΩ
- Максимальный действующий прямой ток
- 100 A
- Максимальное прямое напряжение / напряжение в открытом состоянии
- ≤ 1.35 V
- Пороговое напряжение
- ≤ 0.95 V
- Показатель I²t
- ≤ 12.8 kA²s
- Заряд обратного восстановления
- ≤ 230 µC
- Испытательное напряжение изоляции
- 3600/3000 V
- Тепловое сопротивление переход–корпус
- ≤ 0.23 °C/W
- Температура перехода
- −60 to +140 °C
- Температура окружающей среды
- −60 to +50 °C
- Корпус
- MTD1
- Совместимые охладители
- O24, O34, O55, O56, O57, O58
- Габариты
- 92 × 20 × 30 mm
- Масса
- ≤ 200 g
- Климатическое исполнение
- UHL4 / УХЛ4
- Технические условия
- TU16-2006 IEAL.435740.007 TU
- Варианты написания
- MDD-63-12; MDD6312; МДД-63-12; МДД6312
