БЗУСП376Т

БЗУСП376Т в канале генератора переменного тока

БЗУСП376Т, также встречается как БЗУ-СП-376Т, — авиационный блок защиты и управления генератором. Он работает в составе бортовой системы электроснабжения переменного тока и обслуживает отдельный генераторный канал. Задача блока — контролировать параметры генератора, разрешать подключение к бортовой сети и отключать канал при аварийных режимах. Это не обычный контактор и не простой блок сигнализации. БЗУСП376Т принимает решения по логике защиты, а уже исполнительная коммутационная аппаратура физически подключает или отключает генератор.

Подключение генератора через БЗУСП376Т

Перед включением генератора на нагрузку БЗУСП376Т проверяет его напряжение и частоту. Пока генератор не вышел на допустимые параметры, блок не должен разрешать подключение к шинам. После достижения нужного фазного напряжения и частоты он выдает команду на включение контактора нагрузки, например 85Э или другого контактора, предусмотренного схемой конкретного воздушного судна. Такая логика защищает сеть от нестабильного питания при раскрутке генератора, переходных процессах или нарушении работы привода.

Защита по напряжению и частоте в БЗУСП376Т

БЗУСП376Т контролирует повышение и понижение напряжения, а также отклонение частоты переменного тока. При перенапряжении блок отключает генератор после установленной выдержки времени. При снижении напряжения срабатывание происходит с другой задержкой, чтобы короткая просадка не всегда приводила к немедленному отключению канала. Частотная защита имеет два уровня: с выдержкой времени при выходе за рабочие пределы и мгновенное отключение при критическом падении или резком превышении частоты. Такая схема делает защиту более гибкой и снижает риск ложных отключений.

Дифференциальная защита БЗУСП376Т от короткого замыкания

Отдельная важная функция БЗУСП376Т — мгновенное отключение генераторного канала при коротком замыкании в зоне генератора или фидера. В этой логике блок работает с трансформаторами тока, которые позволяют сравнивать токи в защищаемой зоне. Если появляется характерный дисбаланс, канал отключается без выдержки времени. Это нужно для защиты генератора, фидера, контакторов и распределительной аппаратуры. После такого срабатывания проверять нужно не только сам БЗУ, а весь канал: генератор, БТТ, проводку, контакторы и силовую линию.

Конструкция блока БЗУСП376Т

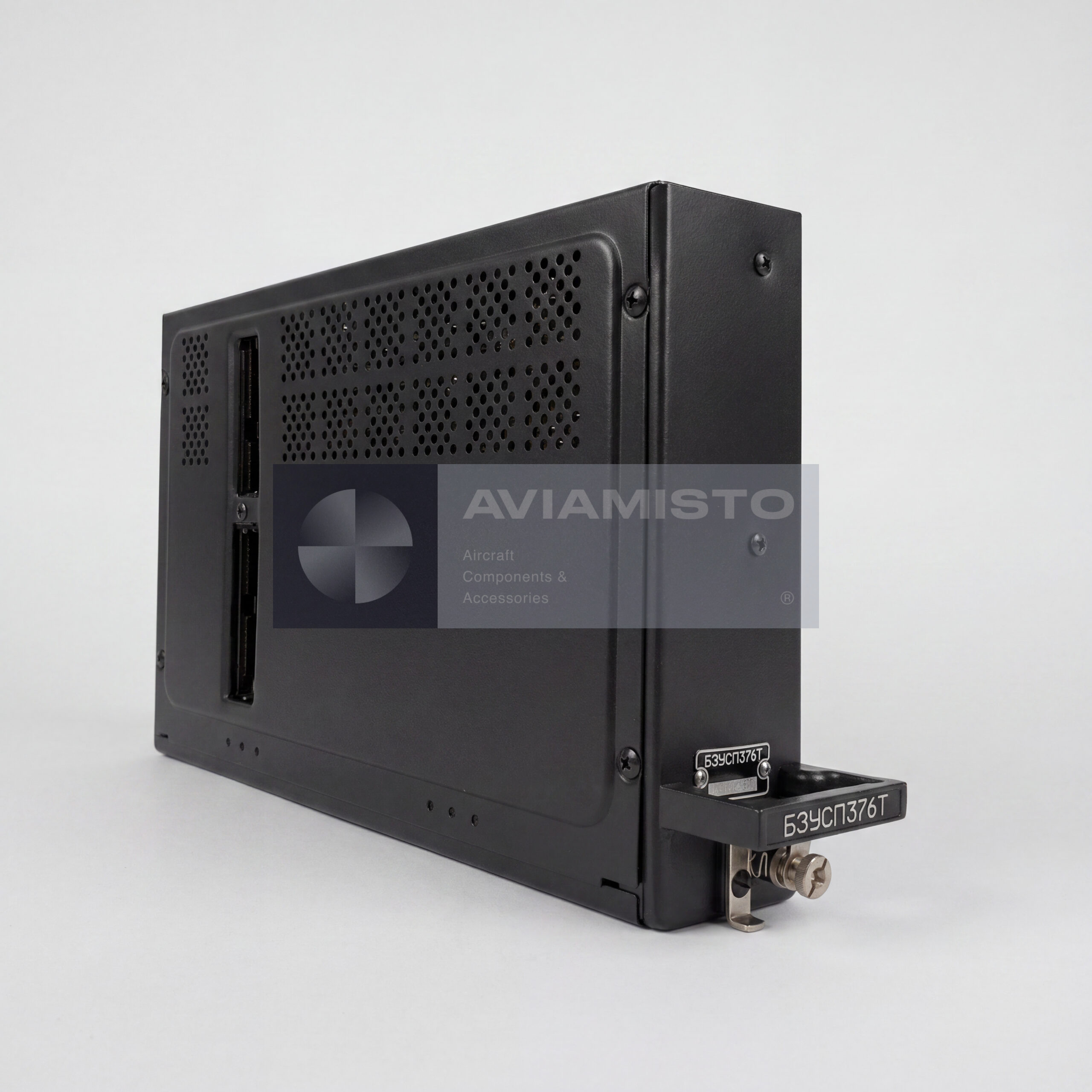

Конструктивно БЗУСП376Т выполнен как съемный авиационный электронный блок на едином шасси. На лицевой панели расположена ручка для быстрого извлечения из монтажной рамы, фиксирующий упор с накидной гайкой и клемма заземления. На задней панели установлена вилка врубного штепсельного разъема Ш1 для подключения к бортовой схеме и стальная втулка для механической фиксации. Элементы каркаса закреплены на литом радиаторе, который помогает отводить тепло от внутренних узлов во время работы.

Внутренние узлы БЗУСП376Т

Внутри БЗУСП376Т объединены несколько функциональных блоков. БСГБ1БА выполняет роль основного логического узла и содержит цепи контроля напряжения. БУС9Б усиливает управляющие сигналы, которые затем поступают на исполнительные реле. БСГЧ5600Б отвечает за частотную защиту и контроль отклонений частоты генератора. Плата стабилизатора ПСБ2 обеспечивает стабильное внутреннее питание элементов блока. Поэтому при диагностике важно понимать, какая часть схемы не работает: контроль напряжения, частотная защита, усиление сигнала, внутреннее питание или выходная команда.

Совместная работа БЗУСП376Т с внешними агрегатами

БЗУСП376Т работает в одной системе с генератором, регулятором напряжения, блоком трансформаторов тока и силовыми контакторами. В качестве генератора могут применяться ГТ30НЖЧ12 или близкие привод-генераторы мощностью 30–40 кВА. Регулирование напряжения может выполнять БРН-120Т5А или БРН-208М7. Дифференциальная защита использует сигналы от БТТ-30БТ или БТТ-30ВТ. Команды блока поступают на контакторы типа ТКС133ДОД, 85Э или другую коммутационную аппаратуру. Отказ канала часто связан не с одним прибором, а с взаимодействием этих элементов.

Применение и размещение БЗУСП376Т на воздушном судне

БЗУСП376Т применяется на крупных пассажирских и транспортных самолетах, включая Ил-86, Ту-204 и Ан-124 “Руслан”, в зависимости от состава системы электроснабжения. Блок устанавливается в электротехнических шкафах, технических отсеках или на этажерках распределительных устройств. Для каждого бортового генератора обычно предусмотрен отдельный блок защиты. Монтаж выполняется в специализированную раму типа РМБ-1Б или аналогичное место установки, где обеспечены механическая фиксация, подключение через разъем и доступ для быстрой замены.

Поставка и проверка БЗУСП376Т

При заказе нужно указывать полное обозначение БЗУСП376Т или БЗУ-СП-376Т. Перед установкой проверяют корпус, разъем Ш1, ручку извлечения, фиксатор, клемму заземления, состояние радиатора, маркировку, пломбы и следы хранения. Для авиационного применения важны паспорт, документы ремонта или стендовой проверки и соответствие конкретной системе электроснабжения. Если блок снят с хранения, желательно проверять не только внешний вид, но и фактическое срабатывание защит, работу стабилизатора, усилителей и выходных команд на контакторы.

Тип изделия: Авиационный блок защиты и управления генератором
Обозначение: БЗУСП376Т / БЗУ-СП-376Т
Функция: Управление подключением генератора, контроль напряжения и частоты, защита и аварийное отключение генераторного канала
Применение / Где используется: Бортовые системы электроснабжения переменного тока
Система / Место установки: Канал защиты генератора, электротехнические шкафы, технические отсеки, этажерки распределительных устройств
Монтажная рама: РМБ-1Б в зависимости от установки на ВС
Связанные генераторы: ГТ30НЖЧ12 или аналогичные привод-генераторы 30–40 кВА в зависимости от схемы
Связанные блоки регулирования напряжения: БРН-120Т5А, БРН-208М7 в зависимости от комплектации
Связанные блоки трансформаторов тока: БТТ-30БТ, БТТ-30ВТ в зависимости от схемы
Связанная коммутационная аппаратура: Контакторы ТКС133ДОД, 85Э или аналогичные контакторы нагрузки
Совместимые ВС / Оборудование: Ил-86, Ту-204, Ан-124 и другие воздушные суда в зависимости от системы электроснабжения
Напряжение питания постоянного тока: 24,0–29,4 В
Питание трехфазным переменным током: Фазное напряжение 12–34 В, частота 640–960 Гц
Порог включения на нагрузку: Фазное напряжение более 104 ±3 В и частота генератора более 370–380 Гц
Защита от перенапряжения: Отключение при фазном напряжении выше 130 ±3 В
Выдержка при перенапряжении: 4 ±0,6 с
Защита от пониженного напряжения: Отключение при фазном напряжении ниже 104 ±3 В
Выдержка при пониженном напряжении: 6 ±0,9 с
Частотная защита с выдержкой: Ниже 370–380 Гц или выше 420–430 Гц
Выдержка частотной защиты: 4 ±0,11 с
Мгновенная частотная защита: Ниже 320–335 Гц или выше 465–480 Гц
Дифференциальная защита: Мгновенное отключение при коротком замыкании в зоне генератора или фидера
Основной внутренний логический блок: БСГБ1БА
Внутренний блок усилителей: БУС9Б
Внутренний блок частотной защиты: БСГЧ5600Б
Плата стабилизатора: ПСБ2
Элементы лицевой панели: Ручка извлечения, фиксирующий упор с накидной гайкой, клемма заземления
Элементы задней панели: Вилка врубного штепсельного разъема Ш1, стальная фиксирующая втулка
Охлаждение: Каркасные элементы закреплены на литом радиаторе
Габаритные размеры: 357 × 61 × 194,5 мм
Масса: Не более 3,7 кг
Техническая документация: Паспорт изделия, документы стендовой проверки и эксплуатационная документация системы электроснабжения ВС при наличии
