БТТ-40Б

БТТ-40Б в системе переменного тока воздушного судна

БТТ-40Б — авиационный блок трансформаторов тока, применяемый в системах переменного тока самолетов и вертолетов. Он относится к цепям защиты фидера генератора, а не к самому генератору. В штатной схеме блок контролирует ток в линии переменного тока и передает сигнал в аппаратуру защиты и управления, если режим работы фидера выходит за допустимые пределы. Поэтому при проверке БТТ-40Б обычно смотрят не только сам блок, но и генераторную цепь, фидерную проводку, аппаратуру дифференциальной защиты и элементы распределительной сети.

Сигнал защиты от блока БТТ-40Б

Блок преобразует первичный ток фидера в выпрямленное напряжение, которое используется в цепях защиты воздушного судна. Этот сигнал не является самостоятельной индикацией для экипажа. Он поступает в связанные блоки защиты и управления, где участвует в логике определения короткого замыкания, перегрузки или неправильного распределения тока. В установках с генератором типа ГТ-40ПЧ-6 БТТ-40Б работает в одной цепи с аппаратурой управления генератором, контакторами, фидерными линиями и коммутационными устройствами. При поиске неисправности нельзя сразу считать, что причина только в блоке трансформаторов.

Применение БТТ-40Б на самолетах и вертолетах

БТТ-40Б встречается на разных типах советской и российской авиационной техники с бортовой сетью переменного тока данного класса. Известные применения: Ту-154, Ил-62М, Ил-76, Ил-86, Як-42, Ан-72, Ан-124 «Руслан», вертолеты Ми-8 в модификациях МТ, МТВ, АМТ, а также Ми-26. Место установки зависит от конкретного типа ВС. На транспортных самолетах блок обычно связан с защитой фидера генератора и основной сетью переменного тока. На вертолетах он работает в цепях бортового генератора и соответствующей защиты. Для подбора нужен не только тип машины, но и схема электроснабжения конкретного борта.

Конструкция и обслуживание БТТ-40Б

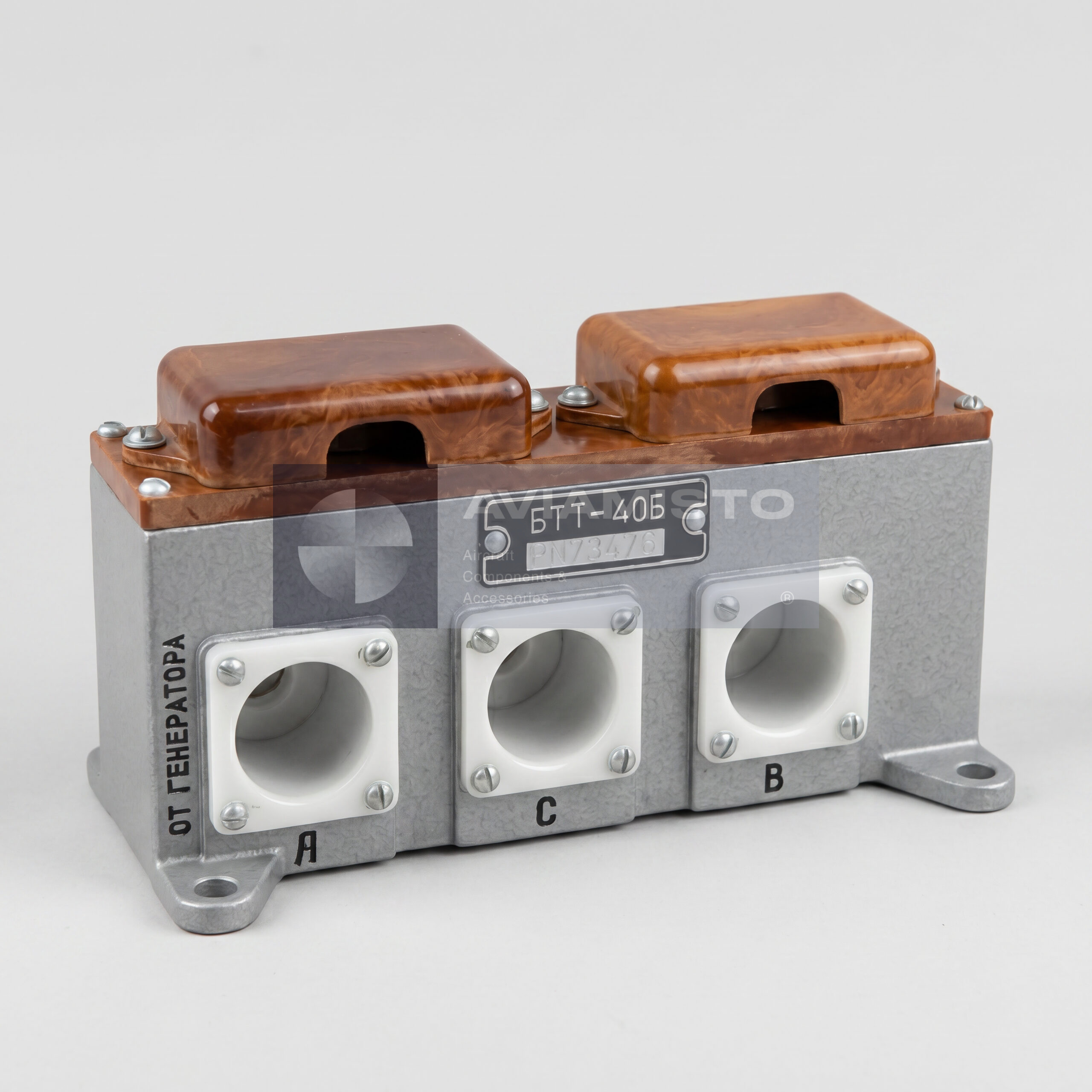

БТТ-40Б выполнен как компактный трансформаторный блок с тремя однофазными секциями в литом алюминиевом корпусе. Внутренняя часть залита компаундом, что защищает элементы от вибраций и влаги в обычных условиях эксплуатации авиационного оборудования. При техническом обслуживании блок проверяется в составе системы генерации и распределения переменного тока. Обычно смотрят состояние проводки, разъемов, выходного сигнала и работу связанной защиты. Это не просто пассивная катушка в корпусе: его сигнал используется другими устройствами, поэтому результат проверки зависит от всей цепи.

Идентификация и заказ БТТ-40Б

Перед заказом нужно сверить маркировку на корпусе с каталогом деталей, ремонтной документацией или электрической схемой воздушного судна. Аббревиатура БТТ встречается и в других технических областях, например в названиях наземной техники, но индекс БТТ-40Б в данном случае относится именно к авиационному электрооборудованию. Для смешанных парков и машин после ремонта лучше приложить фото таблички и указать участок схемы фидера генератора. Изделие также известно под обозначениями BTT-40B и БТТ-40Б.

Тип изделия: Блок трансформаторов тока
Функция: Преобразование тока для цепей дифференциальной защиты
Применение / Где используется: Системы переменного тока воздушных судов и защита фидера генератора
Система / Место установки: Фидер генератора переменного тока / цепь дифференциальной защиты
Состав изделия: Работает с аппаратурой защиты и управления фидером генератора
Совместимые ВС / техника: Ту-154, Ил-62М, Ил-76, Ил-86, Як-42, Ан-72, Ан-124 «Руслан», Ми-8МТ, Ми-8МТВ, Ми-8АМТ, Ми-26
Связанный тип генератора: ГТ-40ПЧ-6 или аналогичные установки генераторов переменного тока 40 кВА
Номинальный ток: 111 А при 208 В, 400 Гц
Выходной сигнал: Выпрямленное напряжение 3.3–4.0 В
Тип конструкции: Три однофазных трансформатора в литом алюминиевом корпусе с заливкой компаундом
Габариты: 151 × 72 × 81 мм
Масса: Не более 0.8 кг
Документация: Документация по системе электроснабжения ВС, паспорт изделия, эксплуатационная документация
