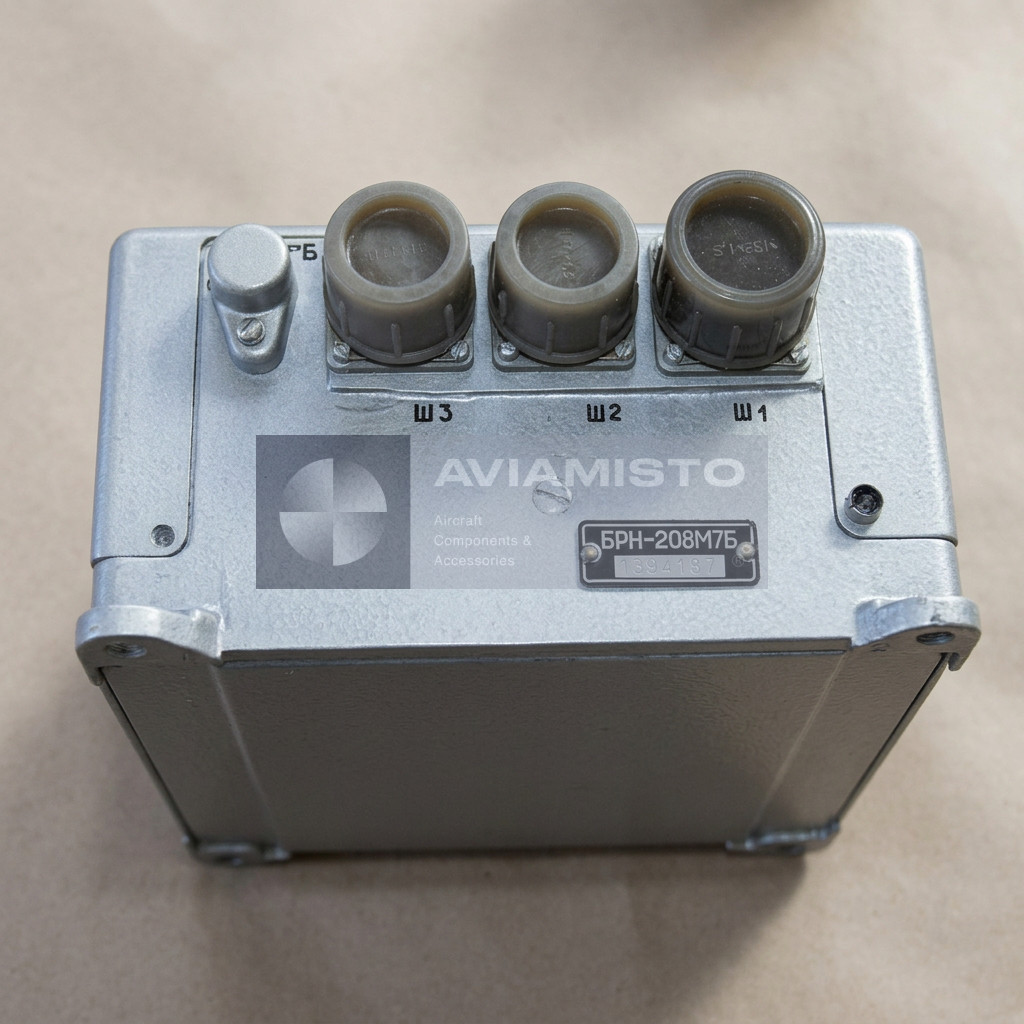

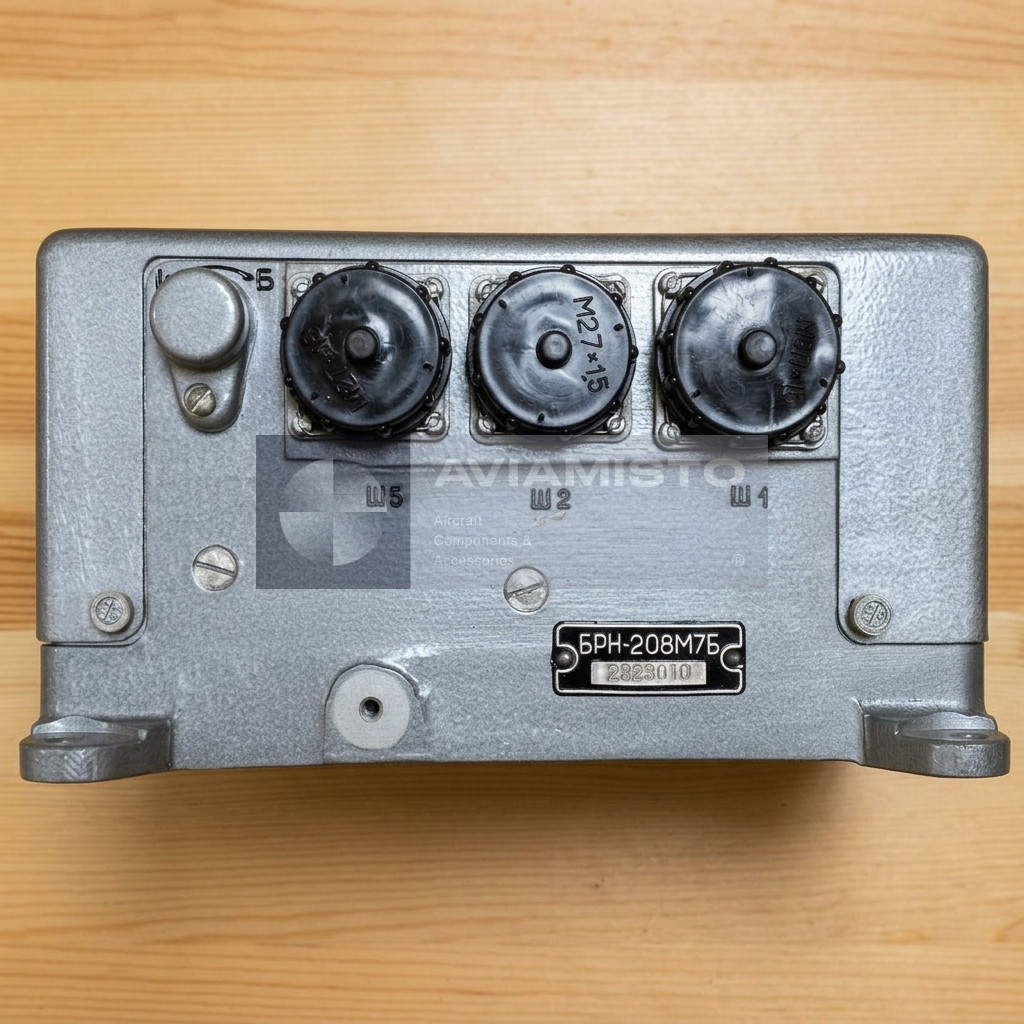

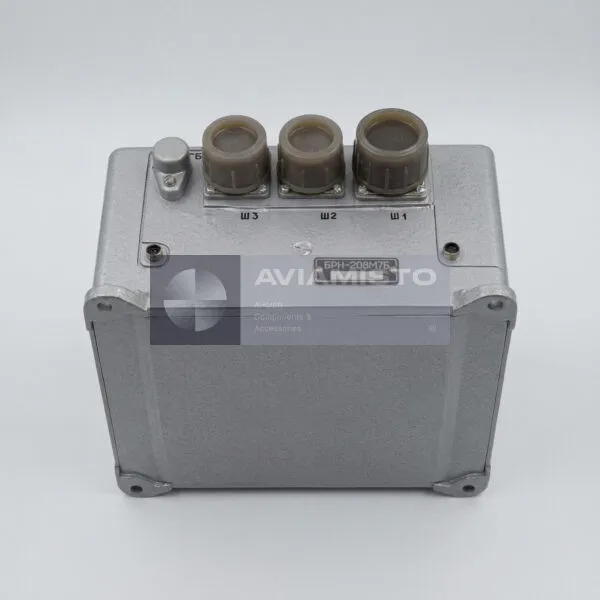

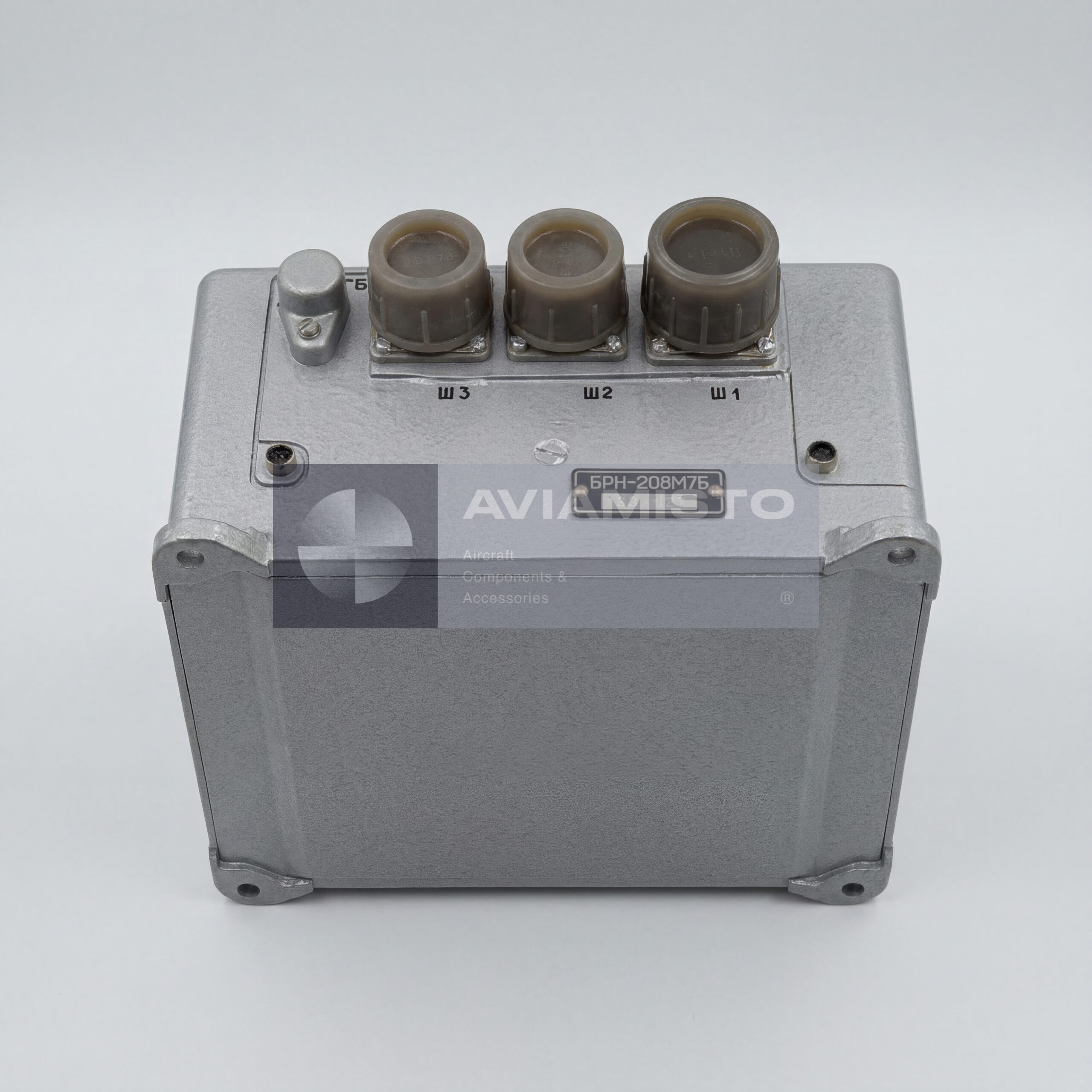

БРН-208М7Б

БРН-208М7Б в генераторном канале воздушного судна

БРН-208М7Б — авиационный блок регулирования напряжения, который работает в составе генераторного канала переменного тока. Его задача — удерживать напряжение генератора в заданных пределах при изменении нагрузки на бортовую сеть. Блок применяется с генераторами типа ГТ40ПЧ и управляет их возбуждением. Сам по себе БРН-208М7Б не является источником питания. Он работает как регулирующий элемент, который помогает генератору выдавать стабильное напряжение в штатных режимах, при подключении нагрузки и при параллельной работе источников.

Стабилизация напряжения блоком БРН-208М7Б

Во время работы генератора БРН-208М7Б контролирует уровень переменного напряжения и меняет ток возбуждения, если напряжение начинает уходить от заданного значения. Такая регулировка нужна, чтобы сеть 400 Гц оставалась пригодной для питания приборов, электродвигателей, преобразователей, блоков управления и другой бортовой аппаратуры. Если напряжение нестабильно, причина не всегда в самом генераторе. Проверять нужно БРН, цепи измерения, разъемы, возбуждение, трансформаторы тока, нагрузку и связанные блоки защиты.

Работа БРН-208М7Б с генератором ГТ40ПЧ

БРН-208М7Б чаще всего работает совместно с генераторами ГТ40ПЧ-6 и ГТ40ПЧ-6С. Это бесконтактные трехфазные синхронные генераторы переменного тока, применяемые в авиационных системах электроснабжения. Генератор вырабатывает питание, а БРН регулирует возбуждение и удерживает напряжение в нужном диапазоне. В одном канале с ним обычно работают блоки защиты БЗУ, трансформаторы тока БТТ и блок регулирования частоты БРЧ. Поэтому при подборе важно сверять не только обозначение БРН, но и всю комплектацию генераторного канала.

Распределение реактивной нагрузки через БРН-208М7Б

При параллельной работе генераторов БРН-208М7Б участвует в распределении реактивной нагрузки между каналами. Когда несколько генераторов работают на общую сеть, они должны делить нагрузку правильно. Если один генератор берет на себя слишком большую реактивную составляющую, канал может перегружаться, а второй генератор будет работать неравномерно. БРН получает сигналы от трансформаторных и измерительных цепей и помогает выровнять реактивную мощность. Эта функция особенно важна для самолетов с несколькими генераторами и общей сетью переменного тока.

Внутреннее устройство блока БРН-208М7Б

В состав БРН-208М7Б входит блок измерения напряжения БИН и два последовательно соединенных магнитных усилителя МУ-1 и МУ-2. Измерительный орган контролирует напряжение генератора, а магнитные усилители формируют управляющий сигнал для цепи возбуждения. В блоке также предусмотрен подстроечный потенциометр, с помощью которого можно изменить базовый уровень напряжения в заданных пределах. По конструкции это бесконтактный статический регулятор, рассчитанный на работу в авиационных системах переменного тока без механического переключения в основном процессе регулирования.

Совместная работа БРН-208М7Б с БЗУ, БРЧ и БТТ

БРН-208М7Б работает не отдельно, а в составе полного канала генерирования. Блоки БЗУ-376СП, БЗУ-376СБ или БЗУ-376СП-4С отвечают за включение, отключение и защиту генератора. БРЧ-62БМ или БРЧ-62МБ вместе с механизмом МКЧ-62ТВ стабилизируют частоту. БТТ-40Б или БТТ-60ПМ передают токовые сигналы для защиты и распределения нагрузки. Также в схеме могут быть БОГ-1, БОГ-86, силовые контакторы и коммутационная аппаратура. Поэтому диагностика всегда должна охватывать весь генераторный канал.

Применение БРН-208М7Б на авиационной технике

БРН-208М7Б используется в системах электроснабжения советских и российских самолетов и тяжелых вертолетов. Среди типовых платформ — Ил-62М, Ил-76, Ту-154, Як-42, Ан-72, Ан-74 и Ми-26. Фактическая применяемость зависит от установленной системы электроснабжения, типа генератора, состава блоков защиты и схемы параллельной работы. Поэтому перед заменой нужно сверять блок по каталогу деталей, электрической схеме и ведомости оборудования конкретного борта. Блоки одной серии могут отличаться исполнением, габаритами, подключением и настройками.

Поставка и проверка БРН-208М7Б

При заказе нужно указывать полное обозначение БРН-208М7Б. Не стоит автоматически заменять его на БРН-208М7А без проверки документации: у этих исполнений отличаются размеры, масса и возможные особенности установки. Перед монтажом проверяют корпус, разъемы, маркировку, пломбы, следы хранения, состояние крепления и наличие документов. Для авиационного применения особенно желательна стендовая проверка. Блок должен удерживать напряжение, реагировать на изменение нагрузки и корректно работать в цепях возбуждения и распределения реактивной мощности.

Тип изделия: Авиационный блок регулирования напряжения
Обозначение: БРН-208М7Б
Функция: Автоматическое регулирование напряжения генератора и распределение реактивной нагрузки при параллельной работе генераторов
Применение / Где используется: Бортовые системы генерирования переменного тока
Система / Место установки: Канал управления возбуждением генератора и стабилизации напряжения
Связанные генераторы: ГТ40ПЧ-6, ГТ40ПЧ-6С в зависимости от комплектации
Тип генератора: Бесконтактный трехфазный синхронный генератор переменного тока
Связанные блоки защиты и управления: БЗУ-376СП, БЗУ-376СБ, БЗУ-376СП-4С
Связанные блоки регулирования частоты: БРЧ-62БМ, БРЧ-62МБ
Связанный механизм коррекции частоты: МКЧ-62ТВ
Связанные блоки трансформаторов тока: БТТ-40Б, БТТ-60ПМ
Связанные блоки отключения генератора: БОГ-1, БОГ-86 в зависимости от схемы ВС
Связанная коммутационная аппаратура: Контакторы нагрузки серии ТКД / ТКЕ и аппаратура коммутации шин в зависимости от комплектации
Совместимые ВС / Оборудование: Ил-62М, Ил-76, Ту-154, Як-42, Ан-72, Ан-74, Ми-26 в зависимости от системы электроснабжения
Диапазон регулируемого напряжения: 201,8–210 В переменного тока
Номинальная частота переменного тока: 400 Гц
Напряжение питания постоянного тока: 27 ±2,7 В
Измеряемое трехфазное напряжение: 201,8–210 В при частоте 400 Гц
Вспомогательное трехфазное питание: Фазное напряжение 43–51 В при частоте 800 Гц
Пределы ручной подстройки: ±6 В встроенным подстроечным потенциометром
Постоянная времени регулятора: Время нарастания тока возбуждения 0,05 с
Внутренний блок измерения напряжения: БИН
Внутренние магнитные усилители: МУ-1 и МУ-2, соединенные последовательно
Конструктивное исполнение: Бесконтактный статический регулятор на магнитных усилителях и полупроводниковых измерительных органах
Габаритные размеры: 234 × 203 × 113 мм
Масса: Не более 4,4 кг
Сравнение с БРН-208М7А: БРН-208М7А — 225 × 178 × 114 мм, масса до 3,7 кг в зависимости от исполнения
Техническая документация: Паспорт изделия, документы стендовой проверки и эксплуатационная документация системы электроснабжения ВС при наличии
